Пристрій для здрібнення матеріалів

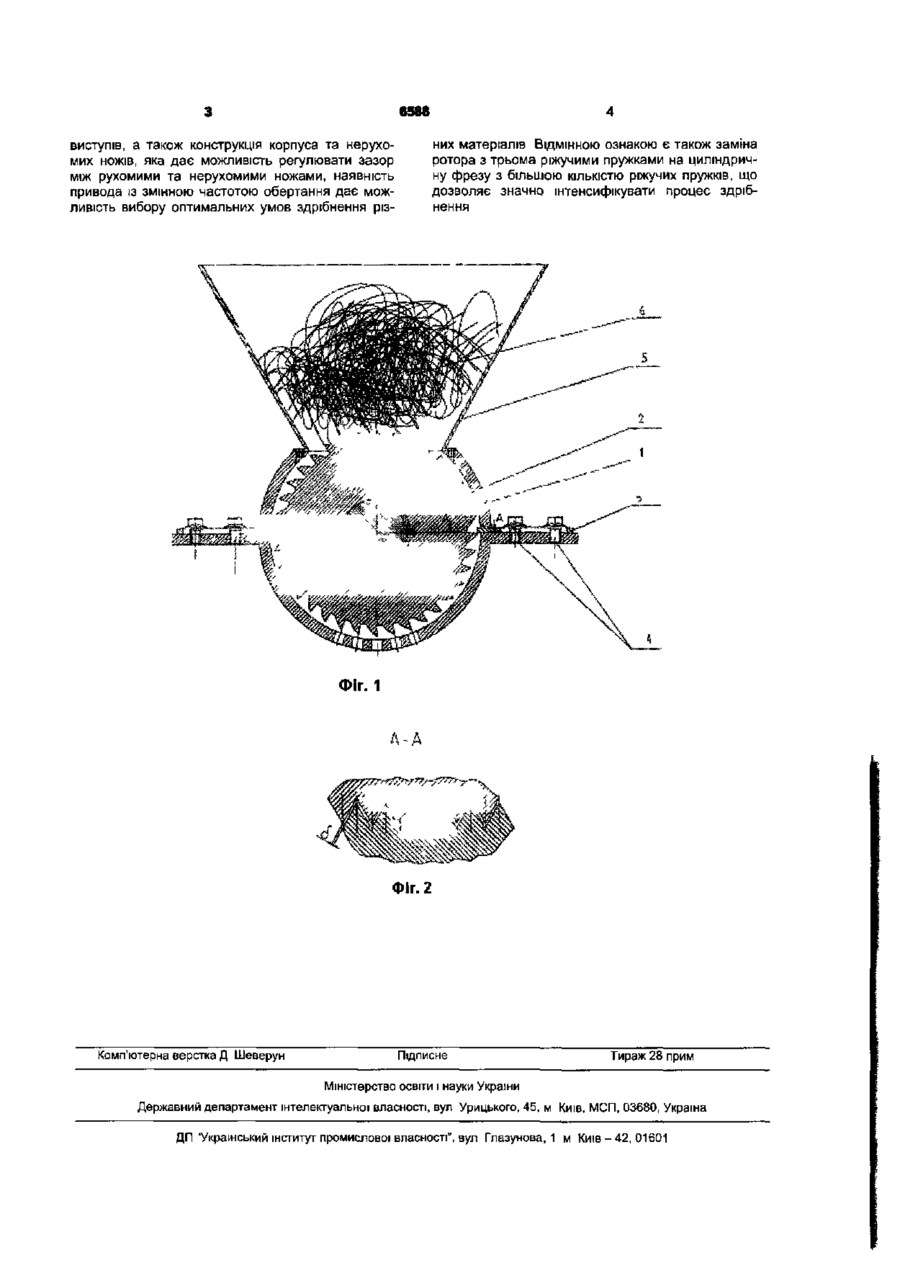

1 Пристрій для здрібнення матеріалів, що містить корпус, в якому із зазором встановлено нерухомі ножі і який виконаний у вигляді циліндричної фрези, завантажувальну горловину, який від різняється тим, що циліндричний корпус і нерухомі ножі виконані з можливістю регулювання зазору між рухомими та нерухомими ножами, різальні пружки виконані у вигляді гребінок, що входять одна в одну. 2. Пристрій для здрібнення матеріалів за п 1, який відрізняється тим, що як ротор використана складова або суцільна циліндрична фреза, що дає можливість збільшити різальні пружки і відповідно збільшити продуктивність процесу здрібнення. 3. Пристрій для здрібнення матеріалів за пп. 1, 2, який відрізняється тим, що як привід використаний варіатор, що дає можливість змінювати швидкість різання для різних матеріалів. Корисна модель відноситься до пристроїв здрібнення матеріалів і може використовуватися в порошковій металургії, зокрема, для одержання порошків із стружки та відходів механічної обробки кольорових металів, та їх сплавів в машинобудуванні та харчовій промисловості. Задача корисної моделі - підвищення ефективності процесу здрібнення та одержання більшого відсотку дисперсної фракції матеріалу. Найближчим аналогом запропонованому являється пристрій для дрібнення матеріалів до складу якого входить циліндричний корпус, в якому з зазором встановлені нерухомі ножі між якими на горизонтальному валу розташований ротор із ножами, який представляє собою циліндричну фрезу [СРСР А.С. №1825661А1, В02С18/02. опубл. 07.07.03 "Пристрій для здрібнення матеріалів"]. Недоліком цього пристрою являється низька ефективність здрібнення, неможливість регулювання зазору між рухомими і нерухомими ножами, можливість налипання пластичних матеріалів у випадку великої площі працюючих поверхонь. На Фіг.1 зображений пристрій для здрібнення матеріалів. Запропонований пристрій має у своєму складі корпус 1 з перфорованим дном для виходу здрібненої стружки, ротором 2, ножів 3 Ротор 2 представляє собою циліндричну фрезу ріжучими елементами якої' є прямокутні чи трикутні виступи і впадини Ножі 3 виконані так, що з допомогою гвинтів 4 є можливість регулювання зазору 5 (Фіг 2) між ними і ротором в залежності від потрібної фракції здрібнення. Виготовлений гребінь з ріжучими виступами і впадинами обов'язково чергується з постійним шагом в отворі завантажувальної горловини 5, в якій знаходиться стружка 6. Пристрій працює наступним чином У завантажувальну горловину засипається матеріал (стружка, обрізь і т.п.), який далі затягується ротором у зазор між нерухомими ножами, де і проходить процес здрібнення Здрібнений матеріал виходить через перфороване дно корпуса Гвинти дозволяють регулювати зазор між ножами У випадку незадовільної величини фракції, здрібнений матеріал відправляється вдруге у завантажувальну горловину. На відміну від прототипу, наявність у запропонованому пристрої нерухомих ножів, ріжуча поверхня яких представляє собою чергування впадин і 00 GO Ю 6588 них матеріалів ВІДМІННОЮ ознакою є також заміна ротора з трьома ріжучими пружками на циліндричну фрезу з більшою КІЛЬКІСТЮ ріжучих пружків, що дозволяє значно інтенсифікувати процес здрібнення виступів, а також конструкція корпуса та нерухомих ножів, яка дає можливість регулювати зазор між рухомими та нерухомими ножами, наявність привода із змінною частотою обертання дає можливість вибору оптимальних умов здрібнення різ ФІГ. 1 Л-А Фіг. 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП'Український інститут промислової власності", вул Глазунова, 1 м Київ-42, 01601
