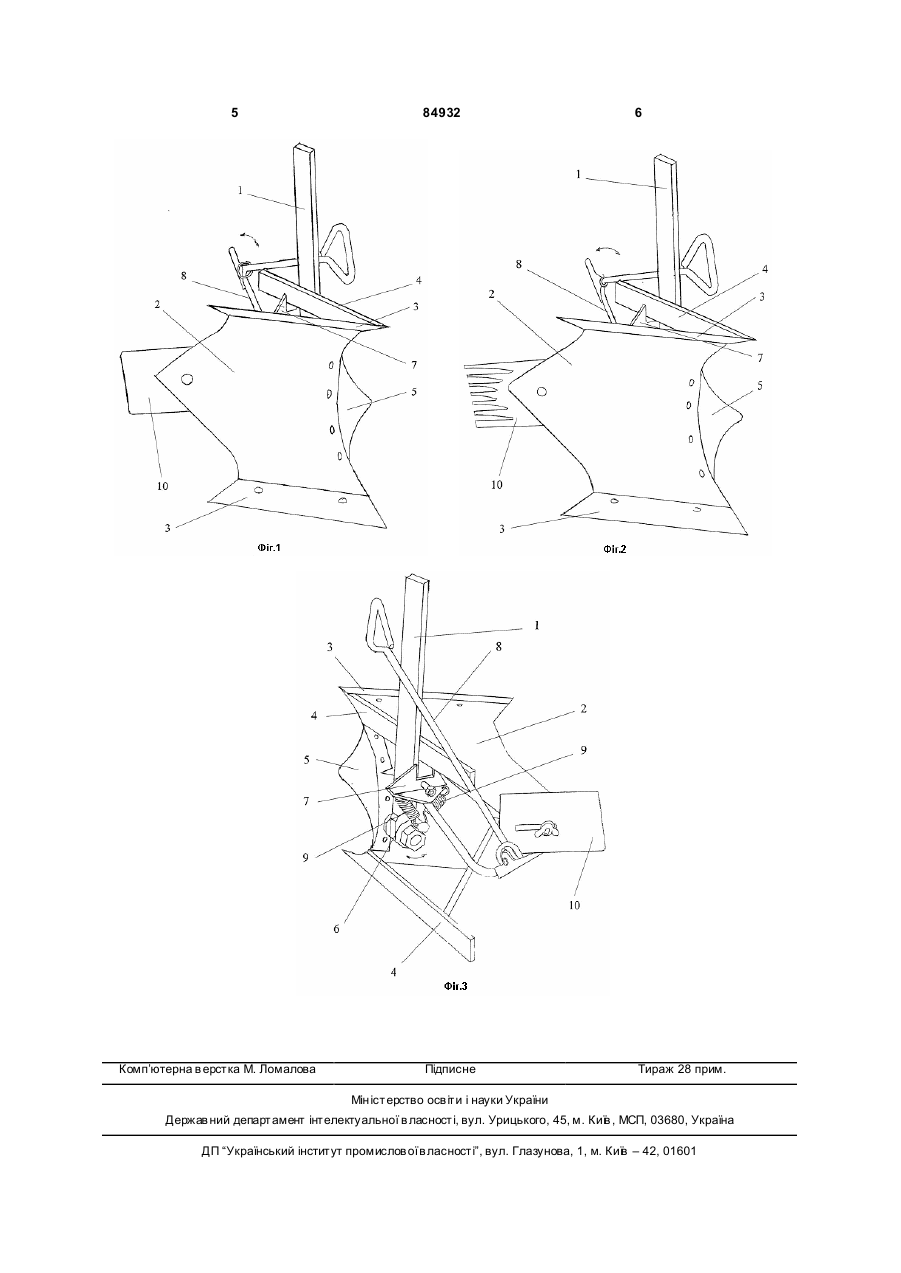

Корпус плуга мерцедіна обертовий

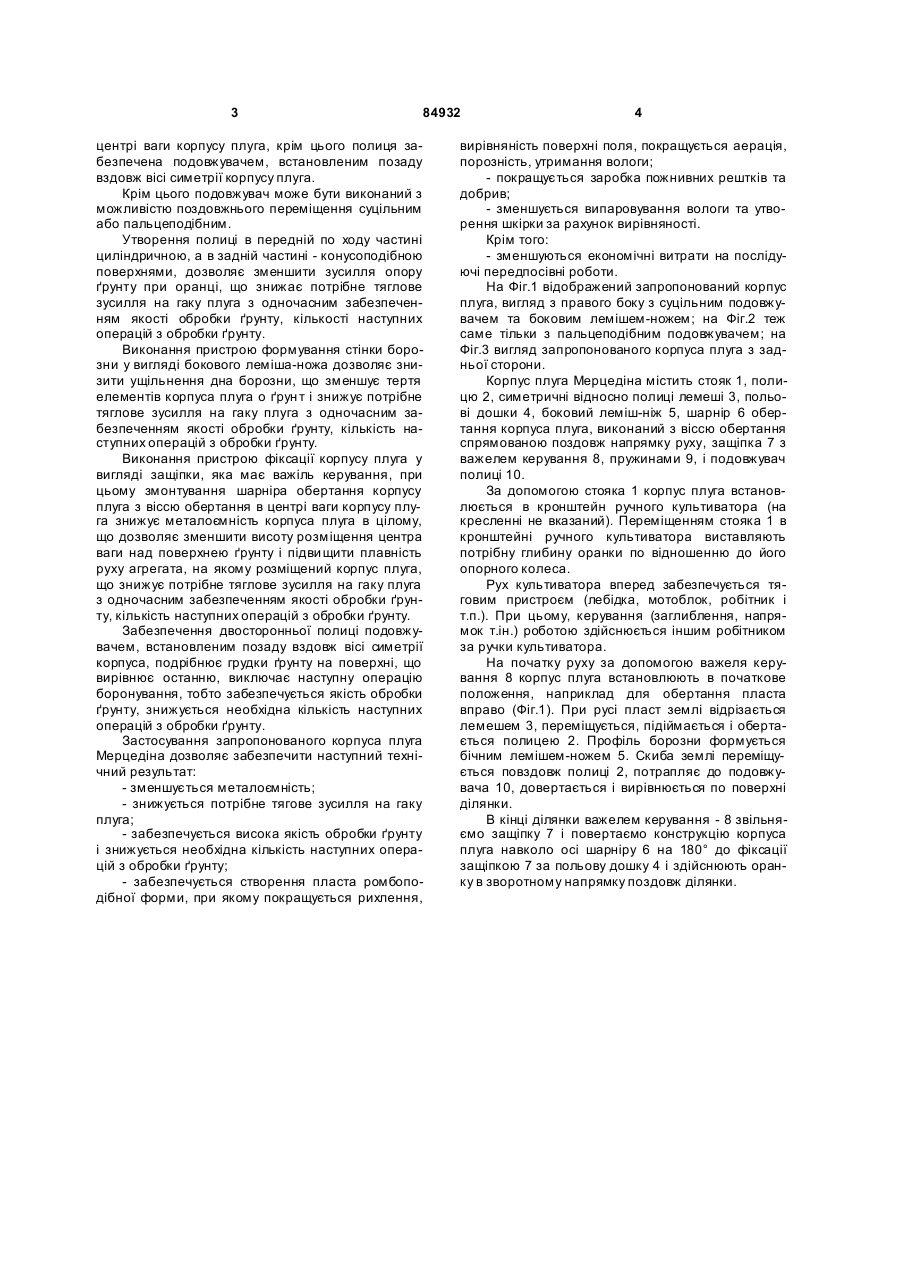

1. Корпус плуга обертовий, що містить стояк, шарнірно закріплену на ньому полицю з симетричними лемешами, жорстко з'єднані з полицею польові дошки, розміщений на полиці пристрій формування стінки борозни, шарнір обертання корпуса плуга, виконаний з віссю обертання, спрямованою поздовж напрямку руху, і розміще C2 1 3 84932 центрі ваги корпусу плуга, крім цього полиця забезпечена подовжувачем, встановленим позаду вздовж вісі симетрії корпусу плуга. Крім цього подовжувач може бути виконаний з можливістю поздовжнього переміщення суцільним або пальцеподібним. Утворення полиці в передній по ходу частині циліндричною, а в задній частині - конусоподібною поверхнями, дозволяє зменшити зусилля опору ґрунту при оранці, що знижає потрібне тяглове зусилля на гаку плуга з одночасним забезпеченням якості обробки ґрунту, кількості наступних операцій з обробки ґрунту. Виконання пристрою формування стінки борозни у вигляді бокового леміша-ножа дозволяє знизити ущільнення дна борозни, що зменшує тертя елементів корпуса плуга о ґрун т і знижує потрібне тяглове зусилля на гаку плуга з одночасним забезпеченням якості обробки ґрунту, кількість наступних операцій з обробки ґрунту. Виконання пристрою фіксації корпусу плуга у вигляді защіпки, яка має важіль керування, при цьому змонтування шарніра обертання корпусу плуга з віссю обертання в центрі ваги корпусу плуга знижує металоємність корпуса плуга в цілому, що дозволяє зменшити висоту розміщення центра ваги над поверхнею ґрунту і підви щити плавність руху агрегата, на якому розміщений корпус плуга, що знижує потрібне тяглове зусилля на гаку плуга з одночасним забезпеченням якості обробки ґрунту, кількість наступних операцій з обробки ґрунту. Забезпечення двосторонньої полиці подовжувачем, встановленим позаду вздовж вісі симетрії корпуса, подрібнює грудки ґрунту на поверхні, що вирівнює останню, виключає наступну операцію боронування, тобто забезпечується якість обробки ґрунту, знижується необхідна кількість наступних операцій з обробки ґрунту. Застосування запропонованого корпуса плуга Мерцедіна дозволяє забезпечити наступний технічний результат: - зменшується металоємність; - знижується потрібне тягове зусилля на гаку плуга; - забезпечується висока якість обробки ґрунту і знижується необхідна кількість наступних операцій з обробки ґрунту; - забезпечується створення пласта ромбоподібної форми, при якому покращується рихлення, 4 вирівняність поверхні поля, покращується аерація, порозність, утримання вологи; - покращується заробка пожнивних рештків та добрив; - зменшується випаровування вологи та утворення шкірки за рахунок вирівняності. Крім того: - зменшуються економічні витрати на послідуючі передпосівні роботи. На Фіг.1 відображений запропонований корпус плуга, вигляд з правого боку з суцільним подовжувачем та боковим лемішем-ножем; на Фіг.2 теж саме тільки з пальцеподібним подовжувачем; на Фіг.3 вигляд запропонованого корпуса плуга з задньої сторони. Корпус плуга Мерцедіна містить стояк 1, полицю 2, симетричні відносно полиці лемеші 3, польові дошки 4, боковий леміш-ніж 5, шарнір 6 обертання корпуса плуга, виконаний з віссю обертання спрямованою поздовж напрямку руху, защіпка 7 з важелем керування 8, пружинами 9, і подовжувач полиці 10. За допомогою стояка 1 корпус плуга встановлюється в кронштейн ручного культиватора (на кресленні не вказаний). Переміщенням стояка 1 в кронштейні ручного культиватора виставляють потрібну глибину оранки по відношенню до його опорного колеса. Рух культиватора вперед забезпечується тяговим пристроєм (лебідка, мотоблок, робітник і т.п.). При цьому, керування (заглиблення, напрямок т.ін.) роботою здійснюється іншим робітником за ручки культиватора. На початку руху за допомогою важеля керування 8 корпус плуга встановлюють в початкове положення, наприклад для обертання пласта вправо (Фіг.1). При русі пласт землі відрізається лемешем 3, переміщується, підіймається і обертається полицею 2. Профіль борозни формується бічним лемішем-ножем 5. Скиба землі переміщується повздовж полиці 2, потрапляє до подовжувача 10, довертається і вирівнюється по поверхні ділянки. В кінці ділянки важелем керування - 8 звільняємо защіпку 7 і повертаємо конструкцію корпуса плуга навколо осі шарніру 6 на 180° до фіксації защіпкою 7 за польову дошку 4 і здійснюють оранку в зворотному напрямку поздовж ділянки. 5 Комп’ютерна в ерстка М. Ломалова 84932 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
