Корпус плуга
Номер патенту: 50394
Опубліковано: 15.10.2002
Автори: Катюха Денис Анатолійович, Просвірнін Віктор Іванович, Рогач Юрій Петрович
Формула / Реферат
1. Корпус плуга, що містить закріплені на стійці леміш і польову дошку, передню частину полиці та полицю, розташовані над лемешем, який відрізняється тим, що в лобовій частині корпуса встановлена порожня трубка з отворами для підведення газорідинної суміші.
2. Корпус плуга по п. 1, який відрізняється тим, що трубка в перерізі має вигляд еліпса.
3. Корпус плуга по п. 1, який відрізняється тим, що отвори в трубці виконані під кутом до напрямку руху.
Текст

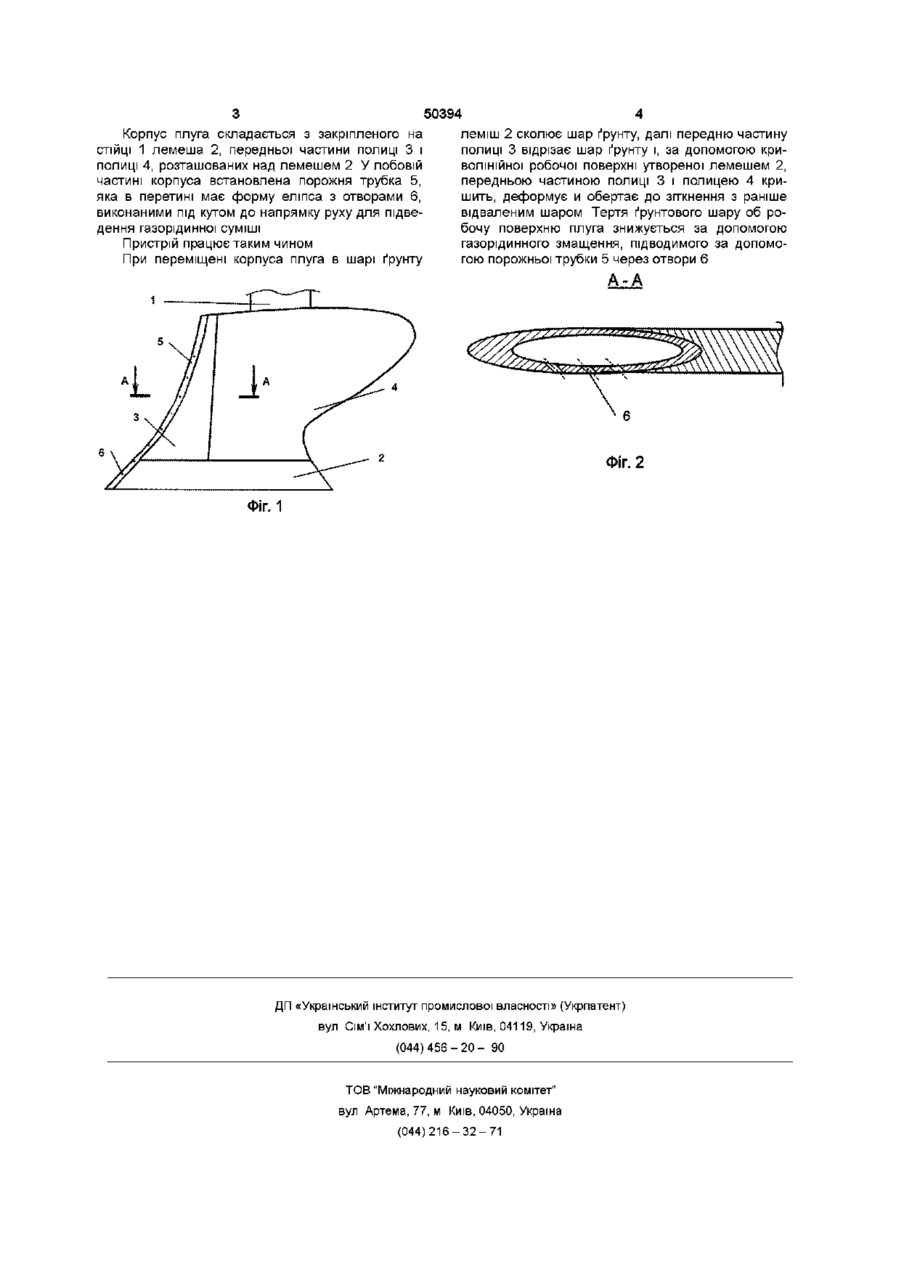

1 Корпус плуга, що містить закріплені на СТІЙЦІ леміш і польову дошку, передню частину полиці та полицю, розташовані над лемешем, який відрізняється тим, що в лобовій частині корпуса встановлена порожня трубка з отворами для підведення газорідинної суміші 2 Корпус плуга по п 1, який відрізняється тим, що трубка в перерізі має вигляд еліпса 3 Корпус плуга по п 1, який відрізняється тим, що отвори в трубці виконані під кутом до напрямку руху Винахід відноситься до сільськогосподарського виробництва, зокрема до процесів підготовки ґрунту до посіву польових культур Відомий корпус плуга містить закріплені на СТІЙЦІ леміш і польову дошку, передню частину полиці і полицю, розташовані над лемешем Леміш передня частина полиці і полиця утворюють робочу поверхню плуга (Карпенко А Н , Халанский В М Сельскохозяственные машины - М Агропромиздат, 1989 - с 15-17) Недоліком цієї конструкції є підвищений знос корпуса плуга внаслідок досить високих сил тертя ґрунту об робочу поверхню і підвищений опір переміщенню робочих органів плуга в ґрунті Найбільш близьким технічним рішенням, обраним як прототип, є корпус плуга французької фірми «Сильвайн Форс, Вилльрею (Лойрет)», що містить закріплені на СТІЙЦІ леміш і польову дошку, передня частина полиці і полиця, розташовані над лемешем, а також спеціальний болт «Стіло», призначений для обприскування водою робочої поверхні плуга (Бахтин П У Физико-механические и технологические свойства почв М , «Знание», 1971 -с 25) Однак робота цього пристрою не ефективна, тому що змочування водою робочої поверхні проводиться не рівномірно, що позначається на якості виконання робочого процесу В основу винаходу покладена задача створення корпуса плуга, у якому в лобовій частині (перд верхньою частиною полиці) розташована порожня трубка з отворами, трубка в переріз являє собою еліпс, а отвори в трубці виконані під кутом до напрямку руху, що дасть можливість забезпечити наявність змащувального інгредієнта (газу, рідини) між робочою поверхнею плуга і шаром ґрунту, що рухається уздовж поверхні Шар рідини (газу) між ґрунтом і робочою поверхнею плуга знижує силу тертя ґрунту об робочу поверхню і тим самим знижується опір переміщення робочих органів у ґрунті, що веде до економії енергоресурсів Поставлена задача вирішується за рахунок того, що корпус плуга містить закріплені на СТІЙЦІ леміш і польову дошку передню частину полиці і полицю, розташовані над лемешем, і, згідно винаходу, у лобовій частині корпуса закріплюється порожня трубка з отворами для підведення газорідинної суміші Поставлена задача вирішується також за рахунок того, що згідно з винаходом трубка в перетині має вид еліпса Поставлена задача вирішується також за рахунок того, що згідно з винаходом отвори в трубці виконані під кутом до напрямку руху Таким чином, використання корпуса плуга даної конструкції дозволить знизити тяговий опір плуга, Використання газорідинного змащення дозволить зменшити тертя робочої поверхні і шару ґрунту, що дозволить істотно скоротити витрати енергії при обробці ґрунту, а також збільшити термін служби корпуса плуга На фіг 1 зображений ЗОВНІШНІЙ ВИГЛЯД корпуса плуга На фіг 2 зображений перетин по А-А фіг 1 со о Ю 50394 Корпус плуга складається з закріпленого на СТІЙЦІ 1 лемеша 2, передньої частини полиці 3 і полиці 4, розташованих над лемешем 2 У лобовій частині корпуса встановлена порожня трубка 5, яка в перетині має форму еліпса з отворами 6, виконаними під кутом до напрямку руху для підведення газорідинної суміші Пристрій працює таким чином При переміщені корпуса плуга в шарі ґрунту леміш 2 сколює шар ґрунту, далі передню частину полиці 3 відрізає шар ґрунту і, за допомогою криволінійної робочої поверхні утвореної лемешем 2, передньою частиною полиці 3 і полицею 4 кришить, деформує и обертає до зіткнення з раніше відваленим шаром Тертя ґрунтового шару об робочу поверхню плуга знижується за допомогою газорідинного змащення, підводимого за допомогою порожньої трубки 5 через отвори 6 А-А Фіг, 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
