Корпус плуга

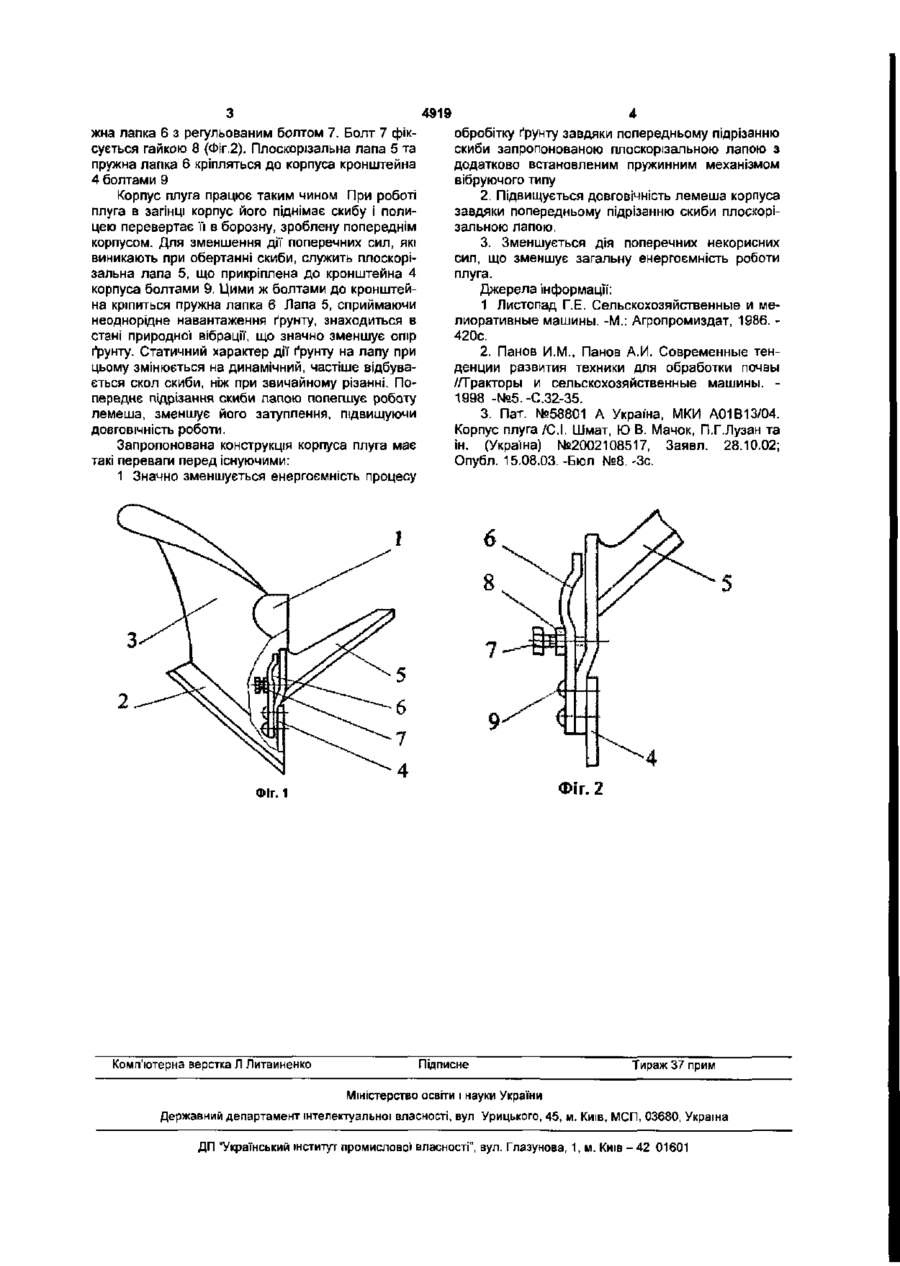

1. Корпус плуга, що містить леміш, полицю, стояк та прикріплену до корпусу з боку польового обрізу плоскорізальну лапу на глибині розміщення лемеша, який відрізняється тим, що плоскорізальна лапа обладнана пружинним механізмом вібруючого типу. 2. Корпус плуга за п.1, який відрізняється тим, що пружинний механізм обладнаний додатковою пружною лапкою, яка виконана регульованою відносно плоскорізальної лапи Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема, до конструкцій корпусів плугів для основного обробітку ґрунту. Відомі корпуси плугів, які включають стояк та прикріплені до нього леміш, полицю та польову дошку [1]. Леміш підрізає скибу і направляє її на полицю, де ця скиба розпушується, а потім обертається і направляється в борозну. Польова дошка сприймає поперечні зусилля, які виникають при обертанні скиби вбік Чим більші ці сили, тим більші сили тертя між польовою дошкою і вертикальною стінкою борозни, тим більші енерговитрати орних агрегатів на проведення процесу оранки. Потрібно відзначити, що ці енерговитрати є шкідливими і не приймають участі в утворенні структури ґрунту [2]. Для зменшення таких енерговитрат проведено вдосконалення корпуса плуга, який оснащений додатковою лапою [3] і прийнятий нами в якості прототипу. Корпус включає стояк, до якого кріпиться леміш, полиця і польова дошка 3 боку польового обрізу на глибині розміщення леміша справа до стояка закріплена плоскорізальна лапа, ширина якої не перевищує ширини захвату корпуса Така конструкція плуга значно зменшує енергоємність процесу обробітку ґрунту завдяки усуненню дії поперечних сил та завдяки попередньому підрізанню скиби плоскорізальною папою Однак відомо, що ґрунт - неоднорідна маса і при роботі плуга сприймає різні по значенню сили опору ґрунту, а це приводить до порушення уста леності ходу корпуса плуга, виникненню додаткових сил опору з боку леміша, полиці, плоскорізальної лапи тощо. Мета корисної моделі - підвищення усталеності роботи корпуса плуга та зменшення енергоємності процесу оранки. Поставлена мета вирішується тим, що плоскорізальна лапа плуга обладнана пружинним механізмом вібруючого типу, завдяки якому лапа, сприймаючи неоднорідне навантаження ґрунту, постійно знаходиться у вібруючому стані Параметрами процесу служать збурююча сила, швидкість руху робочого органу, контактні сили тиску, напруження, які виникають в зоні дії лапи з ґрунтом Ці сили впливають на динамічну дію лапи на ґрунт, значно зменшуючи його опір внаслідок сил тертя на контактній поверхні В процесі розвантаження і повторного навантаження відбувається реакція напруг, що веде до додаткової деформації* за певний цикл, при цьому статичний характер дії ґрунту на лапу змінюється на динамічний При вібраційній дії робочого органа на ґрунт частіше відбувається скол скиби, ніж при звичайному різанні. Все це зменшує загальну енергоємкість процесу обробітку ґрунту. На Фіг.1 показаний корпус плуга з установленою на ньому плоскорізальною лапою, на Фіг.2 вібраційно-пружинний механізм лапи. Корпус плуга (Фіг.1) включає стояк 1, леміш 2, полицю 3. З боку польового обрізу до кронштейна 4 корпуса кріпиться плоскорізальна лапа 5 з шириною захвату, не більшою ширини захвату корпуса До кронштейна 4 корпуса також кріпиться пру О) 4919 жна лапка 6 з регульованим болтом 7. Болт 7 фіксується гайкою 8 (Фіг.2). Плосшрізальна лапа 5 та пружна лапка 6 кріпляться до корпуса кронштейна 4 болтами 9 Корпус плуга працює таким чином При роботі плуга в загінці корпус його піднімає скибу і полицею перевертає її в борозну, зроблену попереднім корпусом. Для зменшення дії поперечних сил, які виникають при обертанні скиби, служить плоскорізальна лапа 5, що прикріплена до кронштейна 4 корпуса болтами 9. Цими ж болтами до кронштейна кріпиться пружна лапка 6 Лапа 5, сприймаючи неоднорідне навантаження ґрунту, знаходиться в стані природної вібрації, що значно зменшує опір ґрунту. Статичний характер дії ґрунту на лапу при цьому змінюється на динамічний, частіше відбувається скол скиби, ніж при звичайному різанні. Попереднє підрізання скиби лапою полегшує роботу лемеша, зменшує його затуплення, підвищуючи довговічність роботи. Запропонована конструкція корпуса плуга має такі переваги перед існуючими: 1 Значно зменшується енергоємність процесу обробітку ґрунту завдяки попередньому підрізанню скиби запропонованою плоскорізальною лапою з додатково встановленим пружинним механізмом вібруючого типу 2. Підвищується довговічність лемеша корпуса завдяки попередньому підрізанню скиби плоскорізальною лапою. 3. Зменшується дія поперечних некорисних сил, що зменшує загальну енергоємність роботи плуга. Джерела інформації: 1 Листопад Г.Е. Сельскохозяйственные и мелиоративные машины. -М.: Агропромиздат, 1986. 420с. 2. Панов И.М., Панов А.И. Современные тенденции развития техники для обработки почвы //Тракторы и сельскохозяйственные машины. 1998 -№5.-С.32-35. 3. Пат. №58801 А Україна, МКИ А01В13/04. Корпус плуга /СІ. Шмат, Ю В. Мачок, П.Г.Лузан та ін. (Україна) №2002108517, Заявл. 28.10.02; Опубл. 15,08.03. -Бюл №8. -Зс. Фіг. 2 Фіг. 1 Комп'ютерна верстка Л Литвиненко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 01601
