Тренажер для тренування м’язів

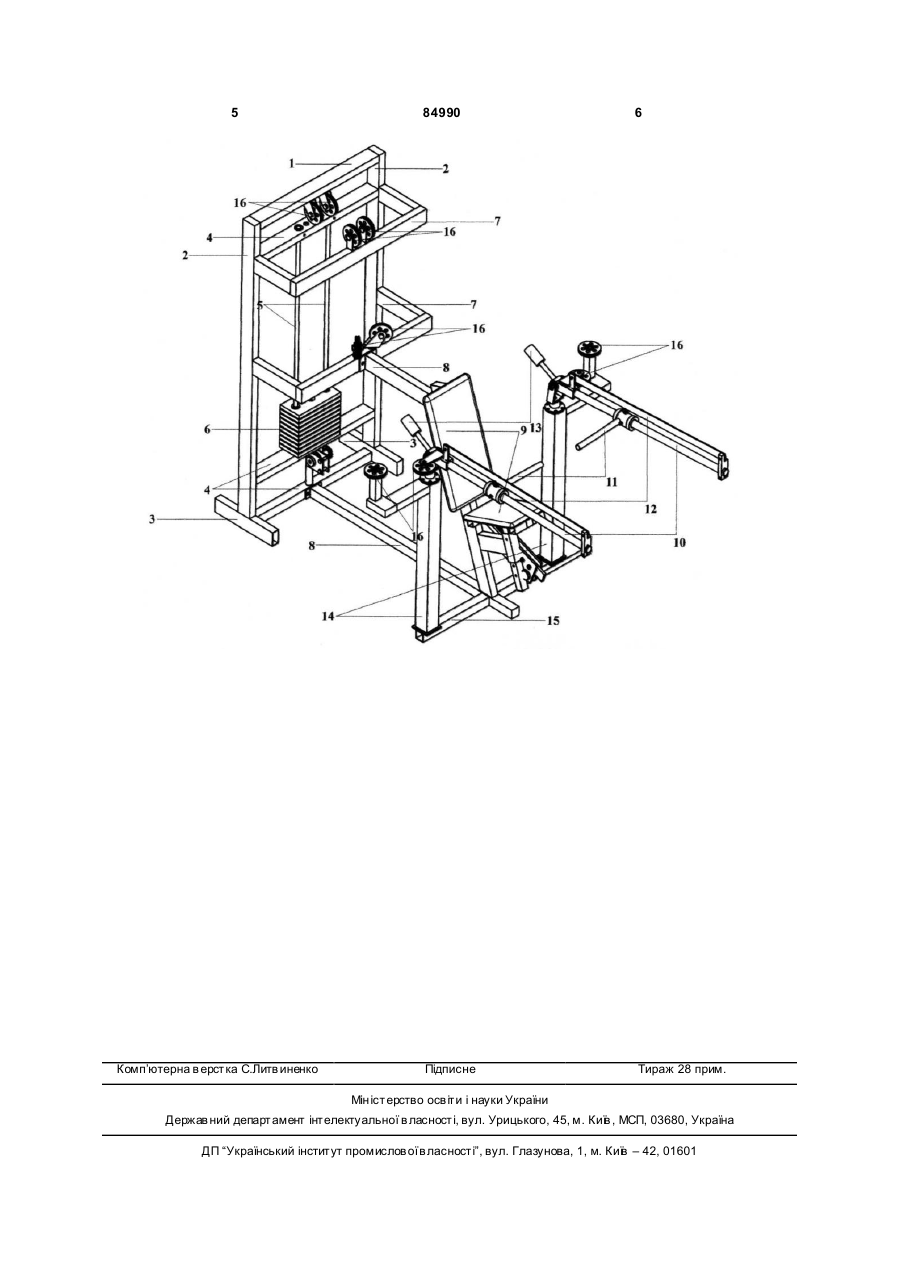

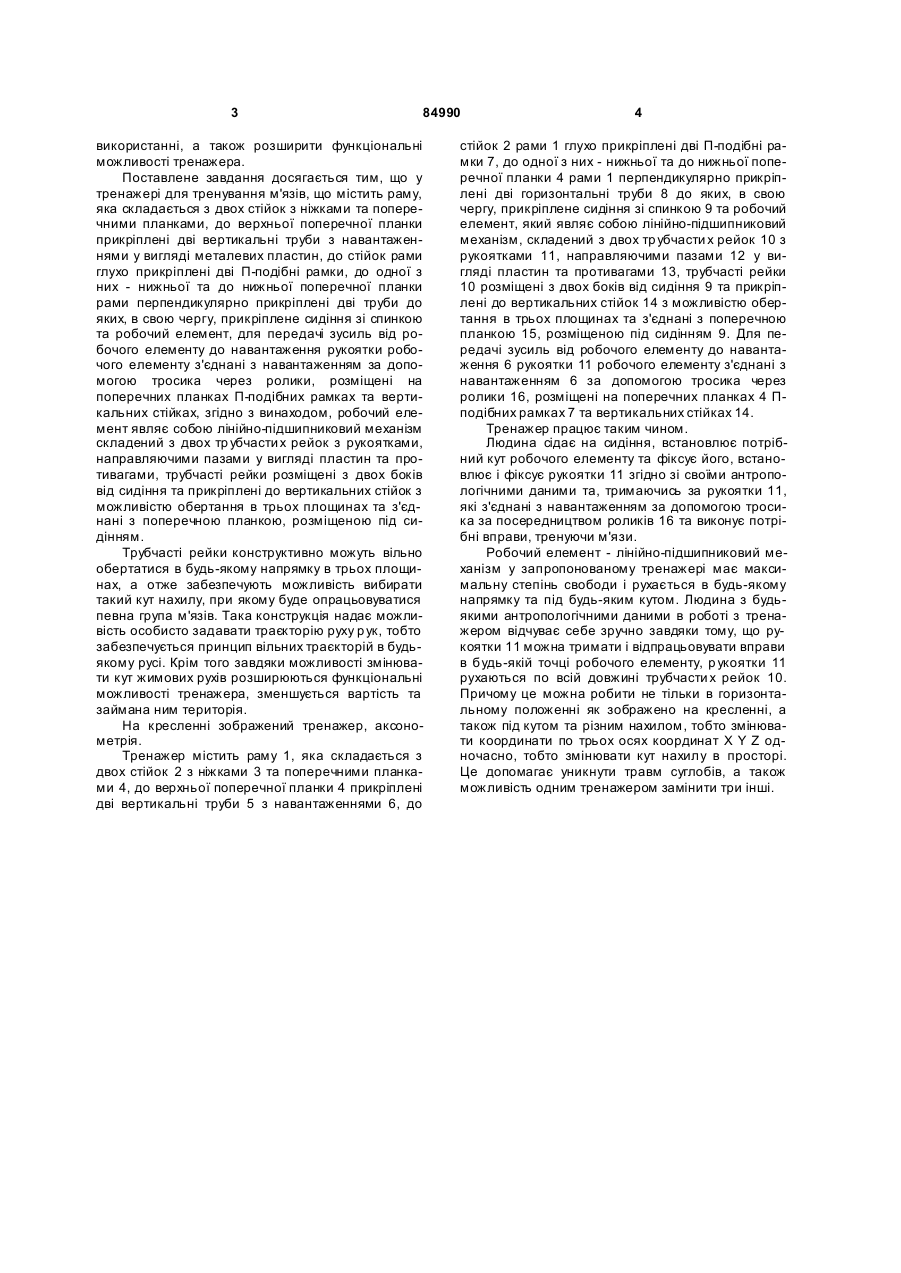

Тренажер для тренування м'язів, що містить раму, яка складається з двох стійок з ніжками та поперечними планками, до верхньої поперечної планки прикріплені дві вертикальні труби з навантаженнями у вигляді металевих пластин, до стійок рами глухо прикріплені дві П-подібні рамки, до одної з них - нижньої - та до нижньої поперечної планки рами перпендикулярно прикріплені дві труби, до яких, в свою чергу, прикріплене сидіння зі спинкою та робочий елемент, для передачі зусиль від робочого елемента до навантаження рукоятки робочого елемента з'єднані з навантаженням за допомогою тросика через ролики, розміщені на поперечних планках, П-подібних рамках та вертикальних стійках, який відрізняється тим, що робочий елемент являє собою лінійнопідшипниковий механізм, складений з двох трубчастих рейок з рукоятками, направляючими пазами у вигляді пластин та противагами, трубчасті рейки розміщені з двох боків від сидіння та прикріплені до вертикальних стійок з можливістю обертання в трьох площинах та з'єднані з поперечною планкою, розміщеною під сидінням. UA (21) a200705387 (22) 16.05.2007 (24) 10.12.2008 (46) 10.12.2008, Бюл.№ 23, 2008 р. (72) ЛЕОНТЬЄВ ОЛЕГ АНАТОЛІЙОВИЧ, UA, ПОЄЗДНІК МАКСИ М ВОЛОДИМИРОВИЧ, UA (73) МИКОЛАЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ, U A (56) SU, 1796215, 5 A63B 23/04, 23.02.1993, Бюл.№7 SU, 1734787, 5 A63B 21/06, 5 A63B 21/06, 23.05.1992, Бюл.№19 SU, 1710084, 5 A63B 21/06, 07.02.1992,Бюл.№ 5 SU, 1069837, 3 A63B 21/00, 23/04, 30.01.1984, Бюл.№4 RU, 2241510, 7 A63B 21/00, 21/055, 10.12.2004 RU, 2144405, 7 A63B 21/062, A61H 1/02, 20.01.2000 RU, 2095107, 6 A63B 22/00, 23/00, 21/00, 10.11.1997 DE, 20200401917U, 7 A63B 21/062, 21/06, 10.02.2005 US, 5688216, 6 A63B 21/06, 18.11.1997 US, 5336143, 5 A63B 23/04, 21/00, 09.08.1994 C2 2 (19) 1 3 84990 використанні, а також розширити функціональні можливості тренажера. Поставлене завдання досягається тим, що у тренажері для тренування м'язів, що містить раму, яка складається з двох стійок з ніжками та поперечними планками, до верхньої поперечної планки прикріплені дві вертикальні труби з навантаженнями у вигляді металевих пластин, до стійок рами глухо прикріплені дві П-подібні рамки, до одної з них - нижньої та до нижньої поперечної планки рами перпендикулярно прикріплені дві труби до яких, в свою чергу, прикріплене сидіння зі спинкою та робочий елемент, для передачі зусиль від робочого елементу до навантаження рукоятки робочого елементу з'єднані з навантаженням за допомогою тросика через ролики, розміщені на поперечних планках П-подібних рамках та вертикальних стійках, згідно з винаходом, робочий елемент являє собою лінійно-підшипниковий механізм складений з двох тр убчасти х рейок з рукоятками, направляючими пазами у вигляді пластин та противагами, трубчасті рейки розміщені з двох боків від сидіння та прикріплені до вертикальних стійок з можливістю обертання в трьох площинах та з'єднані з поперечною планкою, розміщеною під сидінням. Трубчасті рейки конструктивно можуть вільно обертатися в будь-якому напрямку в трьох площинах, а отже забезпечують можливість вибирати такий кут нахилу, при якому буде опрацьовуватися певна група м'язів. Така конструкція надає можливість особисто задавати траєкторію руху р ук, тобто забезпечується принцип вільних траєкторій в будьякому русі. Крім того завдяки можливості змінювати кут жимових рухів розширюються функціональні можливості тренажера, зменшується вартість та займана ним територія. На кресленні зображений тренажер, аксонометрія. Тренажер містить раму 1, яка складається з двох стійок 2 з ніжками 3 та поперечними планками 4, до верхньої поперечної планки 4 прикріплені дві вертикальні труби 5 з навантаженнями 6, до 4 стійок 2 рами 1 глухо прикріплені дві П-подібні рамки 7, до одної з них - нижньої та до нижньої поперечної планки 4 рами 1 перпендикулярно прикріплені дві горизонтальні труби 8 до яких, в свою чергу, прикріплене сидіння зі спинкою 9 та робочий елемент, який являє собою лінійно-підшипниковий механізм, складений з двох тр убчасти х рейок 10 з рукоятками 11, направляючими пазами 12 у вигляді пластин та противагами 13, трубчасті рейки 10 розміщені з двох боків від сидіння 9 та прикріплені до вертикальних стійок 14 з можливістю обертання в трьох площинах та з'єднані з поперечною планкою 15, розміщеною під сидінням 9. Для передачі зусиль від робочого елементу до навантаження 6 рукоятки 11 робочого елементу з'єднані з навантаженням 6 за допомогою тросика через ролики 16, розміщені на поперечних планках 4 Пподібних рамках 7 та вертикальних стійках 14. Тренажер працює таким чином. Людина сідає на сидіння, встановлює потрібний кут робочого елементу та фіксує його, встановлює і фіксує рукоятки 11 згідно зі своїми антропологічними даними та, тримаючись за рукоятки 11, які з'єднані з навантаженням за допомогою тросика за посередництвом роликів 16 та виконує потрібні вправи, тренуючи м'язи. Робочий елемент - лінійно-підшипниковий механізм у запропонованому тренажері має максимальну степінь свободи і рухається в будь-якому напрямку та під будь-яким кутом. Людина з будьякими антропологічними даними в роботі з тренажером відчуває себе зручно завдяки тому, що рукоятки 11 можна тримати і відпрацьовувати вправи в будь-якій точці робочого елементу, р укоятки 11 рухаються по всій довжині трубчасти х рейок 10. Причому це можна робити не тільки в горизонтальному положенні як зображено на кресленні, а також під кутом та різним нахилом, тобто змінювати координати по трьох осях координат Χ Υ Ζ одночасно, тобто змінювати кут нахилу в просторі. Це допомагає уникнути травм суглобів, а також можливість одним тренажером замінити три інші. 5 Комп’ютерна в ерстка С.Литв иненко 84990 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
