Тренажер для тренування м’язів та розробки суглобів

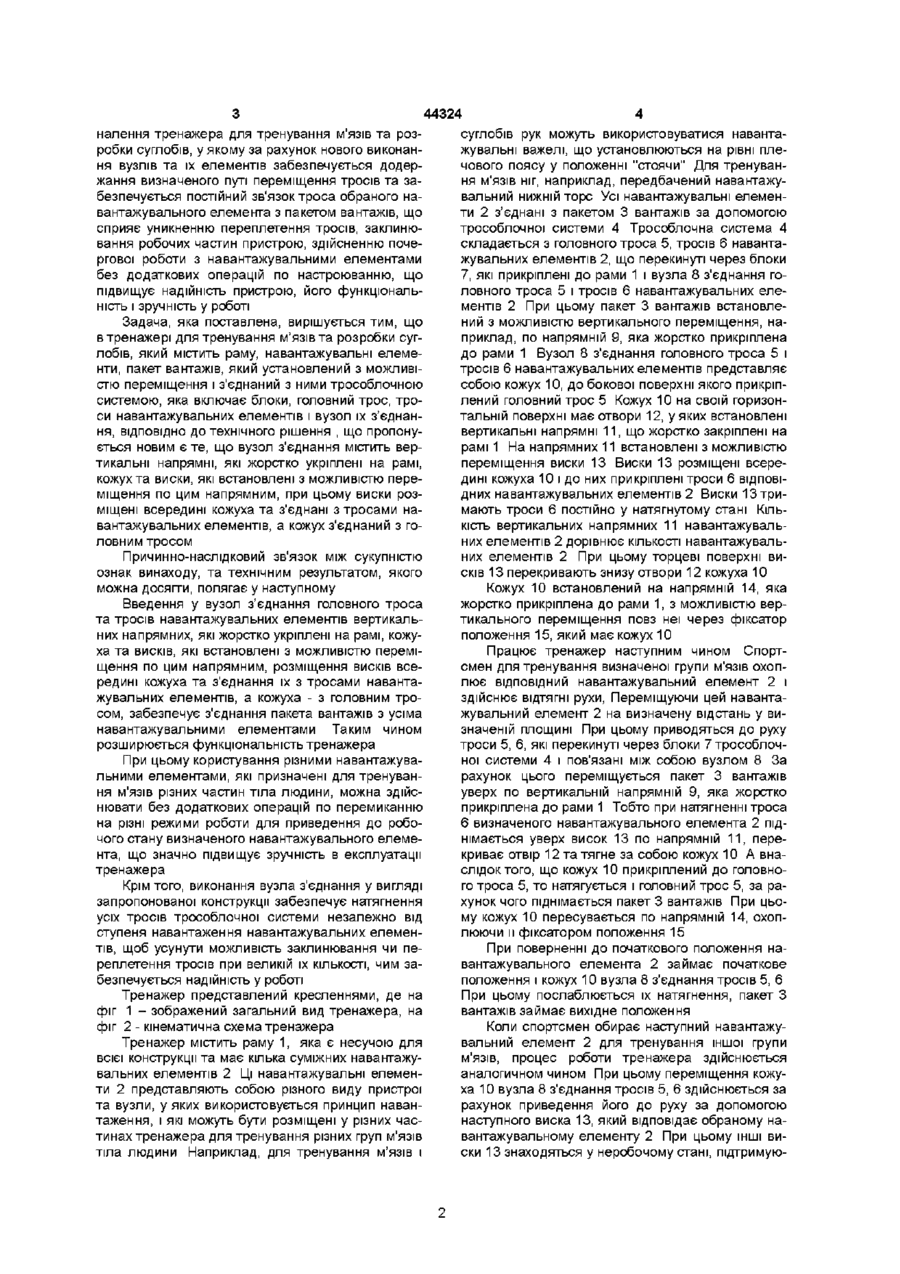

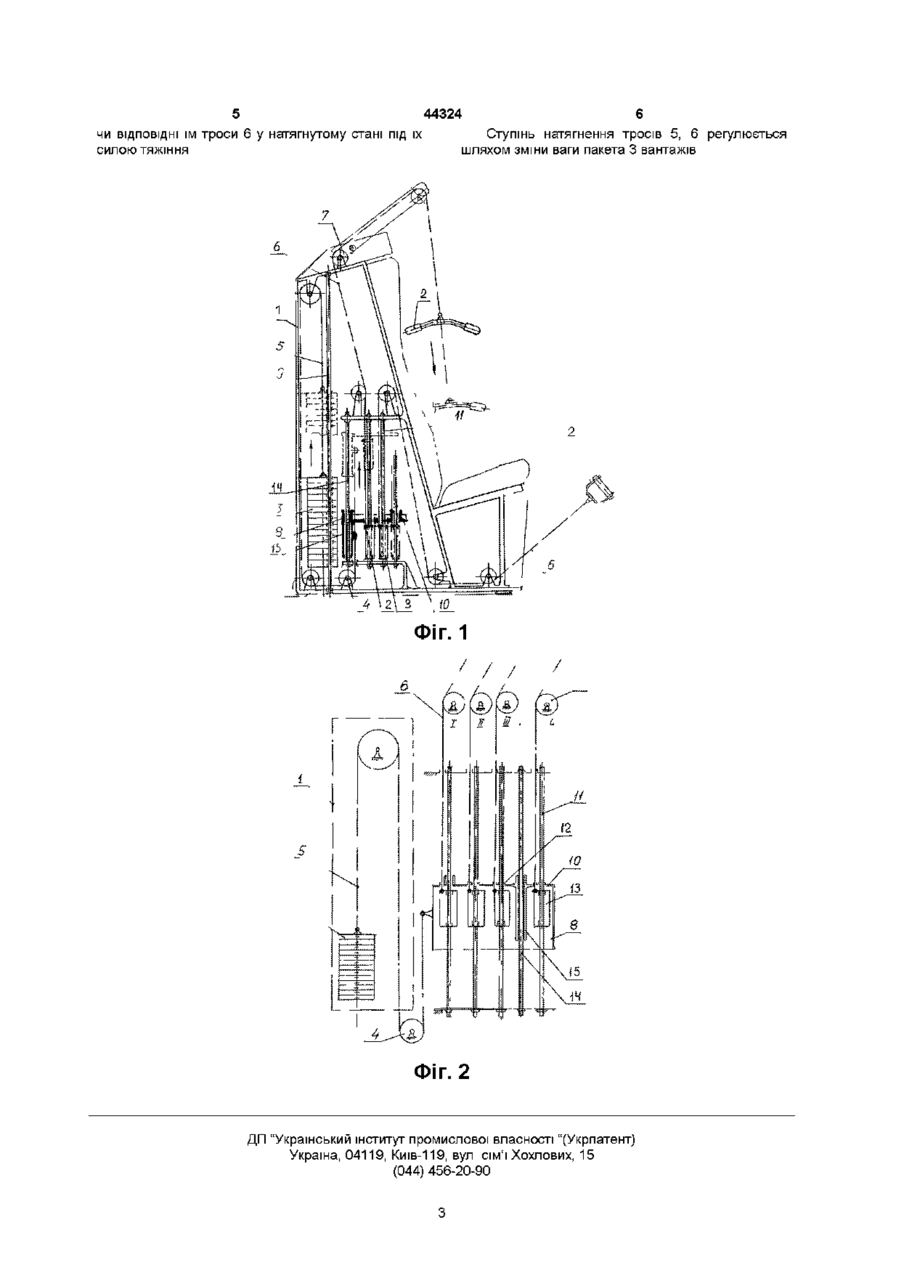

Тренажер для тренування м'язів та розробки суглобів, який містить раму, навантажувальні елементи, пакет вантажів, який установлений з мож ливістю переміщення і з єднаний з навантажувальними елементами трособлочною системою, яка включає блоки, головний трос, троси навантажувальних елементів і вузол їх з'єднання, який відрізняється тим, що вузол з'єднання містить вертикальні напрямні, які жорстко укріплені на рамі, кожух та виски, які встановлені з можливістю переміщення по цих, напрямних, при цьому виски розміщені всередині кожуха та з'єднані з тросами навантажувальних елементів, а кожух з'єднаний з головним тросом Винахід відноситься до спортивного та тренувального інвентарю та може бути використаний для загально-фізичної підготовки фізкультурників та спортсменів дня тренування м'язів та розробки суглобів Найбільш близьким по технічній суті та результату, що досягається, до винаходу є пристрій для тренування м'язів та розробки суглобів (див а с СРСР №1417891 від 06 02 87, опубл 23 08 88р. М Кл А63В 21/22), який містить раму, навантажувальні елементи, пакет вантажів, що установлений з можливістю переміщення, і з'єднану з ними, рамою та навантажувальними елементами, трособлочну систему, яка включає блоки, головний трос, троси навантажувальних елементів і вузол їх з'єднання Вузол з'єднання головного троса з тросами навантажувальних елементів трособлочної системи у відомому тренажері має систему сполучених барабанів, які встановлені на консолі, що укріплена на рамі пристрою Система сполучених барабанів складається з двох бокових барабанів з закришеними на них тросами від навантажувальних елементів і середнього барабана, що зв'язаний головним тросом з пакетом вантажів При цьому середній барабан сполучений з консоллю по різзі, а бокові барабани встановлені на маточині середнього барабану через підшипники з можливістю жорсткого закріплення з ним Для цього в барабанах виконані СПІВВІСНІ отвори для розміщення в них фіксованих штифтів на пружинах Довжина кожного штифта дорівнює сумі височин середнього та одного з бокових барабанів Відомий пристрій дозволяє використовувати почергово два навантажувальних елемента, чи дві пари суміжних елементів, додатково використовуючи групу обвідних ШКІВІВ При цьому для приведення у робочий стан визначеного навантажувального елемента треба здійснити додаткову дію Треба встановити штифти, наприклад, за допомогою кнопки, у положення, яке сприяє обертанню одного з бокових барабанів, що призводить до натягнення головного троса і троса визначеного навантажувального елемента для підняття пакета вантажів Відомий тренажер мас недостатні функціональні можливості, тобто пристрій має не більше двох пар навантажувальних елементів, що недостатньо для ефективного тренування Крім того, тренажер незручний у експлуатації Це пов'язано з тим, що спортсмену при ЗМІНІ навантажувальних елементів, треба зробити відповідну дію для приведення визначеного навантажувального елемента у робочий стан Тренажер також має недостатню надійність через те, що на деяких ділянках трособлочної системи є нещільне прилягання тросів Це сприяє переплетенню тросів, у наслідок чого може відбутися заклинювання усього пристрою Таким чином, відомий тренажер має недостатні функціональні можливості, є незручним у експлуатації та має недостатню надійність у роботі В основу винаходу поставлена задача удоско О со 44324 суглобів рук можуть використовуватися навантаналення тренажера для тренування мязів та розжувальні важелі, що установлюються на рівні плеробки суглобів, у якому за рахунок нового виконанчового поясу у положенні "стоячи" Для тренування вузлів та їх елементів забезпечується додерня м'язів НІГ, наприклад, передбачений навантажужання визначеного путі переміщення тросів та завальний нижній торс Усі навантажувальні елеменбезпечується постійний зв'язок троса обраного нати 2 з'єднані з пакетом 3 вантажів за допомогою вантажувального елемента з пакетом вантажів, що трособлочної системи 4 Трособлочна система 4 сприяє уникненню переплетення тросів, заклинюскладається з головного троса 5, тросів 6 навантавання робочих частин пристрою, здійсненню почежувальних елементів 2, що перекинуті через блоки ргової роботи з навантажувальними елементами 7, які прикріплені до рами 1 і вузла 8 з'єднання гобез додаткових операцій по настроюванню, що ловного троса 5 і тросів 6 навантажувальних елепідвищує надійність пристрою, його функціональментів 2 При цьому пакет 3 вантажів встановленість і зручність у роботі ний з можливістю вертикального переміщення, наЗадача, яка поставлена, вирішується тим, що приклад, по напрямній 9, яка жорстко прикріплена в тренажері для тренування м'язів та розробки сугдо рами 1 Вузол 8 з'єднання головного троса 5 і лобів, який містить раму, навантажувальні елеметросів 6 навантажувальних елементів представляє нти, пакет вантажів, який установлений з можливісобою кожух 10, до бокової поверхні якого прикріпстю переміщення і з'єднаний з ними трособлочною лений головний трос 5 Кожух 10 на своїй горизонсистемою, яка включає блоки, головний трос, тротальній поверхні має отвори 12, у яких встановлені си навантажувальних елементів і вузол їх з'єднанвертикальні напрямні 11, що жорстко закріплені на ня, ВІДПОВІДНО до технічного рішення , що пропонурамі 1 На напрямних 11 встановлені з можливістю ється новим є те, що вузол з'єднання містить верпереміщення виски 13 Виски 13 розміщені всеретикальні напрямні, які жорстко укріплені на рамі, дині кожуха 10 і до них прикріплені троси 6 ВІДПОВІкожух та виски, які встановлені з можливістю переДНИХ навантажувальних елементів 2 Виски 13 триміщення по цим напрямним, при цьому виски розмають троси 6 постійно у натягнутому стані КІЛЬміщені всередині кожуха та з'єднані з тросами наКІСТЬ вертикальних напрямних 11 навантажувальвантажувальних елементів, а кожух з'єднаний з гоних елементів 2 дорівнює КІЛЬКОСТІ навантажувальловним тросом них елементів 2 При цьому торцеві поверхні виПричинно-наслідковий зв'язок між сукупністю сків 13 перекривають знизу отвори 12 кожуха 10 ознак винаходу, та технічним результатом, якого можна досягти, полягає у наступному Кожух 10 встановлений на напрямній 14, яка жорстко прикріплена до рами 1, з можливістю верВведення у вузол з'єднання головного троса тикального переміщення повз неї через фіксатор та тросів навантажувальних елементів вертикальположення 15, який має кожух 10 них напрямних, які жорстко укріплені на рамі, кожуха та висків, які встановлені з можливістю переміПрацює тренажер наступним чином Спортщення по цим напрямним, розміщення висків всесмен для тренування визначеної групи м'язів охопредині кожуха та з'єднання їх з тросами наванталює ВІДПОВІДНИЙ навантажувальний елемент 2 і жувальних елементів, а кожуха - з головним троздійснює ВІДТЯГНІ рухи, Переміщуючи цей навантасом, забезпечує з'єднання пакета вантажів з усіма жувальний елемент 2 на визначену відстань у винавантажувальними елементами Таким чином значеній площині При цьому приводяться до руху розширюється функціональність тренажера троси 5, 6, які перекинуті через блоки 7 трособлочної системи 4 і пов'язані між собою вузлом 8 За При цьому користування різними навантажуварахунок цього переміщується пакет 3 вантажів льними елементами, які призначені для тренувануверх по вертикальній напрямній 9, яка жорстко ня м'язів різних частин тіла людини, можна здійсприкріплена до рами 1 Тобто при натягненні троса нювати без додаткових операцій по перемиканню 6 визначеного навантажувального елемента 2 підна різні режими роботи для приведення до робонімається уверх висок 13 по напрямній 11, перечого стану визначеного навантажувального елемекриває отвір 12 та тягне за собою кожух 10 А внанта, що значно підвищує зручність в експлуатації слідок того, що кожух 10 прикріплений до головнотренажера го троса 5, то натягується і головний трос 5, за раКрім того, виконання вузла з'єднання у вигляді хунок чого піднімається пакет 3 вантажів При цьозапропонованої конструкції забезпечує натягнення му кожух 10 пересувається по напрямній 14, охопусіх тросів трособлочної системи незалежно від люючи и фіксатором положення 15 ступеня навантаження навантажувальних елементів, щоб усунути можливість заклинювання чи переплетення тросів при великій їх КІЛЬКОСТІ, чим забезпечується надійність у роботі Тренажер представлений кресленнями, де на фіг 1 - зображений загальний вид тренажера, на фіг 2 - кінематична схема тренажера Тренажер містить раму 1, яка є несучою для всієї конструкції та має кілька суміжних навантажувальних елементів 2 Ці навантажувальні елементи 2 представляють собою різного виду пристрої та вузли, у яких використовується принцип навантаження, і які можуть бути розміщені у різних частинах тренажера для тренування різних груп м'язів тіла людини Наприклад, для тренування м'язів і При поверненні до початкового положення навантажувального елемента 2 займає початкове положення і кожух 10 вузла 8 з'єднання тросів 5, 6 При цьому послаблюється їх натягнення, пакет З вантажів займає вихідне положення Коли спортсмен обирає наступний навантажувальний елемент 2 для тренування іншої групи м'язів, процес роботи тренажера здійснюється аналогичном чином При цьому переміщення кожуха 10 вузла 8 з'єднання тросів 5, 6 здійснюється за рахунок приведення його до руху за допомогою наступного виска 13, який відповідає обраному навантажувальному елементу 2 При цьому ІНШІ ВИСКИ 13 знаходяться у неробочому стані, підтримую 5 44324 чи ВІДПОВІДНІ їм троси 6 у натягнутому стані під їх Ступінь натягнення тросів 5, 6 регулюється СИЛОЮ ТЯЖІННЯ шляхом зміни ваги пакета 3 вантажів Фіг. 2 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
