Пристрій для нагрівання рідини

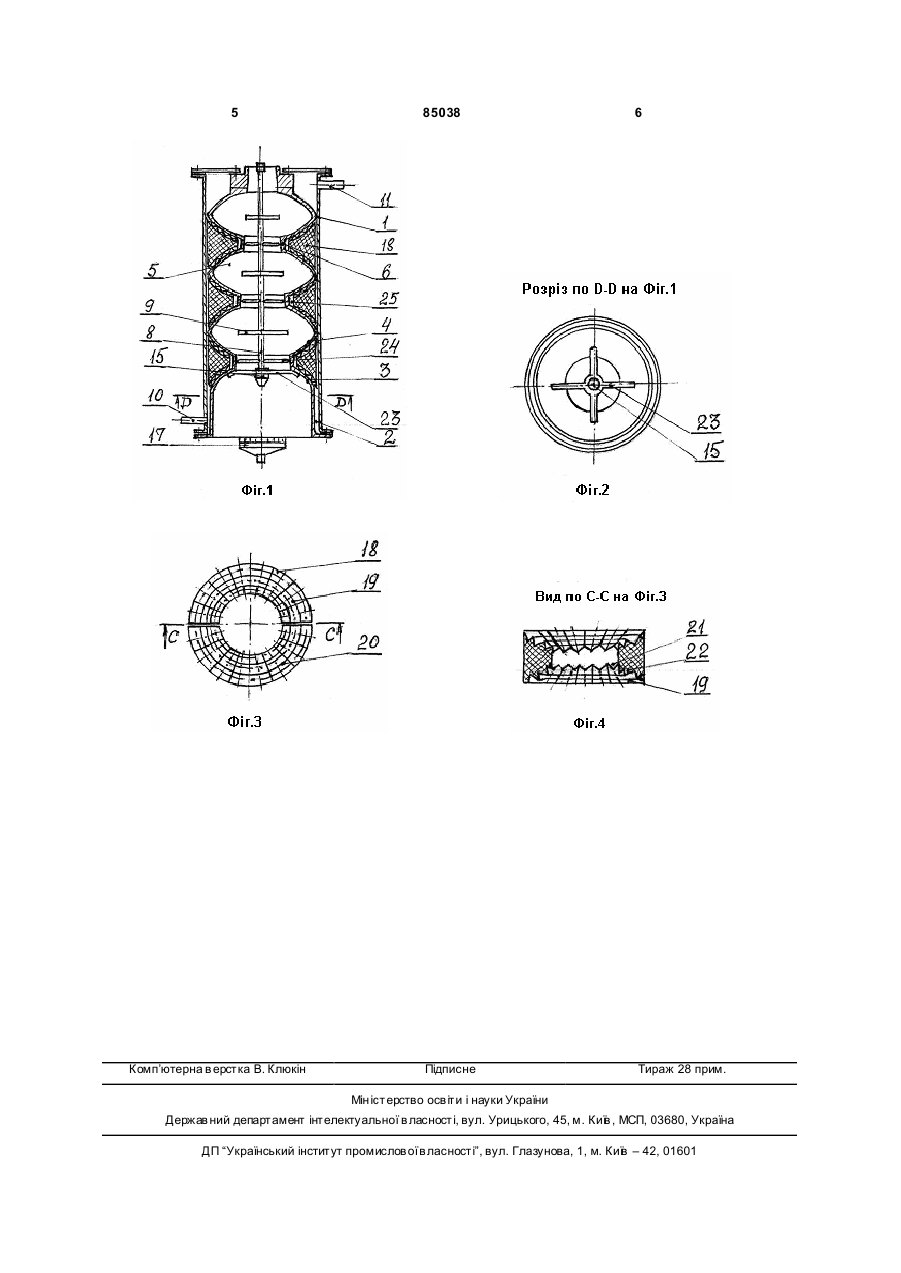

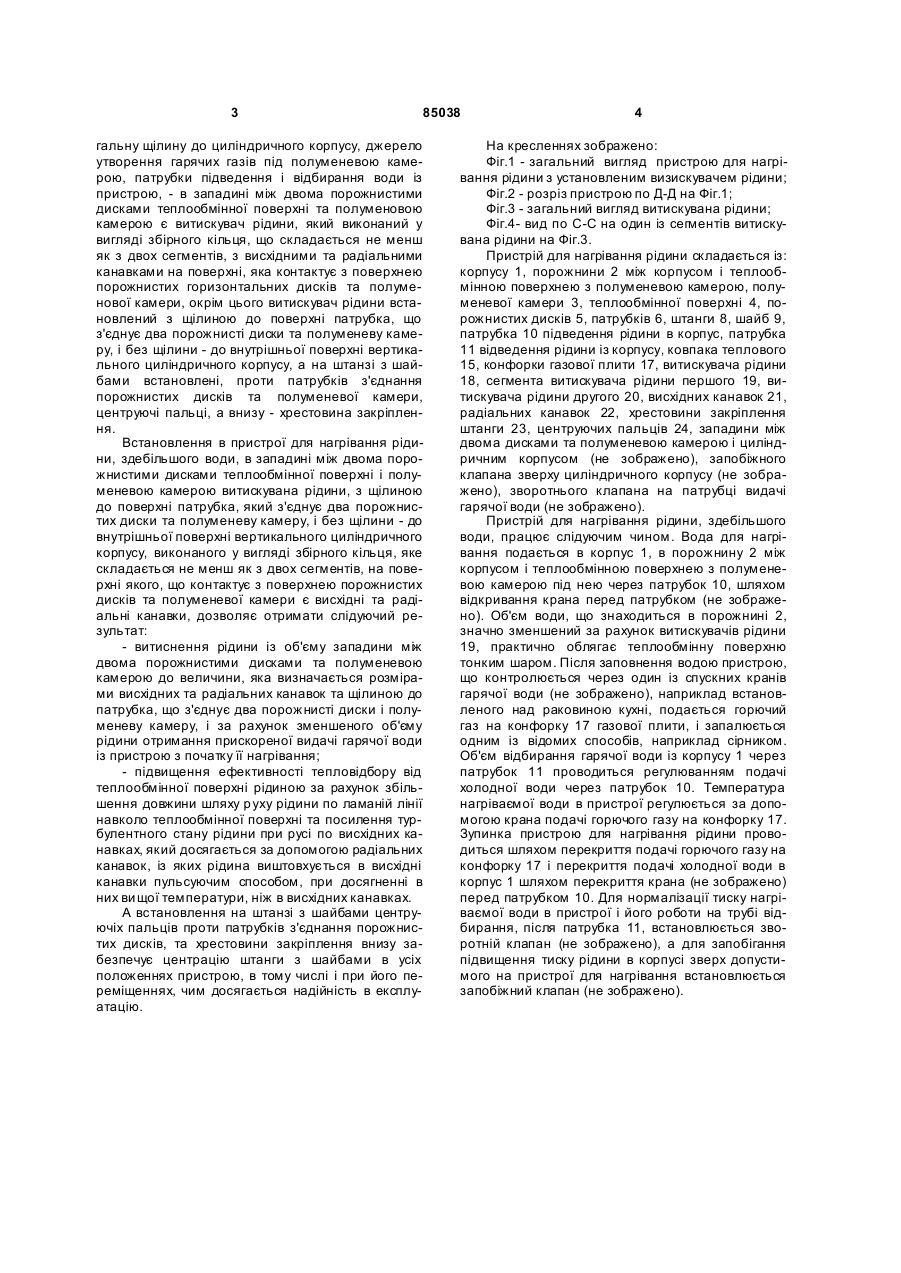

1. Пристрій для нагрівання рідини, здебільшого води, гарячими газами, що має вертикальний циліндричний корпус з теплообмінною поверхнею, яка складається із порожнистих горизонтальних дисків, з'єднаних між собою патрубками, діаметри яких зменшуються від розташованої знизу полуменевої камери до виходу із корпусу, зі штангою із C2 1 3 85038 гальну щілину до циліндричного корпусу, джерело утворення гарячих газів під полуменевою камерою, патрубки підведення і відбирання води із пристрою, - в западині між двома порожнистими дисками теплообмінної поверхні та полуменовою камерою є витискувач рідини, який виконаний у вигляді збірного кільця, що складається не менш як з двох сегментів, з висхідними та радіальними канавками на поверхні, яка контактує з поверхнею порожнистих горизонтальних дисків та полуменової камери, окрім цього витискувач рідини встановлений з щілиною до поверхні патрубка, що з'єднує два порожнисті диски та полуменеву камеру, і без щілини - до внутрішньої поверхні вертикального циліндричного корпусу, а на штанзі з шайбами встановлені, проти патрубків з'єднання порожнистих дисків та полуменевої камери, центруючі пальці, а внизу - хрестовина закріплення. Встановлення в пристрої для нагрівання рідини, здебільшого води, в западині між двома порожнистими дисками теплообмінної поверхні і полуменевою камерою витискувана рідини, з щілиною до поверхні патрубка, який з'єднує два порожнистих диски та полуменеву камеру, і без щілини - до внутрішньої поверхні вертикального циліндричного корпусу, виконаного у вигляді збірного кільця, яке складається не менш як з двох сегментів, на поверхні якого, що контактує з поверхнею порожнистих дисків та полуменевої камери є висхідні та радіальні канавки, дозволяє отримати слідуючий результат: - витиснення рідини із об'єму западини між двома порожнистими дисками та полуменевою камерою до величини, яка визначається розмірами висхідних та радіальних канавок та щілиною до патрубка, що з'єднує два порожнисті диски і полуменеву камеру, і за рахунок зменшеного об'єму рідини отримання прискореної видачі гарячої води із пристрою з початку її нагрівання; - підвищення ефективності тепловідбору від теплообмінної поверхні рідиною за рахунок збільшення довжини шляху р уху рідини по ламаній лінії навколо теплообмінної поверхні та посилення турбулентного стану рідини при русі по висхідних канавках, який досягається за допомогою радіальних канавок, із яких рідина виштовхується в висхідні канавки пульсуючим способом, при досягненні в них ви щої температури, ніж в висхідних канавках. А встановлення на штанзі з шайбами центруючіх пальців проти патрубків з'єднання порожнистих дисків, та хрестовини закріплення внизу забезпечує центрацію штанги з шайбами в усіх положеннях пристрою, в тому числі і при його переміщеннях, чим досягається надійність в експлуатацію. 4 На кресленнях зображено: Фіг.1 - загальний вигляд пристрою для нагрівання рідини з установленим визискувачем рідини; Фіг.2 - розріз пристрою по Д-Д на Фіг.1; Фіг.3 - загальний вигляд витискувана рідини; Фіг.4- вид по C-C на один із сегментів витискувана рідини на Фіг.3. Пристрій для нагрівання рідини складається із: корпусу 1, порожнини 2 між корпусом і теплообмінною поверхнею з полуменевою камерою, полуменевої камери 3, теплообмінної поверхні 4, порожнистих дисків 5, патрубків 6, штанги 8, шайб 9, патрубка 10 підведення рідини в корпус, патрубка 11 відведення рідини із корпусу, ковпака теплового 15, конфорки газової плити 17, витискувача рідини 18, сегмента витискувача рідини першого 19, витискувача рідини другого 20, висхідних канавок 21, радіальних канавок 22, хрестовини закріплення штанги 23, центруючих пальців 24, западини між двома дисками та полуменевою камерою і циліндричним корпусом (не зображено), запобіжного клапана зверху циліндричного корпусу (не зображено), зворотнього клапана на патрубці видачі гарячої води (не зображено). Пристрій для нагрівання рідини, здебільшого води, працює слідуючим чином. Вода для нагрівання подається в корпус 1, в порожнину 2 між корпусом і теплообмінною поверхнею з полуменевою камерою під нею через патрубок 10, шляхом відкривання крана перед патрубком (не зображено). Об'єм води, що знаходиться в порожнині 2, значно зменшений за рахунок витискувачів рідини 19, практично облягає теплообмінну поверхню тонким шаром. Після заповнення водою пристрою, що контролюється через один із спускних кранів гарячої води (не зображено), наприклад встановленого над раковиною кухні, подається горючийгаз на конфорку 17 газової плити, і запалюється одним із відомих способів, наприклад сірником. Об'єм відбирання гарячої води із корпусу 1 через патрубок 11 проводиться регулюванням подачі холодної води через патрубок 10. Температура нагріваємої води в пристрої регулюється за допомогою крана подачі горючого газу на конфорку 17. Зупинка пристрою для нагрівання рідини проводиться шляхом перекриття подачі горючого газу на конфорку 17 і перекриття подачі холодної води в корпус 1 шляхом перекриття крана (не зображено) перед патрубком 10. Для нормалізації тиску нагріваємої води в пристрої і його роботи на трубі відбирання, після патрубка 11, встановлюється зворотній клапан (не зображено), а для запобігання підвищення тиску рідини в корпусі зверх допустимого на пристрої для нагрівання встановлюється запобіжний клапан (не зображено). 5 Комп’ютерна в ерстка В. Клюкін 85038 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
