Пристрій для вимірювання глибини утворень черепа

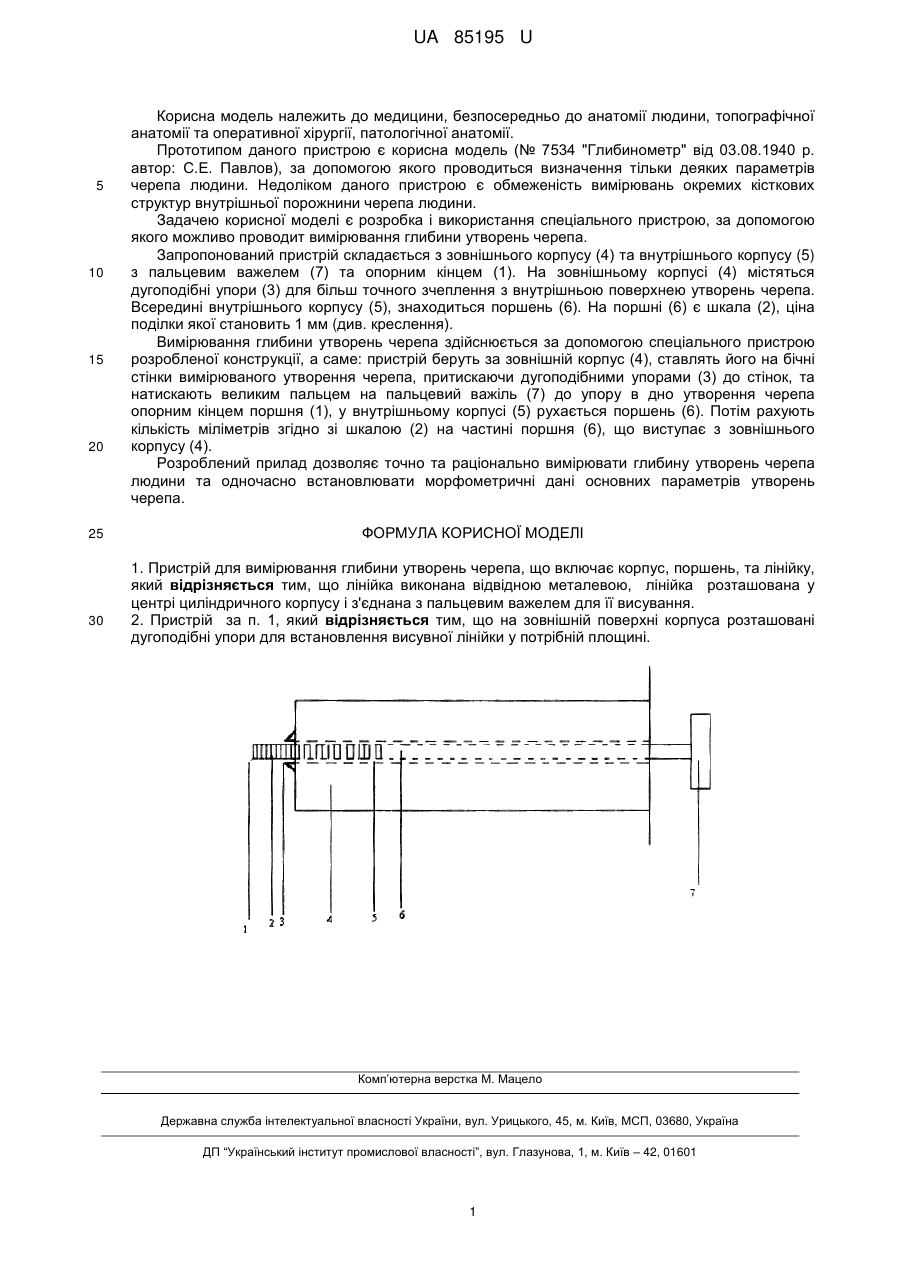

Реферат: Пристрій для вимірювання глибини утворень черепа включає корпус, поршень та відвідну металеву лінійку, яка у центрі циліндричного корпусу з'єднана з пальцевим важелем для її висування. UA 85195 U (12) UA 85195 U UA 85195 U 5 10 15 20 25 30 Корисна модель належить до медицини, безпосередньо до анатомії людини, топографічної анатомії та оперативної хірургії, патологічної анатомії. Прототипом даного пристрою є корисна модель (№ 7534 "Глибинометр" від 03.08.1940 р. автор: С.Е. Павлов), за допомогою якого проводиться визначення тільки деяких параметрів черепа людини. Недоліком даного пристрою є обмеженість вимірювань окремих кісткових структур внутрішньої порожнини черепа людини. Задачею корисної моделі є розробка і використання спеціального пристрою, за допомогою якого можливо проводит вимірювання глибини утворень черепа. Запропонований пристрій складається з зовнішнього корпусу (4) та внутрішнього корпусу (5) з пальцевим важелем (7) та опорним кінцем (1). На зовнішньому корпусі (4) містяться дугоподібні упори (3) для більш точного зчеплення з внутрішньою поверхнею утворень черепа. Всередині внутрішнього корпусу (5), знаходиться поршень (6). На поршні (6) є шкала (2), ціна поділки якої становить 1 мм (див. креслення). Вимірювання глибини утворень черепа здійснюється за допомогою спеціального пристрою розробленої конструкції, а саме: пристрій беруть за зовнішній корпус (4), ставлять його на бічні стінки вимірюваного утворення черепа, притискаючи дугоподібними упорами (3) до стінок, та натискають великим пальцем на пальцевий важіль (7) до упору в дно утворення черепа опорним кінцем поршня (1), у внутрішньому корпусі (5) рухається поршень (6). Потім рахують кількість міліметрів згідно зі шкалою (2) на частині поршня (6), що виступає з зовнішнього корпусу (4). Розроблений прилад дозволяє точно та раціонально вимірювати глибину утворень черепа людини та одночасно встановлювати морфометричні дані основних параметрів утворень черепа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для вимірювання глибини утворень черепа, що включає корпус, поршень, та лінійку, який відрізняється тим, що лінійка виконана відвідною металевою, лінійка розташована у центрі циліндричного корпусу і з'єднана з пальцевим важелем для її висування. 2. Пристрій за п. 1, який відрізняється тим, що на зовнішній поверхні корпуса розташовані дугоподібні упори для встановлення висувної лінійки у потрібній площині. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
