Пристрій для вимірювання порожнини черепа

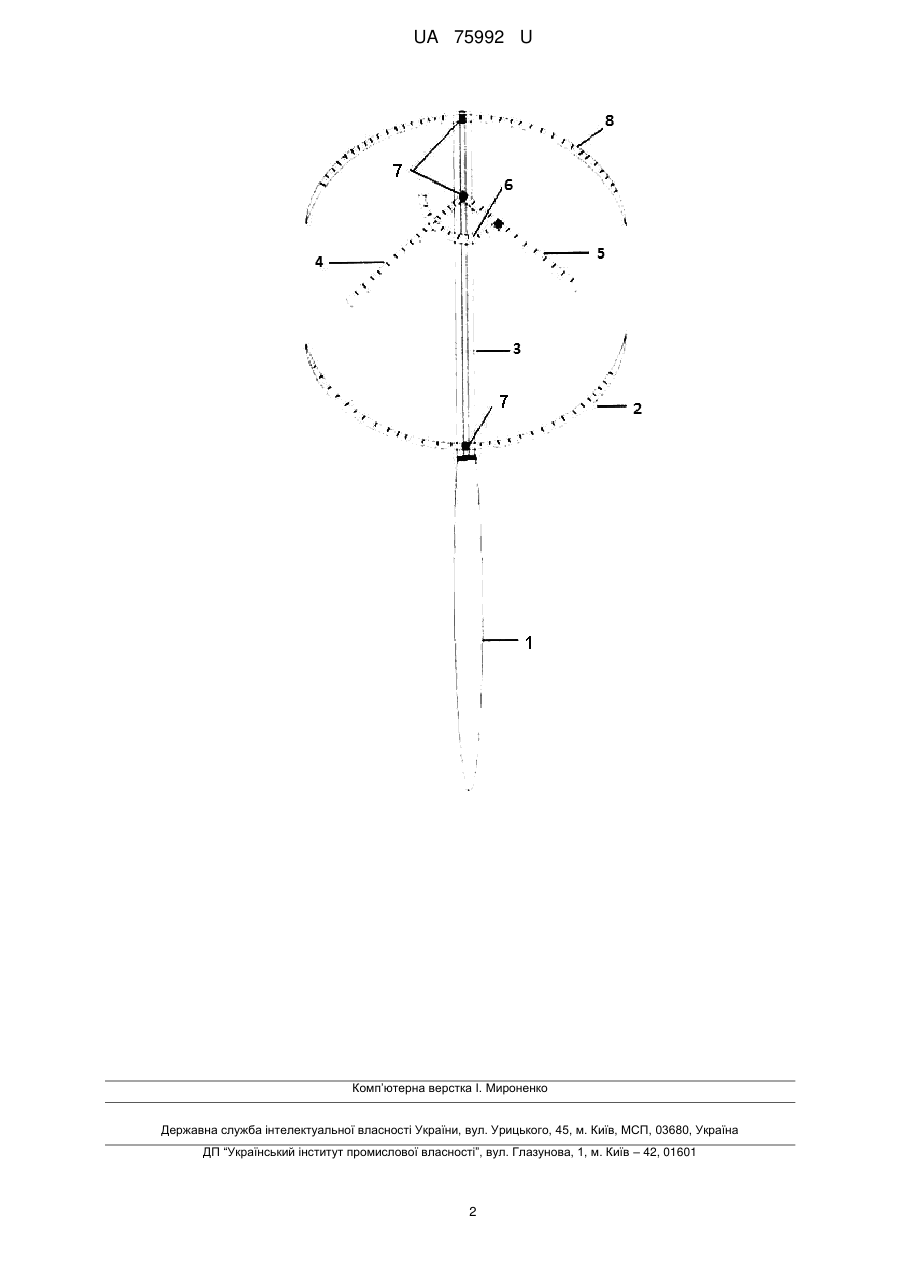

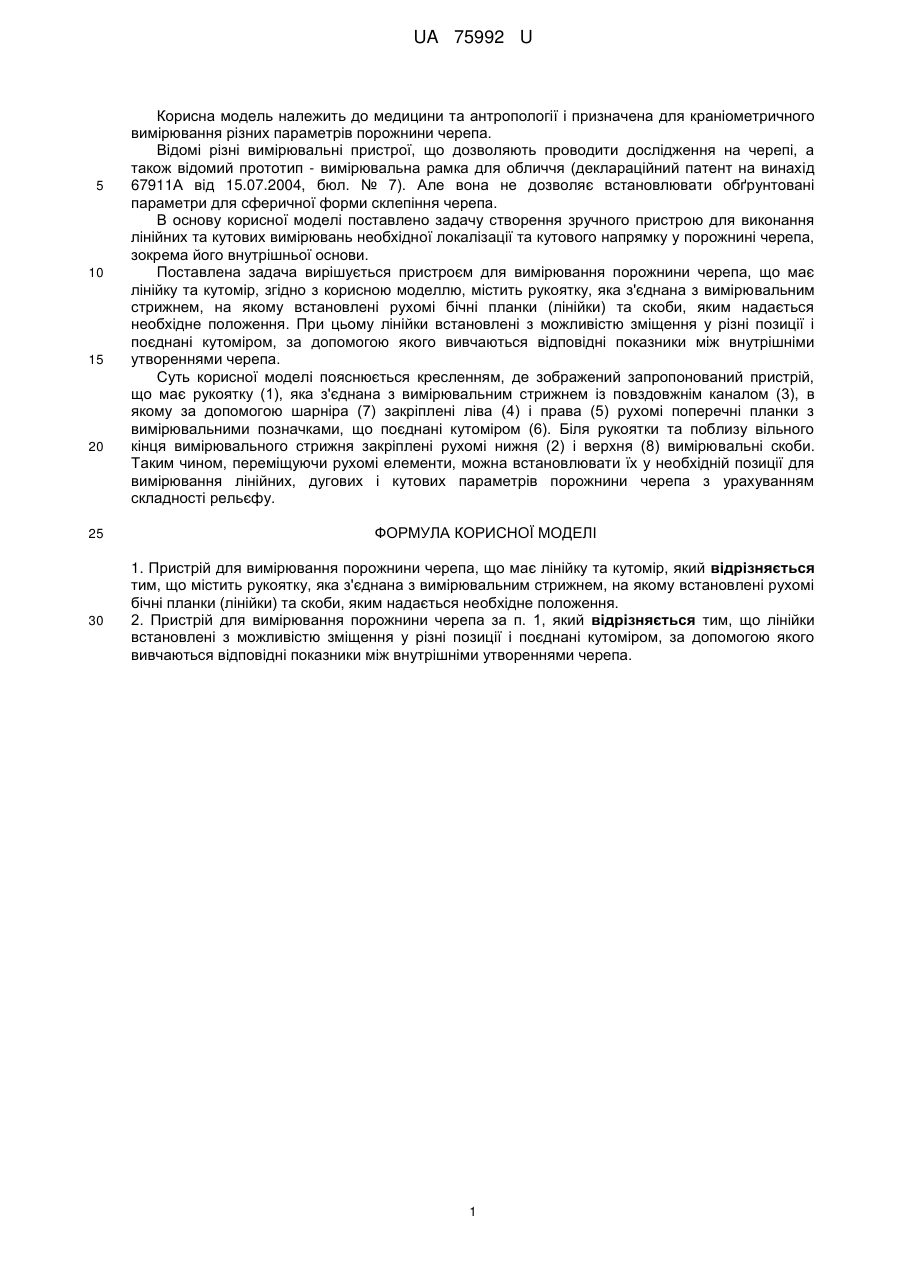

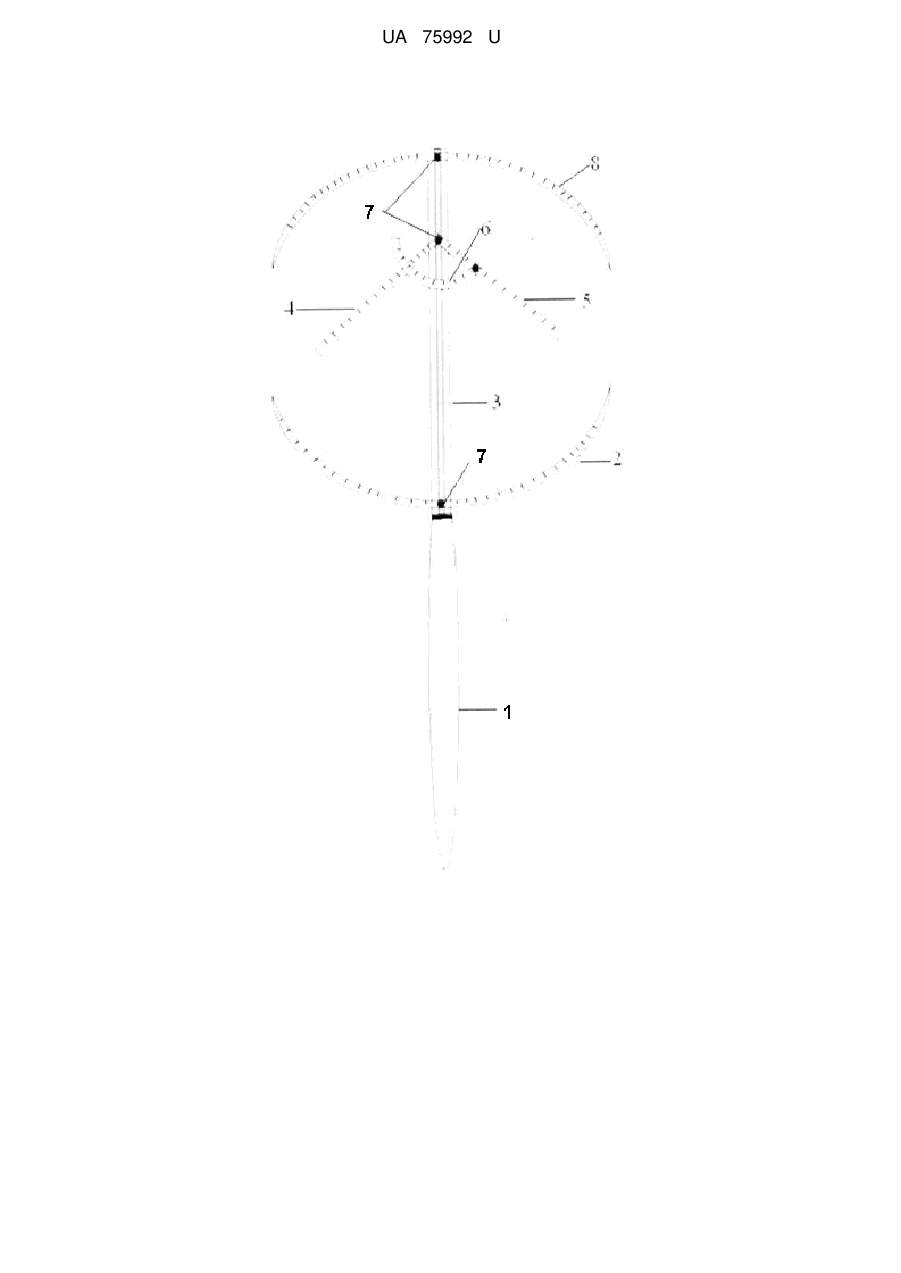

Реферат: Пристрій для вимірювання порожнини черепа має лінійку та кутомір. Додатково пристрій містить рукоятку, яка з'єднана з вимірювальним стрижнем, на якому встановлені рухомі бічні планки (лінійки) та скоби, яким надається необхідне положення. UA 75992 U (12) UA 75992 U UA 75992 U 5 10 15 20 25 30 Корисна модель належить до медицини та антропології і призначена для краніометричного вимірювання різних параметрів порожнини черепа. Відомі різні вимірювальні пристрої, що дозволяють проводити дослідження на черепі, а також відомий прототип - вимірювальна рамка для обличчя (деклараційний патент на винахід 67911А від 15.07.2004, бюл. № 7). Але вона не дозволяє встановлювати обґрунтовані параметри для сферичної форми склепіння черепа. В основу корисної моделі поставлено задачу створення зручного пристрою для виконання лінійних та кутових вимірювань необхідної локалізації та кутового напрямку у порожнині черепа, зокрема його внутрішньої основи. Поставлена задача вирішується пристроєм для вимірювання порожнини черепа, що має лінійку та кутомір, згідно з корисною моделлю, містить рукоятку, яка з'єднана з вимірювальним стрижнем, на якому встановлені рухомі бічні планки (лінійки) та скоби, яким надається необхідне положення. При цьому лінійки встановлені з можливістю зміщення у різні позиції і поєднані кутоміром, за допомогою якого вивчаються відповідні показники між внутрішніми утвореннями черепа. Суть корисної моделі пояснюється кресленням, де зображений запропонований пристрій, що має рукоятку (1), яка з'єднана з вимірювальним стрижнем із повздовжнім каналом (3), в якому за допомогою шарніра (7) закріплені ліва (4) і права (5) рухомі поперечні планки з вимірювальними позначками, що поєднані кутоміром (6). Біля рукоятки та поблизу вільного кінця вимірювального стрижня закріплені рухомі нижня (2) і верхня (8) вимірювальні скоби. Таким чином, переміщуючи рухомі елементи, можна встановлювати їх у необхідній позиції для вимірювання лінійних, дугових і кутових параметрів порожнини черепа з урахуванням складності рельєфу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для вимірювання порожнини черепа, що має лінійку та кутомір, який відрізняється тим, що містить рукоятку, яка з'єднана з вимірювальним стрижнем, на якому встановлені рухомі бічні планки (лінійки) та скоби, яким надається необхідне положення. 2. Пристрій для вимірювання порожнини черепа за п. 1, який відрізняється тим, що лінійки встановлені з можливістю зміщення у різні позиції і поєднані кутоміром, за допомогою якого вивчаються відповідні показники між внутрішніми утвореннями черепа. 1 UA 75992 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
