Прохідницький комбайн з буровим верстатом

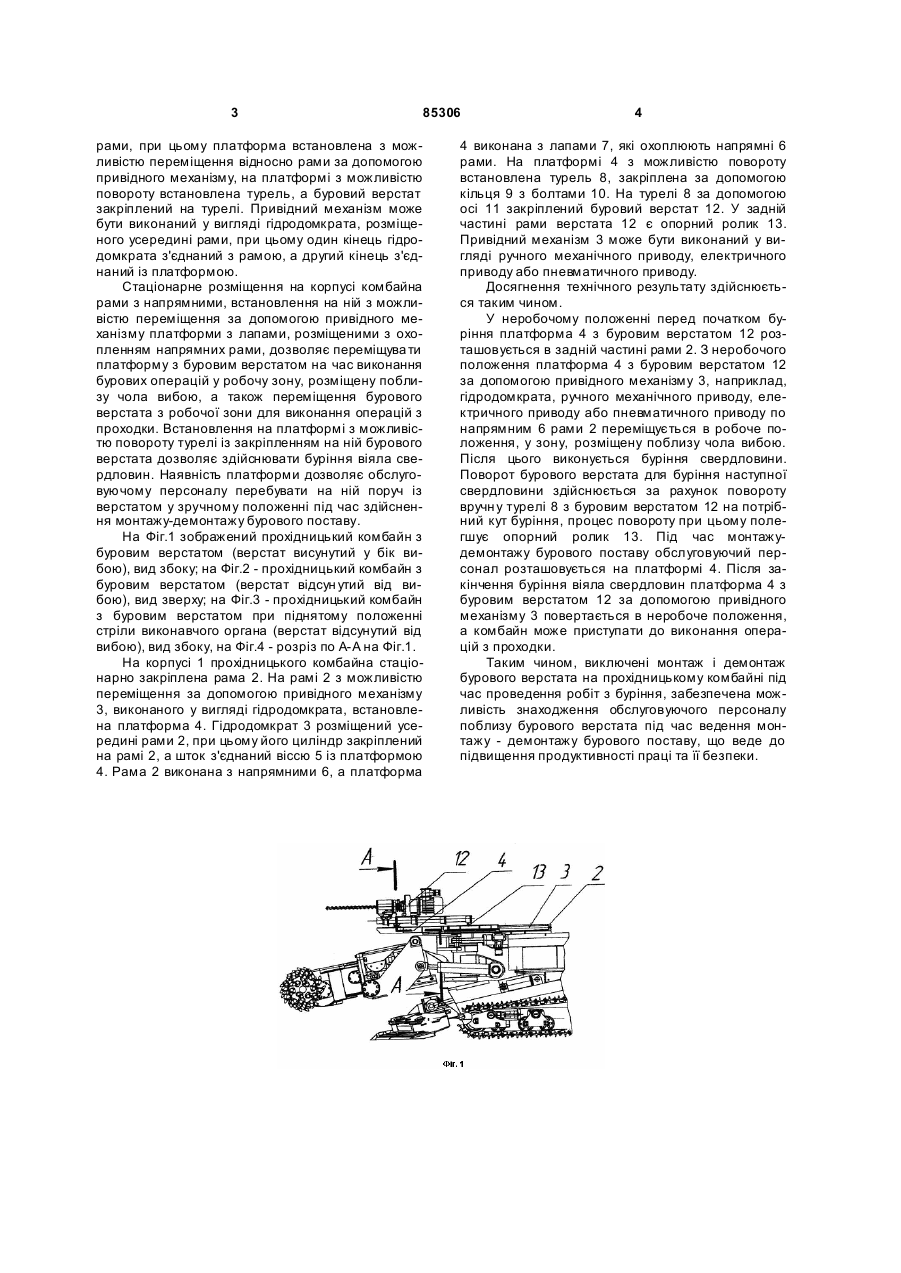

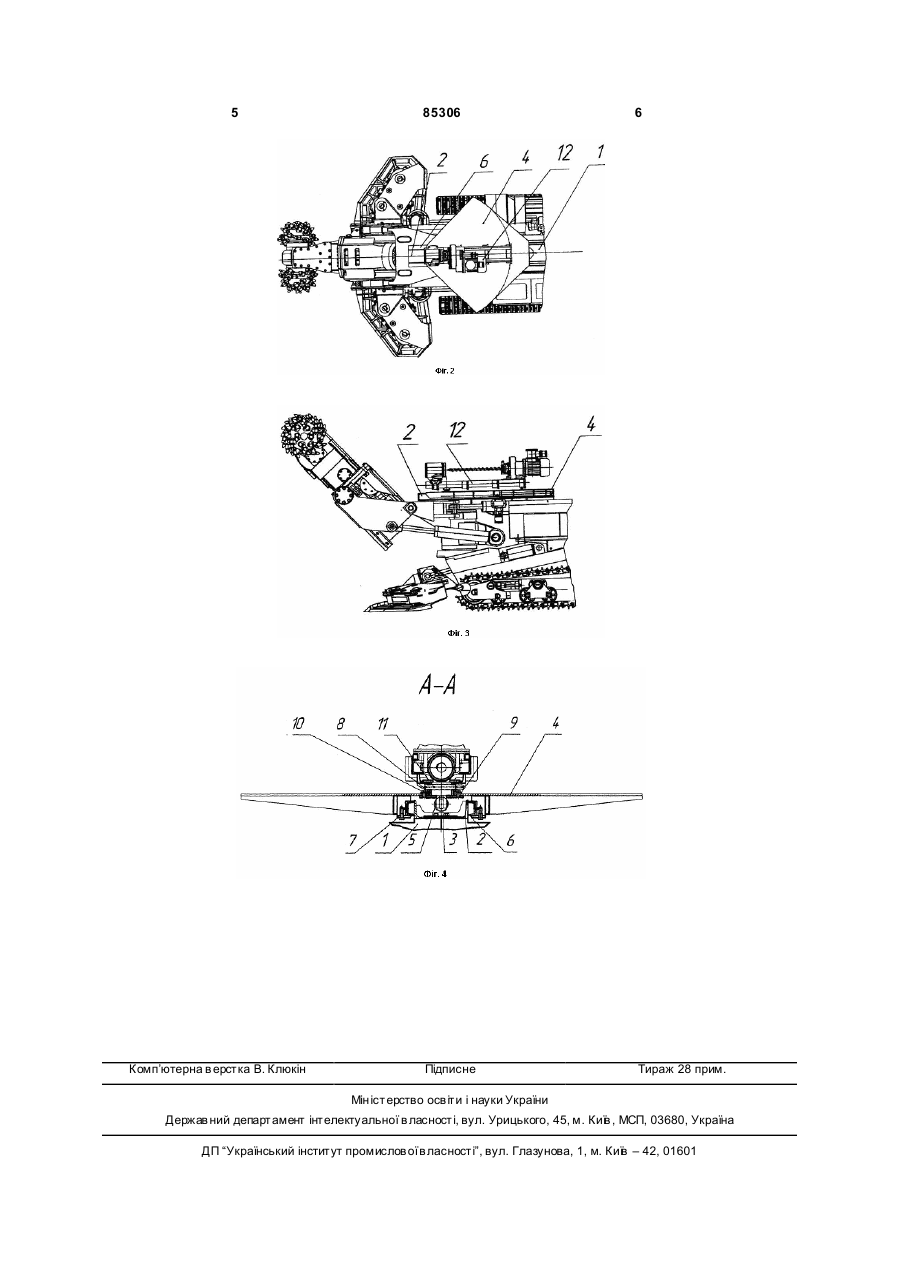

1. Прохідницький комбайн з буровим верстатом, який відрізняє ться тим, що на корпусі комбайна стаціонарно закріплена рама, виконана з напрямними, на рамі встановлена платформа з лапами, розміщеними з охопленням напрямних рами, при цьому платформа встановлена з можливістю переміщення відносно рами за допомогою привідного механізму, на платформі з можливістю повороту встановлена турель, а буровий верстат закріплений на турелі. 2. Прохідницький комбайн з буровим верстатом за п. 1, який відрізняється тим, що привідний механізм виконаний у вигляді гідродомкрата, розміщеного усередині рами, при цьому один кінець гідродомкрата з'єднаний з рамою, а другий кінець з'єднаний із платформою. Винахід належить до гірничої справи, зокрема, до пристроїв механізованої проходки гірничих виробок, і може використовува тися у комбайнах для проходження виробок по вугільних пластах або пластах з нижнім або змішаним підриванням порід, які мають бурове уста ткування для буріння дегазаційних свердловин. Відомий прохідницький комбайн, що містить корпус, на якому закріплена стріла виконавчого органа. На час виконання операцій з буріння на стрілу виконавчого органа, тобто у робочу зону, розміщену в безпосередній близькості від чола вибою, встановлюється буровий верстат з опорою [Рекламный каталог продукции Новогорловского машзавода, - г. Горловка, 2006, с.20-21]. Під час бурових робіт обслуговуючий персонал перебуває поруч із комбайном на підошві виробки. Після закінчення буріння верстат знімається з прохідницького комбайна для можливості продовження проходки. Недоліками такого технічного рішення є: - необхідність монтажу-демонтажу бурового верстата під час виконання кожного циклу буріння; - розташування обслуговуючого персоналу під час роботи нижче зони розміщення бурового верстата, встановленого на стрілі виконавчого органа прохідницького комбайна, що утр удняє нарощування й демонтаж бурового поставу. Зазначені недоліки призводять до зниження продуктивності праці та вимагають наявності додаткових механізмів для монтажу й демонтажу устаткування. В основу винаходу поставлена задача: у прохідницькому комбайні з буровим верстатом забезпечити: - стаціонарне розміщення бурового верстата на комбайні при можливості його переміщення в робочу зону, розташовану в безпосередній близькості від чола вибою, можливості повороту бурового верстата для буріння віяла свердловин та його переміщення з робочої зони для виконання операцій з проходки, що дозволить виключити його монтаж і демонтаж під час проведення робіт з буріння; - можливість розміщення обслуговуючого персоналу поблизу бурового верстата під час ведення монтажу-демонтажу бурового поставу. Поставлена задача вирішується за рахунок того, що в прохідницькому комбайні з буровим верстатом, відповідно до винаходу, на корпусі комбайна стаціонарно закріплена рама, виконана з напрямними, на рамі встановлена платформа з лапами, розміщеними з охопленням напрямних (19) UA (11) 85306 (13) C2 (21) a200706174 (22) 04.06.2007 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ГАЙДУКОВ АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, МІЗІН ВАДИМ ОЛЕКСАНДРОВИЧ, U A, КОСАРЕВ ВАСИЛЬ ВАСИЛЬОВИЧ, UA, ПОЛУНІН СЕРГІЙ АНДРІЙОВИЧ, U A, ПОЛОЗОВ АНДРІЙ ГЕННАДІЙОВИЧ, UA (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ", U A (56) SU 998749, 23.02.1983 SU 1645501 A2, 30.04.1991 SU 1361333 A1, 23.12.1987 3 85306 рами, при цьому платформа встановлена з можливістю переміщення відносно рами за допомогою привідного механізму, на платформі з можливістю повороту встановлена турель, а буровий верстат закріплений на турелі. Привідний механізм може бути виконаний у вигляді гідродомкрата, розміщеного усередині рами, при цьому один кінець гідродомкрата з'єднаний з рамою, а другий кінець з'єднаний із платформою. Стаціонарне розміщення на корпусі комбайна рами з напрямними, встановлення на ній з можливістю переміщення за допомогою привідного механізму платформи з лапами, розміщеними з охопленням напрямних рами, дозволяє переміщува ти платформу з буровим верстатом на час виконання бурових операцій у робочу зону, розміщену поблизу чола вибою, а також переміщення бурового верстата з робочої зони для виконання операцій з проходки. Встановлення на платформі з можливістю повороту турелі із закріпленням на ній бурового верстата дозволяє здійснювати буріння віяла свердловин. Наявність платформи дозволяє обслуговуючому персоналу перебувати на ній поруч із верстатом у зручному положенні під час здійснення монтажу-демонтажу бурового поставу. На Фіг.1 зображений прохідницький комбайн з буровим верстатом (верстат висунутий у бік вибою), вид збоку; на Фіг.2 - прохідницький комбайн з буровим верстатом (верстат відсун утий від вибою), вид зверху; на Фіг.3 - прохідницький комбайн з буровим верстатом при піднятому положенні стріли виконавчого органа (верстат відсунутий від вибою), вид збоку, на Фіг.4 - розріз по А-А на Фіг.1. На корпусі 1 прохідницького комбайна стаціонарно закріплена рама 2. На рамі 2 з можливістю переміщення за допомогою привідного механізму 3, виконаного у вигляді гідродомкрата, встановлена платформа 4. Гідродомкрат 3 розміщений усередині рами 2, при цьому його циліндр закріплений на рамі 2, а шток з'єднаний віссю 5 із платформою 4. Рама 2 виконана з напрямними 6, а платформа 4 4 виконана з лапами 7, які охоплюють напрямні 6 рами. На платформі 4 з можливістю повороту встановлена турель 8, закріплена за допомогою кільця 9 з болтами 10. На турелі 8 за допомогою осі 11 закріплений буровий верстат 12. У задній частині рами верстата 12 є опорний ролик 13. Привідний механізм 3 може бути виконаний у вигляді ручного механічного приводу, електричного приводу або пневматичного приводу. Досягнення технічного результату здійснюється таким чином. У неробочому положенні перед початком буріння платформа 4 з буровим верстатом 12 розташовується в задній частині рами 2. З неробочого положення платформа 4 з буровим верстатом 12 за допомогою привідного механізму 3, наприклад, гідродомкрата, ручного механічного приводу, електричного приводу або пневматичного приводу по напрямним 6 рами 2 переміщується в робоче положення, у зону, розміщену поблизу чола вибою. Після цього виконується буріння свердловини. Поворот бурового верстата для буріння наступної свердловини здійснюється за рахунок повороту вручн у турелі 8 з буровим верстатом 12 на потрібний кут буріння, процес повороту при цьому полегшує опорний ролик 13. Під час монтажудемонтажу бурового поставу обслуговуючий персонал розташовується на платформі 4. Після закінчення буріння віяла свердловин платформа 4 з буровим верстатом 12 за допомогою привідного механізму 3 повертається в неробоче положення, а комбайн може приступати до виконання операцій з проходки. Таким чином, виключені монтаж і демонтаж бурового верстата на прохідницькому комбайні під час проведення робіт з буріння, забезпечена можливість знаходження обслуговуючого персоналу поблизу бурового верстата під час ведення монтажу - демонтажу бурового поставу, що веде до підвищення продуктивності праці та її безпеки. 5 Комп’ютерна в ерстка В. Клюкін 85306 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
