Пристрій для транспортування і очистки коренебульбоплодів

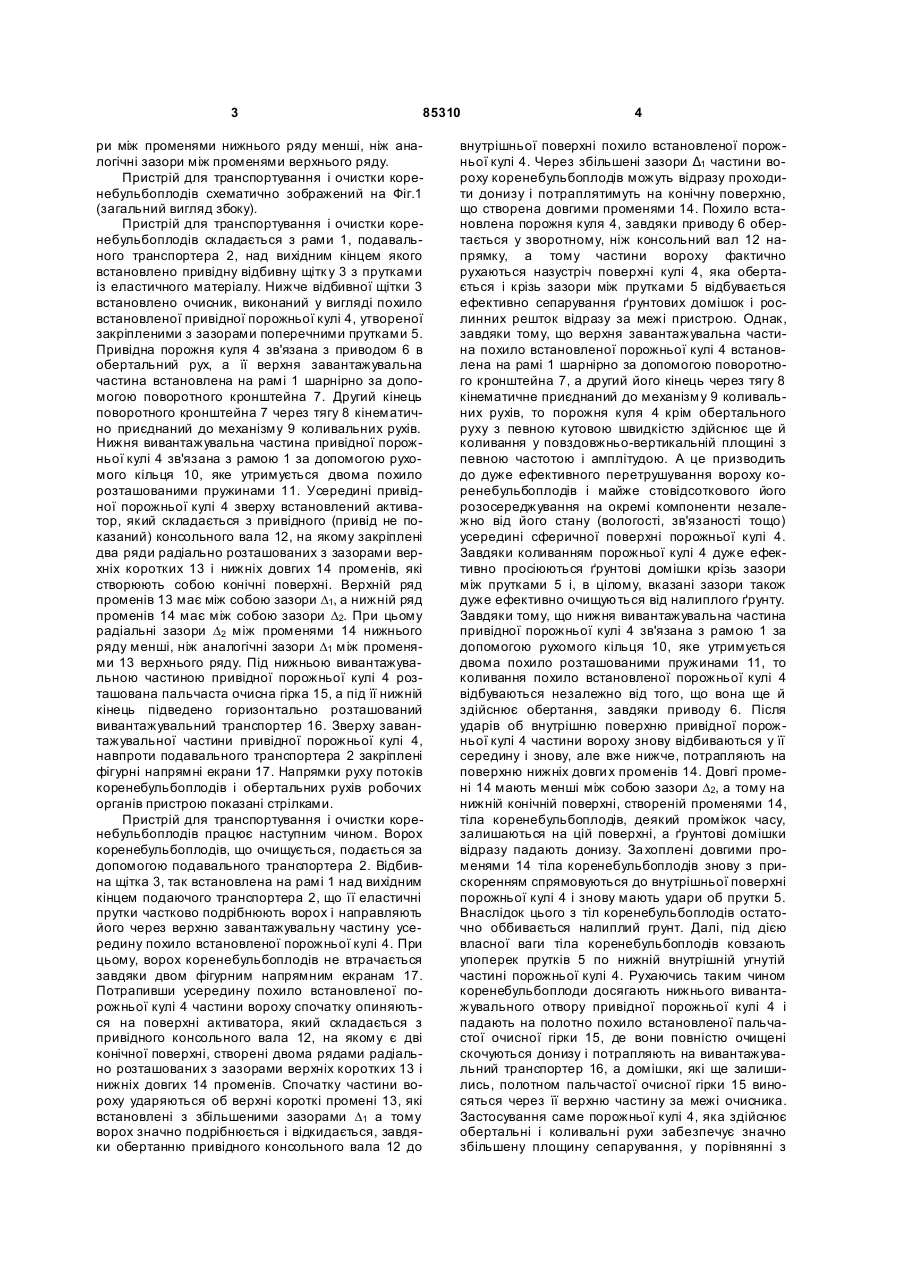

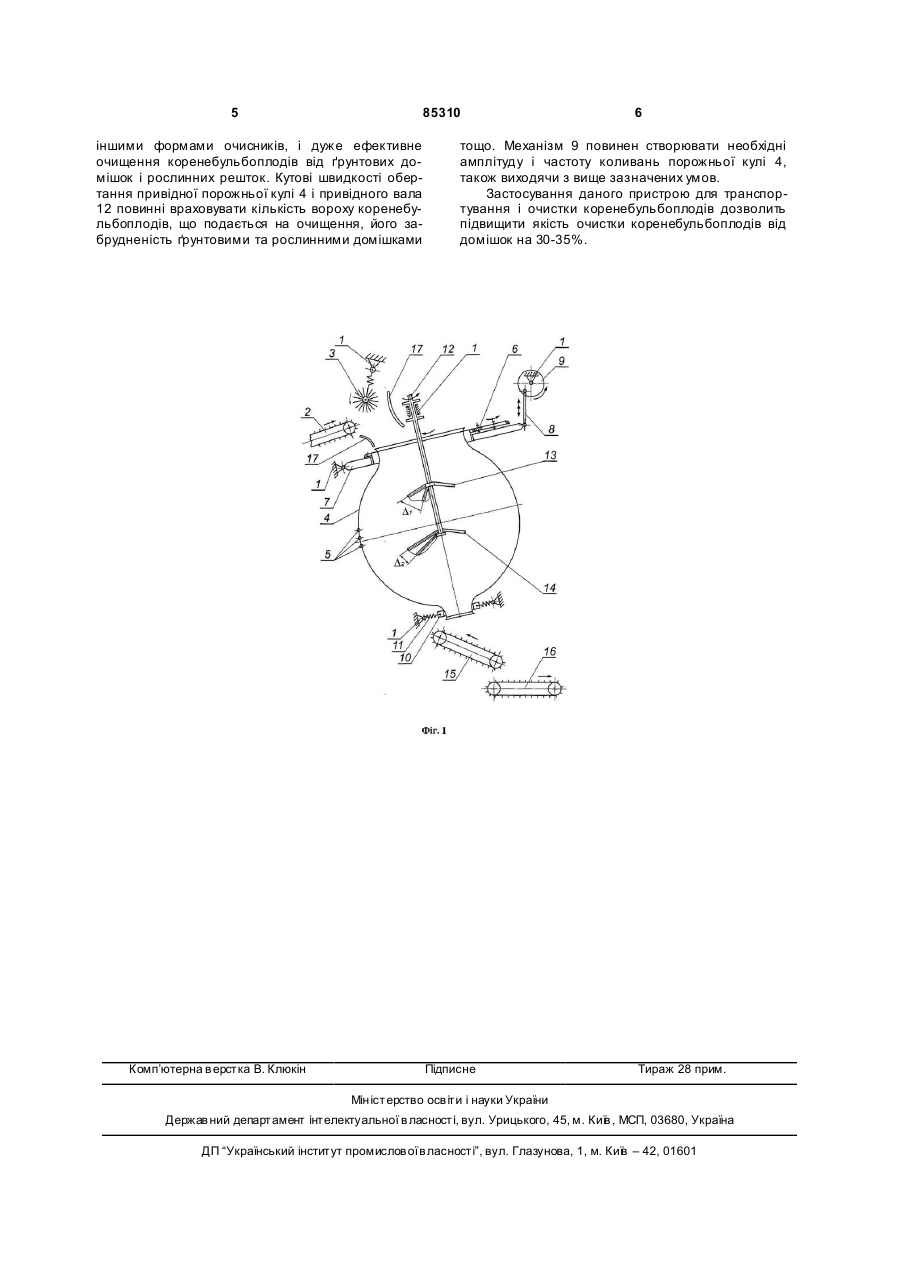

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника, активатора, а також очисної гірки і вивантажува 3 85310 ри між променями нижнього ряду менші, ніж аналогічні зазори між променями верхнього ряду. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітк у 3 з прутками із еластичного матеріалу. Нижче відбивної щітки 3 встановлено очисник, виконаний у вигляді похило встановленої привідної порожньої кулі 4, утвореної закріпленими з зазорами поперечними прутками 5. Привідна порожня куля 4 зв'язана з приводом 6 в обертальний рух, а її верхня завантажувальна частина встановлена на рамі 1 шарнірно за допомогою поворотного кронштейна 7. Другий кінець поворотного кронштейна 7 через тягу 8 кінематично приєднаний до механізму 9 коливальних рухів. Нижня вивантажувальна частина привідної порожньої кулі 4 зв'язана з рамою 1 за допомогою рухомого кільця 10, яке утримується двома похило розташованими пружинами 11. Усередині привідної порожньої кулі 4 зверху встановлений активатор, який складається з привідного (привід не показаний) консольного вала 12, на якому закріплені два ряди радіально розташованих з зазорами верхніх коротких 13 і нижніх довгих 14 променів, які створюють собою конічні поверхні. Верхній ряд променів 13 має між собою зазори ∆1, а нижній ряд променів 14 має між собою зазори ∆2. При цьому радіальні зазори ∆2 між променями 14 нижнього ряду менші, ніж аналогічні зазори ∆1 між променями 13 верхнього ряду. Під нижньою вивантажувальною частиною привідної порожньої кулі 4 розташована пальчаста очисна гірка 15, а під її нижній кінець підведено горизонтально розташований вивантажувальний транспортер 16. Зверху завантажувальної частини привідної порожньої кулі 4, навпроти подавального транспортера 2 закріплені фігурні напрямні екрани 17. Напрямки руху потоків коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3, так встановлена на рамі 1 над вихідним кінцем подаючого транспортера 2, що її еластичні прутки частково подрібнюють ворох і направляють його через верхню завантажувальну частину усередину похило встановленої порожньої кулі 4. При цьому, ворох коренебульбоплодів не втрачається завдяки двом фігурним напрямним екранам 17. Потрапивши усередину похило встановленої порожньої кулі 4 частини вороху спочатку опиняються на поверхні активатора, який складається з привідного консольного вала 12, на якому є дві конічної поверхні, створені двома рядами радіально розташованих з зазорами верхніх коротких 13 і нижніх довгих 14 променів. Спочатку частини вороху ударяються об верхні короткі промені 13, які встановлені з збільшеними зазорами ∆1 а тому ворох значно подрібнюється і відкидається, завдяки обертанню привідного консольного вала 12 до 4 внутрішньої поверхні похило встановленої порожньої кулі 4. Через збільшені зазори Δ1 частини вороху коренебульбоплодів можуть відразу проходити донизу і потраплятимуть на конічну поверхню, що створена довгими променями 14. Похило встановлена порожня куля 4, завдяки приводу 6 обертається у зворотному, ніж консольний вал 12 напрямку, а тому частини вороху фактично рухаються назустріч поверхні кулі 4, яка обертається і крізь зазори між прутками 5 відбувається ефективно сепарування ґрунтових домішок і рослинних решток відразу за межі пристрою. Однак, завдяки тому, що верхня завантажувальна частина похило встановленої порожньої кулі 4 встановлена на рамі 1 шарнірно за допомогою поворотного кронштейна 7, а другий його кінець через тягу 8 кінематичне приєднаний до механізму 9 коливальних рухів, то порожня куля 4 крім обертального руху з певною кутовою швидкістю здійснює ще й коливання у повздовжньо-вертикальній площині з певною частотою і амплітудою. А це призводить до дуже ефективного перетрушування вороху коренебульбоплодів і майже стовідсоткового його розосереджування на окремі компоненти незалежно від його стану (вологості, зв'язаності тощо) усередині сферичної поверхні порожньої кулі 4. Завдяки коливанням порожньої кулі 4 дужеефективно просіюються ґрунтові домішки крізь зазори між прутками 5 і, в цілому, вказані зазори також дуже ефективно очищуються від налиплого ґрунту. Завдяки тому, що нижня вивантажувальна частина привідної порожньої кулі 4 зв'язана з рамою 1 за допомогою рухомого кільця 10, яке утримується двома похило розташованими пружинами 11, то коливання похило встановленої порожньої кулі 4 відбуваються незалежно від того, що вона ще й здійснює обертання, завдяки приводу 6. Після ударів об внутрішню поверхню привідної порожньої кулі 4 частини вороху знову відбиваються у її середину і знову, але вже нижче, потрапляють на поверхню нижніх довги х променів 14. Довгі промені 14 мають менші між собою зазори ∆2, а тому на нижній конічній поверхні, створеній променями 14, тіла коренебульбоплодів, деякий проміжок часу, залишаються на цій поверхні, а ґрунтові домішки відразу падають донизу. За хоплені довгими променями 14 тіла коренебульбоплодів знову з прискоренням спрямовуються до внутрішньої поверхні порожньої кулі 4 і знову мають удари об прутки 5. Внаслідок цього з тіл коренебульбоплодів остаточно оббивається налиплий грунт. Далі, під дією власної ваги тіла коренебульбоплодів ковзають упоперек прутків 5 по нижній внутрішній угнутій частині порожньої кулі 4. Рухаючись таким чином коренебульбоплоди досягають нижнього вивантажувального отвору привідної порожньої кулі 4 і падають на полотно похило встановленої пальчастої очисної гірки 15, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 16, а домішки, які ще залишились, полотном пальчастої очисної гірки 15 виносяться через її верхню частину за межі очисника. Застосування саме порожньої кулі 4, яка здійснює обертальні і коливальні рухи забезпечує значно збільшену площину сепарування, у порівнянні з 5 85310 іншими формами очисників, і дуже ефективне очищення коренебульбоплодів від ґрунтових домішок і рослинних решток. Кутові швидкості обертання привідної порожньої кулі 4 і привідного вала 12 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками Комп’ютерна в ерстка В. Клюкін 6 тощо. Механізм 9 повинен створювати необхідні амплітуду і частоту коливань порожньої кулі 4, також виходячи з вище зазначених умов. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 30-35%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
