Пристрій для транспортування і очистки коренебульбоплодів

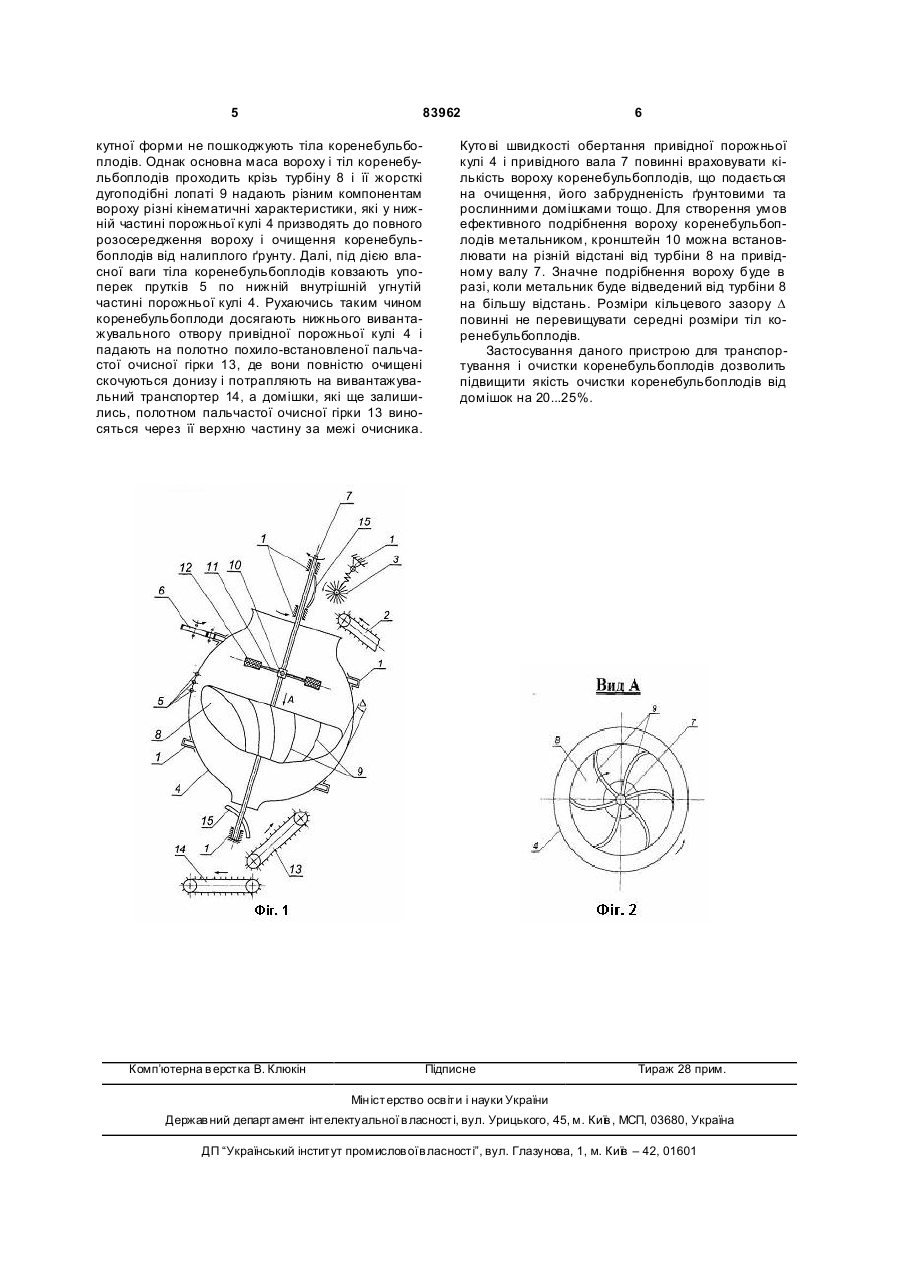

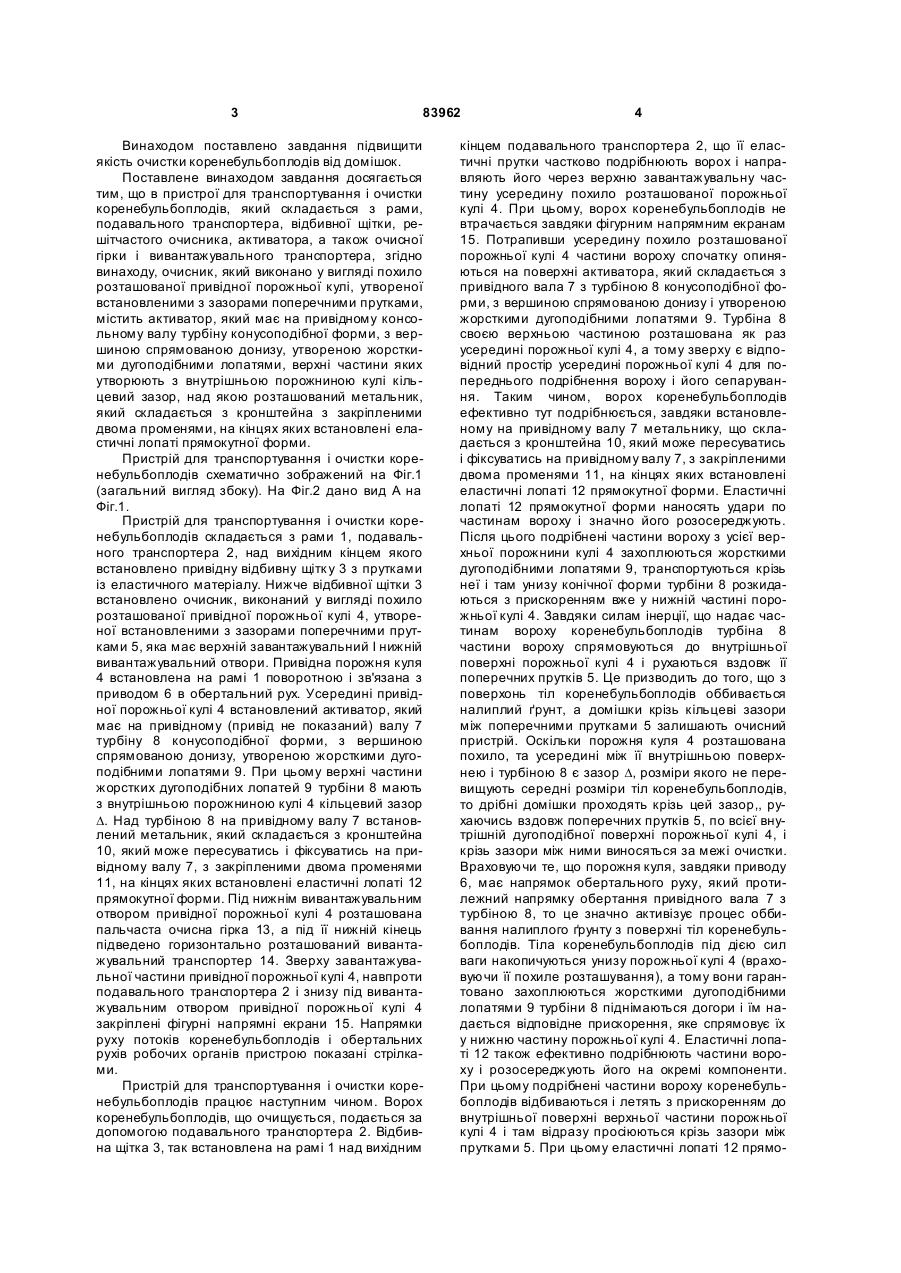

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, решітчастого очисника, активатора, а також очисної гірки і вивантажувального транспортера, який відрізняється тим, що очисник виконано у вигляді похило розташованої привідної порожнистої кулі, утвореної встановленими з зазорами поперечними прутками, містить активатор, який має на привідному консольному валу турбіну конусоподібної форми з вершиною, спрямованою донизу, утвореною жорсткими дугоподібними лопатями, верхні частини яких утворюють з внутрішньою порожниною кулі кільцевий зазор, над якою розташований метальник, який складається з кронштейна з закріпленими двома стрижнями, на кінцях яких встановлені еластичні лопаті прямокутної форми. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує бага то пристроїв для транспортування і очищення коренебульбоплодів від ґрунтови х та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т. ін. [див. книгу: Петров Г.Д. Картофеле уборочные машины. Расчет и проектирование. - М: Машиностроение, 1972. - 400с]. Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це стосується насамперед використання найбільш ефективних вібраційних принципів очищення коренебульбоплодів від домішок, коли се парація відбувається при інтенсивному перетрушуванні вороху і надання йому складного руху по очисним поверхням. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій [а.с. СРСР №1752240, А 01 D 17/04, А 01 D 27/04, опубл. 07.08.1992 р., бюл. №29 - прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів який очищується переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Така найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. (19) UA (11) 83962 (13) C2 (21) a200707458 (22) 03.07.2007 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A, ЛИТВИНОВ ОЛЕГ ІВАНОВИЧ, UA, ГОЛОВАЧ ІВАН ВОЛОДИМИРОВИЧ, U A, ЄРЕМЕНКО ОЛЕКС АНДР ІВАНОВИЧ, UA, ЧЕРНИШ ОЛЕГ МИКОЛАЙОВИЧ, UA, БЕРЕЗОВИЙ МИКОЛА ГЕОРГІЙОВИЧ, UA, ЛЮБЧИЧ ОЛЕКСІЙ МИКОЛАЙОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) SU 1752240, 07.08.1992 UA 76928, 15.09.2006 RU 2272395, 27.03.2006 RU 2021666, 30.10.1994 RU 2042309, 27.08.1995 SU 961592, 30.09.1982 SU 1294307, 07.03.1987 SU 1736368, 30.05.1992 3 83962 Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, решітчастого очисника, активатора, а також очисної гірки і вивантажувального транспортера, згідно винаходу, очисник, який виконано у вигляді похило розташованої привідної порожньої кулі, утвореної встановленими з зазорами поперечними прутками, містить активатор, який має на привідному консольному валу турбіну конусоподібної форми, з вершиною спрямованою донизу, утвореною жорсткими дугоподібними лопатями, верхні частини яких утворюють з внутрішньою порожниною кулі кільцевий зазор, над якою розташований метальник, який складається з кронштейна з закріпленими двома променями, на кінцях яких встановлені еластичні лопаті прямокутної форми. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітк у 3 з прутками із еластичного матеріалу. Нижче відбивної щітки 3 встановлено очисник, виконаний у вигляді похило розташованої привідної порожньої кулі 4, утвореної встановленими з зазорами поперечними прутками 5, яка має верхній завантажувальний І нижній вивантажувальний отвори. Привідна порожня куля 4 встановлена на рамі 1 поворотною і зв'язана з приводом 6 в обертальний рух. Усередині привідної порожньої кулі 4 встановлений активатор, який має на привідному (привід не показаний) валу 7 турбіну 8 конусоподібної форми, з вершиною спрямованою донизу, утвореною жорсткими дугоподібними лопатями 9. При цьому верхні частини жорстких дугоподібних лопатей 9 турбіни 8 мають з внутрішньою порожниною кулі 4 кільцевий зазор D. Над турбіною 8 на привідному валу 7 встановлений метальник, який складається з кронштейна 10, який може пересуватись і фіксуватись на привідному валу 7, з закріпленими двома променями 11, на кінцях яких встановлені еластичні лопаті 12 прямокутної форми. Під нижнім вивантажувальним отвором привідної порожньої кулі 4 розташована пальчаста очисна гірка 13, а під її нижній кінець підведено горизонтально розташований вивантажувальний транспортер 14. Зверху завантажувальної частини привідної порожньої кулі 4, навпроти подавального транспортера 2 і знизу під вивантажувальним отвором привідної порожньої кулі 4 закріплені фігурні напрямні екрани 15. Напрямки руху потоків коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3, так встановлена на рамі 1 над вихідним 4 кінцем подавального транспортера 2, що її еластичні прутки частково подрібнюють ворох і направляють його через верхню завантажувальну частину усередину похило розташованої порожньої кулі 4. При цьому, ворох коренебульбоплодів не втрачається завдяки фігурним напрямним екранам 15. Потрапивши усередину похило розташованої порожньої кулі 4 частини вороху спочатку опиняються на поверхні активатора, який складається з привідного вала 7 з турбіною 8 конусоподібної форми, з вершиною спрямованою донизу і утвореною жорсткими дугоподібними лопатями 9. Турбіна 8 своєю верхньою частиною розташована як раз усередині порожньої кулі 4, а тому зверху є відповідний простір усередині порожньої кулі 4 для попереднього подрібнення вороху і його сепарування. Таким чином, ворох коренебульбоплодів ефективно тут подрібнюється, завдяки встановленому на привідному валу 7 метальнику, що складається з кронштейна 10, який може пересуватись і фіксуватись на привідному валу 7, з закріпленими двома променями 11, на кінцях яких встановлені еластичні лопаті 12 прямокутної форми. Еластичні лопаті 12 прямокутної форми наносять удари по частинам вороху і значно його розосереджують. Після цього подрібнені частини вороху з усієї верхньої порожнини кулі 4 захоплюються жорсткими дугоподібними лопатями 9, транспортуються крізь неї і там унизу конічної форми турбіни 8 розкидаються з прискоренням вже у нижній частині порожньої кулі 4. Завдяки силам інерції, що надає частинам вороху коренебульбоплодів турбіна 8 частини вороху спрямовуються до внутрішньої поверхні порожньої кулі 4 і рухаються вздовж її поперечних прутків 5. Це призводить до того, що з поверхонь тіл коренебульбоплодів оббивається налиплий ґрунт, а домішки крізь кільцеві зазори між поперечними прутками 5 залишають очисний пристрій. Оскільки порожня куля 4 розташована похило, та усередині між її внутрішньою поверхнею і турбіною 8 є зазор D, розміри якого не перевищують середні розміри тіл коренебульбоплодів, то дрібні домішки проходять крізь цей зазор,, рухаючись вздовж поперечних прутків 5, по всієї внутрішній дугоподібної поверхні порожньої кулі 4, і крізь зазори між ними виносяться за межі очистки. Враховуючи те, що порожня куля, завдяки приводу 6, має напрямок обертального руху, який протилежний напрямку обертання привідного вала 7 з турбіною 8, то це значно активізує процес оббивання налиплого ґрунту з поверхні тіл коренебульбоплодів. Тіла коренебульбоплодів під дією сил ваги накопичуються унизу порожньої кулі 4 (враховуючи її похиле розташування), а тому вони гарантовано захоплюються жорсткими дугоподібними лопатями 9 турбіни 8 піднімаються догори і їм надається відповідне прискорення, яке спрямовує їх у нижню частину порожньої кулі 4. Еластичні лопаті 12 також ефективно подрібнюють частини вороху і розосереджують його на окремі компоненти. При цьому подрібнені частини вороху коренебульбоплодів відбиваються і летять з прискоренням до внутрішньої поверхні верхньої частини порожньої кулі 4 і там відразу просіюються крізь зазори між прутками 5. При цьому еластичні лопаті 12 прямо 5 83962 кутної форми не пошкоджують тіла коренебульбоплодів. Однак основна маса вороху і тіл коренебульбоплодів проходить крізь турбіну 8 і її жорсткі дугоподібні лопаті 9 надають різним компонентам вороху різні кінематичні характеристики, які у нижній частині порожньої кулі 4 призводять до повного розосередження вороху і очищення коренебульбоплодів від налиплого ґрунту. Далі, під дією власної ваги тіла коренебульбоплодів ковзають упоперек прутків 5 по нижній внутрішній угнутій частині порожньої кулі 4. Рухаючись таким чином коренебульбоплоди досягають нижнього вивантажувального отвору привідної порожньої кулі 4 і падають на полотно похило-встановленої пальчастої очисної гірки 13, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 14, а домішки, які ще залишились, полотном пальчастої очисної гірки 13 виносяться через її верхню частину за межі очисника. Комп’ютерна в ерстка В. Клюкін 6 Куто ві швидкості обертання привідної порожньої кулі 4 і привідного вала 7 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Для створення умов ефективного подрібнення вороху коренебульбоплодів метальником, кронштейн 10 можна встановлювати на різній відстані від турбіни 8 на привідному валу 7. Значне подрібнення вороху буде в разі, коли метальник буде відведений від турбіни 8 на більшу відстань. Розміри кільцевого зазору D повинні не перевищувати середні розміри тіл коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...25%. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
