Пристрій для транспортування і очистки коренебульбоплодів

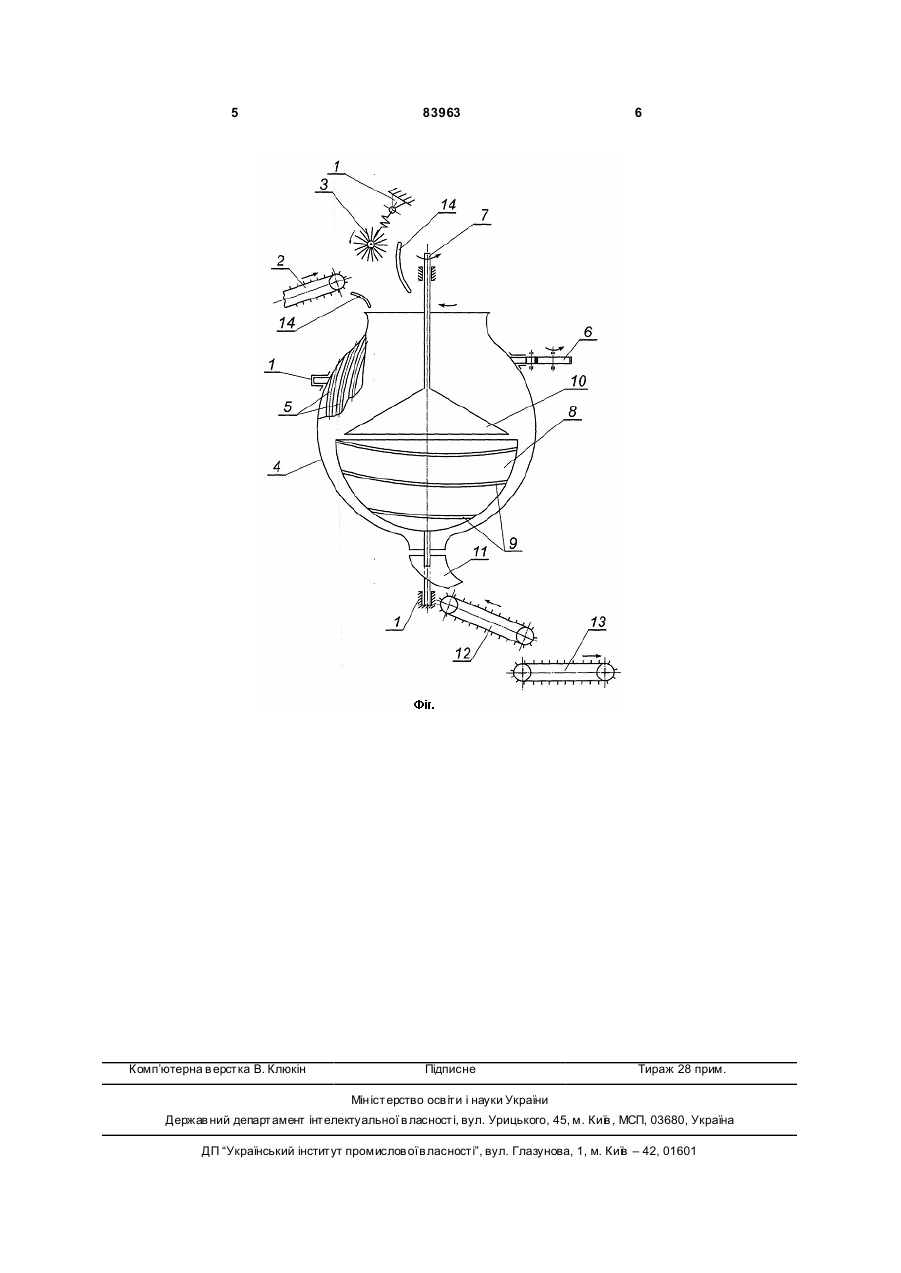

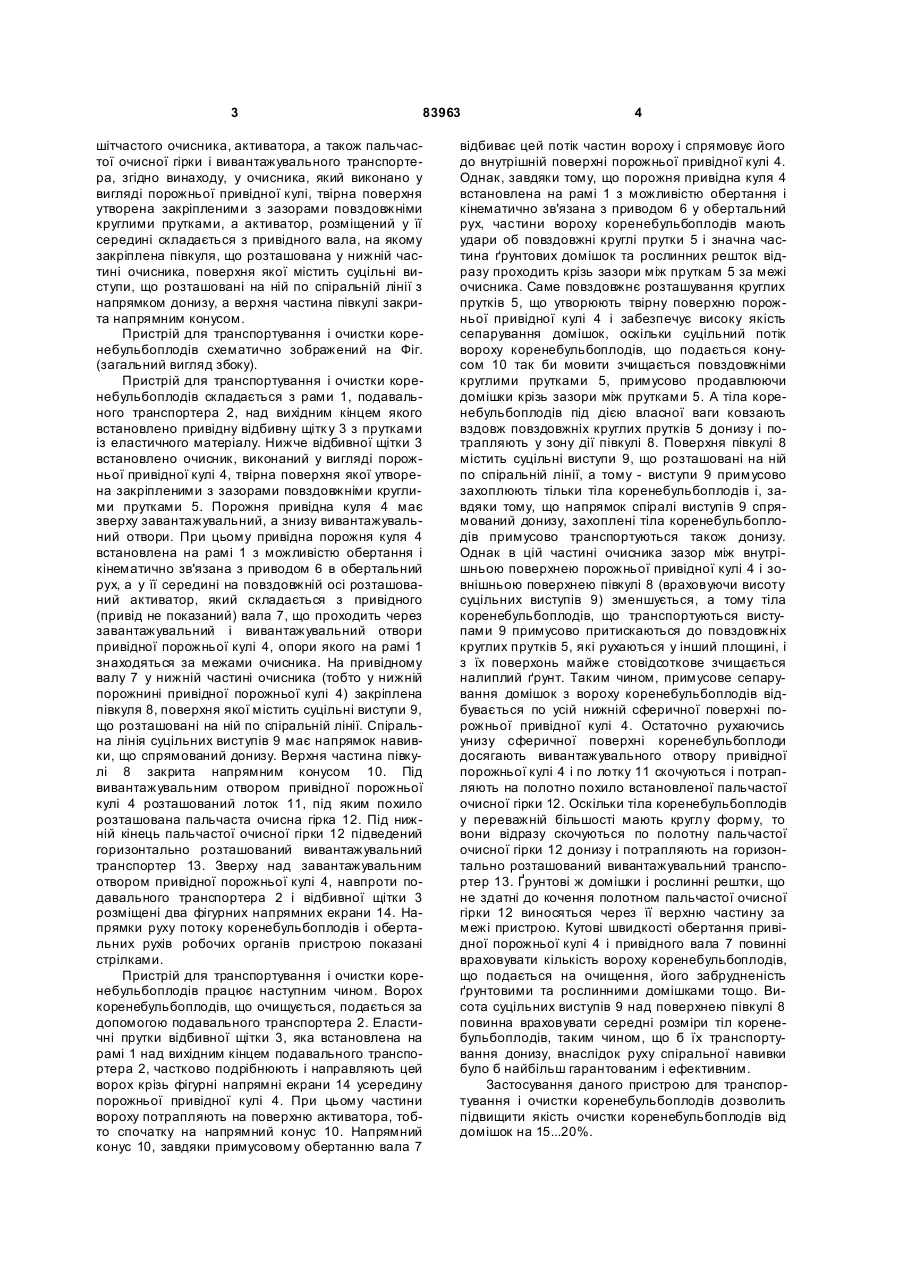

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, решітчастого очисника, активатора, а також пальчастої очисної гірки і вивантажувального транспортера, який відрізняється тим, що у очисника, який виконано у вигляді порожнистої привідної кулі, твірна поверхня утворена закріпленими з зазорами повздовжніми круглими прутками, а активатор, розміщений у її середині, складається з привідного вала, на якому закріплена півкуля, що розташована у нижній частині очисника, поверхня якої містить суцільні виступи, що розташовані на ній по спіральній лінії з напрямком донизу, а верхня частина півкулі закрита напрямним конусом. (19) (21) a200707461 (22) 03.07.2007 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) SU 1752240, 07.08.1992 RU 2272395, 27.03.2006 RU 2021666, 30.10.1994 RU 2042309, 27.08.1995 SU 961592, 30.09.1982 SU 1294307, 07.03.1987 SU 1736368, 30.05.1992 SU 1759289, 07.09.1989 US 7165628, 23.01.2007 3 83963 шітчастого очисника, активатора, а також пальчастої очисної гірки і вивантажувального транспортера, згідно винаходу, у очисника, який виконано у вигляді порожньої привідної кулі, твірна поверхня утворена закріпленими з зазорами повздовжніми круглими прутками, а активатор, розміщений у її середині складається з привідного вала, на якому закріплена півкуля, що розташована у нижній частині очисника, поверхня якої містить суцільні виступи, що розташовані на ній по спіральній лінії з напрямком донизу, а верхня частина півкулі закрита напрямним конусом. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. (загальний вигляд збоку). Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено привідну відбивну щітк у 3 з прутками із еластичного матеріалу. Нижче відбивної щітки 3 встановлено очисник, виконаний у вигляді порожньої привідної кулі 4, твірна поверхня якої утворена закріпленими з зазорами повздовжніми круглими прутками 5. Порожня привідна куля 4 має зверху завантажувальний, а знизу вивантажувальний отвори. При цьому привідна порожня куля 4 встановлена на рамі 1 з можливістю обертання і кінематично зв'язана з приводом 6 в обертальний рух, а у її середині на повздовжній осі розташований активатор, який складається з привідного (привід не показаний) вала 7, що проходить через завантажувальний і вивантажувальний отвори привідної порожньої кулі 4, опори якого на рамі 1 знаходяться за межами очисника. На привідному валу 7 у нижній частині очисника (тобто у нижній порожнині привідної порожньої кулі 4) закріплена півкуля 8, поверхня якої містить суцільні виступи 9, що розташовані на ній по спіральній лінії. Спіральна лінія суцільних виступів 9 має напрямок навивки, що спрямований донизу. Верхня частина півкулі 8 закрита напрямним конусом 10. Під вивантажувальним отвором привідної порожньої кулі 4 розташований лоток 11, під яким похило розташована пальчаста очисна гірка 12. Під нижній кінець пальчастої очисної гірки 12 підведений горизонтально розташований вивантажувальний транспортер 13. Зверху над завантажувальним отвором привідної порожньої кулі 4, навпроти подавального транспортера 2 і відбивної щітки 3 розміщені два фігурних напрямних екрани 14. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Еластичні прутки відбивної щітки 3, яка встановлена на рамі 1 над вихідним кінцем подавального транспортера 2, частково подрібнюють і направляють цей ворох крізь фігурні напрямні екрани 14 усередину порожньої привідної кулі 4. При цьому частини вороху потрапляють на поверхню активатора, тобто спочатку на напрямний конус 10. Напрямний конус 10, завдяки примусовому обертанню вала 7 4 відбиває цей потік частин вороху і спрямовує його до внутрішній поверхні порожньої привідної кулі 4. Однак, завдяки тому, що порожня привідна куля 4 встановлена на рамі 1 з можливістю обертання і кінематично зв'язана з приводом 6 у обертальний рух, частини вороху коренебульбоплодів мають удари об повздовжні круглі прутки 5 і значна частина ґрунтових домішок та рослинних решток відразу проходить крізь зазори між пруткам 5 за межі очисника. Саме повздовжнє розташування круглих прутків 5, що утворюють твірну поверхню порожньої привідної кулі 4 і забезпечує високу якість сепарування домішок, оскільки суцільний потік вороху коренебульбоплодів, що подається конусом 10 так би мовити зчищається повздовжніми круглими прутками 5, примусово продавлюючи домішки крізь зазори між прутками 5. А тіла коренебульбоплодів під дією власної ваги ковзають вздовж повздовжніх круглих прутків 5 донизу і потрапляють у зону дії півкулі 8. Поверхня півкулі 8 містить суцільні виступи 9, що розташовані на ній по спіральній лінії, а тому - виступи 9 примусово захоплюють тільки тіла коренебульбоплодів і, завдяки тому, що напрямок спіралі виступів 9 спрямований донизу, захоплені тіла коренебульбоплодів примусово транспортуються також донизу. Однак в цій частині очисника зазор між внутрішньою поверхнею порожньої привідної кулі 4 і зовнішньою поверхнею півкулі 8 (враховуючи висоту суцільних виступів 9) зменшується, а тому тіла коренебульбоплодів, що транспортуються виступами 9 примусово притискаються до повздовжніх круглих прутків 5, які рухаються у інший площині, і з їх поверхонь майже стовідсоткове зчищається налиплий ґрунт. Таким чином, примусове сепарування домішок з вороху коренебульбоплодів відбувається по усій нижній сферичної поверхні порожньої привідної кулі 4. Остаточно рухаючись унизу сферичної поверхні коренебульбоплоди досягають вивантажувального отвору привідної порожньої кулі 4 і по лотку 11 скочуються і потрапляють на полотно похило встановленої пальчастої очисної гірки 12. Оскільки тіла коренебульбоплодів у переважній більшості мають круглу форму, то вони відразу скочуються по полотну пальчастої очисної гірки 12 донизу і потрапляють на горизонтально розташований вивантажувальний транспортер 13. Ґрунтові ж домішки і рослинні рештки, що не здатні до кочення полотном пальчастої очисної гірки 12 виносяться через її верхню частину за межі пристрою. Кутові швидкості обертання привідної порожньої кулі 4 і привідного вала 7 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Висота суцільних виступів 9 над поверхнею півкулі 8 повинна враховувати середні розміри тіл коренебульбоплодів, таким чином, що б їх транспортування донизу, внаслідок руху спіральної навивки було б найбільш гарантованим і ефективним. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...20%. 5 Комп’ютерна в ерстка В. Клюкін 83963 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
