Градирня

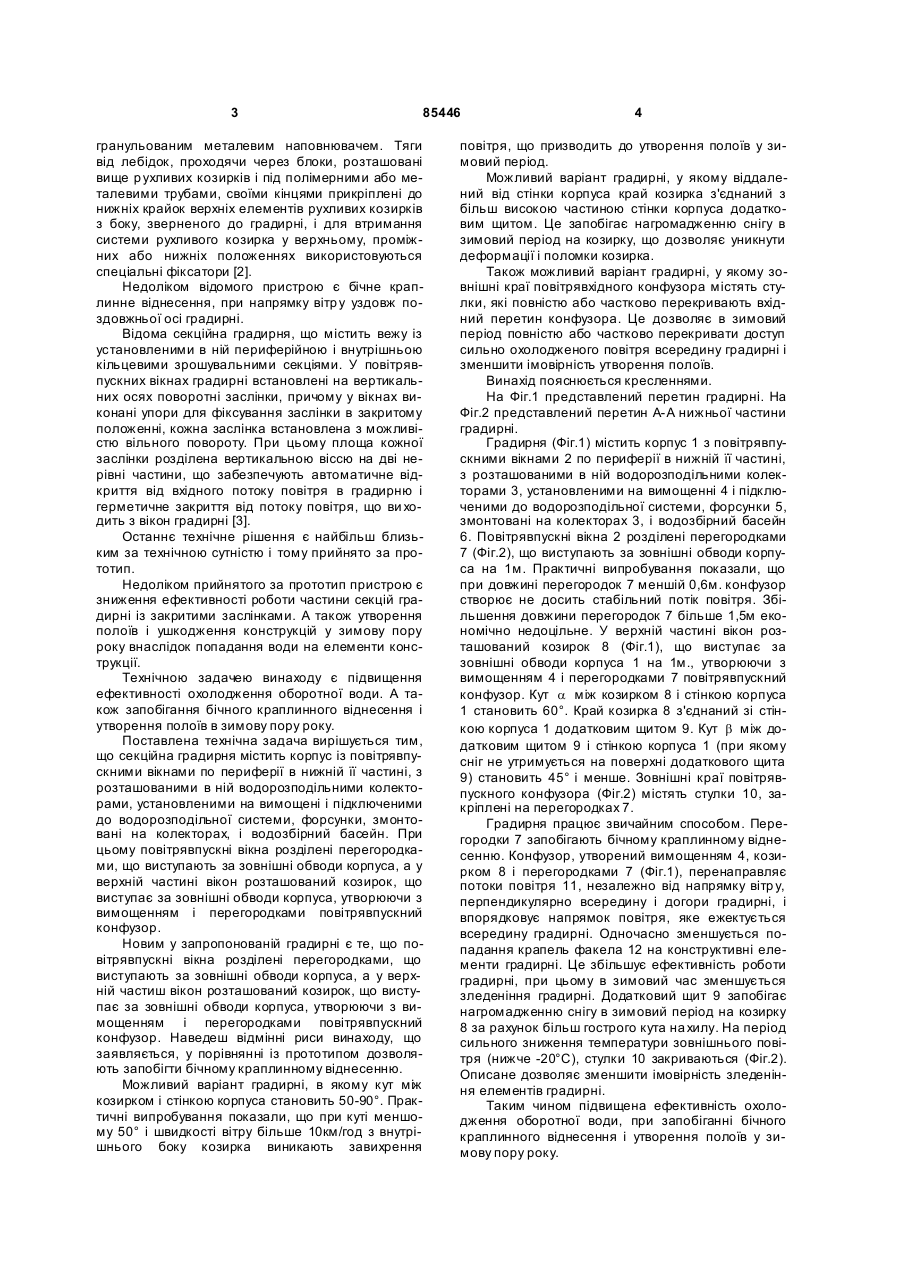

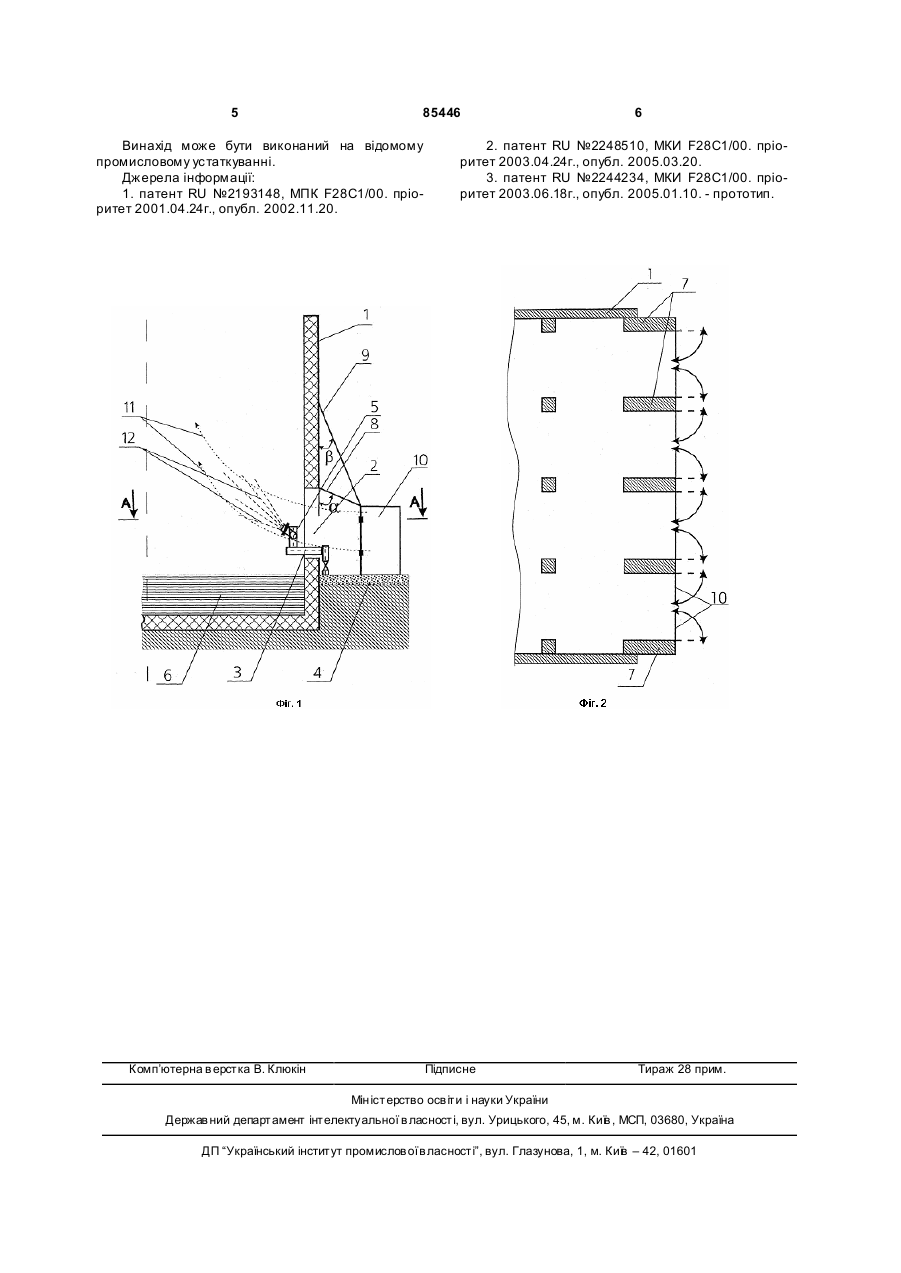

1. Секційна градирня, яка містить корпус із повітровпускними вікнами по периферії в нижній її частині, з розташованими в ній водорозподільними C2 1 3 85446 гранульованим металевим наповнювачем. Тяги від лебідок, проходячи через блоки, розташовані вище р ухливих козирків і під полімерними або металевими трубами, своїми кінцями прикріплені до нижніх крайок верхніх елементів рухливих козирків з боку, зверненого до градирні, і для втримання системи рухливого козирка у верхньому, проміжних або нижніх положеннях використовуються спеціальні фіксатори [2]. Недоліком відомого пристрою є бічне краплинне віднесення, при напрямку вітр у уздовж поздовжньої осі градирні. Відома секційна градирня, що містить вежу із установленими в ній периферійною і внутрішньою кільцевими зрошувальними секціями. У повітрявпускних вікнах градирні встановлені на вертикальних осях поворотні заслінки, причому у вікнах виконані упори для фіксування заслінки в закритому положенні, кожна заслінка встановлена з можливістю вільного повороту. При цьому площа кожної заслінки розділена вертикальною віссю на дві нерівні частини, що забезпечують автоматичне відкриття від вхідного потоку повітря в градирню і герметичне закриття від потоку повітря, що ви ходить з вікон градирні [3]. Останнє технічне рішення є найбільш близьким за технічною сутністю і тому прийнято за прототип. Недоліком прийнятого за прототип пристрою є зниження ефективності роботи частини секцій градирні із закритими заслінками. А також утворення полоїв і ушкодження конструкцій у зимову пору року внаслідок попадання води на елементи конструкції. Технічною задачею винаходу є підвищення ефективності охолодження оборотної води. А також запобігання бічного краплинного віднесення і утворення полоїв в зимову пору року. Поставлена технічна задача вирішується тим, що секційна градирня містить корпус із повітрявпускними вікнами по периферії в нижній її частині, з розташованими в ній водорозподільними колекторами, установленими на вимощені і підключеними до водорозподільної системи, форсунки, змонтовані на колекторах, і водозбірний басейн. При цьому повітрявпускні вікна розділені перегородками, що виступають за зовнішні обводи корпуса, а у верхній частині вікон розташований козирок, що виступає за зовнішні обводи корпуса, утворюючи з вимощенням і перегородками повітрявпускний конфузор. Новим у запропонованій градирні є те, що повітрявпускні вікна розділені перегородками, що виступають за зовнішні обводи корпуса, а у верхній частиш вікон розташований козирок, що виступає за зовнішні обводи корпуса, утворюючи з вимощенням і перегородками повітрявпускний конфузор. Наведеш відмінні риси винаходу, що заявляється, у порівнянні із прототипом дозволяють запобігти бічному краплинному віднесенню. Можливий варіант градирні, в якому кут між козирком і стінкою корпуса становить 50-90°. Практичні випробування показали, що при куті меншому 50° і швидкості вітру більше 10км/год з внутрішнього боку козирка виникають завихрення 4 повітря, що призводить до утворення полоїв у зимовий період. Можливий варіант градирні, у якому віддалений від стінки корпуса край козирка з'єднаний з більш високою частиною стінки корпуса додатковим щитом. Це запобігає нагромадженню снігу в зимовий період на козирку, що дозволяє уникнути деформації і поломки козирка. Також можливий варіант градирні, у якому зовнішні краї повітрявхідного конфузора містять стулки, які повністю або частково перекривають вхідний перетин конфузора. Це дозволяє в зимовий період повністю або частково перекривати доступ сильно охолодженого повітря всередину градирні і зменшити імовірність утворення полоїв. Винахід пояснюється кресленнями. На Фіг.1 представлений перетин градирні. На Фіг.2 представлений перетин А-А нижньої частини градирні. Градирня (Фіг.1) містить корпус 1 з повітрявпускними вікнами 2 по периферії в нижній її частині, з розташованими в ній водорозподільними колекторами 3, установленими на вимощенні 4 і підключеними до водорозподільної системи, форсунки 5, змонтовані на колекторах 3, і водозбірний басейн 6. Повітрявпускні вікна 2 розділені перегородками 7 (Фіг.2), що виступають за зовнішні обводи корпуса на 1м. Практичні випробування показали, що при довжині перегородок 7 меншій 0,6м. конфузор створює не досить стабільний потік повітря. Збільшення довжини перегородок 7 більше 1,5м економічно недоцільне. У верхній частині вікон розташований козирок 8 (Фіг.1), що виступає за зовнішні обводи корпуса 1 на 1м., утворюючи з вимощенням 4 і перегородками 7 повітрявпускний конфузор. Кут a між козирком 8 і стінкою корпуса 1 становить 60°. Край козирка 8 з'єднаний зі стінкою корпуса 1 додатковим щитом 9. Кут b між додатковим щитом 9 і стінкою корпуса 1 (при якому сніг не утримується на поверхні додаткового щита 9) становить 45° і менше. Зовнішні краї повітрявпускного конфузора (Фіг.2) містять стулки 10, закріплені на перегородках 7. Градирня працює звичайним способом. Перегородки 7 запобігають бічному краплинному віднесенню. Конфузор, утворений вимощенням 4, козирком 8 і перегородками 7 (Фіг.1), перенаправляє потоки повітря 11, незалежно від напрямку вітр у, перпендикулярно всередину і догори градирні, і впорядковує напрямок повітря, яке ежектується всередину градирні. Одночасно зменшується попадання крапель факела 12 на конструктивні елементи градирні. Це збільшує ефективність роботи градирні, при цьому в зимовий час зменшується зледеніння градирні. Додатковий щит 9 запобігає нагромадженню снігу в зимовий період на козирку 8 за рахунок більш гострого кута на хилу. На період сильного зниження температури зовнішнього повітря (нижче -20°С), стулки 10 закриваються (Фіг.2). Описане дозволяє зменшити імовірність зледеніння елементів градирні. Таким чином підвищена ефективність охолодження оборотної води, при запобіганні бічного краплинного віднесення і утворення полоїв у зимову пору року. 5 85446 Винахід може бути виконаний на відомому промисловому устаткуванні. Джерела інформації: 1. патент RU №2193148, МПК F28C1/00. пріоритет 2001.04.24г., опубл. 2002.11.20. Комп’ютерна в ерстка В. Клюкін 6 2. патент RU №2248510, МКИ F28C1/00. пріоритет 2003.04.24г., опубл. 2005.03.20. 3. патент RU №2244234, МКИ F28C1/00. пріоритет 2003.06.18г., опубл. 2005.01.10. - прототип. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
