Градирня
Номер патенту: 11629
Опубліковано: 16.01.2006
Автори: Кузьмінов Михайло Пилипович, Євтушенко Володимир Євгенійович, Прощин Генадій Миколайович, Василенко Олександр Сергійович, Петін Леонід Григорович, Коробейніков Микола Семенович, Лозовой Віктор Петрович
Формула / Реферат
Градирня, що містить піддон, вентилятор і корпус, а також розташовані в корпусі водорозподільник з форсунками, зрошувач і краплеуловлювач, яка відрізняється тим, що зрошувач виконаний у вигляді набору полімерних ґратчастих елементів, а в корпусі форсунок є вкладиші з похилими пазами.
Текст

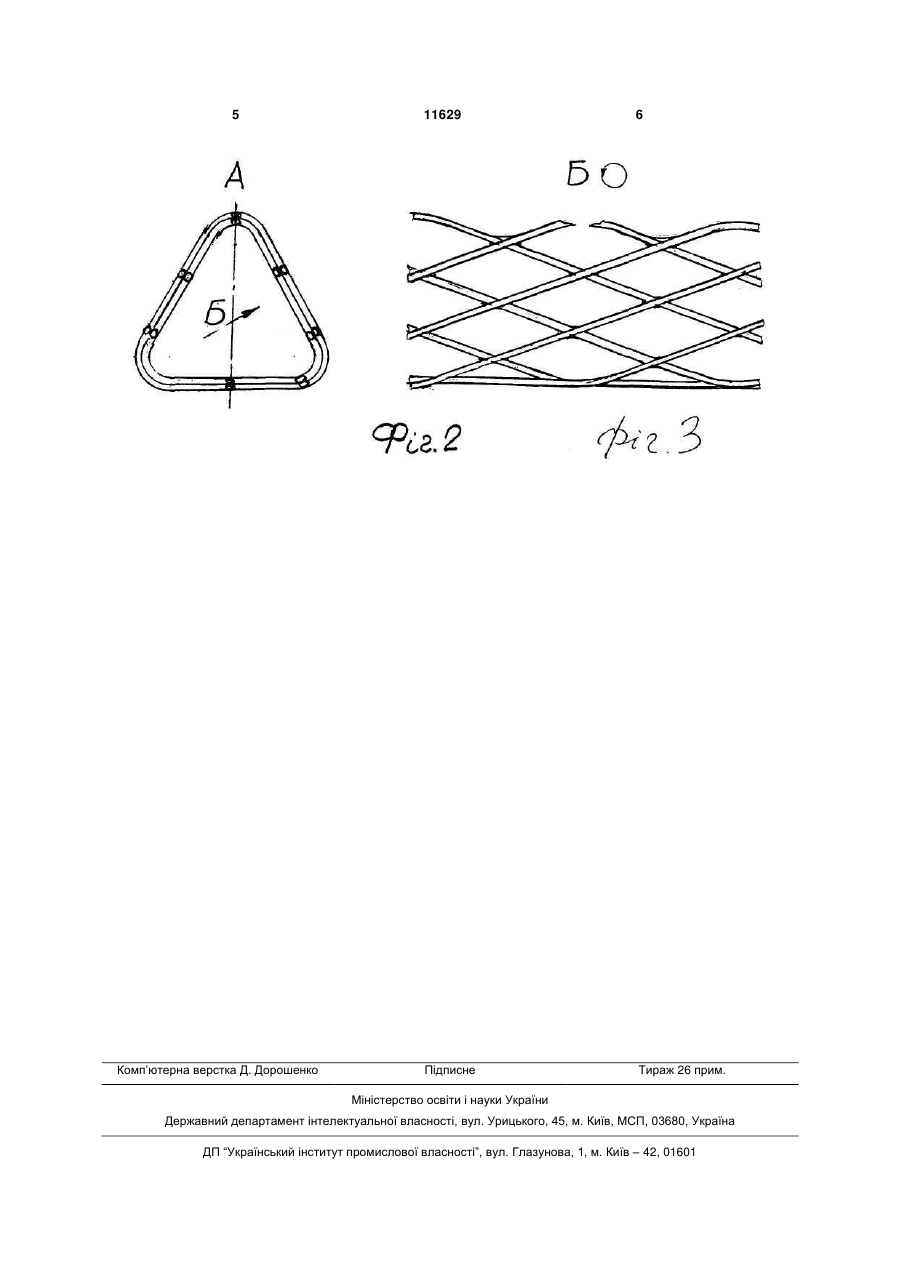

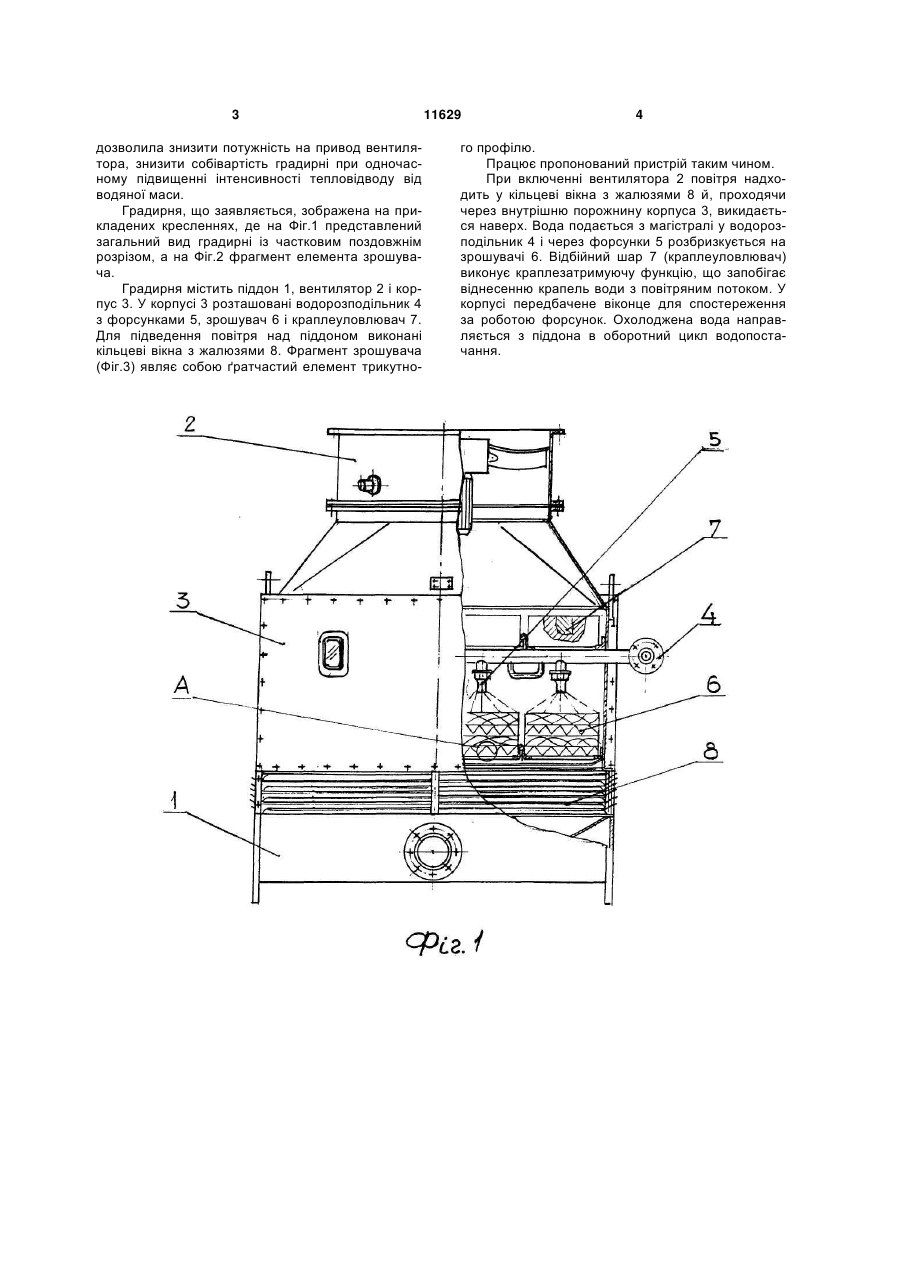

Градирня, що містить піддон, вентилятор і корпус, а також розташовані в корпусі водорозподільник з форсунками, зрошувач і краплеуловлювач, яка відрізняється тим, що зрошувач виконаний у вигляді набору полімерних ґратчастих елементів, а в корпусі форсунок є вкладиші з похилими пазами. (19) (21) u200501703 (22) 24.02.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Коробейніков Микола Семенович, Петін Леонід Григорович, Євтушенко Володимир Євгенійович, Кузьмінов Михайло Пилипович, Лозовой Віктор Петрович, Василенко Олександр Сергійович, Прощин Генадій Миколайович 3 дозволила знизити потужність на привод вентилятора, знизити собівартість градирні при одночасному підвищенні інтенсивності тепловідводу від водяної маси. Градирня, що заявляється, зображена на прикладених кресленнях, де на Фіг.1 представлений загальний вид градирні із частковим поздовжнім розрізом, а на Фіг.2 фрагмент елемента зрошувача. Градирня містить піддон 1, вентилятор 2 і корпус 3. У корпусі 3 розташовані водорозподільник 4 з форсунками 5, зрошувач 6 і краплеуловлювач 7. Для підведення повітря над піддоном виконані кільцеві вікна з жалюзями 8. Фрагмент зрошувача (Фіг.3) являє собою ґратчастий елемент трикутно 11629 4 го профілю. Працює пропонований пристрій таким чином. При включенні вентилятора 2 повітря надходить у кільцеві вікна з жалюзями 8 й, проходячи через внутрішню порожнину корпуса 3, викидається наверх. Вода подається з магістралі у водорозподільник 4 і через форсунки 5 розбризкується на зрошувачі 6. Відбійний шар 7 (краплеуловлювач) виконує краплезатримуючу функцію, що запобігає віднесенню крапель води з повітряним потоком. У корпусі передбачене віконце для спостереження за роботою форсунок. Охолоджена вода направляється з піддона в оборотний цикл водопостачання. 5 Комп’ютерна верстка Д. Дорошенко 11629 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCooling tower
Автори англійськоюPetin Leonid Grygorovych, Vasylenko Oleksandr Serhiyovych
Назва патенту російськоюГрадирня
Автори російськоюПетин Леонид Григорьевич, Василенко Александр Сергеевич
МПК / Мітки
МПК: F28C 1/02
Мітки: градирня
