Роликова проводка

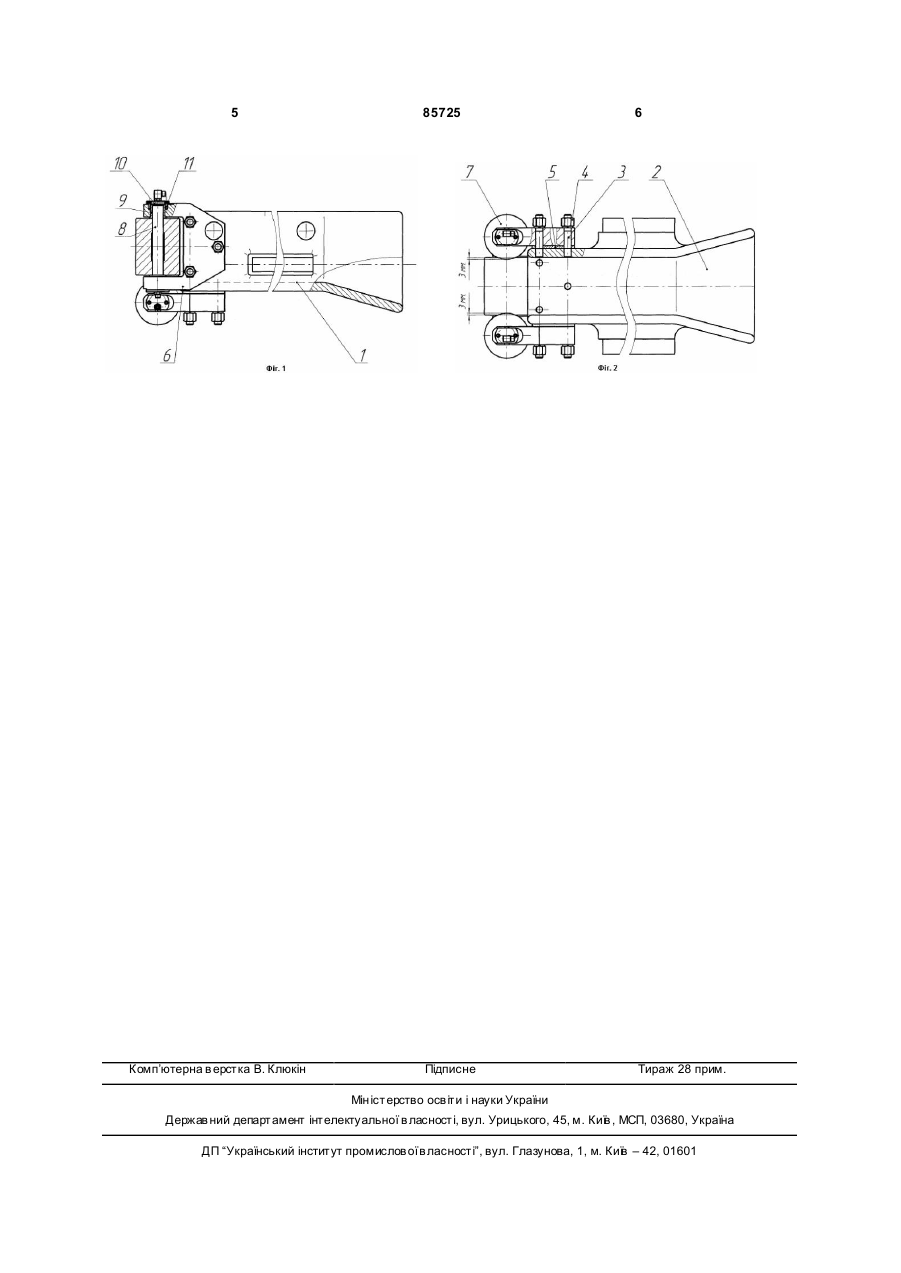

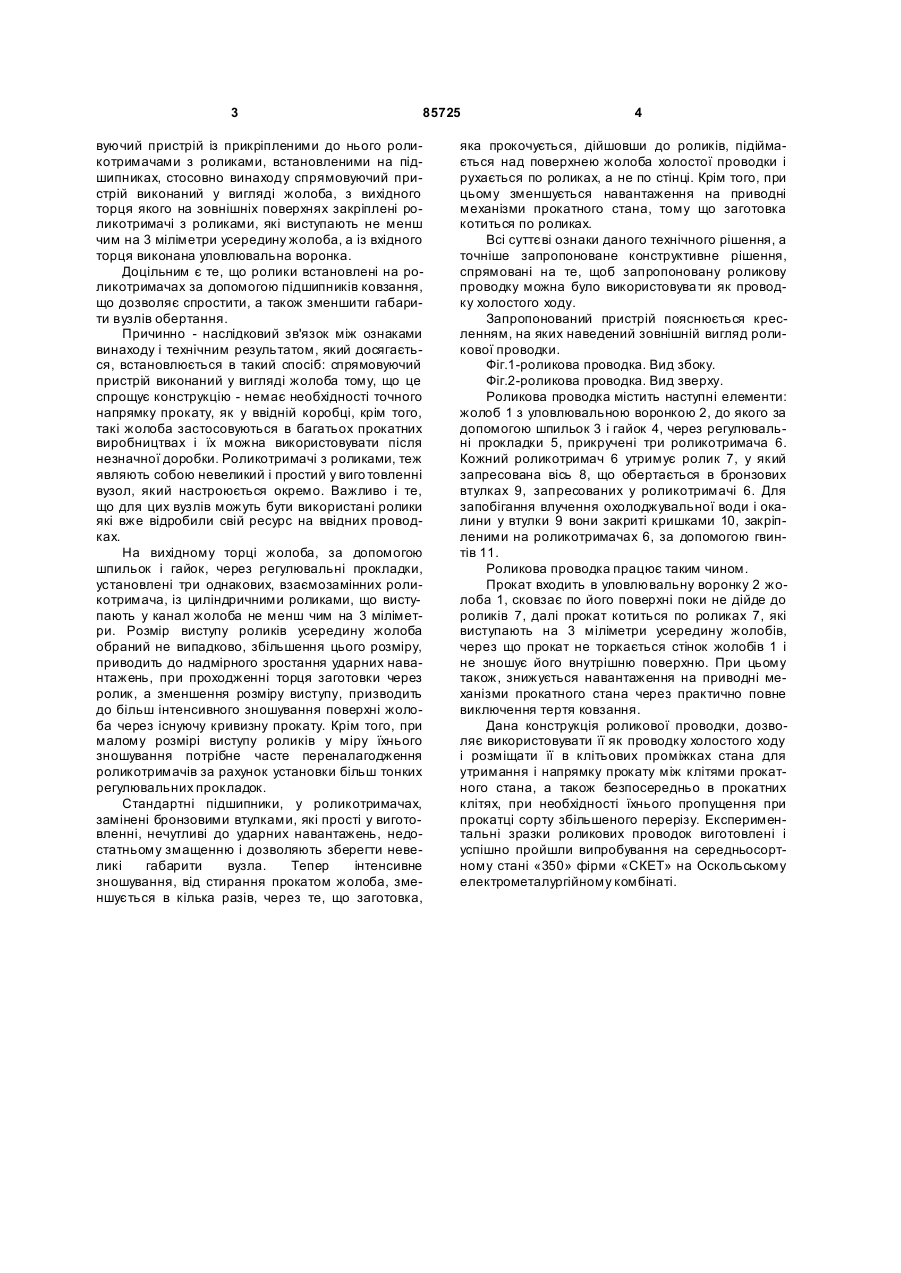

1. Роликова проводка, що включає спрямовуючий пристрій із прикріпленими до нього роликотримачами з роликами, встановленими на підшипниках, яка відрізняється тим, що спрямовуючий пристрій виконаний у вигляді жолоба, з вихідного торця якого на зовнішніх поверхнях закріплені роликотримачі з роликами, кожний з яких виступає не менш ніж на 3 міліметри усередину жолоба, а із вхідного торця виконана уловлювальна воронка. 2. Проводка за п. 1, яка відрізняється тим, що ролики встановлені на роликотримачах за допомогою підшипників ковзання. (19) (21) a200700706 (22) 23.01.2007 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ДОРОФЄЄВ ДМИТРО ВЕНІАМІНОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "ЕТАЛОН", U A (56) UA 4894250/27, 30.04.1999 UA 34394 C2, 15.02.2001 RU 30293 U1, 27.06.2003 SU 1713705 A1, 23.02.1992 JP 2000176503, 27.06.2000 3 85725 вуючий пристрій із прикріпленими до нього роликотримачами з роликами, встановленими на підшипниках, стосовно винаходу спрямовуючий пристрій виконаний у вигляді жолоба, з вихідного торця якого на зовнішніх поверхнях закріплені роликотримачі з роликами, які виступають не менш чим на 3 міліметри усередину жолоба, а із вхідного торця виконана уловлювальна воронка. Доцільним є те, що ролики встановлені на роликотримачах за допомогою підшипників ковзання, що дозволяє спростити, а також зменшити габарити вузлів обертання. Причинно - наслідковий зв'язок між ознаками винаходу і технічним результатом, який досягається, встановлюється в такий спосіб: спрямовуючий пристрій виконаний у вигляді жолоба тому, що це спрощує конструкцію - немає необхідності точного напрямку прокату, як у ввідній коробці, крім того, такі жолоба застосовуються в багатьох прокатних виробництвах і їх можна використовувати після незначної доробки. Роликотримачі з роликами, теж являють собою невеликий і простий у виго товленні вузол, який настроюється окремо. Важливо і те, що для цих вузлів можуть бути використані ролики які вже відробили свій ресурс на ввідних проводках. На вихідному торці жолоба, за допомогою шпильок і гайок, через регулювальні прокладки, установлені три однакових, взаємозамінних роликотримача, із циліндричними роликами, що виступають у канал жолоба не менш чим на 3 міліметри. Розмір виступу роликів усередину жолоба обраний не випадково, збільшення цього розміру, приводить до надмірного зростання ударних навантажень, при проходженні торця заготовки через ролик, а зменшення розміру виступу, призводить до більш інтенсивного зношування поверхні жолоба через існуючу кривизну прокату. Крім того, при малому розмірі виступу роликів у міру їхнього зношування потрібне часте переналагодження роликотримачів за рахунок установки більш тонких регулювальних прокладок. Стандартні підшипники, у роликотримачах, замінені бронзовими втулками, які прості у виготовленні, нечутливі до ударних навантажень, недостатньому змащенню і дозволяють зберегти невеликі габарити вузла. Тепер інтенсивне зношування, від стирання прокатом жолоба, зменшується в кілька разів, через те, що заготовка, 4 яка прокочується, дійшовши до роликів, підіймається над поверхнею жолоба холостої проводки і рухається по роликах, а не по стінці. Крім того, при цьому зменшується навантаження на приводні механізми прокатного стана, тому що заготовка котиться по роликах. Всі суттєві ознаки даного технічного рішення, а точніше запропоноване конструктивне рішення, спрямовані на те, щоб запропоновану роликову проводку можна було використовува ти як проводку холостого ходу. Запропонований пристрій пояснюється кресленням, на яких наведений зовнішній вигляд роликової проводки. Фіг.1-роликова проводка. Вид збоку. Фіг.2-роликова проводка. Вид зверху. Роликова проводка містить наступні елементи: жолоб 1 з уловлювальною воронкою 2, до якого за допомогою шпильок 3 і гайок 4, через регулювальні прокладки 5, прикручені три роликотримача 6. Кожний роликотримач 6 утримує ролик 7, у який запресована вісь 8, що обертається в бронзових втулках 9, запресованих у роликотримачі 6. Для запобігання влучення охолоджувальної води і окалини у втулки 9 вони закриті кришками 10, закріпленими на роликотримачах 6, за допомогою гвинтів 11. Роликова проводка працює таким чином. Прокат входить в уловлювальну воронку 2 жолоба 1, сковзає по його поверхні поки не дійде до роликів 7, далі прокат котиться по роликах 7, які виступають на 3 міліметри усередину жолобів, через що прокат не торкається стінок жолобів 1 і не зношує його внутрішню поверхню. При цьому також, знижується навантаження на приводні механізми прокатного стана через практично повне виключення тертя ковзання. Дана конструкція роликової проводки, дозволяє використовувати її як проводку холостого ходу і розміщати її в клітьових проміжках стана для утримання і напрямку прокату між клітями прокатного стана, а також безпосередньо в прокатних клітях, при необхідності їхнього пропущення при прокатці сорту збільшеного перерізу. Експериментальні зразки роликових проводок виготовлені і успішно пройшли випробування на середньосортному стані «350» фірми «СКЕТ» на Оскольському електрометалургійному комбінаті. 5 Комп’ютерна в ерстка В. Клюкін 85725 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
