Ввідна роликова коробка

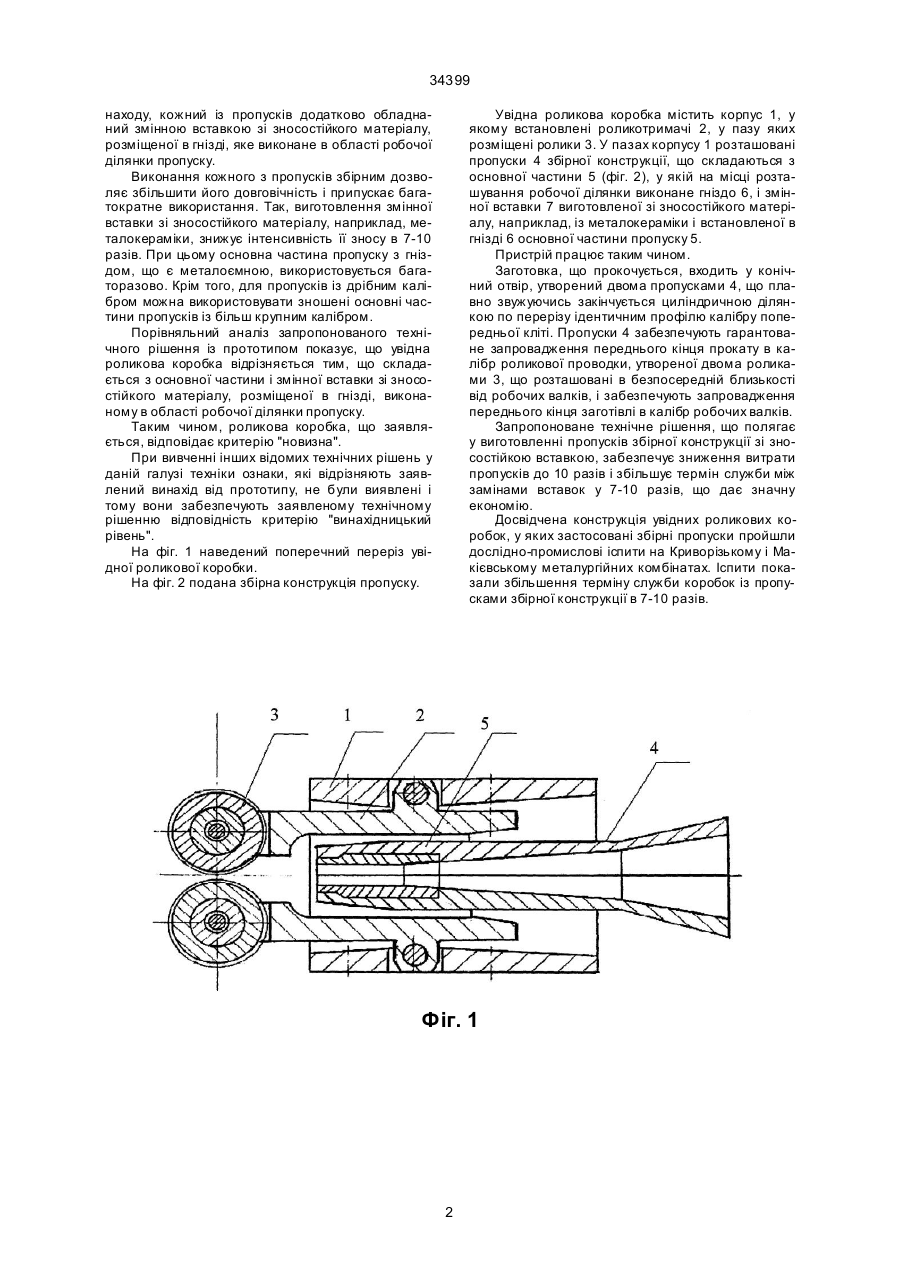

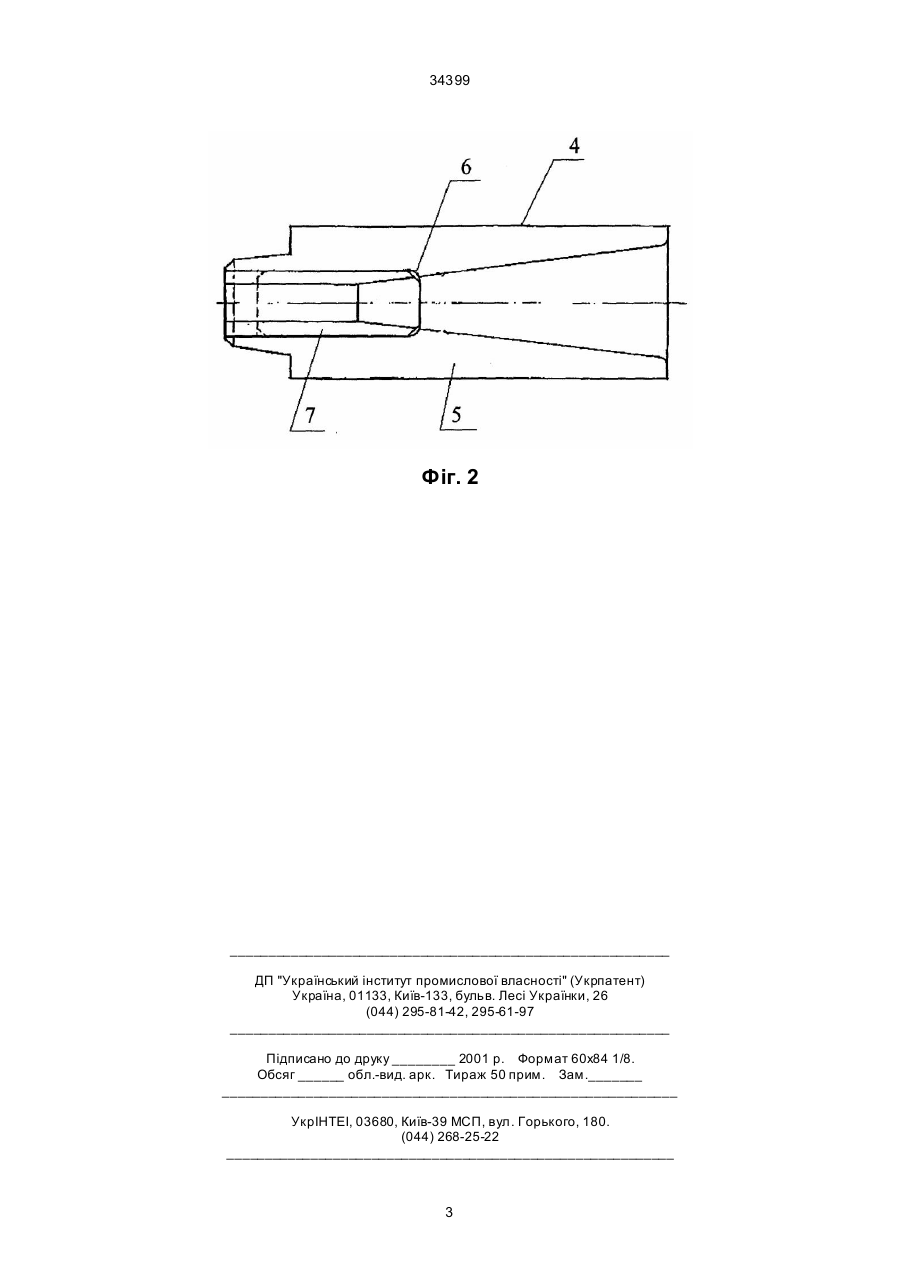

Увідна роликова коробка, що містить корпус, у якому встановлені пропуски, внутрішні поверхні яких створюють робочу ділянку, роликотримачі з роликовими вузлами, яка відрізняється тим, що, кожний із пропусків додатково обладнай змінною вставкою зі зносостійкого матеріалу, розміщеної в гнізді, виконаному в області робочої ділянки пропуску. (19) (21) 2000021185 (22) 29.02.2000 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Бабенко Михайло Антонович, Дарда Юрій Антонович, Петрусенко Леонід Олександрович, Алексєєв Володимир Павлович, Ковтуненко Володимир Євгенович 34399 находу, кожний із пропусків додатково обладнаний змінною вставкою зі зносостійкого матеріалу, розміщеної в гнізді, яке виконане в області робочої ділянки пропуску. Виконання кожного з пропусків збірним дозволяє збільшити його довговічність і припускає багатократне використання. Так, виготовлення змінної вставки зі зносостійкого матеріалу, наприклад, металокераміки, знижує інтенсивність її зносу в 7-10 разів. При цьому основна частина пропуску з гніздом, що є металоємною, використовується багаторазово. Крім того, для пропусків із дрібним калібром можна використовувати зношені основні частини пропусків із більш крупним калібром. Порівняльний аналіз запропонованого технічного рішення із прототипом показує, що увідна роликова коробка відрізняється тим, що складається з основної частини і змінної вставки зі зносостійкого матеріалу, розміщеної в гнізді, виконаному в області робочої ділянки пропуску. Таким чином, роликова коробка, що заявляється, відповідає критерію "новизна". При вивченні інших відомих технічних рішень у даній галузі техніки ознаки, які відрізняють заявлений винахід від прототипу, не були виявлені і тому вони забезпечують заявленому технічному рішенню відповідність критерію "винахідницький рівень". На фіг. 1 наведений поперечний переріз увідної роликової коробки. На фіг. 2 подана збірна конструкція пропуску. Увідна роликова коробка містить корпус 1, у якому встановлені роликотримачі 2, у пазу яких розміщені ролики 3. У пазах корпусу 1 розташовані пропуски 4 збірної конструкції, що складаються з основної частини 5 (фіг. 2), у якій на місці розташування робочої ділянки виконане гніздо 6, і змінної вставки 7 виготовленої зі зносостійкого матеріалу, наприклад, із металокераміки і встановленої в гнізді 6 основної частини пропуску 5. Пристрій працює таким чином. Заготовка, що прокочується, входить у конічний отвір, утворений двома пропусками 4, що плавно звужуючись закінчується циліндричною ділянкою по перерізу ідентичним профілю калібру попередньої кліті. Пропуски 4 забезпечують гарантоване запровадження переднього кінця прокату в калібр роликової проводки, утвореної двома роликами 3, що розташовані в безпосередній близькості від робочих валків, і забезпечують запровадження переднього кінця заготівлі в калібр робочих валків. Запропоноване технічне рішення, що полягає у виготовленні пропусків збірної конструкції зі зносостійкою вставкою, забезпечує зниження витрати пропусків до 10 разів і збільшує термін служби між замінами вставок у 7-10 разів, що дає значну економію. Досвідчена конструкція увідних роликових коробок, у яких застосовані збірні пропуски пройшли дослідно-промислові іспити на Криворізькому і Макієвському металургійних комбінатах. Іспити показали збільшення терміну служби коробок із пропусками збірної конструкції в 7-10 разів. Фіг. 1 2 34399 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
