Барабанна сушарка

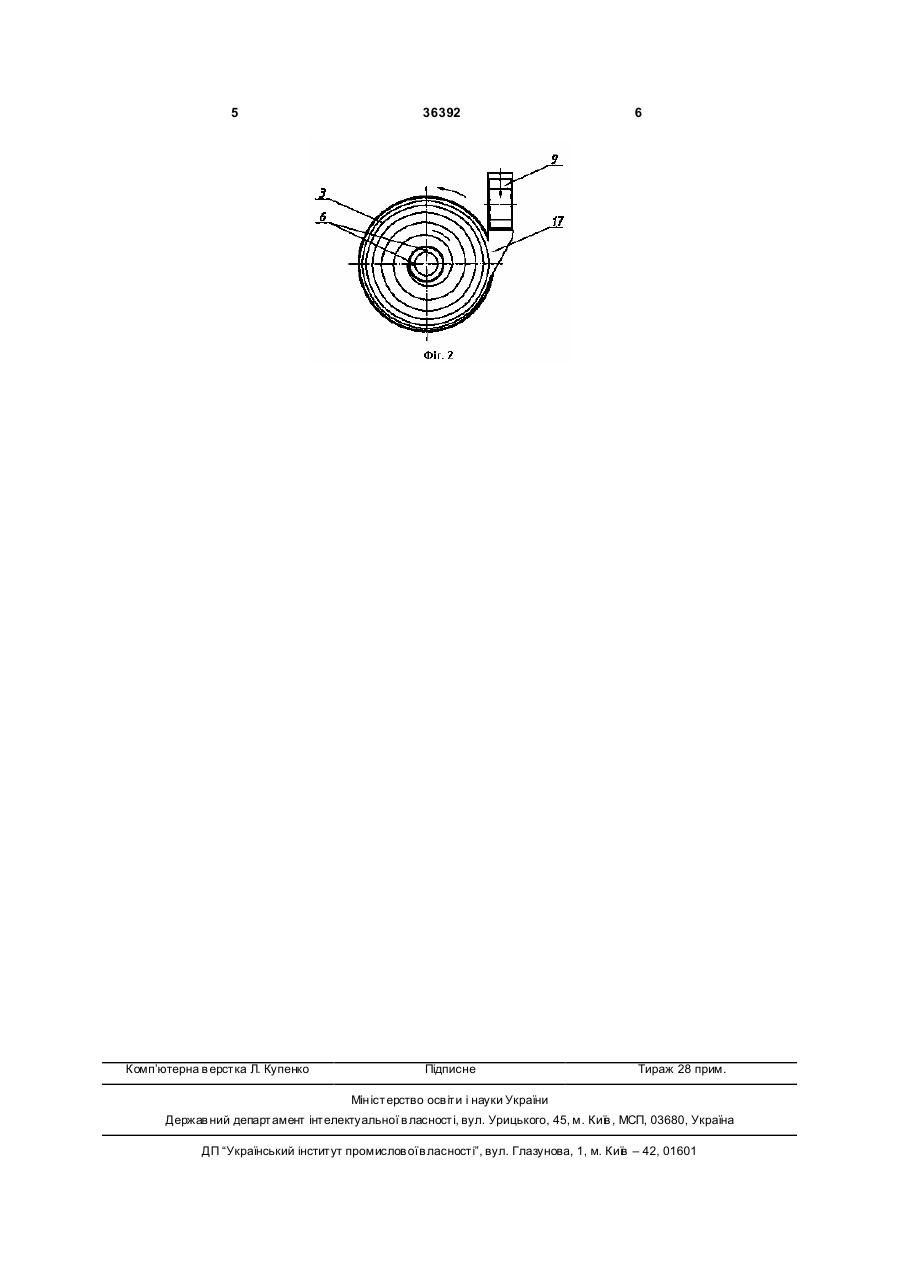

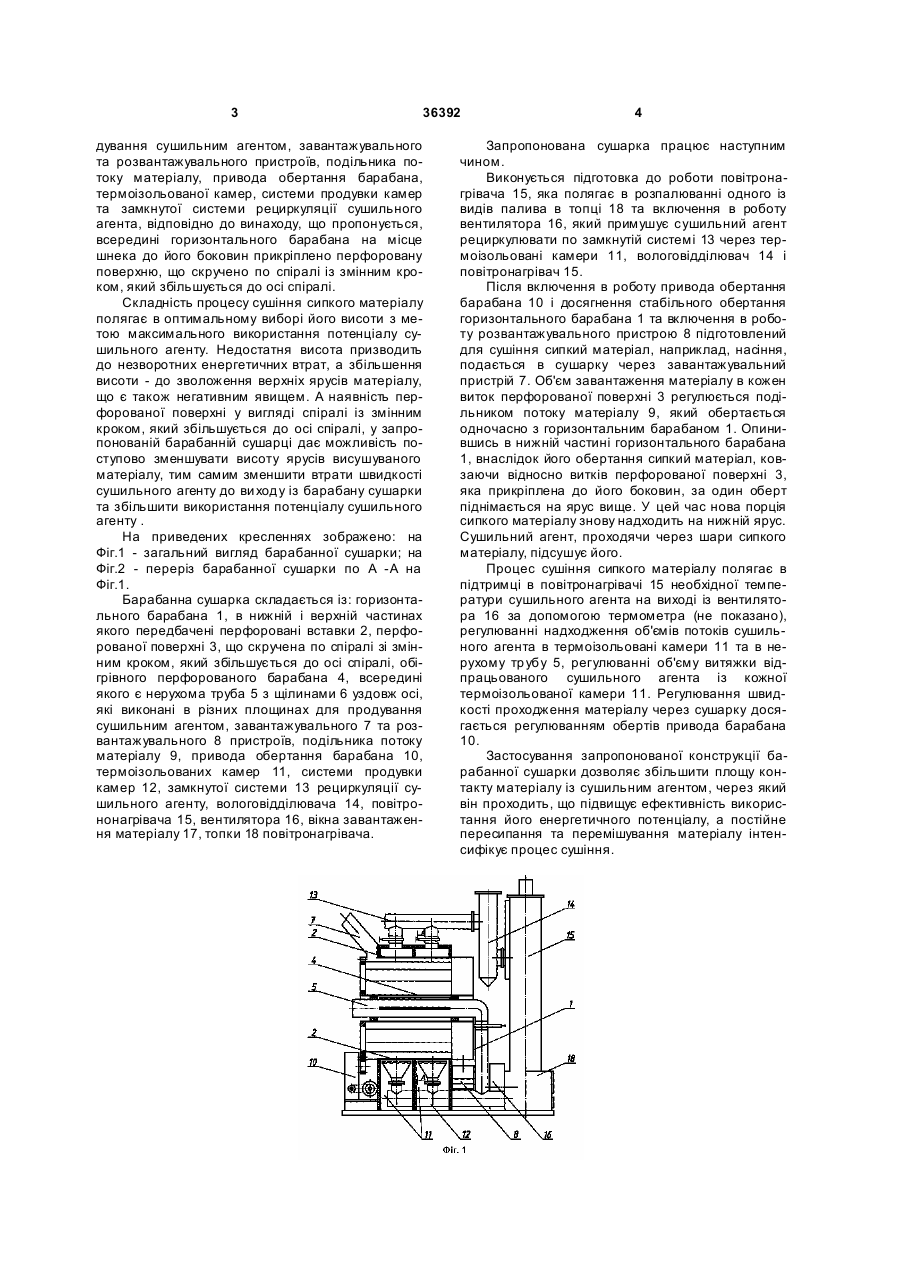

Барабанна сушарка, що містить горизонтальний барабан, в нижній і верхній частинах якого передбачені перфоровані вставки, обігрівний пер 3 36392 дування сушильним агентом, завантажувального та розвантажувального пристроїв, подільника потоку матеріалу, привода обертання барабана, термоізольованої камер, системи продувки камер та замкнутої системи рециркуляції сушильного агента, відповідно до винаходу, що пропонується, всередині горизонтального барабана на місце шнека до його боковин прикріплено перфоровану поверхню, що скручено по спіралі із змінним кроком, який збільшується до осі спіралі. Складність процесу сушіння сипкого матеріалу полягає в оптимальному виборі його висоти з метою максимального використання потенціалу сушильного агенту. Недостатня висота призводить до незворотних енергетичних втрат, а збільшення висоти - до зволоження верхніх ярусів матеріалу, що є також негативним явищем. А наявність перфорованої поверхні у вигляді спіралі із змінним кроком, який збільшується до осі спіралі, у запропонованій барабанній сушарці дає можливість поступово зменшувати висоту ярусів висушуваного матеріалу, тим самим зменшити втрати швидкості сушильного агенту до ви ходу із барабану сушарки та збільшити використання потенціалу сушильного агенту . На приведених кресленнях зображено: на Фіг.1 - загальний вигляд барабанної сушарки; на Фіг.2 - переріз барабанної сушарки по А -А на Фіг.1. Барабанна сушарка складається із: горизонтального барабана 1, в нижній і верхній частинах якого передбачені перфоровані вставки 2, перфорованої поверхні 3, що скручена по спіралі зі змінним кроком, який збільшується до осі спіралі, обігрівного перфорованого барабана 4, всередині якого є нерухома труба 5 з щілинами 6 уздовж осі, які виконані в різних площинах для продування сушильним агентом, завантажувального 7 та розвантажувального 8 пристроїв, подільника потоку матеріалу 9, привода обертання барабана 10, термоізольованих камер 11, системи продувки камер 12, замкнутої системи 13 рециркуляції сушильного агенту, вологовідділювача 14, повітрононагрівача 15, вентилятора 16, вікна завантаження матеріалу 17, топки 18 повітронагрівача. 4 Запропонована сушарка працює наступним чином. Виконується підготовка до роботи повітронагрівача 15, яка полягає в розпалюванні одного із видів палива в топці 18 та включення в роботу вентилятора 16, який примушує сушильний агент рециркулювати по замкнутій системі 13 через термоізольовані камери 11, вологовідділювач 14 і повітронагрівач 15. Після включення в роботу привода обертання барабана 10 і досягнення стабільного обертання горизонтального барабана 1 та включення в роботу розвантажувального пристрою 8 підготовлений для сушіння сипкий матеріал, наприклад, насіння, подається в сушарку через завантажувальний пристрій 7. Об'єм завантаження матеріалу в кожен виток перфорованої поверхні 3 регулюється подільником потоку матеріалу 9, який обертається одночасно з горизонтальним барабаном 1. Опинившись в нижній частині горизонтального барабана 1, внаслідок його обертання сипкий матеріал, ковзаючи відносно витків перфорованої поверхні 3, яка прикріплена до його боковин, за один оберт піднімається на ярус вище. У цей час нова порція сипкого матеріалу знову надходить на нижній ярус. Сушильний агент, проходячи через шари сипкого матеріалу, підсушує його. Процес сушіння сипкого матеріалу полягає в підтримці в повітронагрівачі 15 необхідної температури сушильного агента на виході із вентилятора 16 за допомогою термометра (не показано), регулюванні надходження об'ємів потоків сушильного агента в термоізольовані камери 11 та в нерухому тр убу 5, регулюванні об'єму витяжки відпрацьованого сушильного агента із кожної термоізольованої камери 11. Регулювання швидкості проходження матеріалу через сушарку досягається регулюванням обертів привода барабана 10. Застосування запропонованої конструкції барабанної сушарки дозволяє збільшити площу контакту матеріалу із сушильним агентом, через який він проходить, що підвищує ефективність використання його енергетичного потенціалу, а постійне пересипання та перемішування матеріалу інтенсифікує процес сушіння. 5 Комп’ютерна в ерстка Л. Купенко 36392 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
