Пристрій для транспортування і очистки коренебульбоплодів

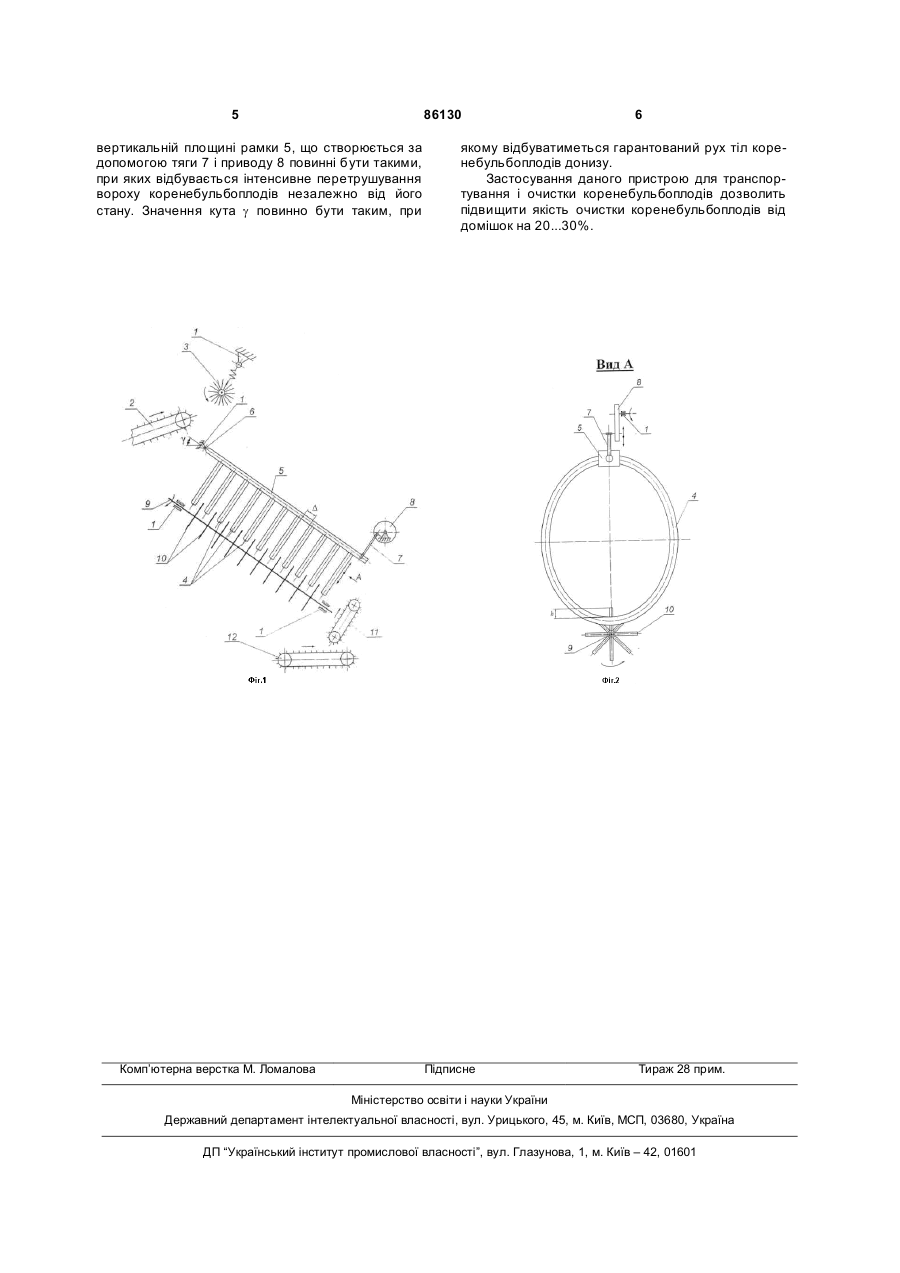

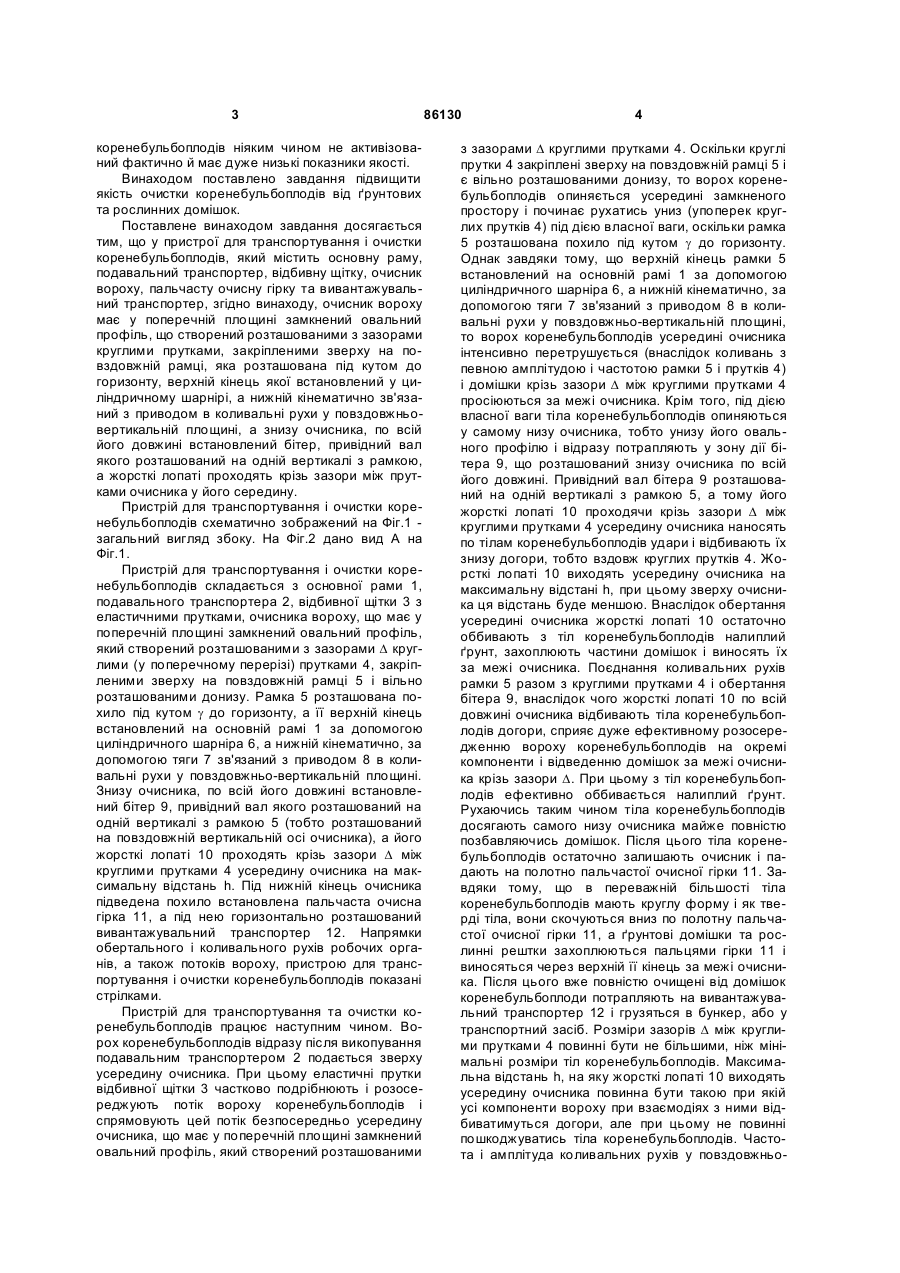

Пристрій для транспортування і очистки коренебульбоплодів, який включає основну раму, по 3 коренебульбоплодів ніяким чином не активізований фактично й має дуже низькі показники якості. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від ґрунтових та рослинних домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить основну раму, подавальний транспортер, відбивну щітку, очисник вороху, пальчасту очисну гірку та вивантажувальний транспортер, згідно винаходу, очисник вороху має у поперечній площині замкнений овальний профіль, що створений розташованими з зазорами круглими прутками, закріпленими зверху на повздовжній рамці, яка розташована під кутом до горизонту, верхній кінець якої встановлений у циліндричному шарнірі, а нижній кінематично зв'язаний з приводом в коливальні рухи у повздовжньовертикальній площині, а знизу очисника, по всій його довжині встановлений бітер, привідний вал якого розташований на одній вертикалі з рамкою, а жорсткі лопаті проходять крізь зазори між прутками очисника у його середину. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подавального транспортера 2, відбивної щітки 3 з еластичними прутками, очисника вороху, що має у поперечній площині замкнений овальний профіль, який створений розташованими з зазорами D круглими (у поперечному перерізі) прутками 4, закріпленими зверху на повздовжній рамці 5 і вільно розташованими донизу. Рамка 5 розташована похило під кутом g до горизонту, а її верхній кінець встановлений на основній рамі 1 за допомогою циліндричного шарніра 6, а нижній кінематично, за допомогою тяги 7 зв'язаний з приводом 8 в коливальні рухи у повздовжньо-вертикальній площині. Знизу очисника, по всій його довжині встановлений бітер 9, привідний вал якого розташований на одній вертикалі з рамкою 5 (тобто розташований на повздовжній вертикальній осі очисника), а його жорсткі лопаті 10 проходять крізь зазори D між круглими прутками 4 усередину очисника на максимальну відстань h. Під нижній кінець очисника підведена похило встановлена пальчаста очисна гірка 11, а під нею горизонтально розташований вивантажувальний транспортер 12. Напрямки обертального і коливального рухів робочих органів, а також потоків вороху, пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів відразу після викопування подавальним транспортером 2 подається зверху усередину очисника. При цьому еластичні прутки відбивної щітки 3 частково подрібнюють і розосереджують потік вороху коренебульбоплодів і спрямовують цей потік безпосередньо усередину очисника, що має у поперечній площині замкнений овальний профіль, який створений розташованими 86130 4 з зазорами D круглими прутками 4. Оскільки круглі прутки 4 закріплені зверху на повздовжній рамці 5 і є вільно розташованими донизу, то ворох коренебульбоплодів опиняється усередині замкненого простору і починає рухатись униз (упоперек круглих прутків 4) під дією власної ваги, оскільки рамка 5 розташована похило під кутом g до горизонту. Однак завдяки тому, що верхній кінець рамки 5 встановлений на основній рамі 1 за допомогою циліндричного шарніра 6, а нижній кінематично, за допомогою тяги 7 зв'язаний з приводом 8 в коливальні рухи у повздовжньо-вертикальній площині, то ворох коренебульбоплодів усередині очисника інтенсивно перетрушується (внаслідок коливань з певною амплітудою і частотою рамки 5 і прутків 4) і домішки крізь зазори D між круглими прутками 4 просіюються за межі очисника. Крім того, під дією власної ваги тіла коренебульбоплодів опиняються у самому низу очисника, тобто унизу його овального профілю і відразу потрапляють у зону дії бітера 9, що розташований знизу очисника по всій його довжині. Привідний вал бітера 9 розташований на одній вертикалі з рамкою 5, а тому його жорсткі лопаті 10 проходячи крізь зазори D між круглими прутками 4 усередину очисника наносять по тілам коренебульбоплодів удари і відбивають їх знизу догори, тобто вздовж круглих прутків 4. Жорсткі лопаті 10 виходять усередину очисника на максимальну відстані h, при цьому зверху очисника ця відстань буде меншою. Внаслідок обертання усерединіочисника жорсткі лопаті 10 остаточно оббивають з тіл коренебульбоплодів налиплий ґрунт, захоплюють частини домішок і виносять їх за межі очисника. Поєднання коливальних рухів рамки 5 разом з круглими прутками 4 і обертання бітера 9, внаслідок чого жорсткі лопаті 10 по всій довжині очисника відбивають тіла коренебульбоплодів догори, сприяє дуже ефективному розосередженню вороху коренебульбоплодів на окремі компоненти і відведенню домішок за межі очисника крізь зазори D. При цьому з тіл коренебульбоплодів ефективно оббивається налиплий ґрунт. Рухаючись таким чином тіла коренебульбоплодів досягають самого низу очисника майже повністю позбавляючись домішок. Після цього тіла коренебульбоплодів остаточно залишають очисник і падають на полотно пальчастої очисної гірки 11. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 11, а ґрунтові домішки та рослинні рештки захоплюються пальцями гірки 11 і виносяться через верхній її кінець за межі очисника. Після цього вже повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 12 і грузяться в бункер, або у транспортний засіб. Розміри зазорів D між круглими прутками 4 повинні бути не більшими, ніж мінімальні розміри тіл коренебульбоплодів. Максимальна відстань h, на яку жорсткі лопаті 10 виходять усередину очисника повинна бути такою при якій усі компоненти вороху при взаємодіях з ними відбиватимуться догори, але при цьому не повинні пошкоджуватись тіла коренебульбоплодів. Частота і амплітуда коливальних рухів у повздовжньо 5 86130 вертикальній площині рамки 5, що створюється за допомогою тяги 7 і приводу 8 повинні бути такими, при яких відбувається інтенсивне перетрушування вороху коренебульбоплодів незалежно від його стану. Значення кута g повинно бути таким, при Комп’ютерна верстка М. Ломалова 6 якому відбуватиметься гарантований рух тіл коренебульбоплодів донизу. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 20...30%. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
