Пристрій для транспортування і очистки коренебульбоплодів

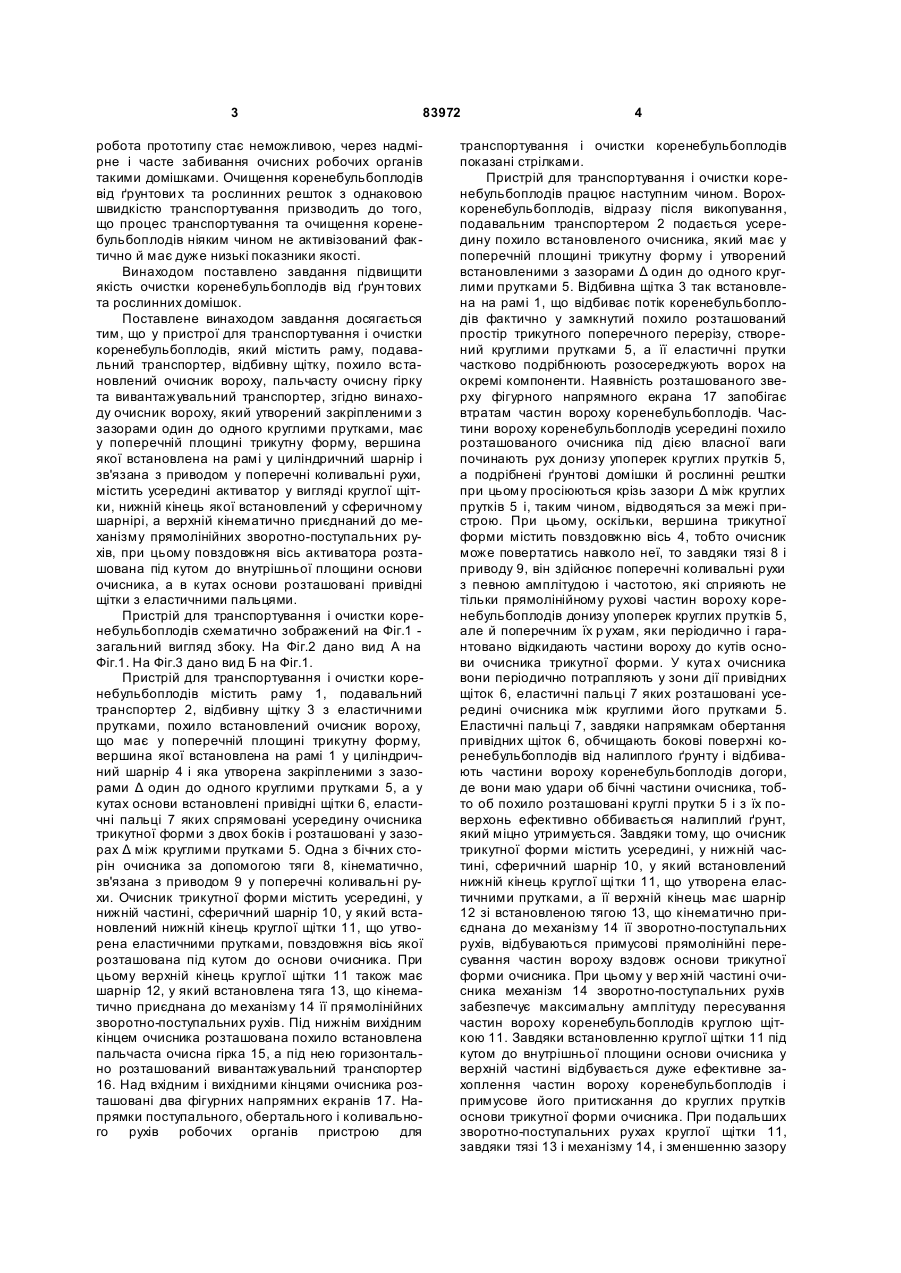

Пристрій для транспортування та очистки коренебульбоплодів, який містить раму, подаваль 3 83972 робота прототипу стає неможливою, через надмірне і часте забивання очисних робочих органів такими домішками. Очищення коренебульбоплодів від ґрунтови х та рослинних решток з однаковою швидкістю транспортування призводить до того, що процес транспортування та очищення коренебульбоплодів ніяким чином не активізований фак тично й має дуже низькі показники якості. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від ґрун тових та рослинних домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, похило встановлений очисник вороху, пальчасту очисну гірку та вивантажувальний транспортер, згідно винаходу очисник вороху, який утворений закріпленими з зазорами один до одного круглими прутками, має у поперечній площині трикутну форму, вершина якої встановлена на рамі у циліндричний шарнір і зв'язана з приводом у поперечні коливальні рухи, містить усередині активатор у вигляді круглої щітки, нижній кінець якої встановлений у сферичному шарнірі, а верхній кінематично приєднаний до механізму прямолінійних зворотно-поступальних рухів, при цьому повздовжня вісь активатора розташована під кутом до внутрішньої площини основи очисника, а в кутах основи розташовані привідні щітки з еластичними пальцями. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. На Фіг.3 дано вид Б на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів містить раму 1, подавальний транспортер 2, відбивну щітку 3 з еластичними прутками, похило встановлений очисник вороху, що має у поперечній площині трикутну форму, вершина якої встановлена на рамі 1 у циліндричний шарнір 4 і яка утворена закріпленими з зазорами Δ один до одного круглими прутками 5, а у кутах основи встановлені привідні щітки 6, еластичні пальці 7 яких спрямовані усередину очисника трикутної форми з двох боків і розташовані у зазорах Δ між круглими прутками 5. Одна з бічних сторін очисника за допомогою тяги 8, кінематично, зв'язана з приводом 9 у поперечні коливальні рухи. Очисник трикутної форми містить усередині, у нижній частині, сферичний шарнір 10, у який встановлений нижній кінець круглої щітки 11, що утворена еластичними прутками, повздовжня вісь якої розташована під кутом до основи очисника. При цьому верхній кінець круглої щітки 11 також має шарнір 12, у який встановлена тяга 13, що кінематично приєднана до механізму 14 її прямолінійних зворотно-поступальних рухів. Під нижнім вихідним кінцем очисника розташована похило встановлена пальчаста очисна гірка 15, а під нею горизонтально розташований вивантажувальний транспортер 16. Над вхідним і вихідними кінцями очисника розташовані два фігурних напрямних екранів 17. Напрямки поступального, обертального і коливального рухів робочих органів пристрою для 4 транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворохкоренебульбоплодів, відразу після викопування, подавальним транспортером 2 подається усередину похило встановленого очисника, який має у поперечній площині трикутну форму і утворений встановленими з зазорами Δ один до одного круглими прутками 5. Відбивна щітка 3 так встановлена на рамі 1, що відбиває потік коренебульбоплодів фактично у замкнутий похило розташований простір трикутного поперечного перерізу, створений круглими прутками 5, а її еластичні прутки частково подрібнюють розосереджують ворох на окремі компоненти. Наявність розташованого зверху фігурного напрямного екрана 17 запобігає втратам частин вороху коренебульбоплодів. Частини вороху коренебульбоплодів усередині похило розташованого очисника під дією власної ваги починають рух донизу упоперек круглих прутків 5, а подрібнені ґрунтові домішки й рослинні рештки при цьому просіюються крізь зазори Δ між круглих прутків 5 і, таким чином, відводяться за межі пристрою. При цьому, оскільки, вершина трикутної форми містить повздовжню вісь 4, тобто очисник може повертатись навколо неї, то завдяки тязі 8 і приводу 9, він здійснює поперечні коливальні рухи з певною амплітудою і частотою, які сприяють не тільки прямолінійному рухові частин вороху коренебульбоплодів донизу упоперек круглих прутків 5, але й поперечним їх р ухам, яки періодично і гарантовано відкидають частини вороху до кутів основи очисника трикутної форми. У кута х очисника вони періодично потрапляють у зони дії привідних щіток 6, еластичні пальці 7 яких розташовані усередині очисника між круглими його прутками 5. Еластичні пальці 7, завдяки напрямкам обертання привідних щіток 6, обчищають бокові поверхні коренебульбоплодів від налиплого ґрунту і відбивають частини вороху коренебульбоплодів догори, де вони маю удари об бічні частини очисника, тобто об похило розташовані круглі прутки 5 і з їх поверхонь ефективно оббивається налиплий ґрунт, який міцно утримується. Завдяки тому, що очисник трикутної форми містить усередині, у нижній частині, сферичний шарнір 10, у який встановлений нижній кінець круглої щі тки 11, що утворена еластичними прутками, а її верхній кінець має шарнір 12 зі встановленою тягою 13, що кінематично приєднана до механізму 14 її зворотно-поступальних рухів, відбуваються примусові прямолінійні пересування частин вороху вздовж основи трикутної форми очисника. При цьому у вер хній частині очисника механізм 14 зворотно-поступальних рухів забезпечує максимальну амплітуду пересування частин вороху коренебульбоплодів круглою щіткою 11. Завдяки встановленню круглої щітки 11 під кутом до внутрішньої площини основи очисника у верхній частині відбувається дуже ефективне захоплення частин вороху коренебульбоплодів і примусове його притискання до круглих прутків основи трикутної форми очисника. При подальших зворотно-поступальних рухах круглої щітки 11, завдяки тязі 13 і механізму 14, і зменшенню зазору 5 83972 між нижньою площиною основи очисника відбувається примусове ефективне продавлювання ґрунтових домішок і рослинних решток крізь зазори Δ між круглими прутками 5. Еластичні прутки круглої щітки 11 при цьому не пошкоджують бокові поверхні коренебульбоплодів. При поєднанні зворотнопоступальних р ухів круглої щітки 11 і коливальних рухах у цілому очисника відбувається дуже ефективне розділення вороху на окремі компоненти і примусове гарантоване відведення домішок крізь основу очисника. Таким чином, у цілому усередині очисника відбувається складний, зигзагоподібний рух частин вороху коренебульбоплодів, що здійснюються вздовж і у поперек кругли х прутків 5 і, завдяки напрямкам обертання привідних щіток 6, просторовий рух. Поперечні коливальні рухи очисника завдяки приводу 9 сприяють дуже ефективному примусовому сепаруванню домішок, які фактично з усіх боків очисника відводяться за межі пристрою. Крім цього еластичні лопаті 7 привідних щіток 6 також самі захоплюють дрібні ґрунтові домішки і рослинні рештки і примусово їх відводять із середини очисника. Еластичні прутки круглої щітки 11 при її поступальних рухах е фективно розтягують ворох, поділяючи його на окремі компоненти, а при зменшенні зазору між нижньою основою очисника і круглою щіткою 11 примусово захоплюють і протягують вздовж круглих прутків 5 тіла коренебульбоплодів, ефективно очищуючи їх бокові поверхні від домішок. Рухаючись таким чином тіла коренебульбоплодів досягають нижньої, вихідної частини похило встановленого очисника майже повністю позбавляючись ґрунтових домішок і рослинних решток. Найменший зазор між круглою щіткою 11 і нижньою основою очисника трикутної форми не заважає виходу коренебульбоплодів з очисника. Після цього тіла коренебульбоплодів остаточно залишають похило встановлений очис 6 ник і, не втрачаючись, завдяки нижньому фігурному екрану 17 падають на полотно пальчастої очисної гірки 15. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму, і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 15, а значно подрібнені ґрунтові домішки та рослинні рештки, які ще залишились до цього, захоплюються пальцями очисної гірки 15 і виносяться через верхній її кінець за межі очисника. Після цього вже повністю очищені від домішок тіла коренебульбоплодів потрапляють на вивантажувальний транспортер 16 і грузяться в бункер, або у транспортний засіб. Розміри зазорів Δ між круглими прутками 5 повинні бути не більшими, ніж мінімальні розміри тіл коренебульбоплодів. При цьому розміри зазорів Δ також повинні бути такими, щоб не відбувалось заклинювання еластичних пальців 7 привідних щіток 6 між круглими прутками 5 у нижніх кутах основи очисника. Кутові швидкості обертання привідних щіток 6 повинні враховувати ступінь забрудненості вороху ґрун товими та рослинними рештками, щільність вороху, його вологість, наявність міцних ґрунтови х включень тощо. Частота і амплітуда коливальних рухів, що створюються приводом 9 очисника повинні бути такими, при яких відбувається інтенсивне перетрушування вороху коренебульбоплодів незалежно від його стану і фактично примусове відведення вороху крізь зазори Δ між круглими прутками 5 і еластичними пальцями 7. Максимальна амплітуда пересування верхнього кінця круглої щітки 11 визначається розмірами самого очисника трикутної поперечної форми. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від ґрунтови х та рослинних домішок 15...20%. 7 Комп’ютерна в ерстка В. Клюкін 83972 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
