Механізм відтяжки полотна круглов’язальної машини

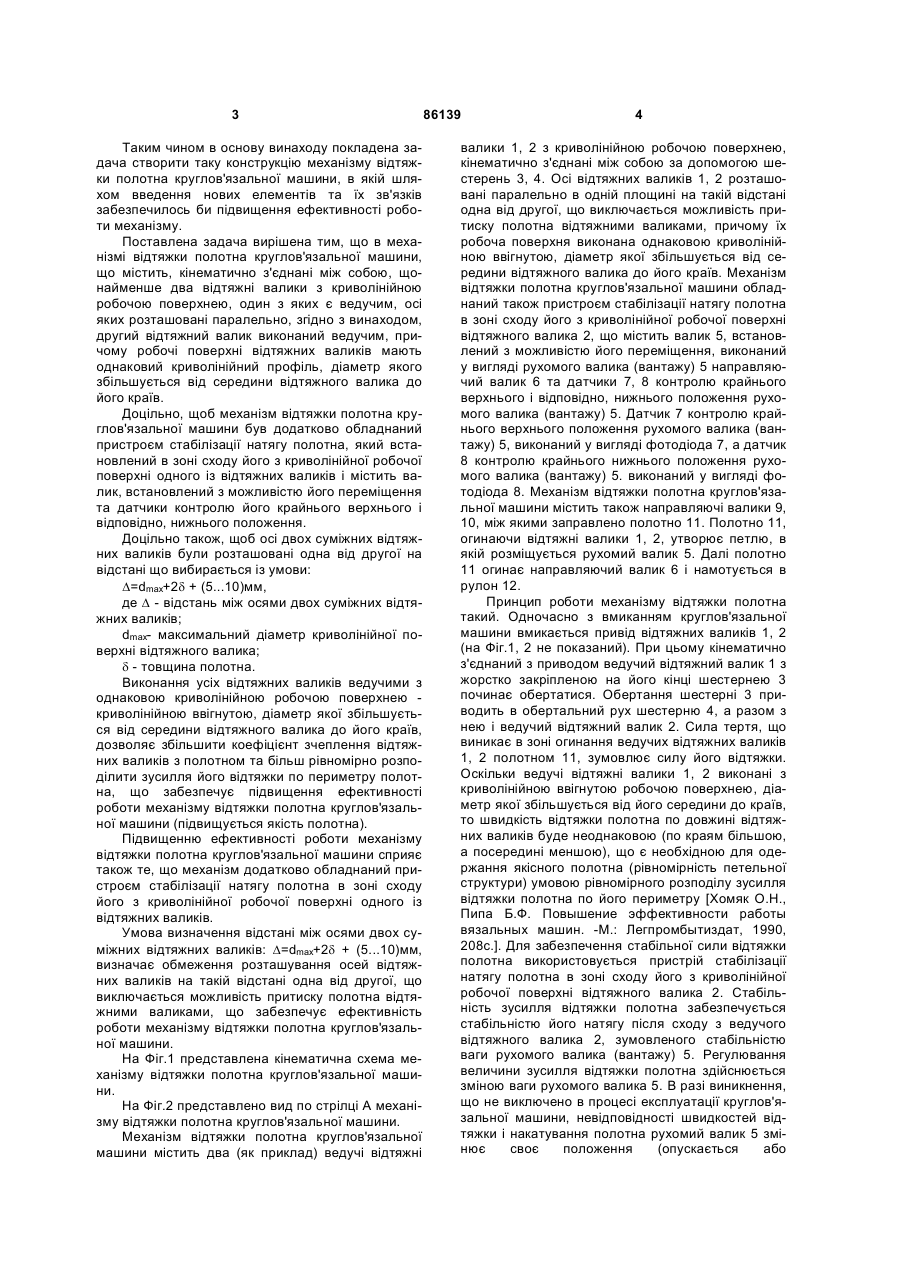

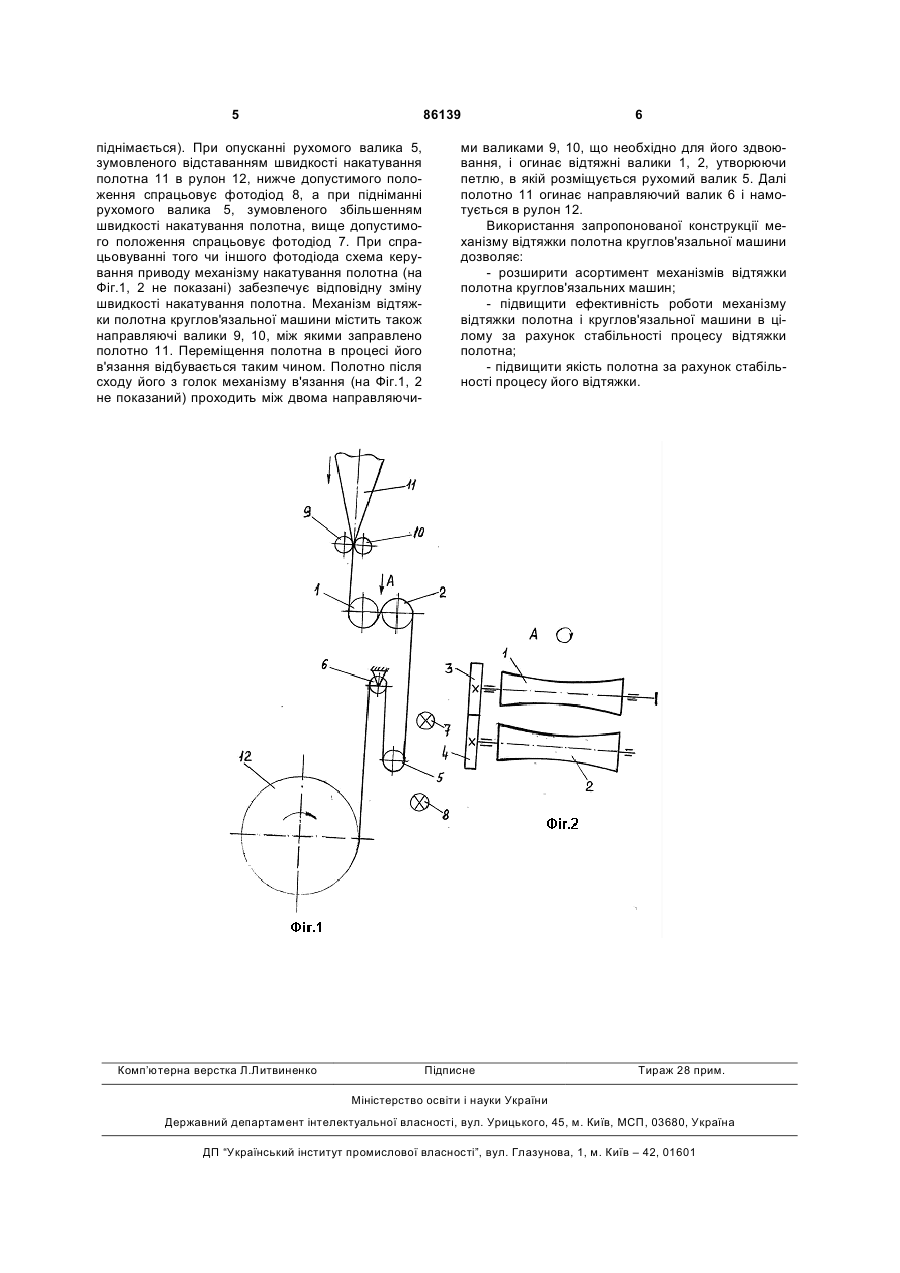

1. Механізм відтяжки полотна круглов'язальної машини, що містить кінематично з'єднані між собою щонайменше два відтяжні валики з криволінійною робочою поверхнею, один з яких є ведучим, осі яких розташовані паралельно, який відрізняється тим, що другий відтяжний валик виконаний ведучим, причому робочі поверхні відтяжних валиків мають однаковий криволінійний 2 C2 1 3 Таким чином в основу винаходу покладена задача створити таку конструкцію механізму відтяжки полотна круглов'язальної машини, в якій шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення ефективності роботи механізму. Поставлена задача вирішена тим, що в механізмі відтяжки полотна круглов'язальної машини, що містить, кінематично з'єднані між собою, щонайменше два відтяжні валики з криволінійною робочою поверхнею, один з яких є ведучим, осі яких розташовані паралельно, згідно з винаходом, другий відтяжний валик виконаний ведучим, причому робочі поверхні відтяжних валиків мають однаковий криволінійний профіль, діаметр якого збільшується від середини відтяжного валика до його країв. Доцільно, щоб механізм відтяжки полотна круглов'язальної машини був додатково обладнаний пристроєм стабілізації натягу полотна, який встановлений в зоні сходу його з криволінійної робочої поверхні одного із відтяжних валиків і містить валик, встановлений з можливістю його переміщення та датчики контролю його крайнього верхнього і відповідно, нижнього положення. Доцільно також, щоб осі двох суміжних відтяжних валиків були розташовані одна від другої на відстані що вибирається із умови: D=dmax+2d + (5...10)мм, де D - відстань між осями двох суміжних відтяжних валиків; dmax- максимальний діаметр криволінійної поверхні відтяжного валика; d - товщина полотна. Виконання усіх відтяжних валиків ведучими з однаковою криволінійною робочою поверхнею криволінійною ввігнутою, діаметр якої збільшується від середини відтяжного валика до його країв, дозволяє збільшити коефіцієнт зчеплення відтяжних валиків з полотном та більш рівномірно розподілити зусилля його відтяжки по периметру полотна, що забезпечує підвищення ефективності роботи механізму відтяжки полотна круглов'язальної машини (підвищується якість полотна). Підвищенню ефективності роботи механізму відтяжки полотна круглов'язальної машини сприяє також те, що механізм додатково обладнаний пристроєм стабілізації натягу полотна в зоні сходу його з криволінійної робочої поверхні одного із відтяжних валиків. Умова визначення відстані між осями двох суміжних відтяжних валиків: D=dmax+2d + (5...10)мм, визначає обмеження розташування осей відтяжних валиків на такій відстані одна від другої, що виключається можливість притиску полотна відтяжними валиками, що забезпечує ефективність роботи механізму відтяжки полотна круглов'язальної машини. На Фіг.1 представлена кінематична схема механізму відтяжки полотна круглов'язальної машини. На Фіг.2 представлено вид по стрілці А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить два (як приклад) ведучі відтяжні 86139 4 валики 1, 2 з криволінійною робочою поверхнею, кінематично з'єднані між собою за допомогою шестерень 3, 4. Осі відтяжних валиків 1, 2 розташовані паралельно в одній площині на такій відстані одна від другої, що виключається можливість притиску полотна відтяжними валиками, причому їх робоча поверхня виконана однаковою криволінійною ввігнутою, діаметр якої збільшується від середини відтяжного валика до його країв. Механізм відтяжки полотна круглов'язальної машини обладнаний також пристроєм стабілізації натягу полотна в зоні сходу його з криволінійної робочої поверхні відтяжного валика 2, що містить валик 5, встановлений з можливістю його переміщення, виконаний у вигляді рухомого валика (вантажу) 5 направляючий валик 6 та датчики 7, 8 контролю крайнього верхнього і відповідно, нижнього положення рухомого валика (вантажу) 5. Датчик 7 контролю крайнього верхнього положення рухомого валика (вантажу) 5, виконаний у вигляді фотодіода 7, а датчик 8 контролю крайнього нижнього положення рухомого валика (вантажу) 5. виконаний у вигляді фотодіода 8. Механізм відтяжки полотна круглов'язальної машини містить також направляючі валики 9, 10, між якими заправлено полотно 11. Полотно 11, огинаючи відтяжні валики 1, 2, утворює петлю, в якій розміщується рухомий валик 5. Далі полотно 11 огинає направляючий валик 6 і намотується в рулон 12. Принцип роботи механізму відтяжки полотна такий. Одночасно з вмиканням круглов'язальної машини вмикається привід відтяжних валиків 1, 2 (на Фіг.1, 2 не показаний). При цьому кінематично з'єднаний з приводом ведучий відтяжний валик 1 з жорстко закріпленою на його кінці шестернею 3 починає обертатися. Обертання шестерні 3 приводить в обертальний рух шестерню 4, а разом з нею і ведучий відтяжний валик 2. Сила тертя, що виникає в зоні огинання ведучих відтяжних валиків 1, 2 полотном 11, зумовлює силу його відтяжки. Оскільки ведучі відтяжні валики 1, 2 виконані з криволінійною ввігнутою робочою поверхнею, діаметр якої збільшується від його середини до країв, то швидкість відтяжки полотна по довжині відтяжних валиків буде неоднаковою (по краям більшою, а посередині меншою), що є необхідною для одержання якісного полотна (рівномірність петельної структури) умовою рівномірного розподілу зусилля відтяжки полотна по його периметру [Хомяк О.Н., Пипа Б.Ф. Повышение эффективности работы вязальных машин. -М.: Легпромбытиздат, 1990, 208с.]. Для забезпечення стабільної сили відтяжки полотна використовується пристрій стабілізації натягу полотна в зоні сходу його з криволінійної робочої поверхні відтяжного валика 2. Стабільність зусилля відтяжки полотна забезпечується стабільністю його натягу після сходу з ведучого відтяжного валика 2, зумовленого стабільністю ваги рухомого валика (вантажу) 5. Регулювання величини зусилля відтяжки полотна здійснюється зміною ваги рухомого валика 5. В разі виникнення, що не виключено в процесі експлуатації круглов'язальної машини, невідповідності швидкостей відтяжки і накатування полотна рухомий валик 5 змінює своє положення (опускається або 5 86139 піднімається). При опусканні рухомого валика 5, зумовленого відставанням швидкості накатування полотна 11 в рулон 12, нижче допустимого положення спрацьовує фотодіод 8, а при підніманні рухомого валика 5, зумовленого збільшенням швидкості накатування полотна, вище допустимого положення спрацьовує фотодіод 7. При спрацьовуванні того чи іншого фотодіода схема керування приводу механізму накатування полотна (на Фіг.1, 2 не показані) забезпечує відповідну зміну швидкості накатування полотна. Механізм відтяжки полотна круглов'язальної машини містить також направляючі валики 9, 10, між якими заправлено полотно 11. Переміщення полотна в процесі його в'язання відбувається таким чином. Полотно після сходу його з голок механізму в'язання (на Фіг.1, 2 не показаний) проходить між двома направляючи Комп’ютерна верстка Л.Литвиненко 6 ми валиками 9, 10, що необхідно для його здвоювання, і огинає відтяжні валики 1, 2, утворюючи петлю, в якій розміщується рухомий валик 5. Далі полотно 11 огинає направляючий валик 6 і намотується в рулон 12. Використання запропонованої конструкції механізму відтяжки полотна круглов'язальної машини дозволяє: - розширити асортимент механізмів відтяжки полотна круглов'язальних машин; - підвищити ефективність роботи механізму відтяжки полотна і круглов'язальної машини в цілому за рахунок стабільності процесу відтяжки полотна; - підвищити якість полотна за рахунок стабільності процесу його відтяжки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
