Синхронний генератор

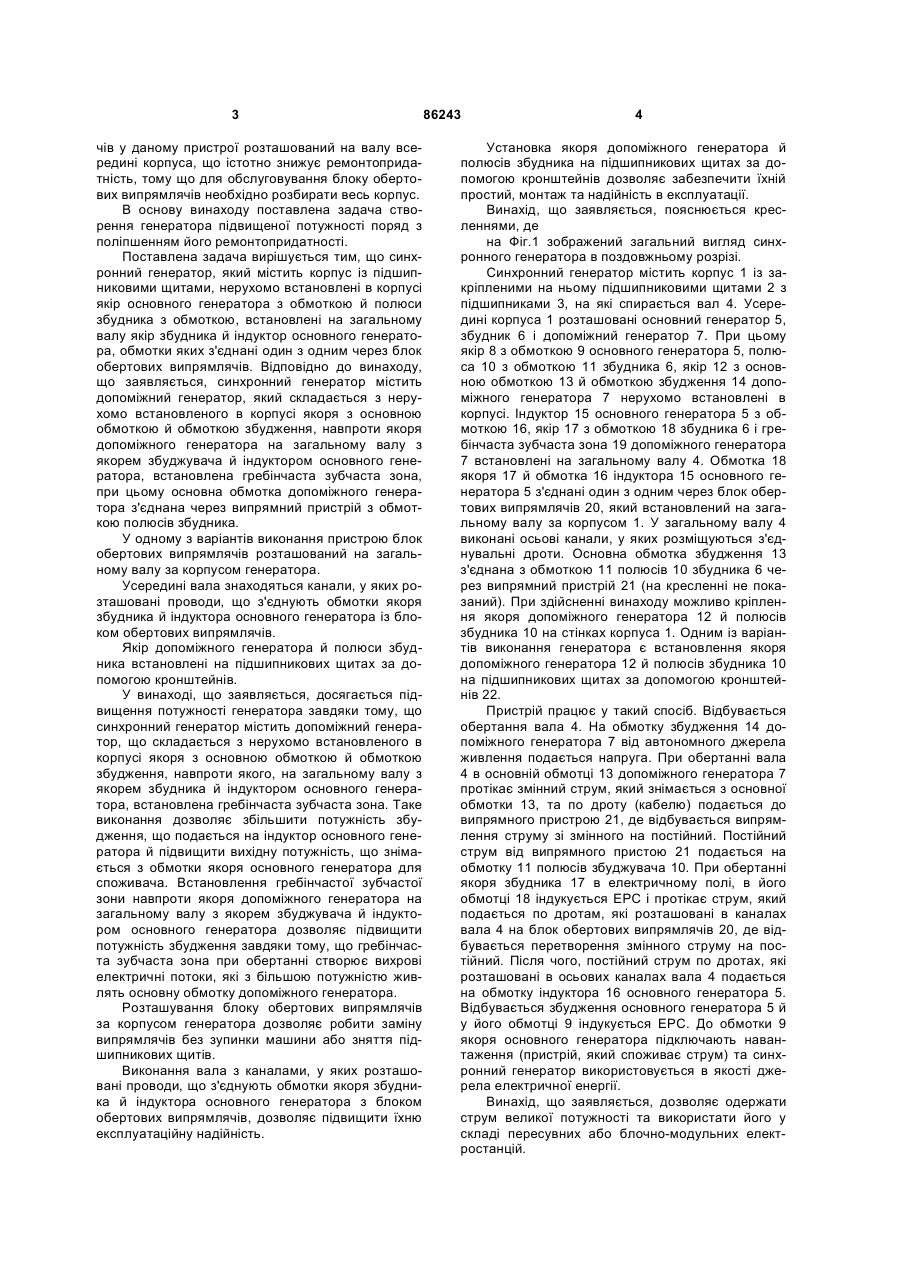

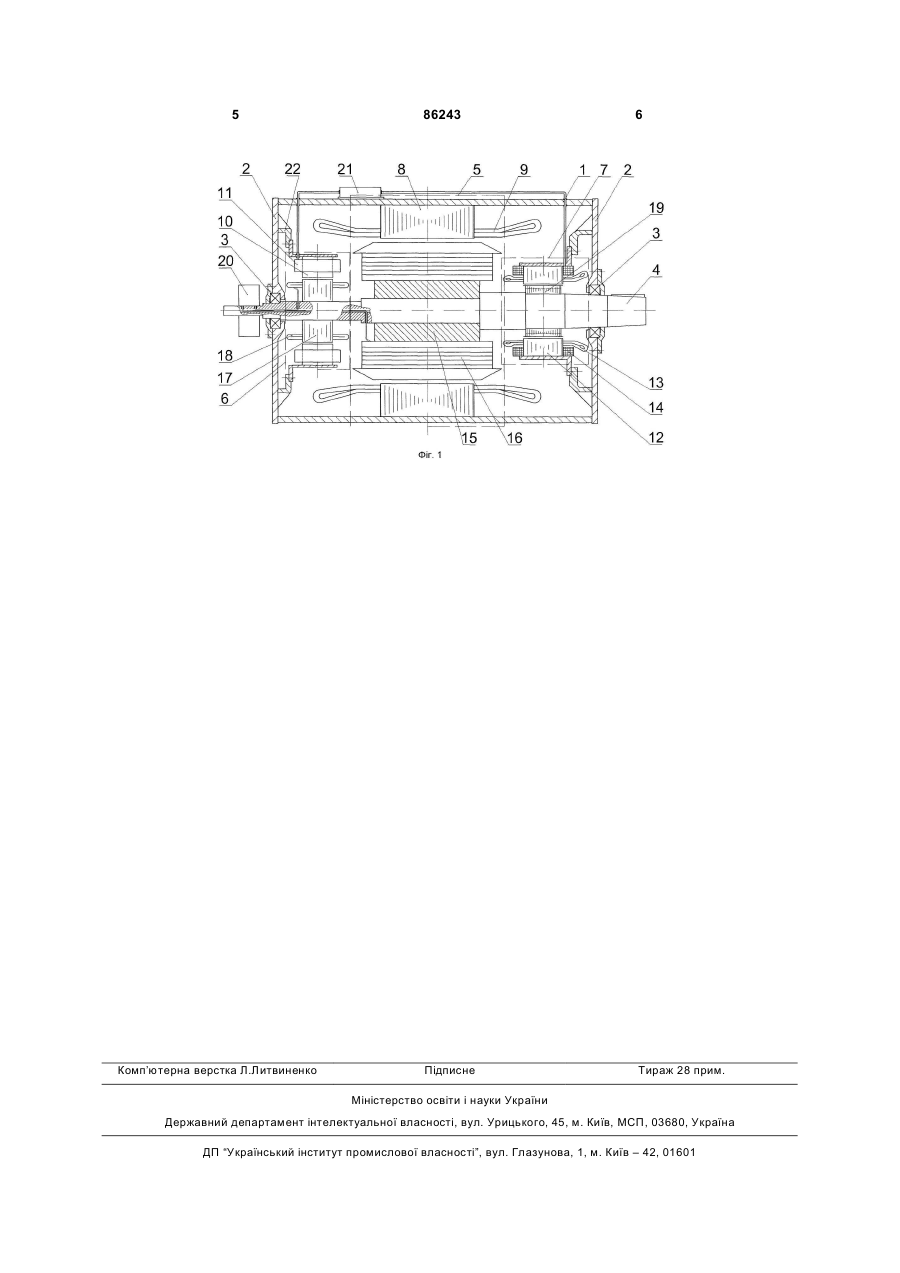

1. Синхронний генератор, що містить корпус із підшипниковими щитами, нерухомо встановлені в корпусі якір основного генератора з обмоткою й полюси збуджувача з обмоткою, встановлені на загальному валу якір збуджувача й індуктор осно C2 2 (19) 1 3 чів у даному пристрої розташований на валу всередині корпуса, що істотно знижує ремонтопридатність, тому що для обслуговування блоку обертових випрямлячів необхідно розбирати весь корпус. В основу винаходу поставлена задача створення генератора підвищеної потужності поряд з поліпшенням його ремонтопридатності. Поставлена задача вирішується тим, що синхронний генератор, який містить корпус із підшипниковими щитами, нерухомо встановлені в корпусі якір основного генератора з обмоткою й полюси збудника з обмоткою, встановлені на загальному валу якір збудника й індуктор основного генератора, обмотки яких з'єднані один з одним через блок обертових випрямлячів. Відповідно до винаходу, що заявляється, синхронний генератор містить допоміжний генератор, який складається з нерухомо встановленого в корпусі якоря з основною обмоткою й обмоткою збудження, навпроти якоря допоміжного генератора на загальному валу з якорем збуджувача й індуктором основного генератора, встановлена гребінчаста зубчаста зона, при цьому основна обмотка допоміжного генератора з'єднана через випрямний пристрій з обмоткою полюсів збудника. У одному з варіантів виконання пристрою блок обертових випрямлячів розташований на загальному валу за корпусом генератора. Усередині вала знаходяться канали, у яких розташовані проводи, що з'єднують обмотки якоря збудника й індуктора основного генератора із блоком обертових випрямлячів. Якір допоміжного генератора й полюси збудника встановлені на підшипникових щитах за допомогою кронштейнів. У винаході, що заявляється, досягається підвищення потужності генератора завдяки тому, що синхронний генератор містить допоміжний генератор, що складається з нерухомо встановленого в корпусі якоря з основною обмоткою й обмоткою збудження, навпроти якого, на загальному валу з якорем збудника й індуктором основного генератора, встановлена гребінчаста зубчаста зона. Таке виконання дозволяє збільшити потужність збудження, що подається на індуктор основного генератора й підвищити вихідну потужність, що знімається з обмотки якоря основного генератора для споживача. Встановлення гребінчастої зубчастої зони навпроти якоря допоміжного генератора на загальному валу з якорем збуджувача й індуктором основного генератора дозволяє підвищити потужність збудження завдяки тому, що гребінчаста зубчаста зона при обертанні створює вихрові електричні потоки, які з більшою потужністю живлять основну обмотку допоміжного генератора. Розташування блоку обертових випрямлячів за корпусом генератора дозволяє робити заміну випрямлячів без зупинки машини або зняття підшипникових щитів. Виконання вала з каналами, у яких розташовані проводи, що з'єднують обмотки якоря збудника й індуктора основного генератора з блоком обертових випрямлячів, дозволяє підвищити їхню експлуатаційну надійність. 86243 4 Установка якоря допоміжного генератора й полюсів збудника на підшипникових щитах за допомогою кронштейнів дозволяє забезпечити їхній простий, монтаж та надійність в експлуатації. Винахід, що заявляється, пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд синхронного генератора в поздовжньому розрізі. Синхронний генератор містить корпус 1 із закріпленими на ньому підшипниковими щитами 2 з підшипниками 3, на які спирається вал 4. Усередині корпуса 1 розташовані основний генератор 5, збудник 6 і допоміжний генератор 7. При цьому якір 8 з обмоткою 9 основного генератора 5, полюса 10 з обмоткою 11 збудника 6, якір 12 з основною обмоткою 13 й обмоткою збудження 14 допоміжного генератора 7 нерухомо встановлені в корпусі. Індуктор 15 основного генератора 5 з обмоткою 16, якір 17 з обмоткою 18 збудника 6 і гребінчаста зубчаста зона 19 допоміжного генератора 7 встановлені на загальному валу 4. Обмотка 18 якоря 17 й обмотка 16 індуктора 15 основного генератора 5 з'єднані один з одним через блок обертових випрямлячів 20, який встановлений на загальному валу за корпусом 1. У загальному валу 4 виконані осьові канали, у яких розміщуються з'єднувальні дроти. Основна обмотка збудження 13 з'єднана з обмоткою 11 полюсів 10 збудника 6 через випрямний пристрій 21 (на кресленні не показаний). При здійсненні винаходу можливо кріплення якоря допоміжного генератора 12 й полюсів збудника 10 на стінках корпуса 1. Одним із варіантів виконання генератора є встановлення якоря допоміжного генератора 12 й полюсів збудника 10 на підшипникових щитах за допомогою кронштейнів 22. Пристрій працює у такий спосіб. Відбувається обертання вала 4. На обмотку збудження 14 допоміжного генератора 7 від автономного джерела живлення подається напруга. При обертанні вала 4 в основній обмотці 13 допоміжного генератора 7 протікає змінний струм, який знімається з основної обмотки 13, та по дроту (кабелю) подається до випрямного пристрою 21, де відбувається випрямлення струму зі змінного на постійний. Постійний струм від випрямного пристою 21 подається на обмотку 11 полюсів збуджувача 10. При обертанні якоря збудника 17 в електричному полі, в його обмотці 18 індукується ЕРС і протікає струм, який подається по дротам, які розташовані в каналах вала 4 на блок обертових випрямлячів 20, де відбувається перетворення змінного струму на постійний. Після чого, постійний струм по дротах, які розташовані в осьових каналах вала 4 подається на обмотку індуктора 16 основного генератора 5. Відбувається збудження основного генератора 5 й у його обмотці 9 індукується ЕРС. До обмотки 9 якоря основного генератора підключають навантаження (пристрій, який споживає струм) та синхронний генератор використовується в якості джерела електричної енергії. Винахід, що заявляється, дозволяє одержати струм великої потужності та використати його у складі пересувних або блочно-модульних електростанцій. 5 Комп’ютерна верстка Л.Литвиненко 86243 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
