Синхронний явнополюсний генератор

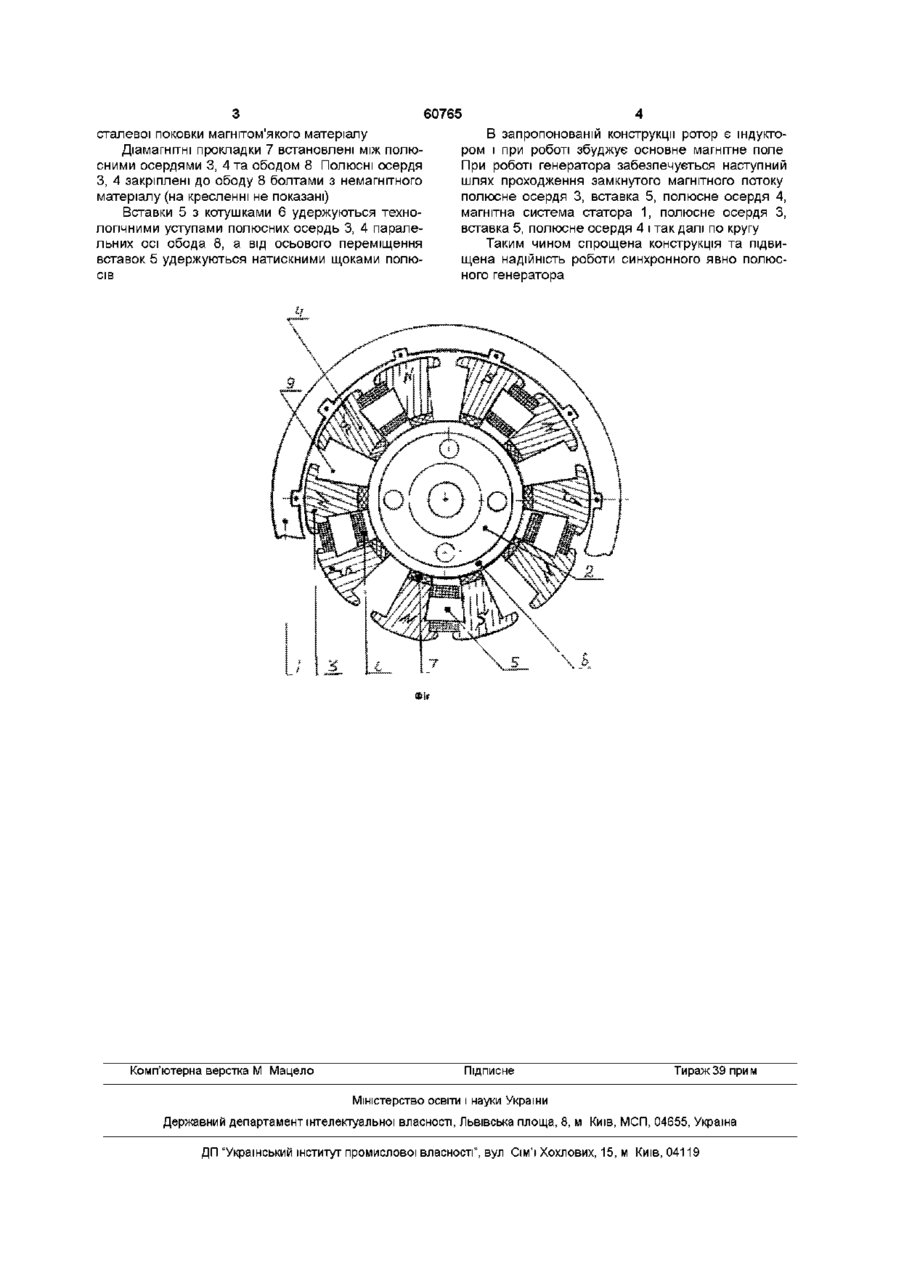

Синхронний явно полюсний генератор, що містить статор і ротор, який має полюсні осердя, котушки обмотки збудження та обід, який відрізняється тим, що ротор має вставки з магнітном'якого матеріалу, на які намотані котушки обмоток збудження, при цьому КІЛЬКІСТЬ вставок удвічі менша КІЛЬКОСТІ різнойменних полюсів і вони розміщені в міжполюсних пазах кожної пари полюсних осердь, а між полюсними осердями та ободом встановлені прокладки з діамагнітного матеріалу Винахід належить до галузі електротехніки, а саме до синхронних генераторів ВІДОМІ синхронні явно полюсні генератори Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є синхронний явно полюсний генератор серії СГН-18-49-16, що містить статор і ротор, який має ВІСІМ пар полюсних осердь, котушки обмотки збудження та обід (дивись наприклад, П Г Грудинский, Г Н Петров и др Электротехнический справочник, т 1 , книга 1, М , Энергия, 1971, стр 520) Недоліком відомого генератора є складність конструкції ротора, в якій на кожне полюсне осердя намотана котушка обмотки збудження Котушки мають східчасту конструкцію, половина котушок в нижній частині полюсного осердя намотані під кутом При виготовленні ротора потрібні спеціальні оправки та копіри В основу винаходу поставлено задачу спростити конструкцію синхронного явно полюсного генератора, шляхом удосконалення конструкції ротора, забезпечити укорочення довжини магнітопроводу Поставлена задача вирішується тим, що в синхронному явно полюсному генераторі, що містить статор і ротор, який має полюсні осердя, котушки обмотки збудження та обід, згідно з винаходом, ротор має вставки з магнітном'якого матеріалу, на яких намотані котушки обмоток збудження, при цьому КІЛЬКІСТЬ вставок удвічі менше КІЛЬКОСТІ різнойменних полюсів і вони розміщені в міжполюсних пазах кожної пари полюсних осердь, а між полюсними осердями та ободом встановлені прокладки з діамагнітного матеріалу Наявність вставок з магнітом'якого матеріалу, на яких намотані котушки обмотки збудження, розміщення вставок в міжполюсних пазах, а також використання прокладок з діамагнітного матеріалу дозволяє при роботі генератора змінити шлях проходження магнітного потоку, по порівнянню з прототипом, замкнутий магнітний потік пари полюсів через магнітну систему статора, осердя одного полюса ротора, вставку, осердя другого полюса ротора, магнітну систему статора, осердя одного полюса ротора і так далі по кругу Таким чином запропонована конструкція дозволила укоротити довжину магнітопроводу, ВІДПОВІДНО зменшувати магнітний опір і збільшити напруженість магнітного поля без зміни намагнічуючий сили Розміщення котушок обмотки збудження на вставках дозволило спростити їх конструкцію Суть запропонованого винаходу пояснюється кресленням, на якому зображений синхронний явно полюсний генератор в розрізі Генератор містить статор 1 і ротор 2, який має полюсні осердя 3, 4, вставки 5 з магнітом'якого матеріалу, на яких намотані котушки 6 обмотки збудження, діамагнітні прокладки 7 та обід 8 Вставки 5 з котушками 6 обмотки збудження розміщені в міжполюсних пазах 9 кожної пари полюсних осердь 3, 4 і їх КІЛЬКІСТЬ удвічі менше КІЛЬКОСТІ різнойменних полюсів Полюси осердь 3, 4, вставки 5 можуть вироблятись з окремих штампованих листів або з литої ю (О о (О 60765 сталевої поковки магнітом якого матеріалу Діамагнітні прокладки 7 встановлені між полюсними осердями 3, 4 та ободом 8 Полюсні осердя З, 4 закріплені до ободу 8 болтами з немагнітного матеріалу (на кресленні не показані) Вставки 5 з котушками 6 удержуються технологічними уступами полюсних осердь 3, 4 паралельних осі обода 8, а від осьового переміщення вставок 5 удержуються натискними щоками полюсів Комп'ютерна верстка М Мацело В запропонованій конструкції ротор є індуктором і при роботі збуджує основне магнітне поле При роботі генератора забезпечується наступний шлях проходження замкнутого магнітного потоку полюсне осердя 3, вставка 5, полюсне осердя 4, магнітна система статора 1, полюсне осердя З, вставка 5, полюсне осердя 4 і так далі по кругу Таким чином спрощена конструкція та підвищена надійність роботи синхронного явно полюсного генератора Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
