Відцентрований змішувач сипучих компонентів

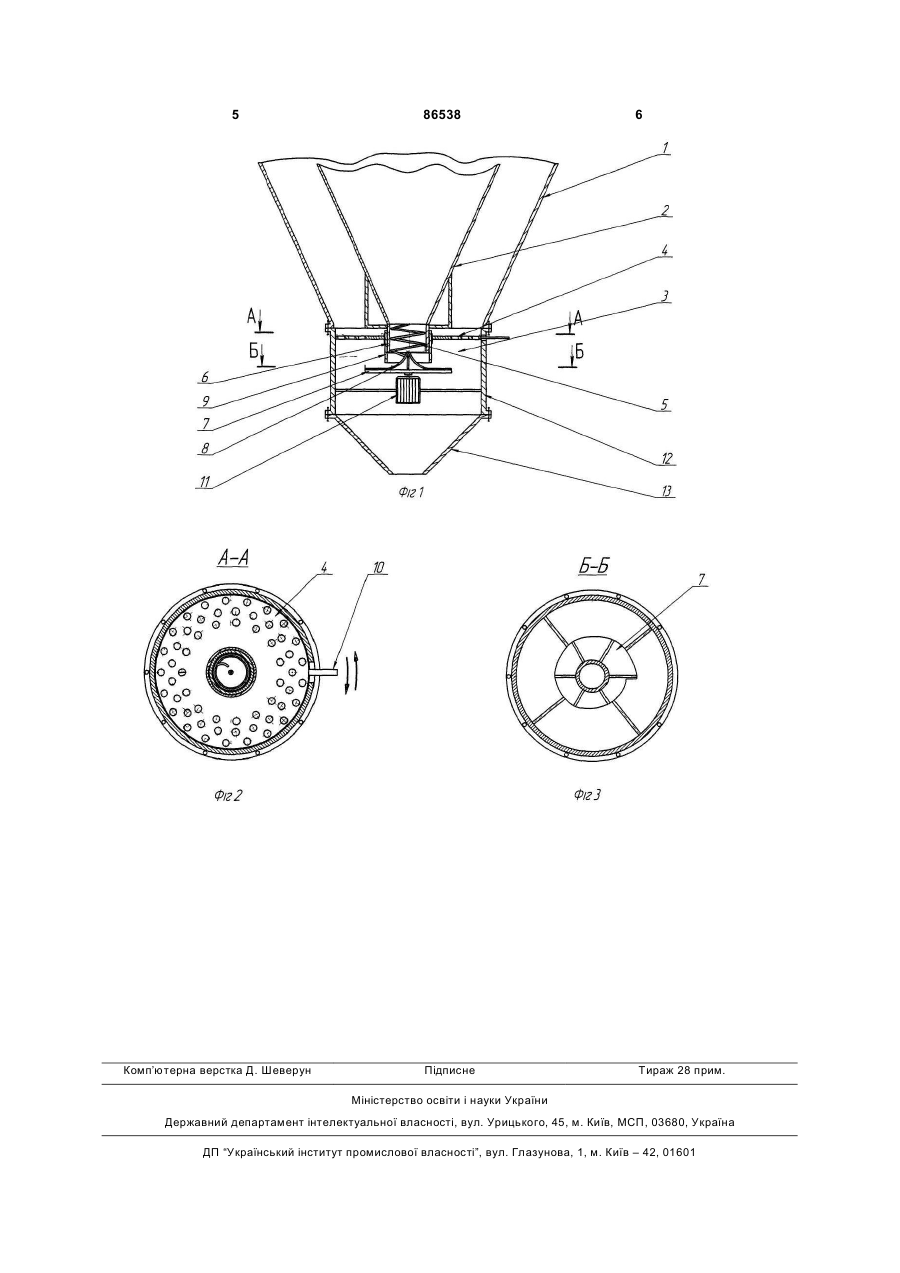

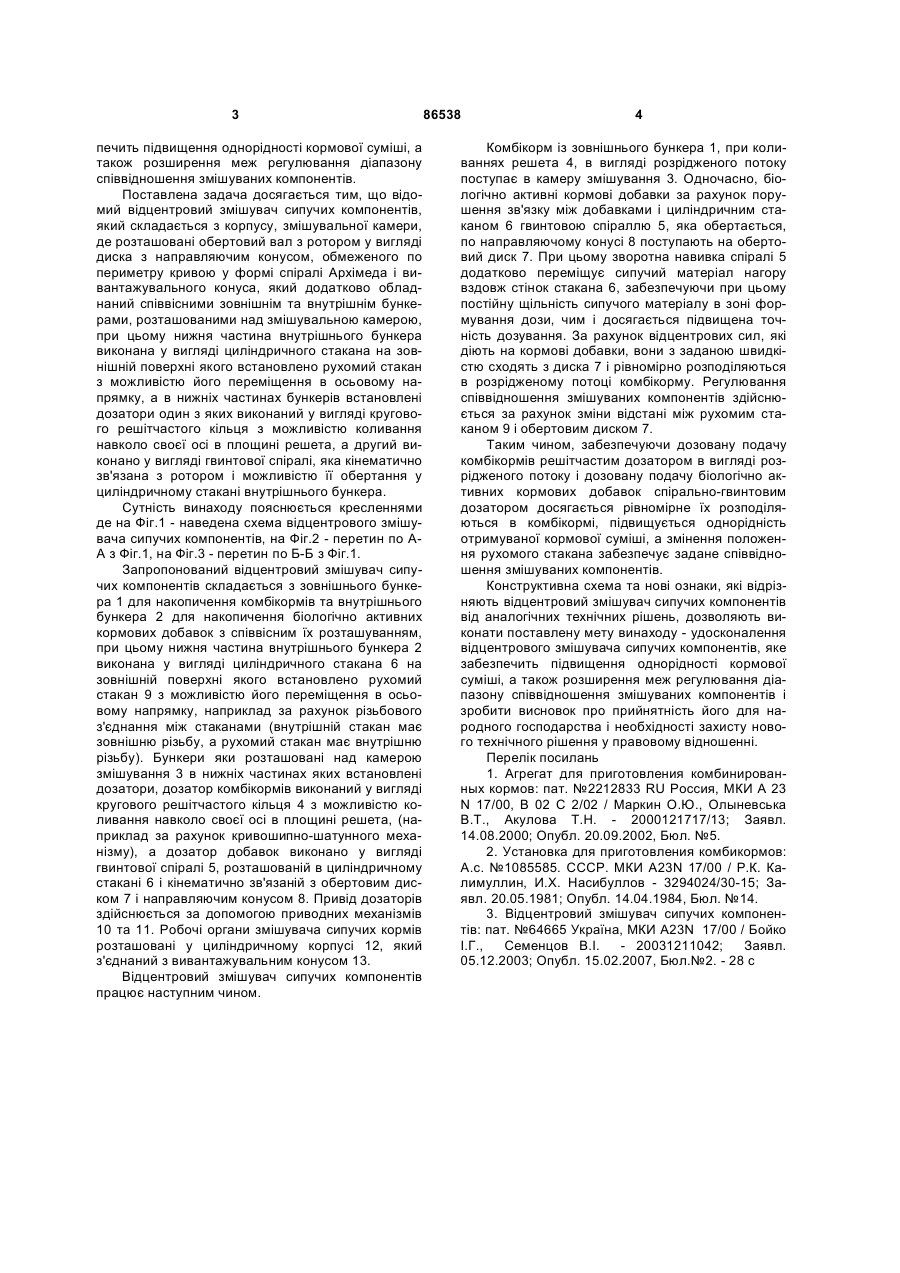

Відцентрований змішувач сипучих компонентів, який містить корпус, змішувальну камеру, в якій розташований обертовий вал з ротором у вигляді диска, з направляючим конусом, обмеженого по периметру кривою у формі спіралі Архімеда, та вивантажувальний конус, який відрізняється тим, що додатково обладнаний співвісними зовнішнім і внутрішнім бункерами, розташованими над змішувальною камерою, при цьому нижня частина внутрішнього бункера виконана у вигляді циліндричного стакана, на зовнішній поверхні якого встановлено рухомий стакан з можливістю його переміщення в осьовому напрямку, а в нижніх частинах бункерів встановлені дозатори, один з яких виконаний у вигляді кругового решітчастого кільця з можливістю коливання навколо своєї осі, а другий - у вигляді гвинтової спіралі, кінематично зв'язаної з ротором, з можливістю її обертання у циліндричному стакані внутрішнього бункера. UA (21) a200801430 (22) 04.02.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) БОЙКО ІВАН ГРИГОРОВИЧ, UA, РУСАЛЬОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, UA, СЕМЕНЦОВ ВОЛОДИМИР ІЛЛІЧ, UA, ЩУР ТАРАС ГРИГОРОВИЧ, UA (73) БОЙКО ІВАН ГРИГОРОВИЧ, UA, РУСАЛЬОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, UA, СЕМЕНЦОВ ВОЛОДИМИР ІЛЛІЧ, UA, ЩУР ТАРАС ГРИГОРОВИЧ, UA (56) UA 53488, 15.01.2003 UA 64665, 15.02.2007 RU 2191063, 20.10.2002 RU 2200055, 10.03.2003 RU 2212833, 27.09.2003 RU 2311952, 14.09.2006 SU 85768, 25.04.1949 SU 330030, 10.04.1972 SU 405528, 05.04.1974 SU 1085585, 15.04.1984 C2 2 (19) 1 3 печить підвищення однорідності кормової суміші, а також розширення меж регулювання діапазону співвідношення змішуваних компонентів. Поставлена задача досягається тим, що відомий відцентровий змішувач сипучих компонентів, який складається з корпусу, змішувальної камери, де розташовані обертовий вал з ротором у вигляді диска з направляючим конусом, обмеженого по периметру кривою у формі спіралі Архімеда і вивантажувального конуса, який додатково обладнаний співвісними зовнішнім та внутрішнім бункерами, розташованими над змішувальною камерою, при цьому нижня частина внутрішнього бункера виконана у вигляді циліндричного стакана на зовнішній поверхні якого встановлено рухомий стакан з можливістю його переміщення в осьовому напрямку, а в нижніх частинах бункерів встановлені дозатори один з яких виконаний у вигляді кругового решітчастого кільця з можливістю коливання навколо своєї осі в площині решета, а другий виконано у вигляді гвинтової спіралі, яка кінематично зв'язана з ротором і можливістю її обертання у циліндричному стакані внутрішнього бункера. Сутність винаходу пояснюється кресленнями де на Фіг.1 - наведена схема відцентрового змішувача сипучих компонентів, на Фіг.2 - перетин по АА з Фіг.1, на Фіг.3 - перетин по Б-Б з Фіг.1. Запропонований відцентровий змішувач сипучих компонентів складається з зовнішнього бункера 1 для накопичення комбікормів та внутрішнього бункера 2 для накопичення біологічно активних кормових добавок з співвісним їх розташуванням, при цьому нижня частина внутрішнього бункера 2 виконана у вигляді циліндричного стакана 6 на зовнішній поверхні якого встановлено рухомий стакан 9 з можливістю його переміщення в осьовому напрямку, наприклад за рахунок різьбового з'єднання між стаканами (внутрішній стакан має зовнішню різьбу, а рухомий стакан має внутрішню різьбу). Бункери яки розташовані над камерою змішування 3 в нижніх частинах яких встановлені дозатори, дозатор комбікормів виконаний у вигляді кругового решітчастого кільця 4 з можливістю коливання навколо своєї осі в площині решета, (наприклад за рахунок кривошипно-шатунного механізму), а дозатор добавок виконано у вигляді гвинтової спіралі 5, розташованій в циліндричному стакані 6 і кінематично зв'язаній з обертовим диском 7 і направляючим конусом 8. Привід дозаторів здійснюється за допомогою приводних механізмів 10 та 11. Робочі органи змішувача сипучих кормів розташовані у циліндричному корпусі 12, який з'єднаний з вивантажувальним конусом 13. Відцентровий змішувач сипучих компонентів працює наступним чином. 86538 4 Комбікорм із зовнішнього бункера 1, при коливаннях решета 4, в вигляді розрідженого потоку поступає в камеру змішування 3. Одночасно, біологічно активні кормові добавки за рахунок порушення зв'язку між добавками і циліндричним стаканом 6 гвинтовою спіраллю 5, яка обертається, по направляючому конусі 8 поступають на обертовий диск 7. При цьому зворотна навивка спіралі 5 додатково переміщує сипучий матеріал нагору вздовж стінок стакана 6, забезпечуючи при цьому постійну щільність сипучого матеріалу в зоні формування дози, чим і досягається підвищена точність дозування. За рахунок відцентрових сил, які діють на кормові добавки, вони з заданою швидкістю сходять з диска 7 і рівномірно розподіляються в розрідженому потоці комбікорму. Регулювання співвідношення змішуваних компонентів здійснюється за рахунок зміни відстані між рухомим стаканом 9 і обертовим диском 7. Таким чином, забезпечуючи дозовану подачу комбікормів решітчастим дозатором в вигляді розрідженого потоку і дозовану подачу біологічно активних кормових добавок спірально-гвинтовим дозатором досягається рівномірне їх розподіляються в комбікормі, підвищується однорідність отримуваної кормової суміші, а змінення положення рухомого стакана забезпечує задане співвідношення змішуваних компонентів. Конструктивна схема та нові ознаки, які відрізняють відцентровий змішувач сипучих компонентів від аналогічних технічних рішень, дозволяють виконати поставлену мету винаходу - удосконалення відцентрового змішувача сипучих компонентів, яке забезпечить підвищення однорідності кормової суміші, а також розширення меж регулювання діапазону співвідношення змішуваних компонентів і зробити висновок про прийнятність його для народного господарства і необхідності захисту нового технічного рішення у правовому відношенні. Перелік посилань 1. Агрегат для приготовления комбинированных кормов: пат. №2212833 RU Россия, МКИ А 23 N 17/00, В 02 С 2/02 / Маркин О.Ю., Олыневська В.Т., Акулова Т.Н. - 2000121717/13; Заявл. 14.08.2000; Опубл. 20.09.2002, Бюл. №5. 2. Установка для приготовления комбикормов: А.с. №1085585. СССР. МКИ A23N 17/00 / Р.К. Калимуллин, И.Х. Насибуллов - 3294024/30-15; Заявл. 20.05.1981; Опубл. 14.04.1984, Бюл. №14. 3. Відцентровий змішувач сипучих компонентів: пат. №64665 Україна, МКИ A23N 17/00 / Бойко І.Г., Семенцов В.І. - 20031211042; Заявл. 05.12.2003; Опубл. 15.02.2007, Бюл.№2. - 28 с 5 Комп’ютерна верстка Д. Шеверун 86538 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
