Вібропрес

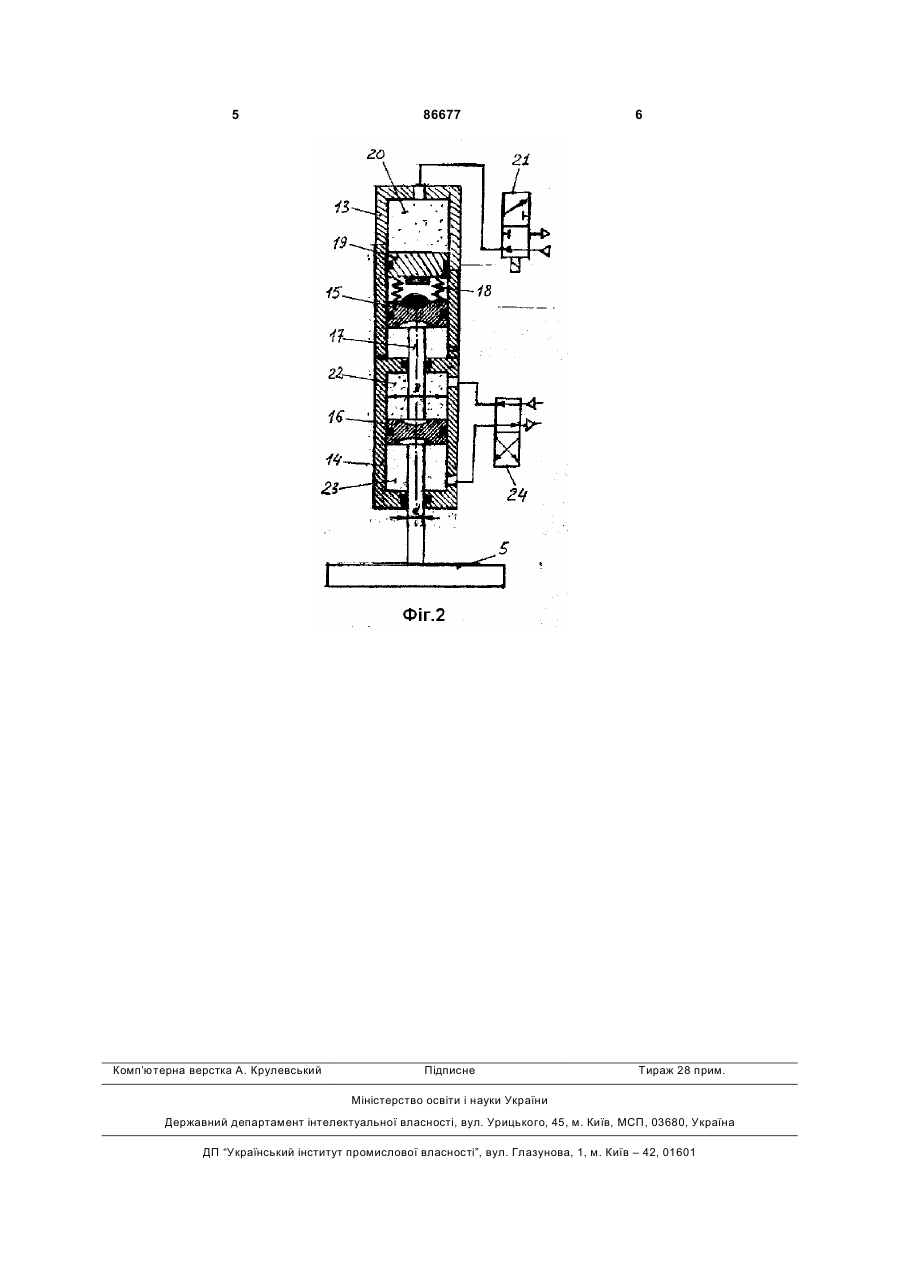

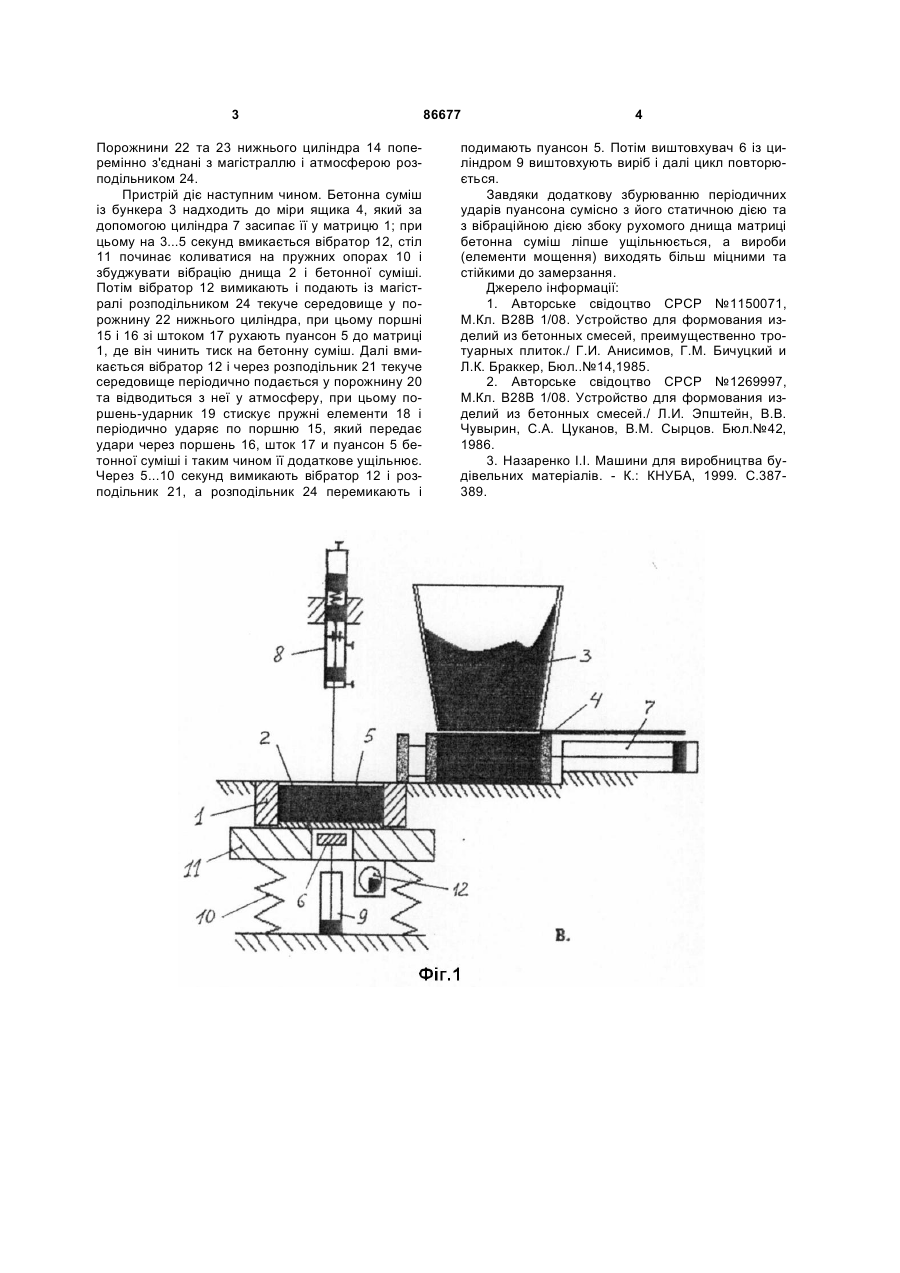

Вібропрес, який містить матрицю з рухомим днищем, бункер, мірний ящик, пуансон та виштовхувач з їх силовими циліндрами та стіл з вібратором, який відрізняється тим, що силовий циліндр пуансона виконано у вигляді спарених верхнього і нижнього циліндрів, у яких поршні з'єднані з пуансоном загальним штоком, над поршнем верхнього циліндра додатково, на пружних елементах з регульованим зазором, встановлено поршеньударник, порожнина над поршнем-ударником з'єднана з магістраллю текучого середовища (газ, рідина) розподільником з регульованою частотою вмикання. (19) (21) a200707692 (22) 09.07.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ЄМЕЛЬЯНЕНКО МИКОЛА ГРИГОРОВИЧ, UA (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) SU 1812095 A1, 1993 DE 4415281 A1, 1994 US 4505340, 1985 US 3767351, 1973 FR 2723878 A1, 1996 Назаренко І.І. Машини для виробництва будівель 3 Порожнини 22 та 23 нижнього циліндра 14 поперемінно з'єднані з магістраллю і атмосферою розподільником 24. Пристрій діє наступним чином. Бетонна суміш із бункера 3 надходить до міри ящика 4, який за допомогою циліндра 7 засипає її у матрицю 1; при цьому на 3...5 секунд вмикається вібратор 12, стіл 11 починає коливатися на пружних опорах 10 і збуджувати вібрацію днища 2 і бетонної суміші. Потім вібратор 12 вимикають і подають із магістралі розподільником 24 текуче середовище у порожнину 22 нижнього циліндра, при цьому поршні 15 і 16 зі штоком 17 рухають пуансон 5 до матриці 1, де він чинить тиск на бетонну суміш. Далі вмикається вібратор 12 і через розподільник 21 текуче середовище періодично подається у порожнину 20 та відводиться з неї у атмосферу, при цьому поршень-ударник 19 стискує пружні елементи 18 і періодично ударяє по поршню 15, який передає удари через поршень 16, шток 17 и пуансон 5 бетонної суміші і таким чином її додаткове ущільнює. Через 5...10 секунд вимикають вібратор 12 і розподільник 21, а розподільник 24 перемикають і 86677 4 подимають пуансон 5. Потім виштовхувач 6 із циліндром 9 виштовхують виріб і далі цикл повторюється. Завдяки додаткову збурюванню періодичних ударів пуансона сумісно з його статичною дією та з вібраційною дією збоку рухомого днища матриці бетонна суміш ліпше ущільнюється, а вироби (елементи мощення) виходять більш міцними та стійкими до замерзання. Джерело інформації: 1. Авторське свідоцтво CPCP №1150071, М.Кл. В28В 1/08. Устройство для формования изделий из бетонных смесей, преимущественно тротуарных плиток./ Г.И. Анисимов, Г.М. Бичуцкий и Л.К. Браккер, Бюл..№14,1985. 2. Авторське свідоцтво CPCP №1269997, М.Кл. В28В 1/08. Устройство для формования изделий из бетонных смесей./ Л.И. Эпштейн, В.В. Чувырин, С.А. Цуканов, В.М. Сырцов. Бюл.№42, 1986. 3. Назаренко І.І. Машини для виробництва будівельних матеріалів. - К.: КНУБА, 1999. С.387389. 5 Комп’ютерна верстка А. Крулевський 86677 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
