Елемент стрічково-голчастого коронуючого електрода

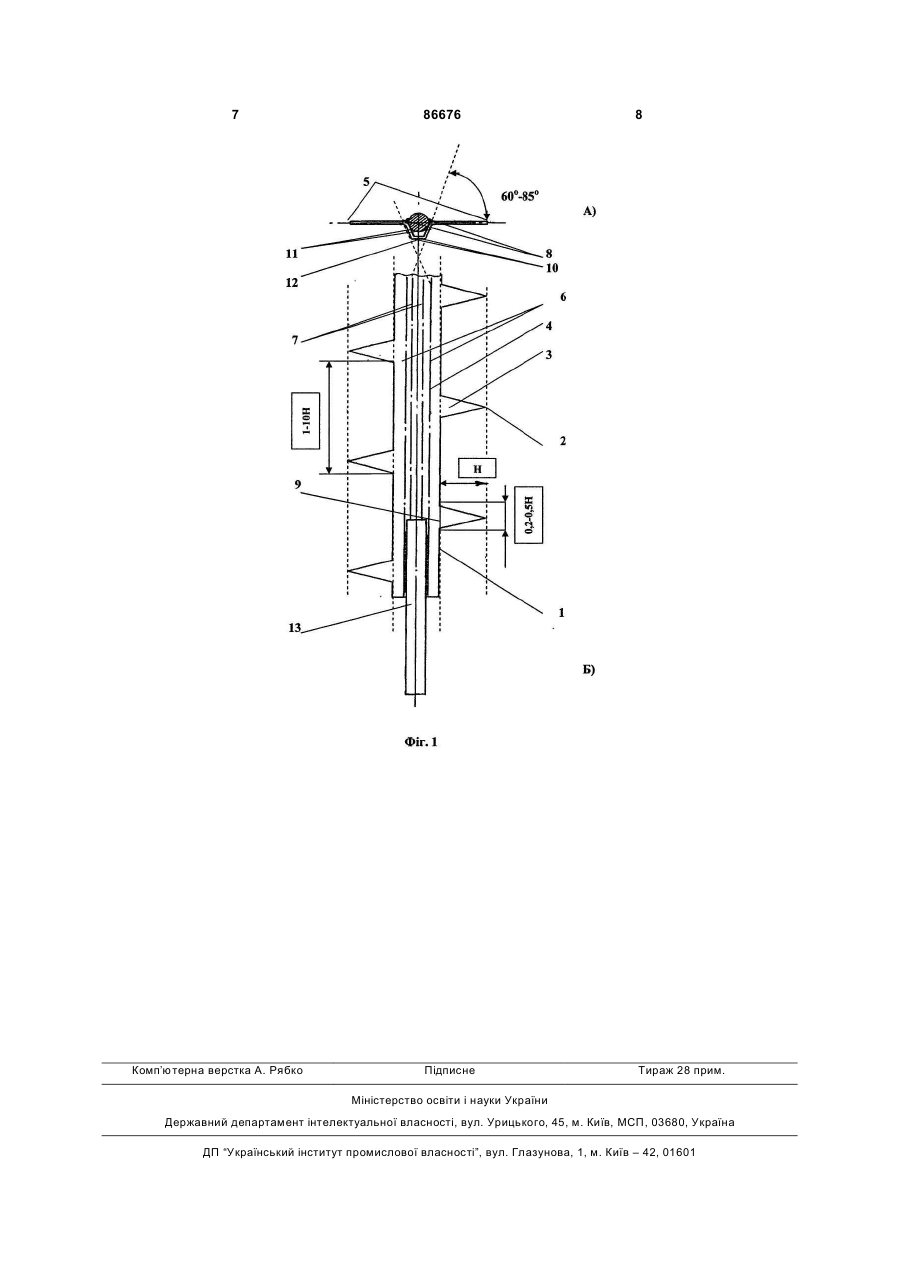

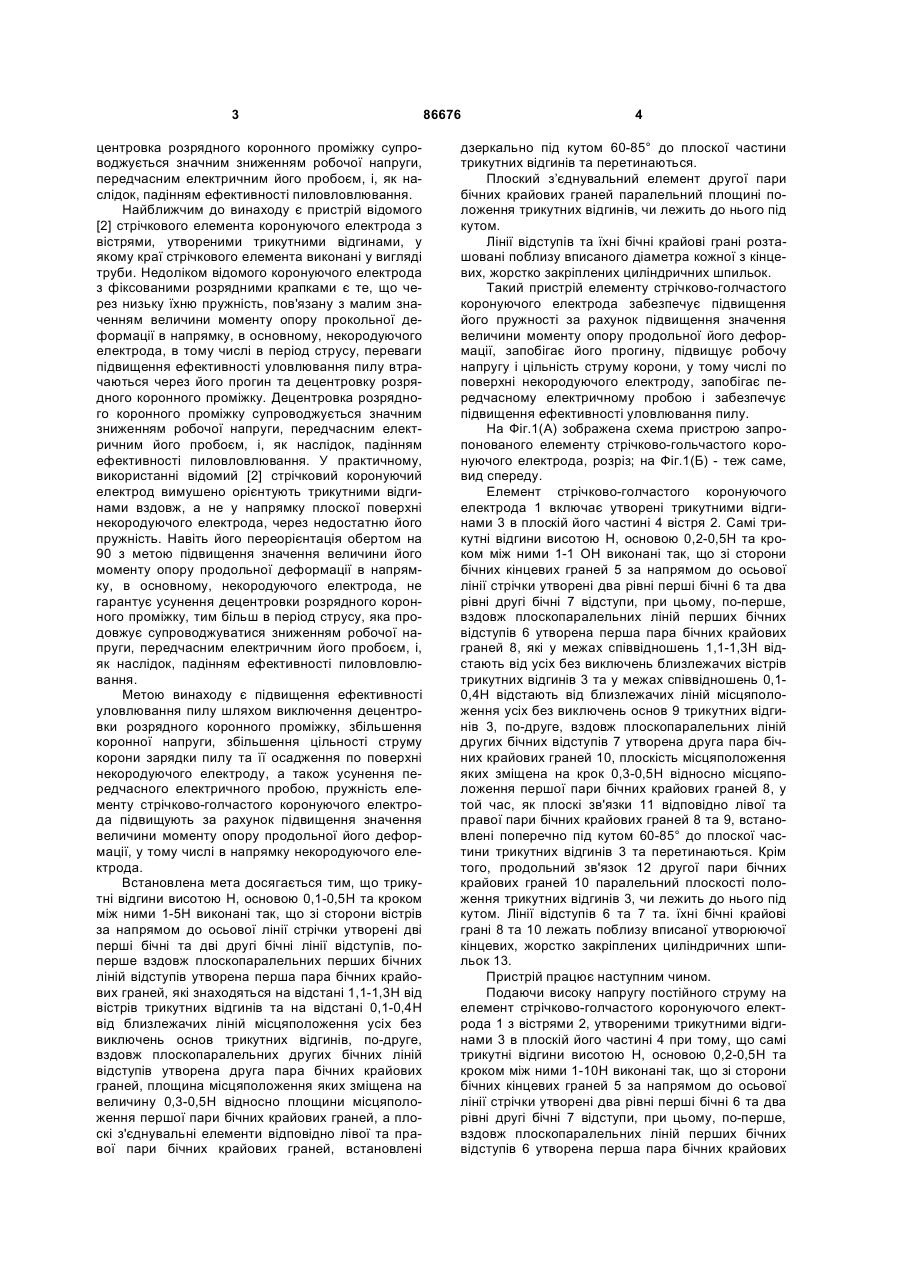

1. Елемент стрічково-голчастого коронуючого електрода з вістрями, утвореними трикутними відгинами в плоскій його частині, який відрізняється тим, що трикутні відгини висотою Н, основою 0,20,5Н та кроком між ними 1-10Н виконані так, що зі сторони вістер за напрямом до осьової лінії стрічки утворені дві перші бічні та дві другі бічні лінії відступів, при цьому вздовж плоскопаралельних перших бічних ліній відступів утворена перша пара C2 2 (19) 1 3 центровка розрядного коронного проміжку супроводжується значним зниженням робочої напруги, передчасним електричним його пробоєм, і, як наслідок, падінням ефективності пиловловлювання. Найближчим до винаходу є пристрій відомого [2] стрічкового елемента коронуючого електрода з вістрями, утвореними трикутними відгинами, у якому краї стрічкового елемента виконані у вигляді труби. Недоліком відомого коронуючого електрода з фіксованими розрядними крапками є те, що через низьку їхню пружність, пов'язану з малим значенням величини моменту опору прокольної деформації в напрямку, в основному, некородуючого електрода, в тому числі в період струсу, переваги підвищення ефективності уловлювання пилу втрачаються через його прогин та децентровку розрядного коронного проміжку. Децентровка розрядного коронного проміжку супроводжується значним зниженням робочої напруги, передчасним електричним його пробоєм, і, як наслідок, падінням ефективності пиловловлювання. У практичному, використанні відомий [2] стрічковий коронуючий електрод вимушено орієнтують трикутними відгинами вздовж, а не у напрямку плоскої поверхні некородуючого електрода, через недостатню його пружність. Навіть його переорієнтація обертом на 90 з метою підвищення значення величини його моменту опору продольної деформації в напрямку, в основному, некородуючого електрода, не гарантує усунення децентровки розрядного коронного проміжку, тим більш в період струсу, яка продовжує супроводжуватися зниженням робочої напруги, передчасним електричним його пробоєм, і, як наслідок, падінням ефективності пиловловлювання. Метою винаходу є підвищення ефективності уловлювання пилу шляхом виключення децентровки розрядного коронного проміжку, збільшення коронної напруги, збільшення цільності струму корони зарядки пилу та її осадження по поверхні некородуючого електроду, а також усунення передчасного електричного пробою, пружність елементу стрічково-голчастого коронуючого електрода підвищують за рахунок підвищення значення величини моменту опору продольної його деформації, у тому числі в напрямку некородуючого електрода. Встановлена мета досягається тим, що трикутні відгини висотою Н, основою 0,1-0,5Н та кроком між ними 1-5Н виконані так, що зі сторони вістрів за напрямом до осьової лінії стрічки утворені дві перші бічні та дві другі бічні лінії відступів, поперше вздовж плоскопаралельних перших бічних ліній відступів утворена перша пара бічних крайових граней, які знаходяться на відстані 1,1-1,3H від вістрів трикутних відгинів та на відстані 0,1-0,4Н від близлежачих ліній місцяположення усіх без виключень основ трикутних відгинів, по-друге, вздовж плоскопаралельних других бічних ліній відступів утворена друга пара бічних крайових граней, площина місцяположення яких зміщена на величину 0,3-0,5Н відносно площини місцяположення першої пари бічних крайових граней, а плоскі з'єднувальні елементи відповідно лівої та правої пари бічних крайових граней, встановлені 86676 4 дзеркально під кутом 60-85° до плоскої частини трикутних відгинів та перетинаються. Плоский з’єднувальний елемент другої пари бічних крайових граней паралельний площині положення трикутних відгинів, чи лежить до нього під кутом. Лінії відступів та їхні бічні крайові грані розташовані поблизу вписаного діаметра кожної з кінцевих, жорстко закріплених циліндричних шпильок. Такий пристрій елементу стрічково-голчастого коронуючого електрода забезпечує підвищення його пружності за рахунок підвищення значення величини моменту опору продольної його деформації, запобігає його прогину, підвищує робочу напругу і цільність струму корони, у тому числі по поверхні некородуючого електроду, запобігає передчасному електричному пробою і забезпечує підвищення ефективності уловлювання пилу. На Фіг.1(А) зображена схема пристрою запропонованого елементу стрічково-гольчастого коронуючого електрода, розріз; на Фіг.1(Б) - теж саме, вид спереду. Елемент стрічково-голчастого коронуючого електрода 1 включає утворені трикутними відгинами 3 в плоскій його частині 4 вістря 2. Самі трикутні відгини висотою Н, основою 0,2-0,5Н та кроком між ними 1-1 ОН виконані так, що зі сторони бічних кінцевих граней 5 за напрямом до осьової лінії стрічки утворені два рівні перші бічні 6 та два рівні другі бічні 7 відступи, при цьому, по-перше, вздовж плоскопаралельних ліній перших бічних відступів 6 утворена перша пара бічних крайових граней 8, які у межах співвідношень 1,1-1,3Н відстають від усіх без виключень близлежачих вістрів трикутних відгинів 3 та у межах співвідношень 0,10,4Н відстають від близлежачих ліній місцяположення усіх без виключень основ 9 трикутних відгинів 3, по-друге, вздовж плоскопаралельних ліній других бічних відступів 7 утворена друга пара бічних крайових граней 10, плоскість місцяположення яких зміщена на крок 0,3-0,5Н відносно місцяположення першої пари бічних крайових граней 8, у той час, як плоскі зв'язки 11 відповідно лівої та правої пари бічних крайових граней 8 та 9, встановлені поперечно під кутом 60-85° до плоскої частини трикутних відгинів 3 та перетинаються. Крім того, продольний зв'язок 12 другої пари бічних крайових граней 10 паралельний плоскості положення трикутних відгинів 3, чи лежить до нього під кутом. Лінії відступів 6 та 7 та. їхні бічні крайові грані 8 та 10 лежать поблизу вписаної утворюючої кінцевих, жорстко закріплених циліндричних шпильок 13. Пристрій працює наступним чином. Подаючи високу напругу постійного струму на елемент стрічково-голчастого коронуючого електрода 1 з вістрями 2, утвореними трикутними відгинами 3 в плоскій його частині 4 при тому, що самі трикутні відгини висотою Н, основою 0,2-0,5Н та кроком між ними 1-10Н виконані так, що зі сторони бічних кінцевих граней 5 за напрямом до осьової лінії стрічки утворені два рівні перші бічні 6 та два рівні другі бічні 7 відступи, при цьому, по-перше, вздовж плоскопаралельних ліній перших бічних відступів 6 утворена перша пара бічних крайових 5 граней 8, які у межах співвідношень 1,1-1,3Н відстають від усіх без виключень близлежачих вістрів трикутних відгинів 3 та у межах співвідношень 0,10,4Н відстають від близлежачих ліній місцяположення усіх без виключень основ 9 трикутних відгинів 3, по-друге, вздовж плоскопаралельних ліній других бічних відступів 7 утворена друга пара бічних крайових граней 10, плоскість місцяположення яких зміщена на крок 0,3-0,5Н відносно місцяположення першої пари бічних крайових граней 8, у той час, як плоскі зв'язки 11 відповідно лівої та правої пари бічних крайових граней 8 та 9, встановлені поперечно під кутом 60-85° до плоскої частини трикутних відгинів 3 та перетинаються, утворюючи поперечну та продольну жорсткість, пристрій стрічково-голчастого коронуючого електрода забезпечує підвищення його пружності за рахунок підвищення значення величини моменту опору продольної його деформації, запобігає його прогину, підвищує робочу напругу і цільність струму корони, у тому числі по поверхні некородуючого електроду, запобігає передчасному електричному пробою і забезпечує підвищення ефективності уловлювання пилу. Сукупним результатом позитивних факторів пристрою запропонованого елемента стрічково 86676 6 голчастого коронуючого електрода є підвищення ефективності уловлювання пилу. Запропонований пристрій стрічково-голчастого коронуючого електрода дозволяє ефективно керувати коронним розрядом, а також проводити очистку газу при підвищеній температурі, швидкості і запиленості без зниження ступеню пиловловлювання. У практичному використанні запропонований елемент стрічково-голчастого коронуючого електрода може створювати розрядний коронуючий проміжок електрофільтра з орієнтацією осей гострих трикутних відгинів поперек плоскої поверхні некородуючого електроду без порушення вимог центровки та конфігурації електричного поля коронного розряду. Джерела інформації: 1. Дымовые электрофильтры / В.И. Левитов, И.К. Решидов, В.И. Ткаченко и др.; Под общ. ред. В.И. Левитова. - М.: Энергия, 1980. - 448с. 2. А.с. №204322 (СССР), кл. В03С3/41. Ленточный элемент коронирующего електрода / Решидов И.К., Мальгин А.Д. - Опубл. в бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1967, №22 (прототип). 7 Комп’ютерна верстка А. Рябко 86676 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
