Кришка металева до скляної тари

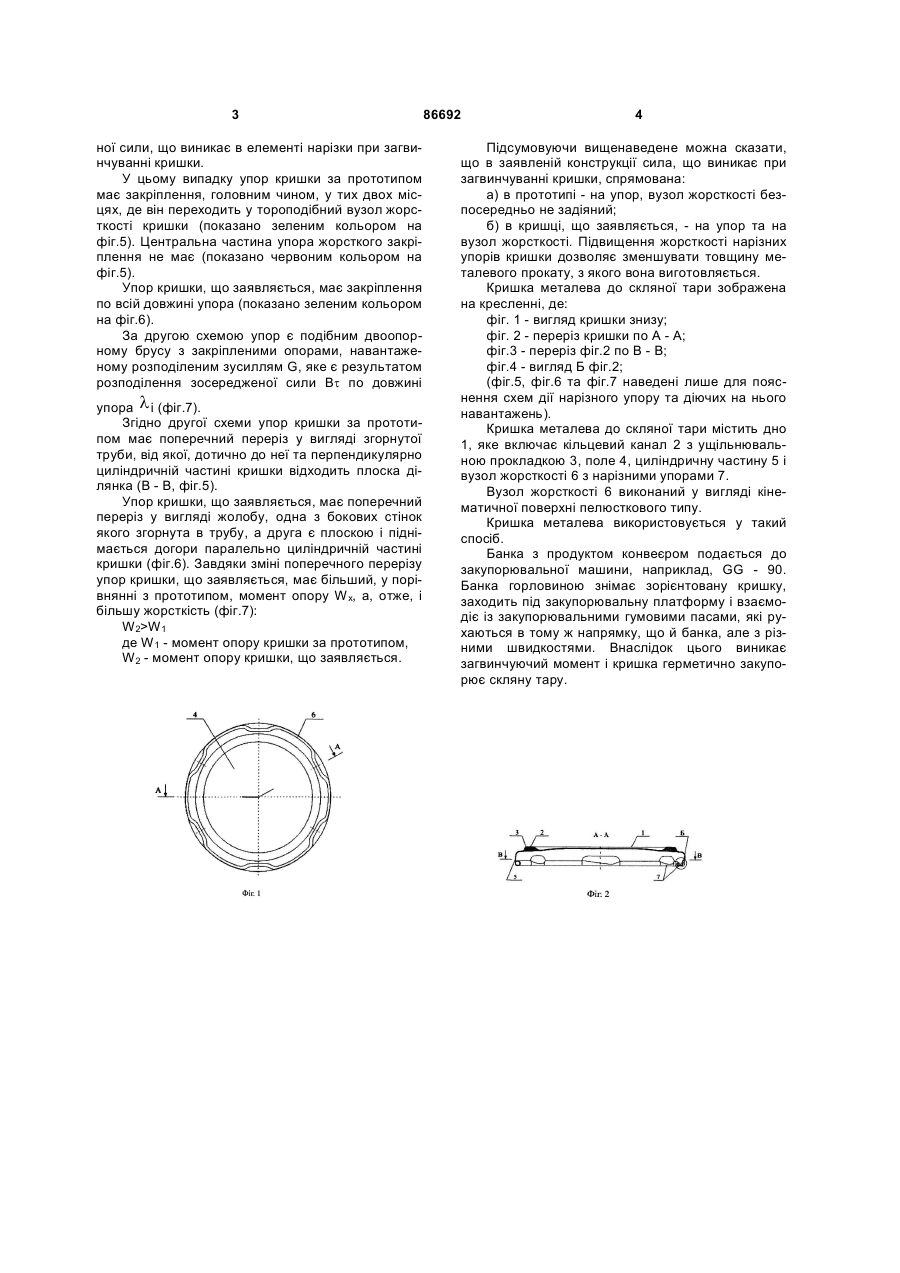

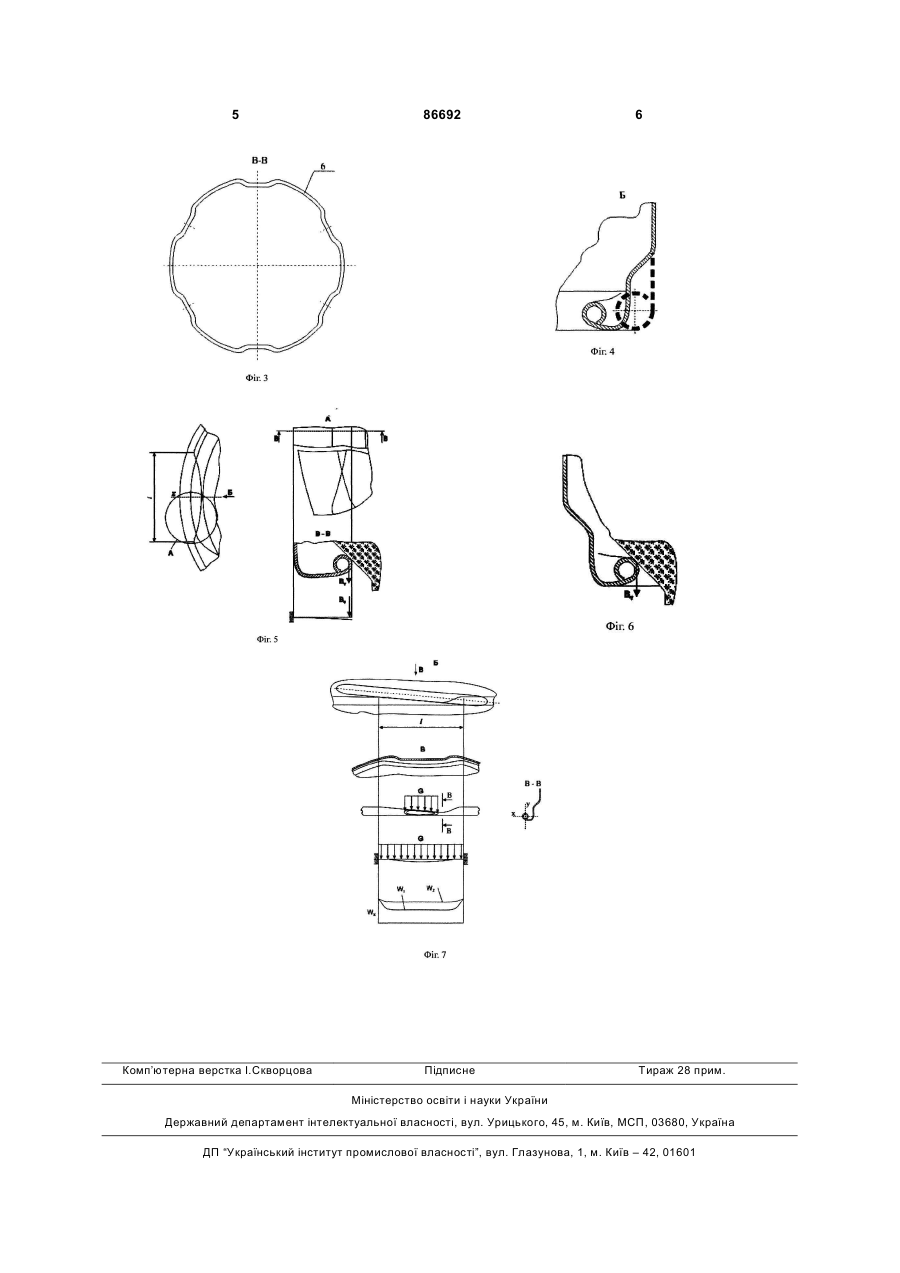

Кришка металева до скляної тари, що містить дно, яке включає кільцевий канал з ущільнювальною прокладкою, поле, циліндричну частину і вузол жорсткості з нарізними упорами, яка відрізняється тим, що вузол жорсткості виконаний у вигляді каналової кінематичної поверхні з напрямними пелюсткового типу, яка переходить у торсову поверхню з напрямними пелюсткового типу. (19) (21) a200709623 (22) 27.08.2007 (24) 12.05.2009 (46) 12.05.2009, Бюл.№ 9, 2009 р. (72) ВАТРЕНКО ОЛЕКСАНДР ВІТАЛІЙОВИЧ, UA, ШЕНДЕРОВСЬКИЙ АНДРІЙ ЮРІЙОВИЧ, UA (73) ВАТРЕНКО ОЛЕКСАНДР ВІТАЛІЙОВИЧ, UA, ШЕНДЕРОВСЬКИЙ АНДРІЙ ЮРІЙОВИЧ, UA (56) US 3028033 A, 03.04.1962 US 1659703 A, 21.02.1928 GB 360469 A, 06.11.1931 US 2920778, 12.01.1960 US 2085934, 06.07.1937 3 ної сили, що виникає в елементі нарізки при загвинчуванні кришки. У цьому випадку упор кришки за прототипом має закріплення, головним чином, у тих двох місцях, де він переходить у тороподібний вузол жорсткості кришки (показано зеленим кольором на фіг.5). Центральна частина упора жорсткого закріплення не має (показано червоним кольором на фіг.5). Упор кришки, що заявляється, має закріплення по всій довжині упора (показано зеленим кольором на фіг.6). За другою схемою упор є подібним двоопорному брусу з закріпленими опорами, навантаженому розподіленим зусиллям G, яке є результатом розподілення зосередженої сили Βt по довжині упора l і (фіг.7). Згідно другої схеми упор кришки за прототипом має поперечний переріз у вигляді згорнутої труби, від якої, дотично до неї та перпендикулярно циліндричній частині кришки відходить плоска ділянка (В - В, фіг.5). Упор кришки, що заявляється, має поперечний переріз у вигляді жолобу, одна з бокових стінок якого згорнута в трубу, а друга є плоскою і піднімається догори паралельно циліндричній частині кришки (фіг.6). Завдяки зміні поперечного перерізу упор кришки, що заявляється, має більший, у порівнянні з прототипом, момент опору W x, а, отже, і більшу жорсткість (фіг.7): W2>W1 де W1 - момент опору кришки за прототипом, W2 - момент опору кришки, що заявляється. 86692 4 Підсумовуючи вищенаведене можна сказати, що в заявленій конструкції сила, що виникає при загвинчуванні кришки, спрямована: а) в прототипі - на упор, вузол жорсткості безпосередньо не задіяний; б) в кришці, що заявляється, - на упор та на вузол жорсткості. Підвищення жорсткості нарізних упорів кришки дозволяє зменшувати товщину металевого прокату, з якого вона виготовляється. Кришка металева до скляної тари зображена на кресленні, де: фіг. 1 - вигляд кришки знизу; фіг. 2 - переріз кришки по А - А; фіг.3 - переріз фіг.2 по В - В; фіг.4 - вигляд Б фіг.2; (фіг.5, фіг.6 та фіг.7 наведені лише для пояснення схем дії нарізного упору та діючих на нього навантажень). Кришка металева до скляної тари містить дно 1, яке включає кільцевий канал 2 з ущільнювальною прокладкою 3, поле 4, циліндричну частину 5 і вузол жорсткості 6 з нарізними упорами 7. Вузол жорсткості 6 виконаний у вигляді кінематичної поверхні пелюсткового типу. Кришка металева використовується у такий спосіб. Банка з продуктом конвеєром подається до закупорювальної машини, наприклад, GG - 90. Банка горловиною знімає зорієнтовану кришку, заходить під закупорювальну платформу і взаємодіє із закупорювальними гумовими пасами, які рухаються в тому ж напрямку, що й банка, але з різними швидкостями. Внаслідок цього виникає загвинчуючий момент і кришка герметично закупорює скляну тару. 5 Комп’ютерна верстка І.Скворцова 86692 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
