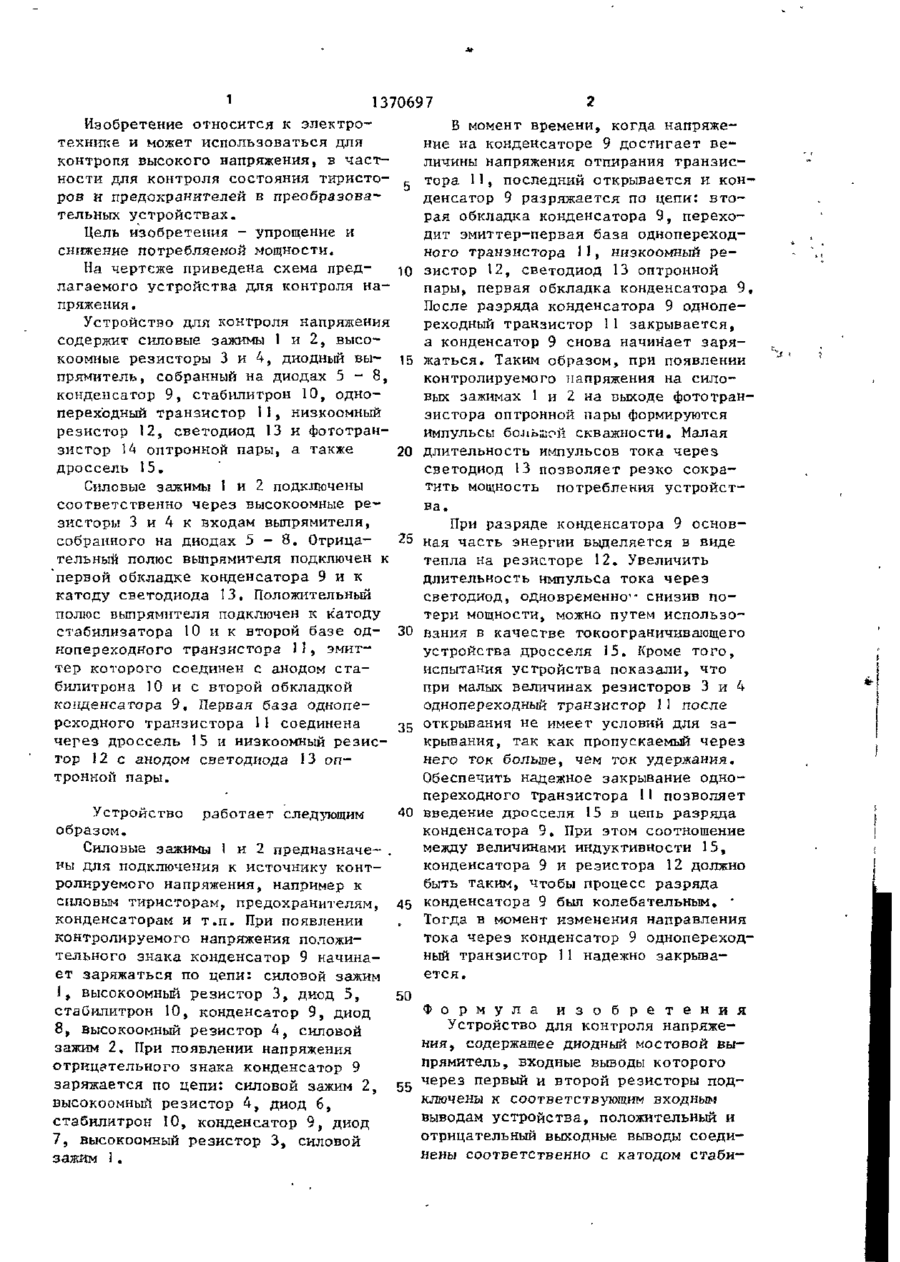

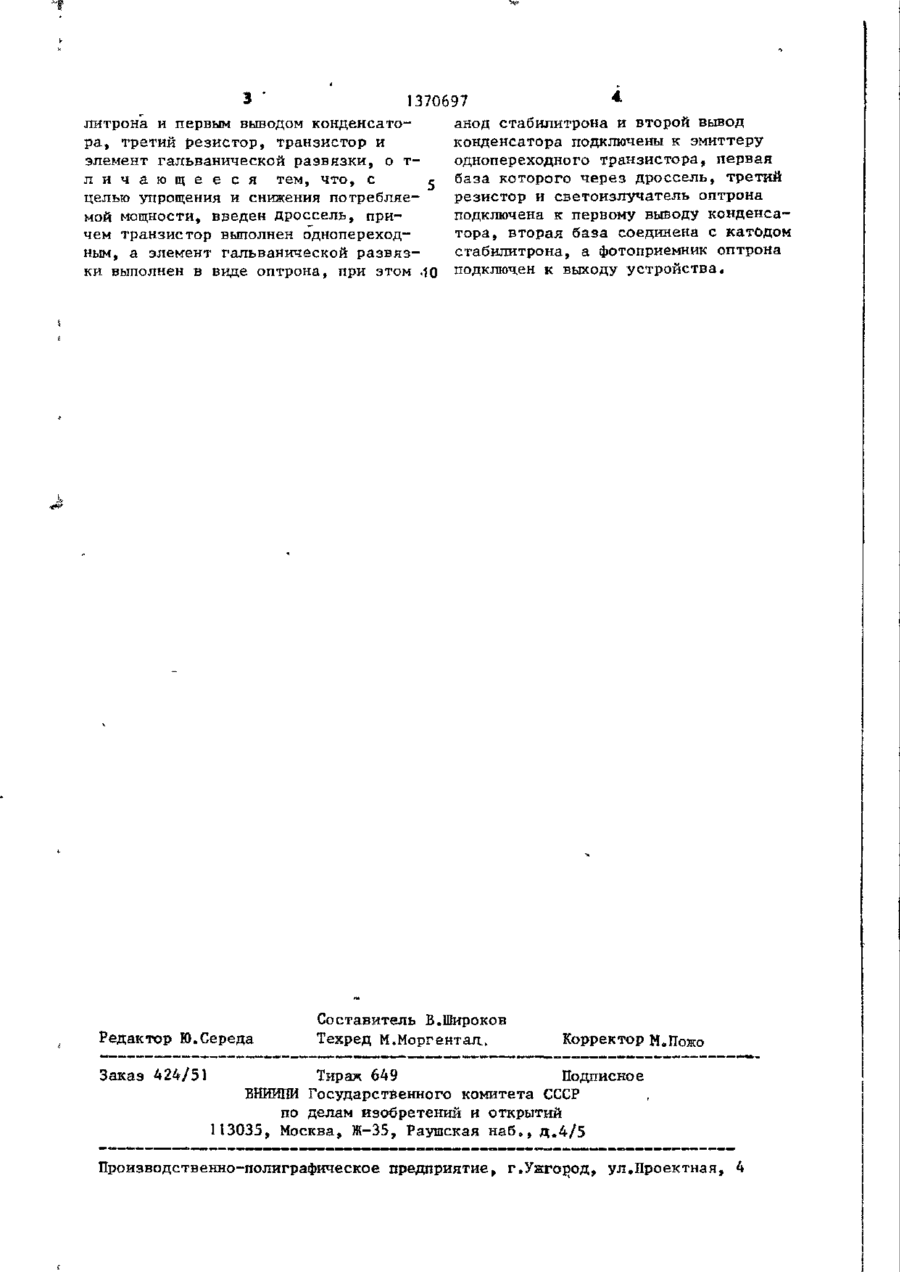

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SUau I370697 C5U4 Л 1 Н 02 Н 7/12 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4096567/24-07 - . '*(22) 04.08.86 ' " (46) 30.01,88. Бюл. № 4 (71) Научно--исследовательский электротехнический институт Производственного объединения "ХЭМЗ" (72) Л.Е.Бахнов, А.М.Добров, И.Л.Коляндр, С.О.Кривицкий, И.И.Левитан и С,В.Рождественский (53) 621.316.924.4 (088.8) (56) Авторское свидетельство СССР № 826491, кл. Н 02 Н 7/10, 1979. Авторское свидетельство СССР № 754559, кл. Н 02 Н 7/10, 1978. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике и может использоваться для контроля высокого напряжения, в частности для контроля состояния тиристоров и предохранителей в преобразовательных устройствах. Цель изобретения - упрощение и снижение потребляемой мощности. При появлении напряжения на входе устройства заряжается конденсатор 9 через высокоомные резисторы 3 и 4. При определенном напряжении однонереходный транзистор 11 открывается и происходит разряд конденсатора на светоизлучатель оптрона 13 через дроссель 15 и резистор 12. Снижение потребляемой мощности достигается за счет малой длительности импульсов тока через светоизлучатель при большой скважности. 1 ил. (Л С о о» СО К / \вых 7 1 1370697 Изобретение относится к электроВ момент времени, когда напряжетехнике и может использоваться для ние на конденсаторе 9 достигает веконтроля высокого напряжения, в частличины напряжения отпирания транзисности для контроля состояния тиристо- с тора 11, последний открывается и конров и предохранителей в преобразоваденсатор 9 разряжается па цепи: втотельных устройствах. рая обкладка конденсатора 9, переходит эмиттер-первая база однопереходЦель изобретения - упрощение и ного транзистора І 1, низкоомный реснижение потребляемой мощности. На чертеже приведена схема пред10 зистор 12, светодиод 13 оптронной лагаемого устройства для контроля напары, первая обкладка конденсатора 9, пряжения . После разряда конденсатора 9 однопеУстройство для контроля напряжения реходный транзистор 11 закрывается, содержит силовые зажимы 1 и 2, высоа конденсатор 9 снова начинает зарякоомиые резисторы 3 и 4, диодный вы- 15 жаться. Таким образом, при появлении прямитель, собранный на диодах 5 - 8 , контролируемого напряжения на силоконденсатор 9, стабилитрон 10, одновых зажимах 1 и 2 на выходе фототранпереходный транзистор 11, низкоомный зистора оптронной пары формируются резистор 12, светодиод 13 и фототранимпульсы большой скважности. Малая зистор 14 оптрониой пары, а также 20 длительность импульсов тока через дроссель 15. светодиод 13 позволяет резко сокраСиловые зажимы 1 и 2 подключены тить мощность потребления устройстсоответственно через высокоомные рева. зисторы 3 и 4 к входам выпрямителя, При разряде конденсатора 9 основсобранного на диодах 5 - 8 . Отрица25 ная часть энергии выделяется в виде тельный полюс выпрямителя подключен к тепла на резисторе 12. Увеличить первой обкладке конденсатора 9 и к длительность импульса тока через катоду светодиода 13, Положительный светодиод, одновременно1- снизив пополюс выпрямителя подключен к катоду тери мощности, можно путем использостабилизатора 10 и к второй базе од- 30 вания в качестве токоограничивающего нопереходного транзистора 1I, эмитустройства дросселя 15. Кроме того, тер которого соединен с анодом стаиспытания устройства показали, что билитрона 10 и с второй обкладкой при малых величинах резисторов 3 и 4 конденсатора 9. Первая база однопеоднопереходный транзистор 11 после реходного транзистора 11 соединена 35 открывания не имеет условий для зачерез дроссель 15 и низкоомный резискрывания, так как пропускаемый через тор 12 с анодом светодиода 13 опнего ток больше, чем ток удержания. тронной пары. Обеспечить надежное закрывание однопереходного транзистора 11 позволяет 40 введение дросселя 15 в цепь разряда Устройство работает следующим конденсатора 9, При этом соотношение образом. между величинами индуктивности 15, Силовые зажимы 1 и 2 предназначе- . конденсатора 9 и резистора 12 должно иы для подключения к источнику контбыть таким, чтобы процесс разряда ролируемого напряжения, например к силовым тиристорам, предохранителям, 45 конденсатора 9 был колебательным. • Тогда в момент изменения направления конденсаторам и т.п. При появлении тока через конденсатор 9 однопереходконтролируемого напряжения положиный транзистор 11 надежно закрывательного знака конденсатор 9 начинается. ет заряжаться по цепи: силовой зажим 1, высокоомный резистор 3, диод 5, 50 стабилитрон 10, конденсатор 9, диод Ф о р м у л а и з о б р е т е н и я 8, высокоомный резистор 4, силовой Устройство для контроля напряжезажим 2, При появлении напряжения ния, содержащее диодный мостовой выотрицательного знака конденсатор 9 прямитель, входные выводы которого заряжается по цепи: силовой зажим 2, через первый и второй резисторы подвысокоомный резистор 4, диод 6, ключены к соответствующим входным стабилитрон 10, конденсатор 9, диод выводам устройства, положительный и 7, высокоомный резистор 3, силовой отрицательный выходные выводы соедизажим 1. нены соответственно с катодом стаби— З 1370697 * литрона и первым выводом конденсатоанод стабилитрона и второй вывод ра, третий резистор, транзистор и конденсатора подключены к эмиттеру элемент гальванической развязки, о тоднопереходного транзистора, первая л и ч а ю щ е е с я тем, что, с база которого через дроссель, третий 5 целью упрощения и снижения потребляерезистор и светоизлучатель оптрона мой мощности, введен дроссель, приподключена к первому выводу конденсачем транзистор выполнен однопереходтора, вторая база соединена с катодом ным, а элемент гальванической развязстабилитрона, а фотоприемник оптрона ки выполнен в виде оптрона, при этом .10 подключен к выходу устройства. Редактор Ю.Середа Заказ 424/51 Составитель Б.Широков Техред М.Моргентад_. Корректор М.Пожо Тираж 649 Подписное ВНЙИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
