Трансформатор напруги з газовою ізоляцією

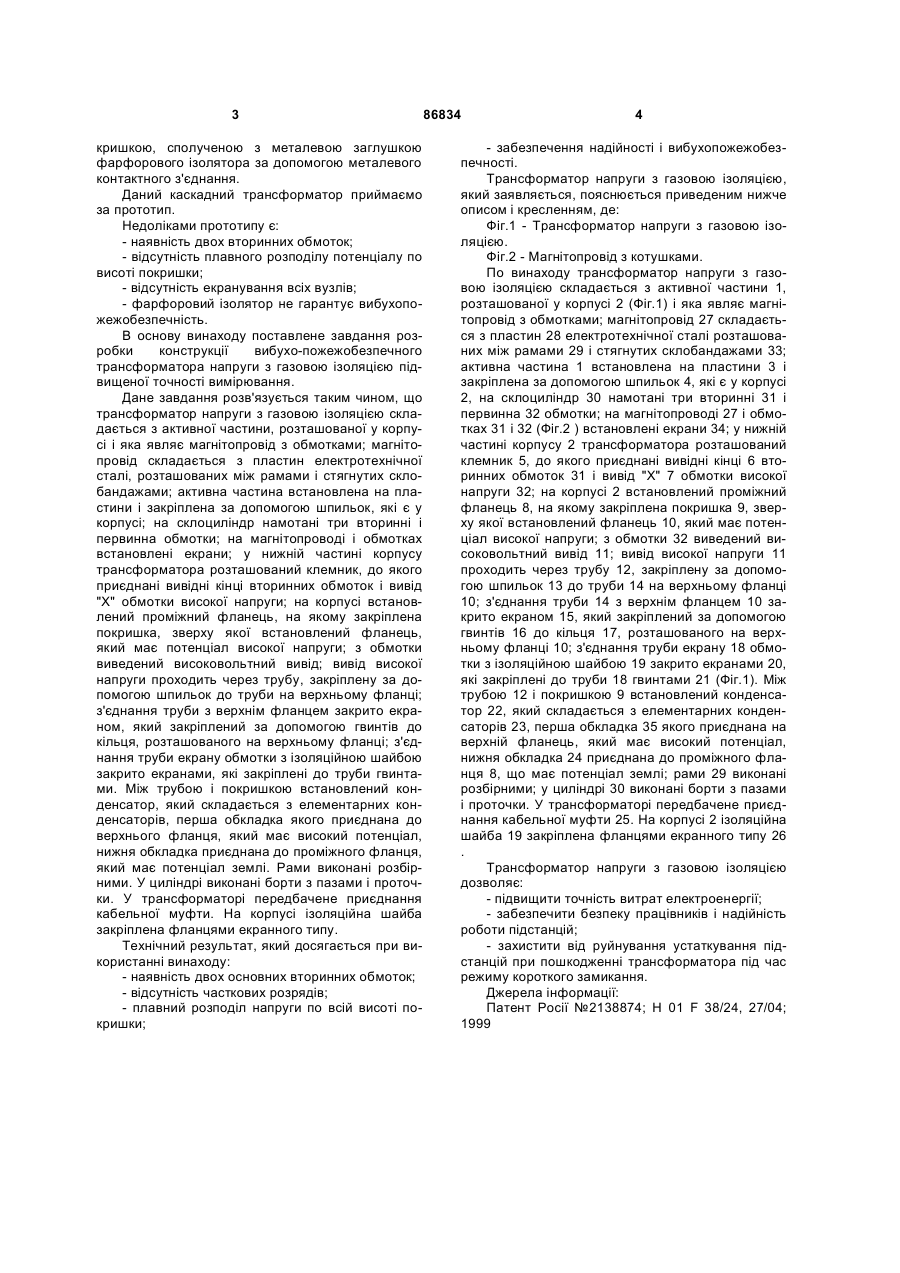

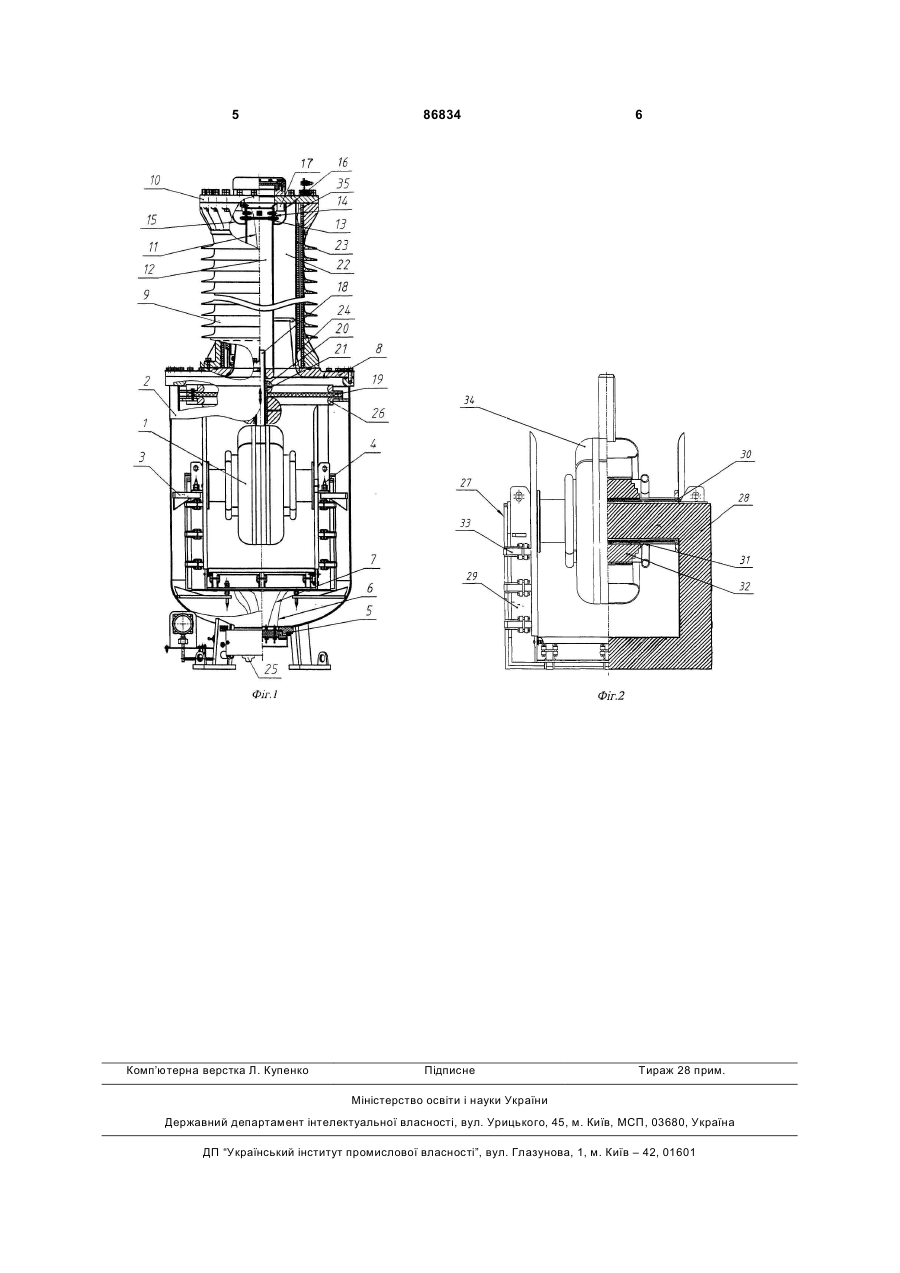

1. Трансформатор напруги з газовою ізоляцією, який складається з активної частини, що розташована у корпусі і являє собою магнітопровід з обмотками; магнітопровід складається з пластин електротехнічної сталі, розташованих між рамами і стягнутих склобандажами; активна частина встановлена на пластини і кріпиться за допомогою шпильок, які є у корпусі, на склоциліндр намотані три вторинні і первинна обмотки; на магнітопроводі і обмотці встановлені екрани; у нижній частині корпусу трансформатора розташований клемник, до якого приєднані вивідні кінці вторинних обмоток C2 2 86834 1 3 кришкою, сполученою з металевою заглушкою фарфорового ізолятора за допомогою металевого контактного з'єднання. Даний каскадний трансформатор приймаємо за прототип. Недоліками прототипу є: - наявність двох вторинних обмоток; - відсутність плавного розподілу потенціалу по висоті покришки; - відсутність екранування всіх вузлів; - фарфоровий ізолятор не гарантує вибухопожежобезпечність. В основу винаходу поставлене завдання розробки конструкції вибухо-пожежобезпечного трансформатора напруги з газовою ізоляцією підвищеної точності вимірювання. Дане завдання розв'язується таким чином, що трансформатор напруги з газовою ізоляцією складається з активної частини, розташованої у корпусі і яка являє магнітопровід з обмотками; магнітопровід складається з пластин електротехнічної сталі, розташованих між рамами і стягнутих склобандажами; активна частина встановлена на пластини і закріплена за допомогою шпильок, які є у корпусі; на склоциліндр намотані три вторинні і первинна обмотки; на магнітопроводі і обмотках встановлені екрани; у нижній частині корпусу трансформатора розташований клемник, до якого приєднані вивідні кінці вторинних обмоток і вивід "X" обмотки високої напруги; на корпусі встановлений проміжний фланець, на якому закріплена покришка, зверху якої встановлений фланець, який має потенціал високої напруги; з обмотки виведений високовольтний вивід; вивід високої напруги проходить через трубу, закріплену за допомогою шпильок до труби на верхньому фланці; з'єднання труби з верхнім фланцем закрито екраном, який закріплений за допомогою гвинтів до кільця, розташованого на верхньому фланці; з'єднання труби екрану обмотки з ізоляційною шайбою закрито екранами, які закріплені до труби гвинтами. Між трубою і покришкою встановлений конденсатор, який складається з елементарних конденсаторів, перша обкладка якого приєднана до верхнього фланця, який має високий потенціал, нижня обкладка приєднана до проміжного фланця, який має потенціал землі. Рами виконані розбірними. У циліндрі виконані борти з пазами і проточки. У трансформаторі передбачене приєднання кабельної муфти. На корпусі ізоляційна шайба закріплена фланцями екранного типу. Технічний результат, який досягається при використанні винаходу: - наявність двох основних вторинних обмоток; - відсутність часткових розрядів; - плавний розподіл напруги по всій висоті покришки; 86834 4 - забезпечення надійності і вибухопожежобезпечності. Трансформатор напруги з газовою ізоляцією, який заявляється, пояснюється приведеним нижче описом і кресленням, де: Фіг.1 - Трансформатор напруги з газовою ізоляцією. Фіг.2 - Магнітопровід з котушками. По винаходу трансформатор напруги з газовою ізоляцією складається з активної частини 1, розташованої у корпусі 2 (Фіг.1) і яка являє магнітопровід з обмотками; магнітопровід 27 складається з пластин 28 електротехнічної сталі розташованих між рамами 29 і стягнутих склобандажами 33; активна частина 1 встановлена на пластини 3 і закріплена за допомогою шпильок 4, які є у корпусі 2, на склоциліндр 30 намотані три вторинні 31 і первинна 32 обмотки; на магнітопроводі 27 і обмотках 31 і 32 (Фіг.2 ) встановлені екрани 34; у нижній частині корпусу 2 трансформатора розташований клемник 5, до якого приєднані вивідні кінці 6 вторинних обмоток 31 і вивід "X" 7 обмотки високої напруги 32; на корпусі 2 встановлений проміжний фланець 8, на якому закріплена покришка 9, зверху якої встановлений фланець 10, який має потенціал високої напруги; з обмотки 32 виведений високовольтний вивід 11; вивід високої напруги 11 проходить через трубу 12, закріплену за допомогою шпильок 13 до труби 14 на верхньому фланці 10; з'єднання труби 14 з верхнім фланцем 10 закрито екраном 15, який закріплений за допомогою гвинтів 16 до кільця 17, розташованого на верхньому фланці 10; з'єднання труби екрану 18 обмотки з ізоляційною шайбою 19 закрито екранами 20, які закріплені до труби 18 гвинтами 21 (Фіг.1). Між трубою 12 і покришкою 9 встановлений конденсатор 22, який складається з елементарних конденсаторів 23, перша обкладка 35 якого приєднана на верхній фланець, який має високий потенціал, нижня обкладка 24 приєднана до проміжного фланця 8, що має потенціал землі; рами 29 виконані розбірними; у циліндрі 30 виконані борти з пазами і проточки. У трансформаторі передбачене приєднання кабельної муфти 25. На корпусі 2 ізоляційна шайба 19 закріплена фланцями екранного типу 26 . Трансформатор напруги з газовою ізоляцією дозволяє: - підвищити точність витрат електроенергії; - забезпечити безпеку працівників і надійність роботи підстанцій; - захистити від руйнування устаткування підстанцій при пошкодженні трансформатора під час режиму короткого замикання. Джерела інформації: Патент Росії №2138874; Η 01 F 38/24, 27/04; 1999 5 Комп’ютерна верстка Л. Купенко 86834 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
