Ротаційний компресор

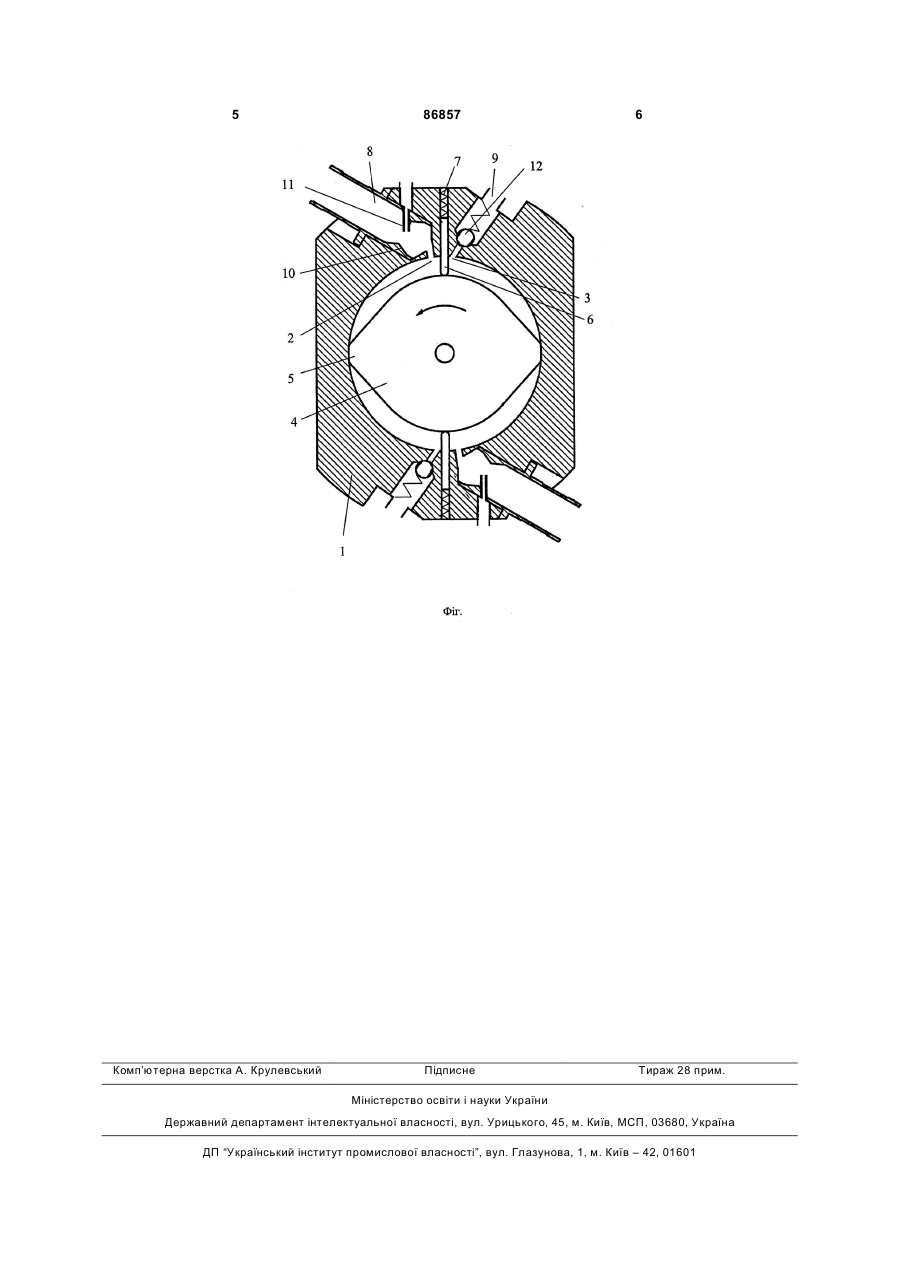

Ротаційний компресор, що містить статор з порожниною для розміщення ротора та із всмоктувальним та нагнітальним вікнами, сполученими з каналами для, відповідно, всмоктування та нагнітання повітря, ротор, ексцентрично встановлений або з ексцентричним виступом чи виступами на 3 ного отвору на торці пластини, утворює в зоні її контактування з поверхнею ротора гідростатичний підшипник і перешкоджає перетокам стисненого газу в камеру низького тиску. Недоліком такого конструктивного рішення є його висока складність та недостатня надійність, внаслідок необхідності забезпечення точної роботи розподільнювальної пластини в якості поршня, а також те, що воно не забезпечує достатнього охолоджування повітря, що стискується, а, відтак, і ефективного зниження температури нагрівання ротора. Задачею винаходу є створення ротаційного компресора, який, шляхом введення нових елементів та заміни існуючих елементів і зв'язків між ними, був би більш надійним та більш ефективним у роботі. Для вирішення поставленої задачі в ротаційному компресорі, що містить статор, з порожниною для розміщення ротора та із всмоктувальним та нагнітальним вікнами, сполученими з каналами для, відповідно, всмоктування та нагнітання повітря, ротор, ексцентрично встановлений або з ексцентричним виступом чи виступами на його робочий поверхні, щонайменше, одну розподільнювальну пластину, встановлену в радіальному пазу статора між всмоктувальним та нагнітальним вікнами, з можливістю зворотнопоступального переміщення та постійного контакту з робочою поверхнею ротора, та пристрій для вприскування МОР у середину статора, відповідно до винаходу пристрій для вприскування МОР виконаний у вигляді дифузора, яким в зоні всмоктувального вікна обладнаний канал для всмоктування повітря, та сполученого з дифузором жиклера, який розташований в зоні осі дифузора та сполучений з джерелом МОР. В такій конструкції менше елементів, ніж у прототипі, а її функціонування, по-перше, завдяки цьому більш надійне, а по-друге, завдяки сумісній роботі жиклера з дифузором, підвищується ступінь однорідності МОР, що вводиться усередину, внаслідок чого охолодження ротора є більш ефективним. Винахід пояснюється кресленням, де запропонований ротаційний компресор показаний схематично у поперечному перерізі. Ротаційний компресор містить статор 1 з двома парами всмоктувального 2 та нагнітального 3 86857 4 вікон. Ротор 4 має два ексцентричні виступи 5. В статорі між вікнами 2, 3 кожної пари виконані радіальні пази (не познач), в кожному з яких встановлена розподільнювальна пластина 6 з пружиною 7. З вікнами 2, 3 сполучені, відповідно, всмоктувальний 8 та нагнітальний 9 канали. Сполучений із джерелом розрідження (не показано) всмоктувальний 8 канал в зоні його примикання до вікна 2 обладнаний дифузором 10. В зоні входу в дифузор, в безпосередній близькості від подовжньої осі дифузора, розташований жиклер 11, подовжня вісь якого розташовується під кутом до подовжньої осі дифузора. Жиклер сполучений із джерелом МОР (не показано). На сполученні нагнітального каналу 9 з вікном 3 встановлений зворотний клапан 12. Ротаційний компресор працює таким чином. Після проходження виступом 5 вікна 2, при обертанні ротора 4 в напрямку стрілки, у порожнину між поверхнями ротора і статора, в якій утворюється розрідження, через канал 8 та вікно 2 надходить повітря. При проходженні через дифузор 10 потік повітря розширюється, а тиск знижується, що підвищує ефективність розбризкування МОР, яка надходить через жиклер 11 в зону початку розширення потоку. Наступним виступом 5 ротор підхоплює утворену робочу речовину та подає її до нагнітального вікна 3. Під впливом тиску клапан 12 відкривається і стиснута робоча речовина через канал 9 відводиться від стартера. Після проходження виступом 5 чергової розподілювальної пластини 6 та всмоктувального вікна 2 здійснюється всмоктування робочої речовини і процес повторюється. Випробування дослідного зразка ротаційного компресора, що заявляється, довели, що така конструкція ефективно охолоджує стиснуте повітря. Завдяки цьому уможливлено зниження зазору між суміжними поверхнями ротора і статора, що забезпечило, у порівнянні з ротаційним компресором, що застосовувався підприємством до останнього часу, зменшити перетоки з камери високого тиску в камеру низького тиску та, тим самим, підвищити продуктивність пристрою. При порівнянні ж з прототипом вдається за очевидне, що запропонована конструкція також простіша та надійніша, про що вже згадано вище. 5 Комп’ютерна верстка А. Крулевський 86857 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
