Клапан двосідельний

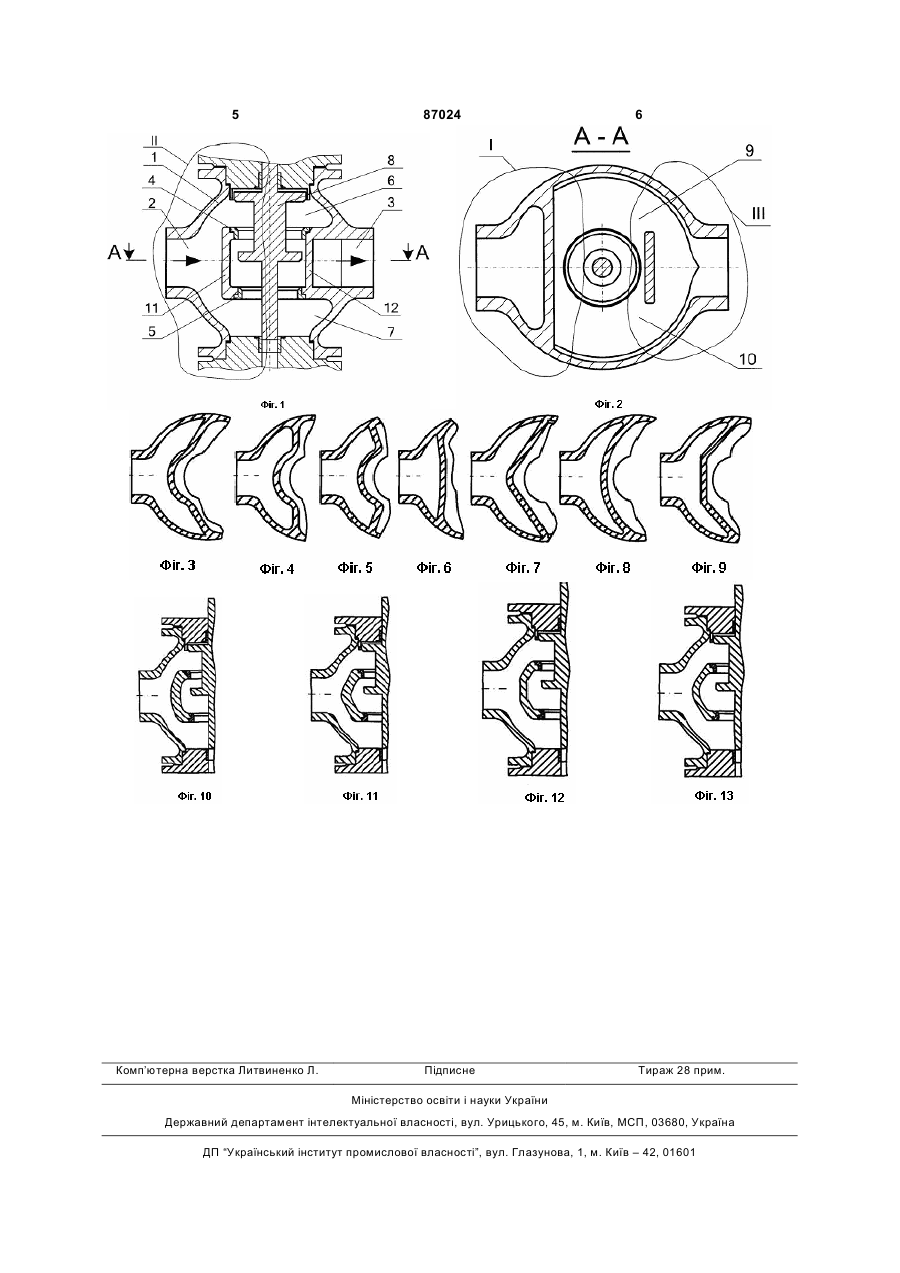

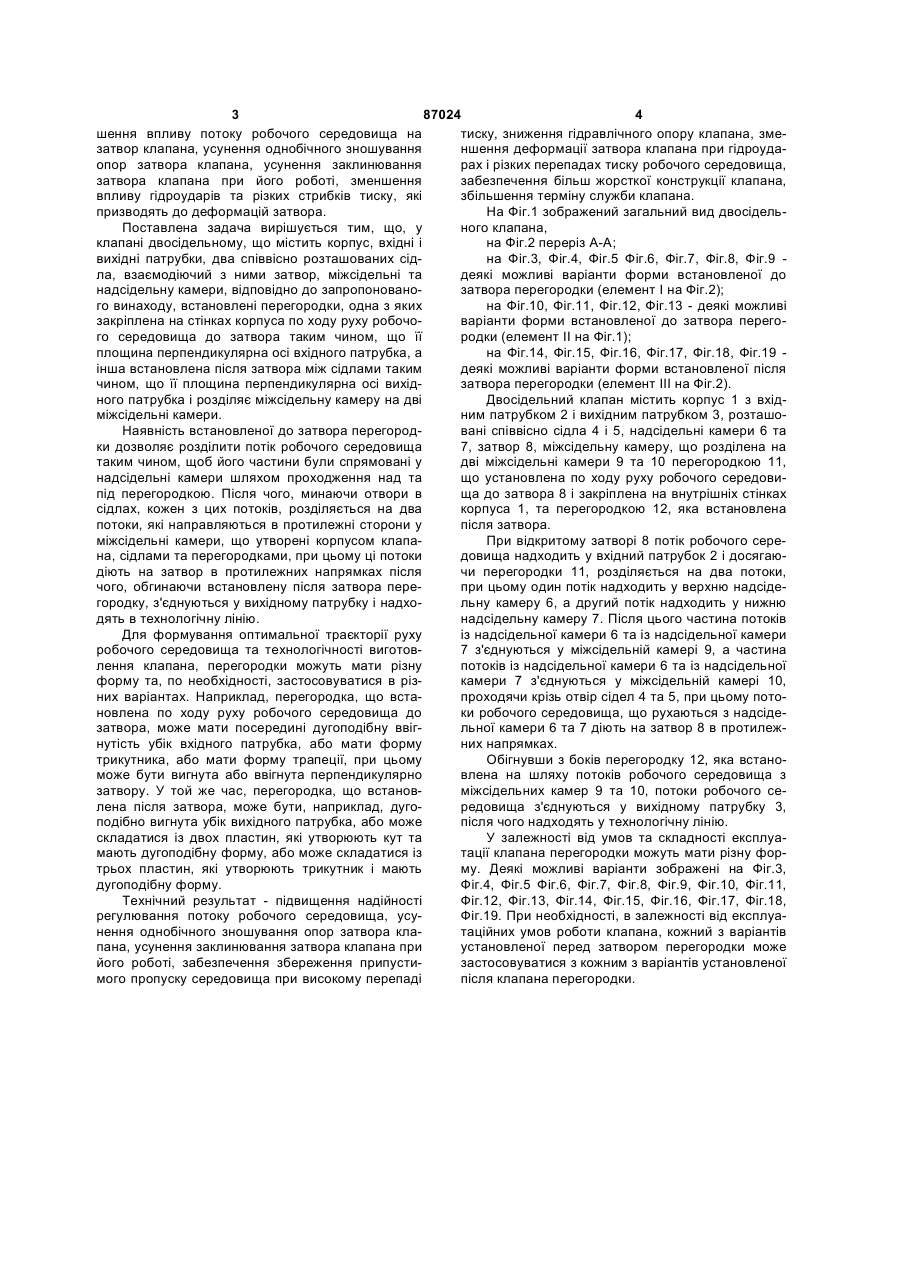

1. Клапан двосідельний, що містить корпус, вхідний й вихідний патрубки, два співвісно розташованих сідла, взаємодіючий з ними затвор, міжсідельну та надсідельні камери, який відрізняється тим, що в корпусі встановлені перегородки, одна з яких розміщена по ходу руху робочого середовища перед затвором і закріплена на стінках корпуса таким чином, що її площина перпендикулярна осі вхідного патрубка, а інша розміщена після затвора між сідлами таким чином, що її пло 3 87024 4 шення впливу потоку робочого середовища на тиску, зниження гідравлічного опору клапана, змезатвор клапана, усунення однобічного зношування ншення деформації затвора клапана при гідроудаопор затвора клапана, усунення заклинювання рах і різких перепадах тиску робочого середовища, затвора клапана при його роботі, зменшення забезпечення більш жорсткої конструкції клапана, впливу гідроударів та різких стрибків тиску, які збільшення терміну служби клапана. призводять до деформацій затвора. На Фіг.1 зображений загальний вид двосідельПоставлена задача вирішується тим, що, у ного клапана, клапані двосідельному, що містить корпус, вхідні і на Фіг.2 переріз А-А; вихідні патрубки, два співвісно розташованих сідна Фіг.3, Фіг.4, Фіг.5 Фіг.6, Фіг.7, Фіг.8, Фіг.9 ла, взаємодіючий з ними затвор, міжсідельні та деякі можливі варіанти форми встановленої до надсідельну камери, відповідно до запропонованозатвора перегородки (елемент І на Фіг.2); го винаходу, встановлені перегородки, одна з яких на Фіг.10, Фіг.11, Фіг.12, Фіг.13 - деякі можливі закріплена на стінках корпуса по ходу руху робочоваріанти форми встановленої до затвора перегого середовища до затвора таким чином, що її родки (елемент II на Фіг.1); площина перпендикулярна осі вхідного патрубка, а на Фіг.14, Фіг.15, Фіг.16, Фіг.17, Фіг.18, Фіг.19 інша встановлена після затвора між сідлами таким деякі можливі варіанти форми встановленої після чином, що її площина перпендикулярна осі вихідзатвора перегородки (елемент III на Фіг.2). ного патрубка і розділяє міжсідельну камеру на дві Двосідельний клапан містить корпус 1 з вхідміжсідельні камери. ним патрубком 2 і вихідним патрубком 3, розташоНаявність встановленої до затвора перегородвані співвісно сідла 4 і 5, надсідельні камери 6 та ки дозволяє розділити потік робочого середовища 7, затвор 8, міжсідельну камеру, що розділена на таким чином, щоб його частини були спрямовані у дві міжсідельні камери 9 та 10 перегородкою 11, надсідельні камери шляхом проходження над та що установлена по ходу руху робочого середовипід перегородкою. Після чого, минаючи отвори в ща до затвора 8 і закріплена на внутрішніх стінках сідлах, кожен з цих потоків, розділяється на два корпуса 1, та перегородкою 12, яка встановлена потоки, які направляються в протилежні сторони у після затвора. міжсідельні камери, що утворені корпусом клапаПри відкритому затворі 8 потік робочого серена, сідлами та перегородками, при цьому ці потоки довища надходить у вхідний патрубок 2 і досягаюдіють на затвор в протилежних напрямках після чи перегородки 11, розділяється на два потоки, чого, обгинаючи встановлену після затвора перепри цьому один потік надходить у верхню надсідегородку, з'єднуються у вихідному патрубку і надхольну камеру 6, а другий потік надходить у нижню дять в технологічну лінію. надсідельну камеру 7. Після цього частина потоків Для формування оптимальної траєкторії руху із надсідельної камери 6 та із надсідельної камери робочого середовища та технологічності виготов7 з'єднуються у міжсідельній камері 9, а частина лення клапана, перегородки можуть мати різну потоків із надсідельної камери 6 та із надсідельної форму та, по необхідності, застосовуватися в різкамери 7 з'єднуються у міжсідельній камері 10, них варіантах. Наприклад, перегородка, що встапроходячи крізь отвір сідел 4 та 5, при цьому потоновлена по ходу руху робочого середовища до ки робочого середовища, що рухаються з надсідезатвора, може мати посередині дугоподібну ввігльної камери 6 та 7 діють на затвор 8 в протилежнутість убік вхідного патрубка, або мати форму них напрямках. трикутника, або мати форму трапеції, при цьому Обігнувши з боків перегородку 12, яка встаноможе бути вигнута або ввігнута перпендикулярно влена на шляху потоків робочого середовища з затвору. У той же час, перегородка, що встановміжсідельних камер 9 та 10, потоки робочого селена після затвора, може бути, наприклад, дугоредовища з'єднуються у вихідному патрубку 3, подібно вигнута убік вихідного патрубка, або може після чого надходять у технологічну лінію. складатися із двох пластин, які утворюють кут та У залежності від умов та складності експлуамають дугоподібну форму, або може складатися із тації клапана перегородки можуть мати різну фортрьох пластин, які утворюють трикутник і мають му. Деякі можливі варіанти зображені на Фіг.3, дугоподібну форму. Фіг.4, Фіг.5 Фіг.6, Фіг.7, Фіг.8, Фіг.9, Фіг.10, Фіг.11, Технічний результат - підвищення надійності Фіг.12, Фіг.13, Фіг.14, Фіг.15, Фіг.16, Фіг.17, Фіг.18, регулювання потоку робочого середовища, усуФіг.19. При необхідності, в залежності від експлуанення однобічного зношування опор затвора клатаційних умов роботи клапана, кожний з варіантів пана, усунення заклинювання затвора клапана при установленої перед затвором перегородки може його роботі, забезпечення збереження припустизастосовуватися з кожним з варіантів установленої мого пропуску середовища при високому перепаді після клапана перегородки. 5 Комп’ютерна верстка Литвиненко Л. 87024 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
