Двосідельний клапан

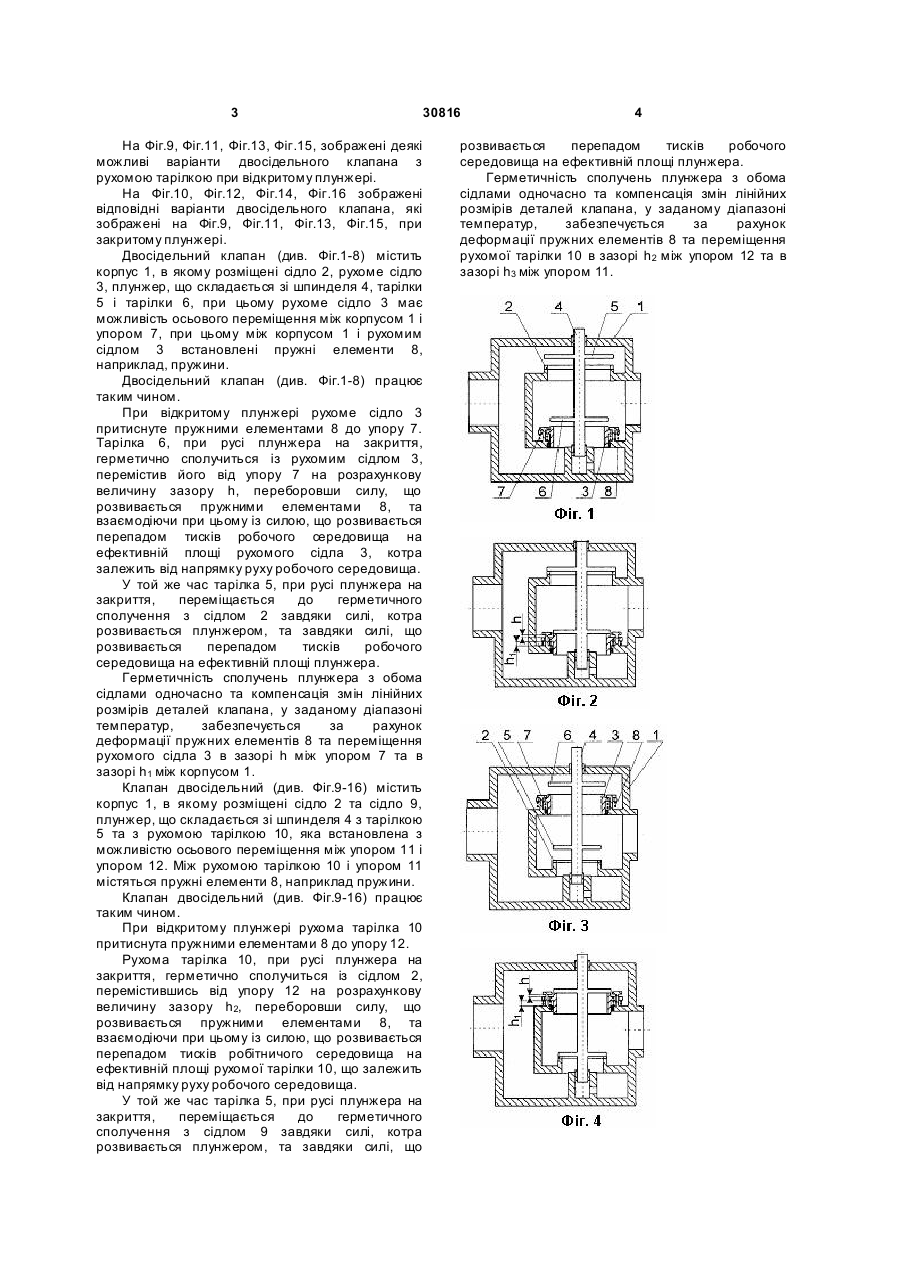

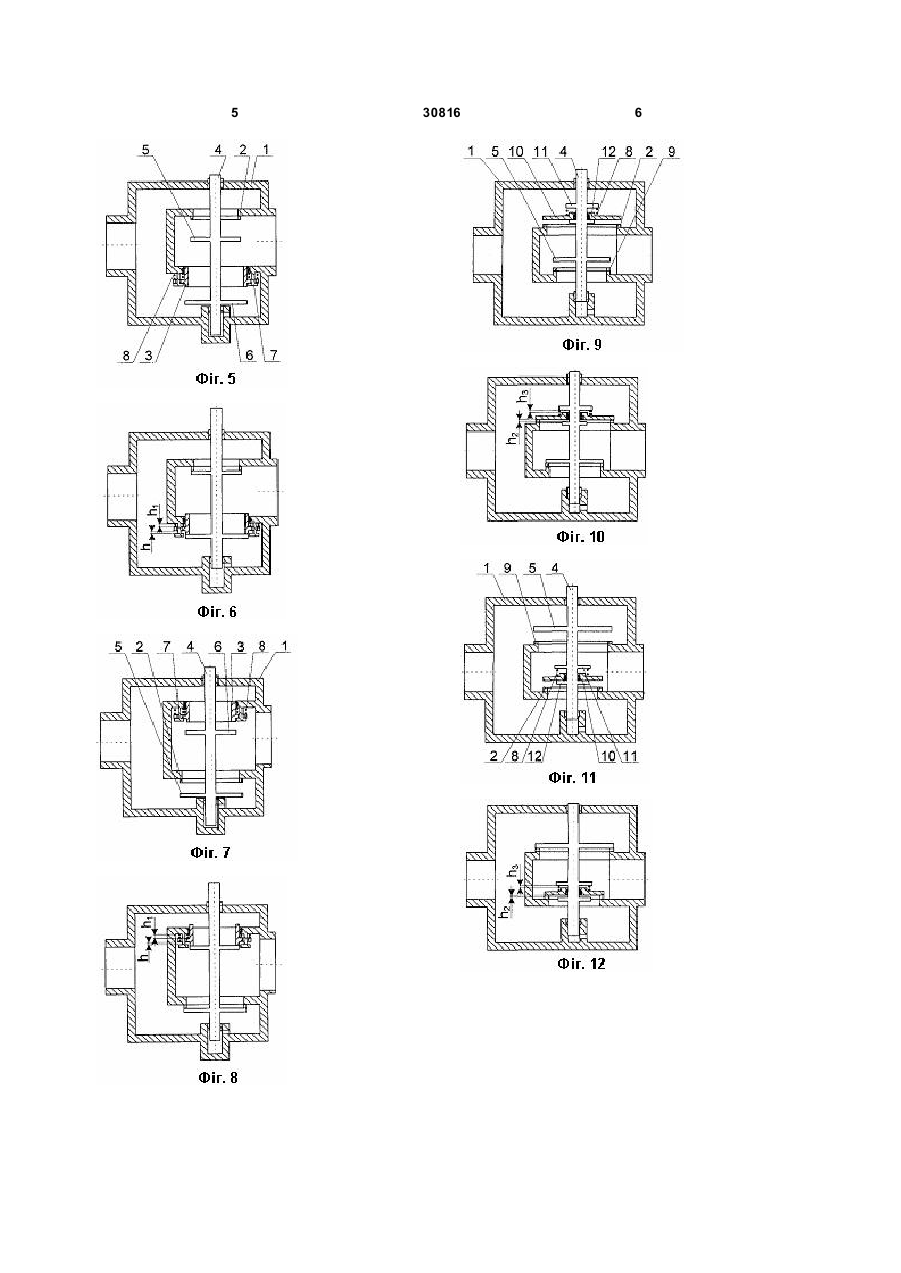

1. Двосідельний клапан, що містить корпус, в якому розташовані співвісно два сідла та взаємодіючий з ними плунжер, який складається зі шпинделя та двох профільованих тарілок, який 3 30816 На Фіг.9, Фіг.11, Фіг.13, Фіг.15, зображені деякі можливі варіанти двосідельного клапана з рухомою тарілкою при відкритому плунжері. На Фіг.10, Фіг.12, Фіг.14, Фіг.16 зображені відповідні варіанти двосідельного клапана, які зображені на Фіг.9, Фіг.11, Фіг.13, Фіг.15, при закритому плунжері. Двосідельний клапан (див. Фіг.1-8) містить корпус 1, в якому розміщені сідло 2, рухоме сідло 3, плунжер, що складається зі шпинделя 4, тарілки 5 і тарілки 6, при цьому рухоме сідло 3 має можливість осьового переміщення між корпусом 1 і упором 7, при цьому між корпусом 1 і рухомим сідлом 3 встановлені пружні елементи 8, наприклад, пружини. Двосідельний клапан (див. Фіг.1-8) працює таким чином. При відкритому плунжері рухоме сідло 3 притиснуте пружними елементами 8 до упору 7. Тарілка 6, при русі плунжера на закриття, герметично сполучиться із рухомим сідлом 3, перемістив його від упору 7 на розрахункову величину зазору h, переборовши силу, що розвивається пружними елементами 8, та взаємодіючи при цьому із силою, що розвивається перепадом тисків робочого середовища на ефективній площі рухомого сідла 3, котра залежить від напрямку руху робочого середовища. У той же час тарілка 5, при русі плунжера на закриття, переміщається до герметичного сполучення з сідлом 2 завдяки силі, котра розвивається плунжером, та завдяки силі, що розвивається перепадом тисків робочого середовища на ефективній площі плунжера. Герметичність сполучень плунжера з обома сідлами одночасно та компенсація змін лінійних розмірів деталей клапана, у заданому діапазоні температур, забезпечується за рахунок деформації пружних елементів 8 та переміщення рухомого сідла 3 в зазорі h між упором 7 та в зазорі h1 між корпусом 1. Клапан двосідельний (див. Фіг.9-16) містить корпус 1, в якому розміщені сідло 2 та сідло 9, плунжер, що складається зі шпинделя 4 з тарілкою 5 та з рухомою тарілкою 10, яка встановлена з можливістю осьового переміщення між упором 11 і упором 12. Між рухомою тарілкою 10 і упором 11 містяться пружні елементи 8, наприклад пружини. Клапан двосідельний (див. Фіг.9-16) працює таким чином. При відкритому плунжері рухома тарілка 10 притиснута пружними елементами 8 до упору 12. Рухома тарілка 10, при русі плунжера на закриття, герметично сполучиться із сідлом 2, перемістившись від упору 12 на розрахункову величину зазору h2, переборовши силу, що розвивається пружними елементами 8, та взаємодіючи при цьому із силою, що розвивається перепадом тисків робітничого середовища на ефективній площі рухомої тарілки 10, що залежить від напрямку руху робочого середовища. У той же час тарілка 5, при русі плунжера на закриття, переміщається до герметичного сполучення з сідлом 9 завдяки силі, котра розвивається плунжером, та завдяки силі, що 4 розвивається перепадом тисків робочого середовища на ефективній площі плунжера. Герметичність сполучень плунжера з обома сідлами одночасно та компенсація змін лінійних розмірів деталей клапана, у заданому діапазоні температур, забезпечується за рахунок деформації пружних елементів 8 та переміщення рухомої тарілки 10 в зазорі h2 між упором 12 та в зазорі h3 між упором 11. 5 30816 6 7 30816 8
