Якірна підводна станція

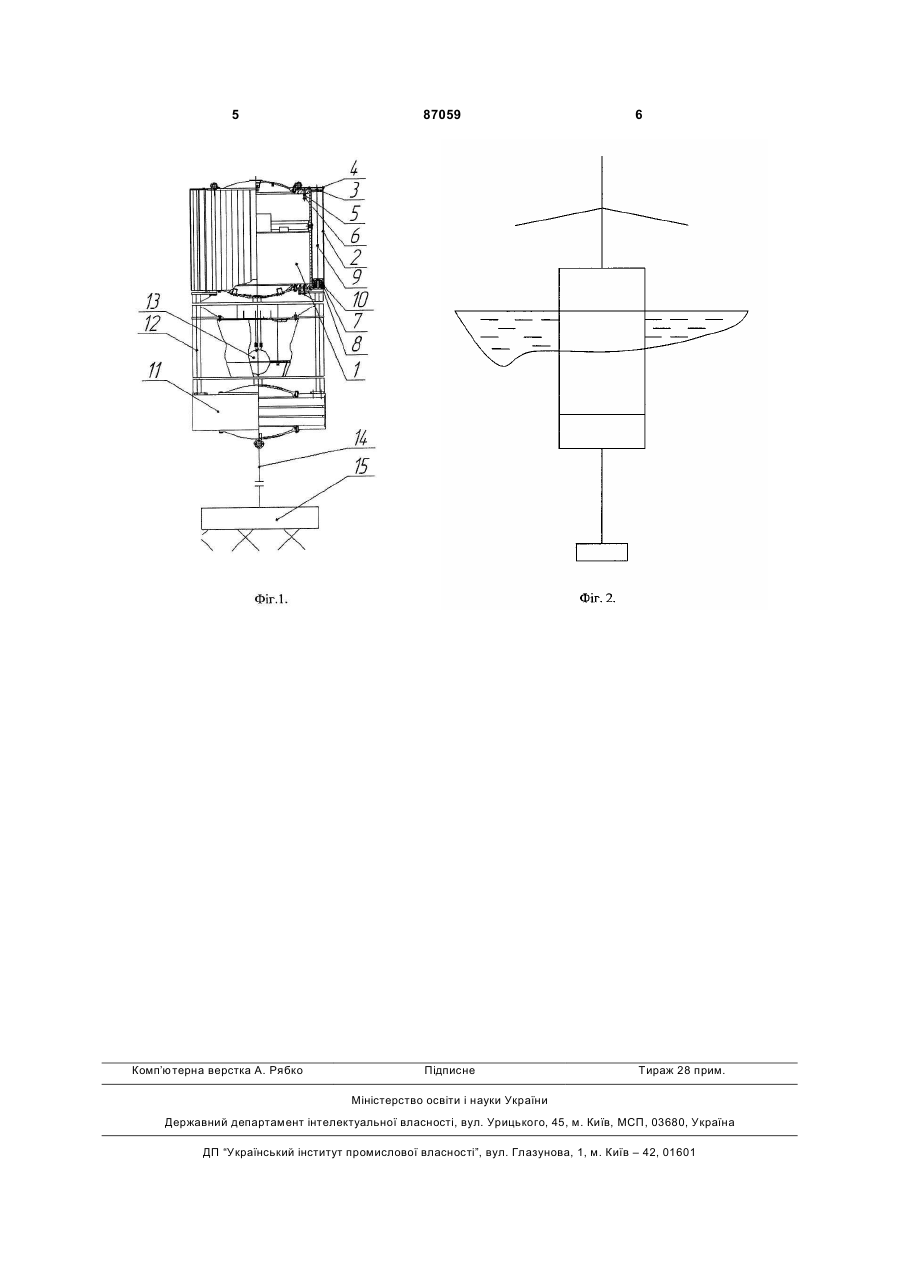

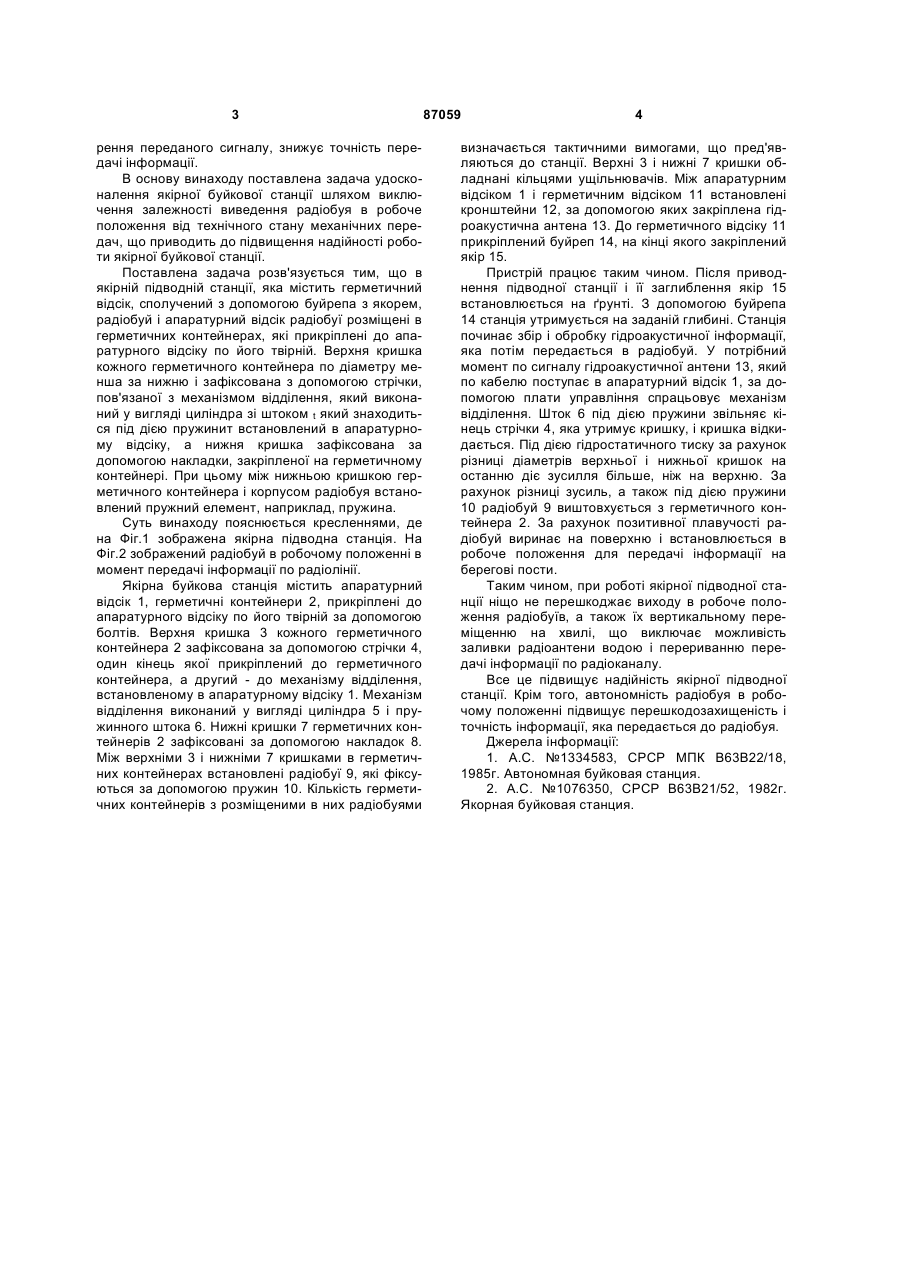

Якірна підводна станція, яка містить герметичний відсік, сполучений з допомогою буйрепа з якорем, радіобуї і апаратурний відсік, яка відрізняється тим, що радіобуї розміщені в герметичних контейнерах, які прикріплені до апаратурного відсіку по його твірній, верхня кришка кожного герметичного контейнера по діаметру менша за нижню і зафіксована з допомогою стрічки, пов'язаної з механізмом відділення, який виконаний у вигляді циліндра зі штоком, який знаходиться під дією пружини і встановлений в апаратурному відсіку, а нижня кришка зафіксована за допомогою накладки, закріпленої на герметичному контейнері, при цьому між нижньою кришкою герметичного контейнера і корпусом радіобуя встановлений пружний елемент, наприклад пружина. (19) (21) a200712850 (22) 20.11.2007 (24) 10.06.2009 (46) 10.06.2009, Бюл.№ 11, 2009 р. (72) ШАМАРІН ЮРІЙ ЄВГЕНОВИЧ, UA, ШАМАРІН ОЛЕКСІЙ ЮРІЙОВИЧ, UA, КРІПІНЕВІЧ ВАЛЕНТИНА ВАСИЛЬЄВНА, UA, ЛАНОВИЙ ЮРІЙ ІВАНОВИЧ, UA, МІРОНОВ ЮХИМ ПИЛИПОВИЧ, UA, ШАБАЗОВ ВОЛОДИМИР ЄФРЕМОВИЧ, UA (73) КИЇВСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ГІДРОПРИЛАДІВ, UA (56) SU 1076350 A; 28.02.1984 US 3451079; 24.06.1969 GB 116190 A; 06.06.1918 US 1788691; 13.01.1931 WO 03105387 A2; 18.12.2003 US 6283005 B1; 04.09.2001 DE 9002418; 27.06.1991 3 рення переданого сигналу, знижує точність передачі інформації. В основу винаходу поставлена задача удосконалення якірної буйкової станції шляхом виключення залежності виведення радіобуя в робоче положення від технічного стану механічних передач, що приводить до підвищення надійності роботи якірної буйкової станції. Поставлена задача розв'язується тим, що в якірній підводній станції, яка містить герметичний відсік, сполучений з допомогою буйрепа з якорем, радіобуй і апаратурний відсік радіобуї розміщені в герметичних контейнерах, які прикріплені до апаратурного відсіку по його твірній. Верхня кришка кожного герметичного контейнера по діаметру менша за нижню і зафіксована з допомогою стрічки, пов'язаної з механізмом відділення, який виконаний у вигляді циліндра зі штоком t який знаходиться під дією пружинит встановлений в апаратурному відсіку, а нижня кришка зафіксована за допомогою накладки, закріпленої на герметичному контейнері. При цьому між нижньою кришкою герметичного контейнера і корпусом радіобуя встановлений пружний елемент, наприклад, пружина. Суть винаходу пояснюється кресленнями, де на Фіг.1 зображена якірна підводна станція. На Фіг.2 зображений радіобуй в робочому положенні в момент передачі інформації по радіолінії. Якірна буйкова станція містить апаратурний відсік 1, герметичні контейнери 2, прикріплені до апаратурного відсіку по його твірній за допомогою болтів. Верхня кришка 3 кожного герметичного контейнера 2 зафіксована за допомогою стрічки 4, один кінець якої прикріплений до герметичного контейнера, а другий - до механізму відділення, встановленому в апаратурному відсіку 1. Механізм відділення виконаний у вигляді циліндра 5 і пружинного штока 6. Нижні кришки 7 герметичних контейнерів 2 зафіксовані за допомогою накладок 8. Між верхніми 3 і нижніми 7 кришками в герметичних контейнерах встановлені радіобуї 9, які фіксуються за допомогою пружин 10. Кількість герметичних контейнерів з розміщеними в них радіобуями 87059 4 визначається тактичними вимогами, що пред'являються до станції. Верхні 3 і нижні 7 кришки обладнані кільцями ущільнювачів. Між апаратурним відсіком 1 і герметичним відсіком 11 встановлені кронштейни 12, за допомогою яких закріплена гідроакустична антена 13. До герметичного відсіку 11 прикріплений буйреп 14, на кінці якого закріплений якір 15. Пристрій працює таким чином. Після приводнення підводної станції і її заглиблення якір 15 встановлюється на ґрунті. З допомогою буйрепа 14 станція утримується на заданій глибині. Станція починає збір і обробку гідроакустичної інформації, яка потім передається в радіобуй. У потрібний момент по сигналу гідроакустичної антени 13, який по кабелю поступає в апаратурний відсік 1, за допомогою плати управління спрацьовує механізм відділення. Шток 6 під дією пружини звільняє кінець стрічки 4, яка утримує кришку, і кришка відкидається. Під дією гідростатичного тиску за рахунок різниці діаметрів верхньої і нижньої кришок на останню діє зусилля більше, ніж на верхню. За рахунок різниці зусиль, а також під дією пружини 10 радіобуй 9 виштовхується з герметичного контейнера 2. За рахунок позитивної плавучості радіобуй виринає на поверхню і встановлюється в робоче положення для передачі інформації на берегові пости. Таким чином, при роботі якірної підводної станції ніщо не перешкоджає виходу в робоче положення радіобуїв, а також їх вертикальному переміщенню на хвилі, що виключає можливість заливки радіоантени водою і перериванню передачі інформації по радіоканалу. Все це підвищує надійність якірної підводної станції. Крім того, автономність радіобуя в робочому положенні підвищує перешкодозахищеність і точність інформації, яка передається до радіобуя. Джерела інформації: 1. А.С. №1334583, СРСР МПК В63В22/18, 1985г. Автономная буйковая станция. 2. А.С. №1076350, СРСР В63В21/52, 1982г. Якорная буйковая станция. 5 Комп’ютерна верстка А. Рябко 87059 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
