Шестигранний стільниковий заповнювач
Номер патенту: 87088
Опубліковано: 27.01.2014
Автори: Кравець Володимир Миколайович, Несвіт Віталій Федорович, Стебінська Олена Вікторівна, Швед Ольга Володимирівна
Формула / Реферат
Шестигранний стільниковий заповнювач, який має подвійну товщину в гранях, що склеюються між собою, який відрізняється тим, що в гранях склеювання виконані отвори, розмір кожного отвору має бути не більшим, ніж половина площі грані.
Текст

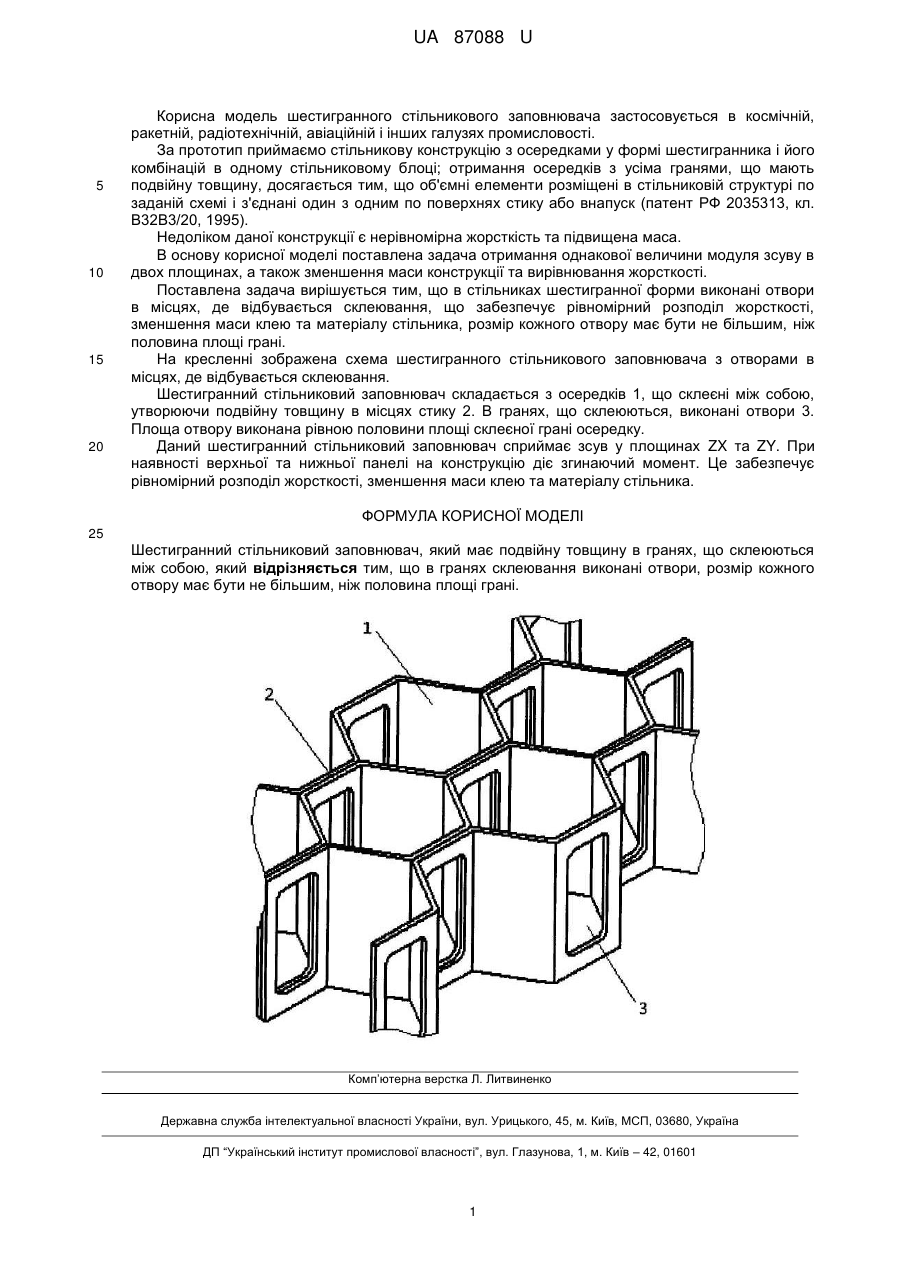

Реферат: Шестигранний стільниковий заповнювач, має подвійну товщину в гранях, що склеюються між собою. В гранях склеювання виконані отвори, розмір кожного отвору має бути не більшим, ніж половина площі грані. UA 87088 U (54) ШЕСТИГРАННИЙ СТІЛЬНИКОВИЙ ЗАПОВНЮВАЧ UA 87088 U UA 87088 U 5 10 15 20 Корисна модель шестигранного стільникового заповнювача застосовується в космічній, ракетній, радіотехнічній, авіаційній і інших галузях промисловості. За прототип приймаємо стільникову конструкцію з осередками у формі шестигранника і його комбінацій в одному стільниковому блоці; отримання осередків з усіма гранями, що мають подвійну товщину, досягається тим, що об'ємні елементи розміщені в стільниковій структурі по заданій схемі і з'єднані один з одним по поверхнях стику або внапуск (патент РФ 2035313, кл. В32В3/20, 1995). Недоліком даної конструкції є нерівномірна жорсткість та підвищена маса. В основу корисної моделі поставлена задача отримання однакової величини модуля зсуву в двох площинах, а також зменшення маси конструкції та вирівнювання жорсткості. Поставлена задача вирішується тим, що в стільниках шестигранної форми виконані отвори в місцях, де відбувається склеювання, що забезпечує рівномірний розподіл жорсткості, зменшення маси клею та матеріалу стільника, розмір кожного отвору має бути не більшим, ніж половина площі грані. На кресленні зображена схема шестигранного стільникового заповнювача з отворами в місцях, де відбувається склеювання. Шестигранний стільниковий заповнювач складається з осередків 1, що склеєні між собою, утворюючи подвійну товщину в місцях стику 2. В гранях, що склеюються, виконані отвори 3. Площа отвору виконана рівною половини площі склеєної грані осередку. Даний шестигранний стільниковий заповнювач сприймає зсув у площинах ZX та ZY. При наявності верхньої та нижньої панелі на конструкцію діє згинаючий момент. Це забезпечує рівномірний розподіл жорсткості, зменшення маси клею та матеріалу стільника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Шестигранний стільниковий заповнювач, який має подвійну товщину в гранях, що склеюються між собою, який відрізняється тим, що в гранях склеювання виконані отвори, розмір кожного отвору має бути не більшим, ніж половина площі грані. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
