Комірчастий заповнювач для плоских та кривих багатошарових панелей

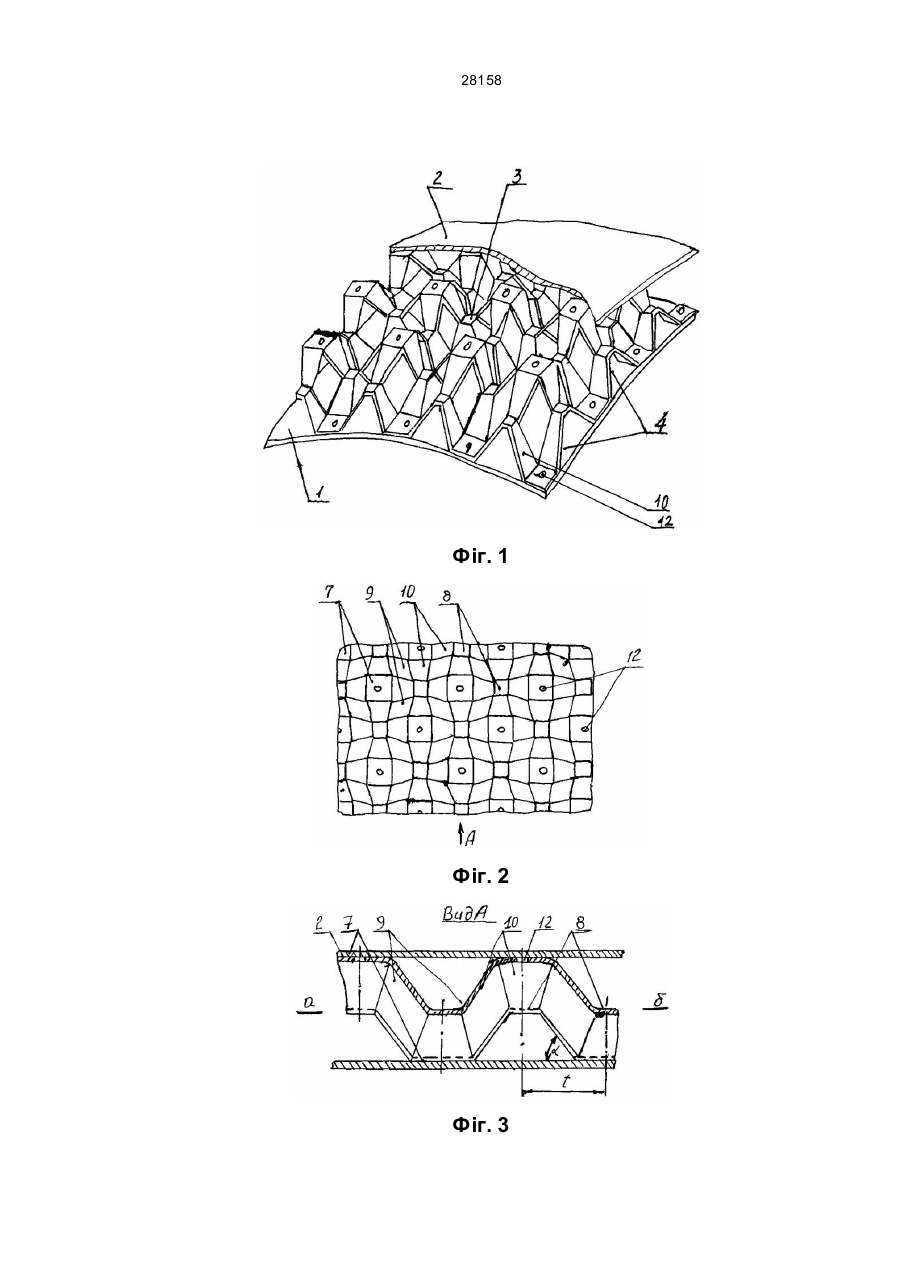

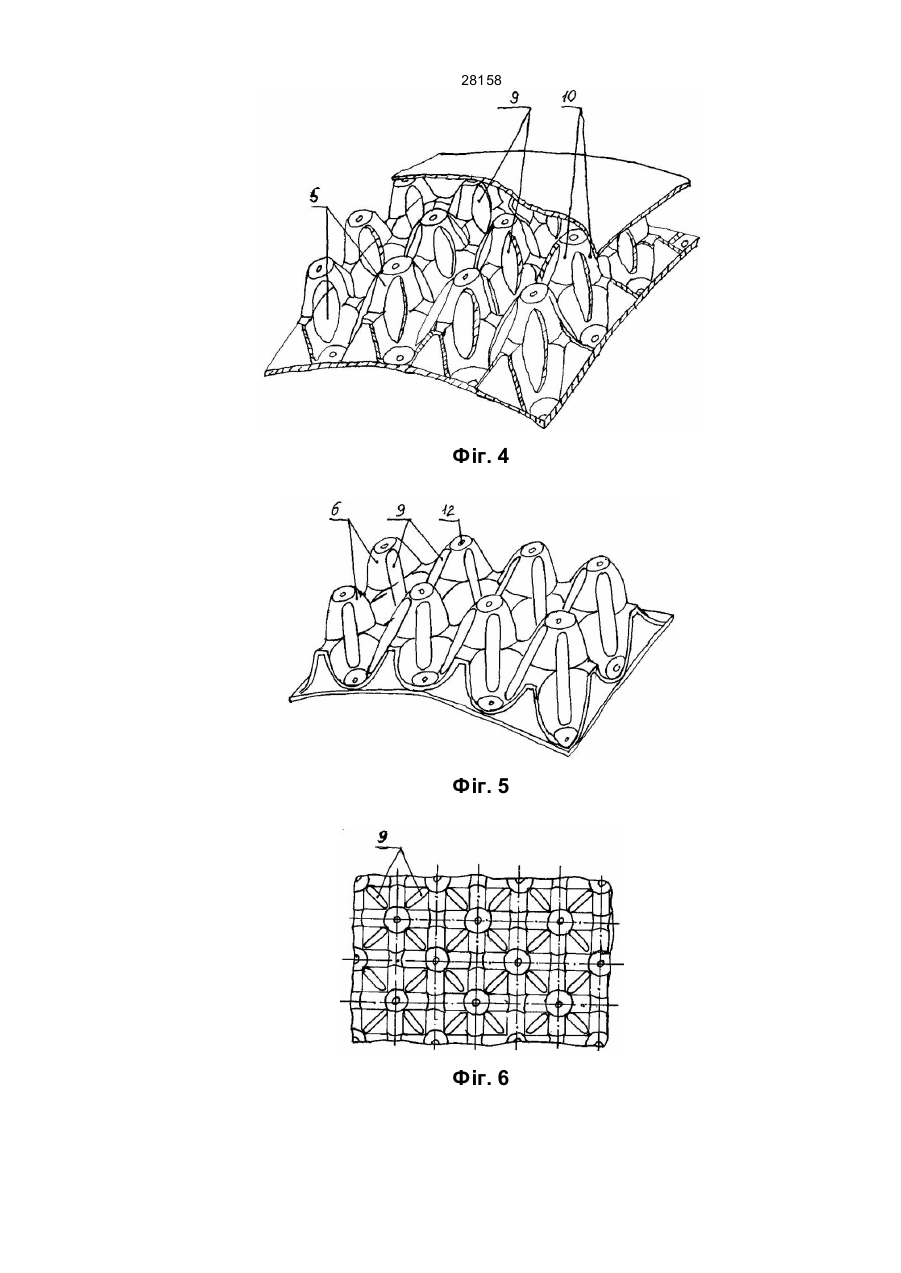

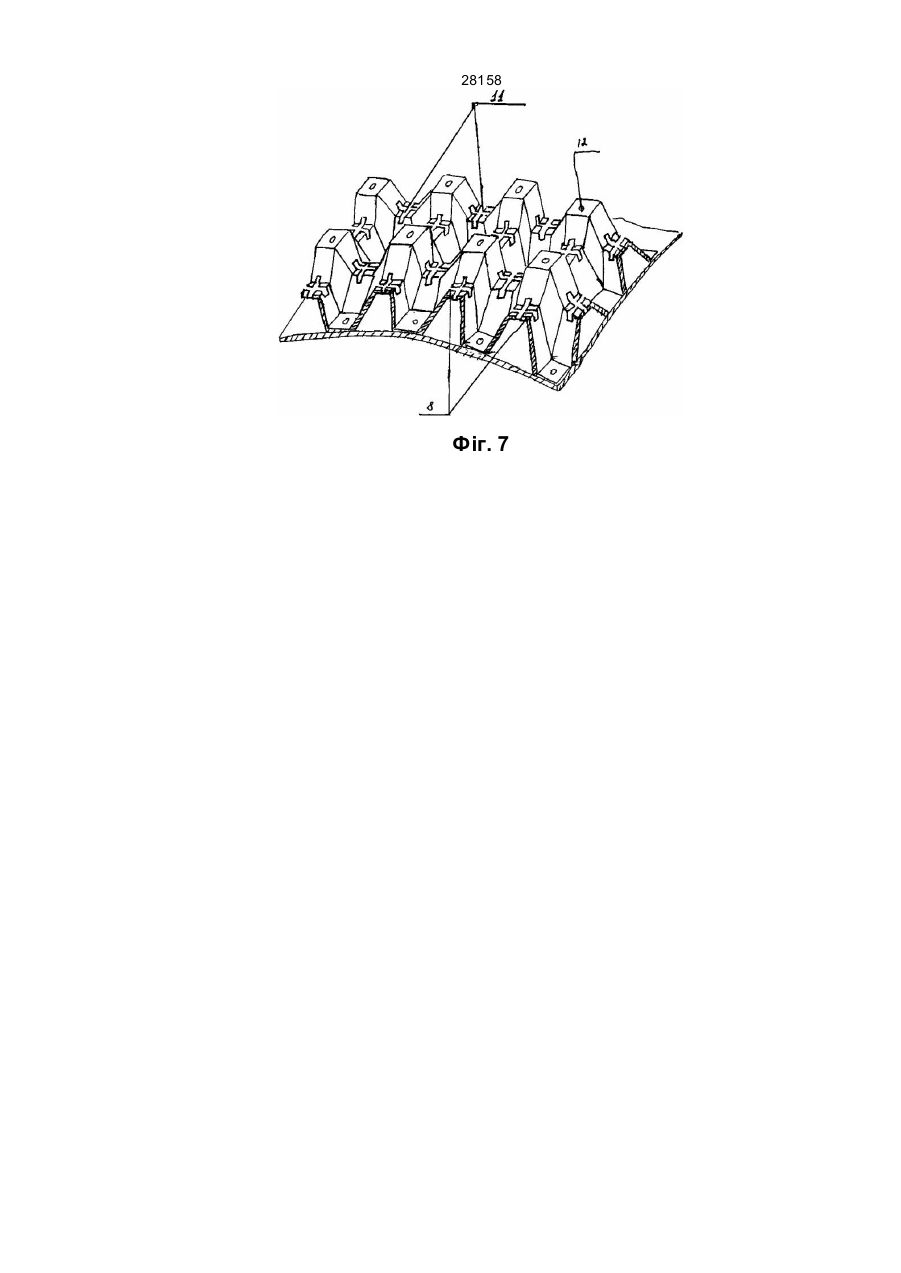

28158 Пропонований винахід відноситься до галузі машинобудування і може бути використаний в якості конструкційного матеріалу при виготовленні рефлекторів дзеркальних антен, різних оболонок і поверхностей подвійної кривини в літакобудуванні, суднобудуванні і будівництві. Найбільш близьким по технічній суті і досягає-мим результатам в комірчастий заповнювач для плоских та кривих багатошарових панелей, що має порожнисті виступи із зрізаними вершинами, спрямовані в суміжних рядах в протилежні сторони відносно площини, що проходить через їх основи, причому на основах зрізаних вершин виступів зро-блені отвори, які не торкаються ребер (див. патент США № 3938963 В32В3/12, 1976 г.) Недоліком цієї конструкції, як і вищепереліченних, є неприпусти-мість значних деформацій при отриманні, завданої вимогами креслення, криволінійної поверхні панелі і неможливість фіксування її без збережена при-кладеної зовнішньої сили. В загальному виступи можуть мати форму пі-раміди, конусу або сфери. До того ж всі вони, згід-но вимог геометрії та технології виготовлення, ма-ють спільні, для протилежно спрямованих висту-пів, поверхні взаємного перетину у вигляді плоских зрізів. Тобто, фактично, виступи мають вигляд ба-гатогранних поверхностей. Метою даного винаходу є підвищення дефор-маційної здатності заповнювача при утворенні криволінійної поверхні, усунення виникаючих при цьому напружень і підвищення точності кривої па-нелі. Мета винаходу забезпечується тим, що спіль-ні, для протилежно спрямованих виступів комітча-стої структури, поверхні взаємного перетину зріза-ні з утворенням отворів ромбічної, овальної або щілинної форми. Або, на проміжних площадках є хрестоподібні прорізи щілинної форми. Вказані відмінності забезпечують можливість повороту виступів відносно один одного і відповід-но необхідну деформацію початкове плоского за-повнювача по кривій поверхні без виникнення зна-чних залишкових напружень. Це дозволяє запов-нювачу утримувати завдану форму і після зняття зовнішньої сили, а готової панелі зберігати точ-ність поверхні. Все вище вказане дозволяє зробити висновок про те, що пропоноване технічне рішення задо-вольняє критерію "Новизна". На фіг. 1 зображена трьохшарова панель по-двійної кривини з комірчастим заповнювачем, що має ромбовидні отвори на місці спільної поверхні взаємного перетину виступів, аксонометрія. На фіг. 2 комірчастий заповнювач по фіг. 1, плоска заготовка без верхньої обшивки, вигляд зверху. На фіг. 3 теж саме, вигляд А з обшивками, збіль-шено. На фіг. 4 - заповнювач з конічними виступа-ми і овальними отворами на місці спільної поверх-ні, аксонометрія. На фіг. 5 - заповнювач із сфери-ними виступами, що має щілинні отвори на спіль-них поверхнях перетину, аксонометрія. На фіг. 6 - теж саме вигляд зверху на плоский заповнювач. На фіг. 7 - комірчастий заповнювач з хрестоподіб-ними прорізами на проміжних площадках. Трьохшарова панель складається з нижньої 1 та верхньої 2 несучих обшивок подвійної кривини, між котрими розташован комірчастий дискретний заповнювач 3 з пірамідальними 4, конічними 5, або сферичними 6 порожнистими виступами. Зрізані вершини 7 виступів, що контактують з обшивками, розташовані рядами через крок t і кутом нахилу бі-чних поверхностей a. В суміжних рядах вони на-правлені в протилежні сторони відносно площини аб, що проходить по основах виступів і утворює між ними проміжні площадки 8. На бічних поверх-нях пірамідальних, конічних або сферичних висту-пів зроблені ромбічні, овальні або щілинні отвори 9. В залежності від вимагаємої жорсткості запо-внювача можлива зміна форми і розмірів отворів, кроку t і кута нахилу a виступів. Залишені бічні грані 10 є опорами вершин ї спираються на промі-жні площадки. Хрестоподібні прорізи 11 щілинної форми на проміжних площадках перерізують їх, захоплюючи поверхні виступів. На зрізаних вершинах виступів зроблені отво-ри 12, які розташовані по центрі вершини і не тор-каються ребер. Їх призначенням є зміцнення кле-йового з'єднання. Панель любої форми формується таким чи-ном. На несучу обшивку 1, раніш зігнуту до потріб-ної кривини любим відомим способом, наклада-ється металевий (алюмінієвий) комірчастий запов-нювач 3 в вигляді плоскої заготовки. Потім любим доступним методом (наприклад – вручну) цю заго-товку вигинають притискуючи до поверхні обшив-ки 1. Так як виступи 4, 5, 6 або площадки 8 мають отвори чи щілини 9, або хрестоподібні прорізи 11 відповідно, то заповнювач має можливість вигина-тись в різних напрямках. При цьому змінюється крок t між вершинами і кут на хилу a бічних поверх-ностей. Зрізані вершини 5, контактуючи з обшив-кою 1, облягають її поверхню, протилежні вершини набувають кривину обшивки 2 з різницею на тов-щину заповнювача, дякуючи взаємозв'язкам еле-ментів конструкції заповнювача. Зверху наклада-ється обшивка 2. Фіксування всіх елементів зібра-ної панелі між собою відбувається любим відомим методом. При необхідності заповнювачу можливе повертання початкової плоскої форми і формування іншої кривої поверхні. При клейовому з'єднанні елементів панелі в отвори 12 вершин попадає клей, утворюючи кле-йові пробки з галтельними переходами, що значно зміцнює з'єднання. Таким чином утворення отворів ромбічної, овальної або щілинної форми на спільних поверх-нях взаємного перетину виступів, а також саме і хрестоподібних прорізів на проміжних площадках дозволяє комірчастому заповнювачу набувати кри-вину завданої панелі і утримувати її при знятті зо-внішньої сили. На підставі цього робимо висновок, що поста-влена мета - підвищення деформаційної здатності заповнювача, виконується. 28158 Фіг. 1 Фіг. 2 Фіг. 3 28158 Фіг. 4 Фіг. 5 Фіг. 6 28158 Фіг. 7
