Комбінований вітряк

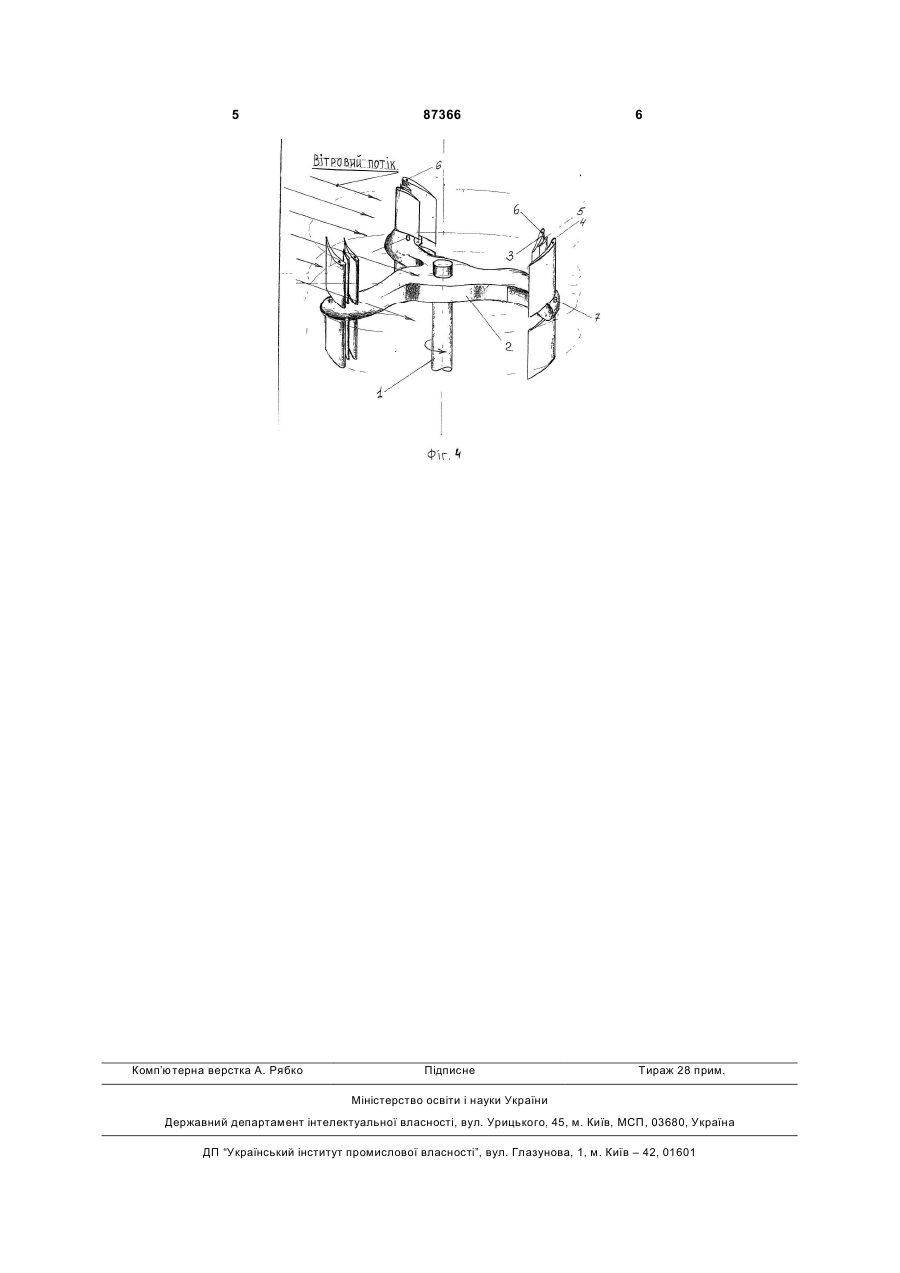

1. Комбінований вітряк з вертикальною віссю обертання, який відрізняється тим, що виконаний у вигляді активної повітряної турбіни коробчатої 3 лопатка 5 кріпиться жорстко осями 8, внутрішня сторона - паралельна колу її ходу. Лопатки 3, 4, 5 у поперечному розрізі подібні на поперечний зріз крила літака, розміщені симетрично над і під АВТК. В основу комбінованого вітряка закладено поєднання роботи різних типів вітряків з вертикальною віссю обертання таких, що утилізують лобовий тиск вітру і вітряків, що працюють на аеродинамічних властивостях несиметричних профілів. На вертикальній осі обертання 1 вітротурбіна коробчатої конструкції 2 виконана повністю пустотілою де можливе перетікання вітрового потоку 9 від лопаті що знаходиться в активній фазі до лопастей, що знаходяться в пасивній фазі, тим самим покращується аеродинаміка АВТК 2 в цілому (Фіг.1, 2, 3, 4). На кінцях лопатей АВТК 2 розташовані потрійні лопатки 3, 4, 5 (Фіг.1, 2, 3, 4). Лопатки 3, 4 кріпляться на осьових шарнірах 6 і їх рух обмежений стопорами 7 таким чином, що при зустрічному потоці лобовий опір (на Фіг.2 лопатки 3, 4 позначені пунктиром) буде мінімальним, а в активній (робочій) фазі лопатки 3, 4 максимально відхиляються 87366 4 на кут g виконуючи позитивну роботу розкручуючи АВТК. Середня лопатка 5 закріплена жорстко. Таке розміщення лопаток 3, 4, 5 дозволяє створити додаткову аеродинамічну силу, так як перед внутрішніми поверхнями внутрішньої 4, і зовнішньої 3 лопаток буде створено зону підвищеного тиску Р1>Р2 і Р3>Р4 а на зовнішніх сторонах лопаток 3 і 4 створюється розріджене середовище (за рахунок різниці довжин внутрішніх і зовнішніх поверхонь лопаток 3 і 4, лопатка 5 додатково ініціює глибину зони розрідження за зовнішньою поверхнею лопатки 4) і збільшує величину тяги. Таким чином, використовуючи переваги вітротурбіни коробчатої конструкції, де "відпрацьований" вітровий потік 9 (Фіг.2, 4) в лопаті, що знаходиться в активній фазі перетікає в лопаті пасивної фази, зменшуючи за ними вихор, покращує їх аеродинамічні властивості. Компоновка потрійних лопаток 3, 4, 5 на кожній лопаті АВТК-2 також підвищує аеродинамічні властивості комбінованого вітряка, що збільшить потужність обертового моменту установки в цілому. 5 Комп’ютерна верстка А. Рябко 87366 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
