Торцева фреза

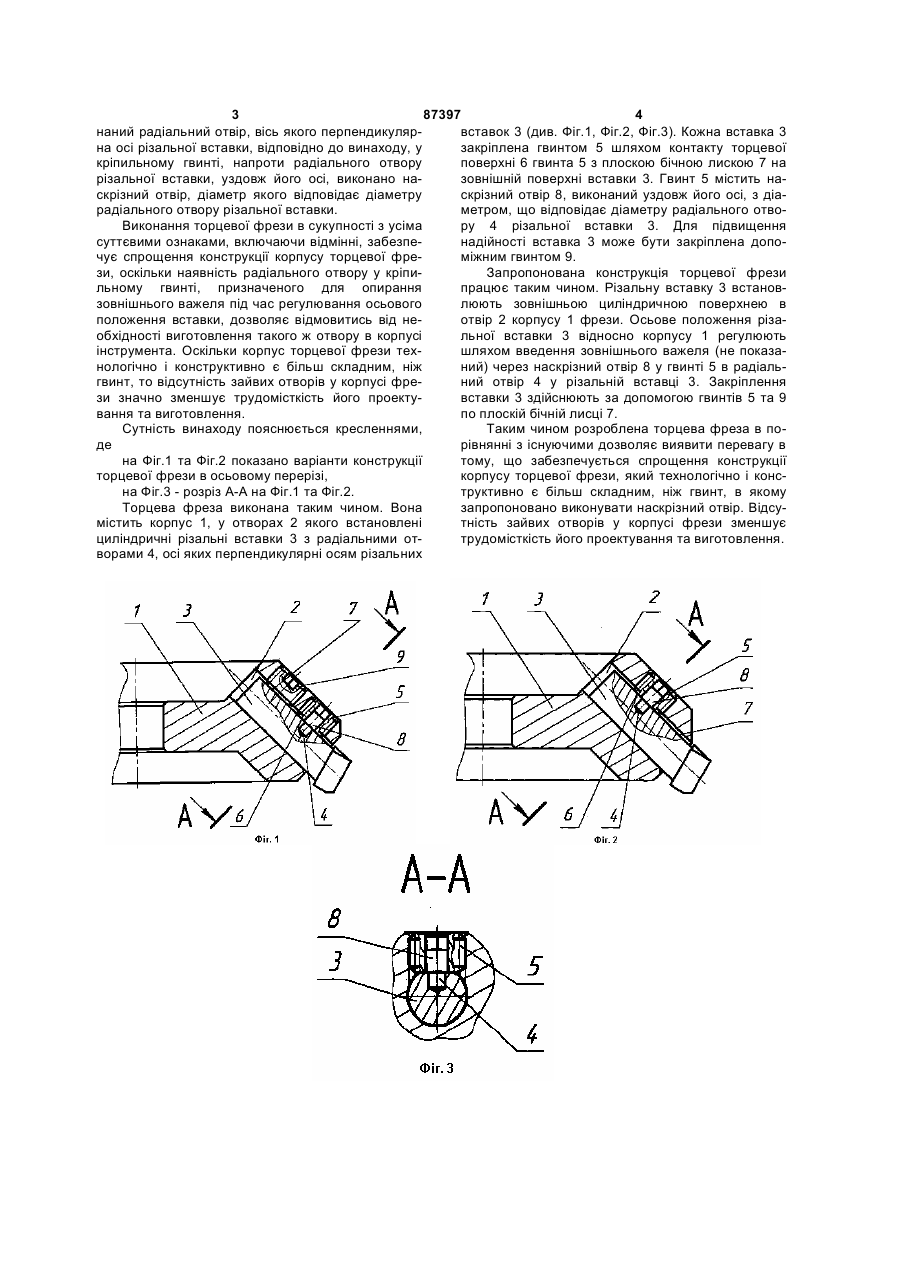

Торцева фреза, що містить корпус з отворами, циліндричні різальні вставки, які встановлені в цих отворах і закріплені по бічних плоских лисках за допомогою кріпильних гвинтів, які розташовані в нарізних отворах корпусу, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, а в кожній з різальних вставок виконаний радіальний отвір, вісь якого перпендикулярна осі різальної вставки, яка відрізняється тим, що у кріпильному гвинті, напроти радіального отвору різальної вставки, уздовж його осі, виконано наскрізний отвір, діаметр якого відповідає діаметру радіального отвору різальної вставки. (19) (21) a200714526 (22) 24.12.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) КУШНІРОВ ПАВЛО ВАСИЛЬОВИЧ, САМАРДАК ДЕНИС МИКОЛАЙОВИЧ (73) СУМСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ (56) UA 22694, U, 25.04.2007 RU 2164842, C2, 10.04.2001 DE 19648039, A1, 26.02.1998 Справочник инструментальщика / Под общ. ред. И.А. Ординарцева. - Л.: Машиностроение, 1987. С. 345, рис.9.8. 3 87397 4 наний радіальний отвір, вісь якого перпендикулярвставок 3 (див. Фіг.1, Фіг.2, Фіг.3). Кожна вставка 3 на осі різальної вставки, відповідно до винаходу, у закріплена гвинтом 5 шляхом контакту торцевої кріпильному гвинті, напроти радіального отвору поверхні 6 гвинта 5 з плоскою бічною лискою 7 на різальної вставки, уздовж його осі, виконано назовнішній поверхні вставки 3. Гвинт 5 містить наскрізний отвір, діаметр якого відповідає діаметру скрізний отвір 8, виконаний уздовж його осі, з діарадіального отвору різальної вставки. метром, що відповідає діаметру радіального отвоВиконання торцевої фрези в сукупності з усіма ру 4 різальної вставки 3. Для підвищення суттєвими ознаками, включаючи відмінні, забезпенадійності вставка 3 може бути закріплена допочує спрощення конструкції корпусу торцевої фреміжним гвинтом 9. зи, оскільки наявність радіального отвору у кріпиЗапропонована конструкція торцевої фрези льному гвинті, призначеного для опирання працює таким чином. Різальну вставку 3 встановзовнішнього важеля під час регулювання осьового люють зовнішньою циліндричною поверхнею в положення вставки, дозволяє відмовитись від неотвір 2 корпусу 1 фрези. Осьове положення різаобхідності виготовлення такого ж отвору в корпусі льної вставки 3 відносно корпусу 1 регулюють інструмента. Оскільки корпус торцевої фрези техшляхом введення зовнішнього важеля (не показанологічно і конструктивно є більш складним, ніж ний) через наскрізний отвір 8 у гвинті 5 в радіальгвинт, то відсутність зайвих отворів у корпусі френий отвір 4 у різальній вставці 3. Закріплення зи значно зменшує трудомісткість його проектувставки 3 здійснюють за допомогою гвинтів 5 та 9 вання та виготовлення. по плоскій бічній лисці 7. Сутність винаходу пояснюється кресленнями, Таким чином розроблена торцева фреза в поде рівнянні з існуючими дозволяє виявити перевагу в на Фіг.1 та Фіг.2 показано варіанти конструкції тому, що забезпечується спрощення конструкції торцевої фрези в осьовому перерізі, корпусу торцевої фрези, який технологічно і консна Фіг.3 - розріз А-А на Фіг.1 та Фіг.2. труктивно є більш складним, ніж гвинт, в якому Торцева фреза виконана таким чином. Вона запропоновано виконувати наскрізний отвір. Відсумістить корпус 1, у отворах 2 якого встановлені тність зайвих отворів у корпусі фрези зменшує циліндричні різальні вставки 3 з радіальними оттрудомісткість його проектування та виготовлення. ворами 4, осі яких перпендикулярні осям різальних 5 Комп’ютерна верстка Л. Литвиненко 87397 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
