Пристрій для затискання ножа ножиць для поперечного розділення стрічок

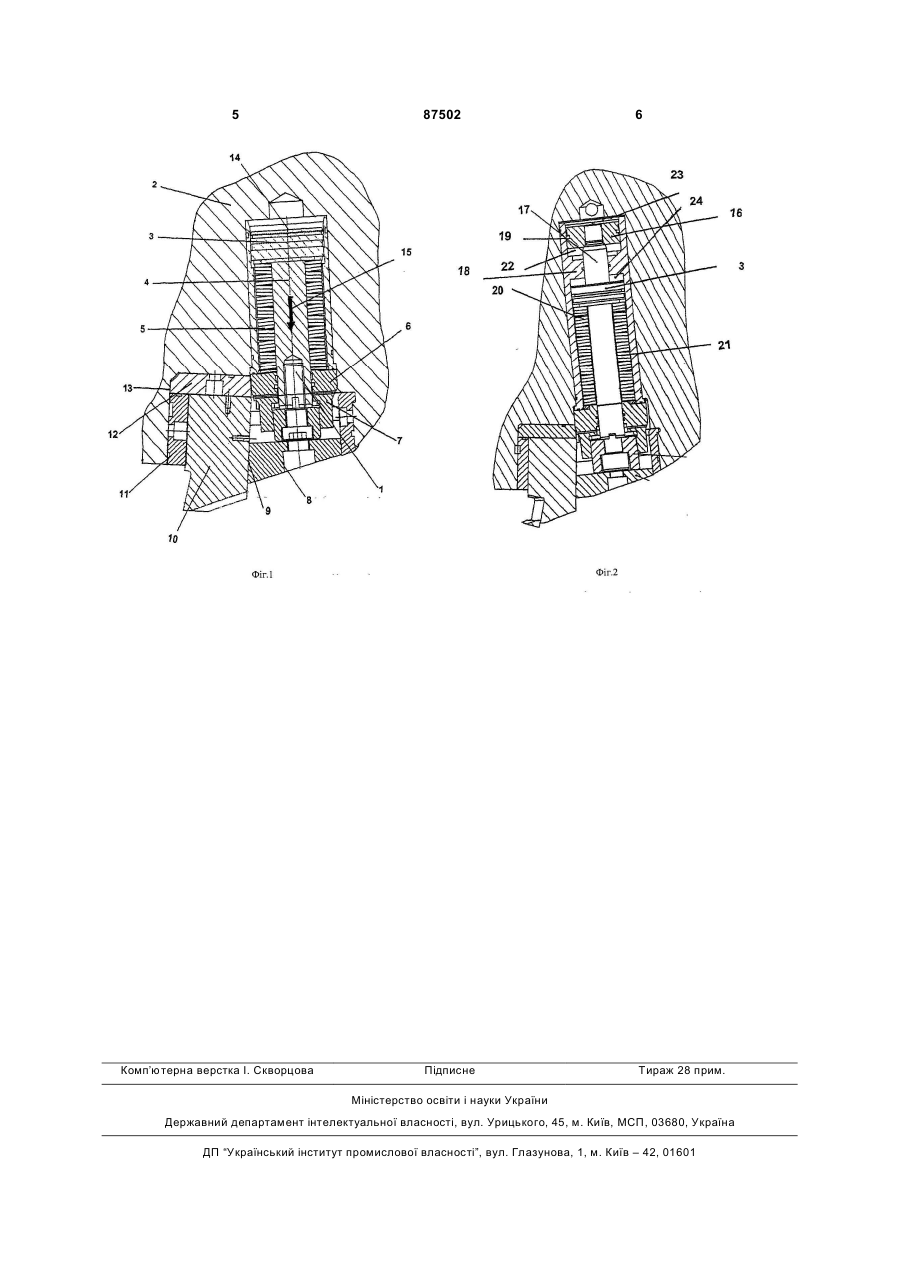

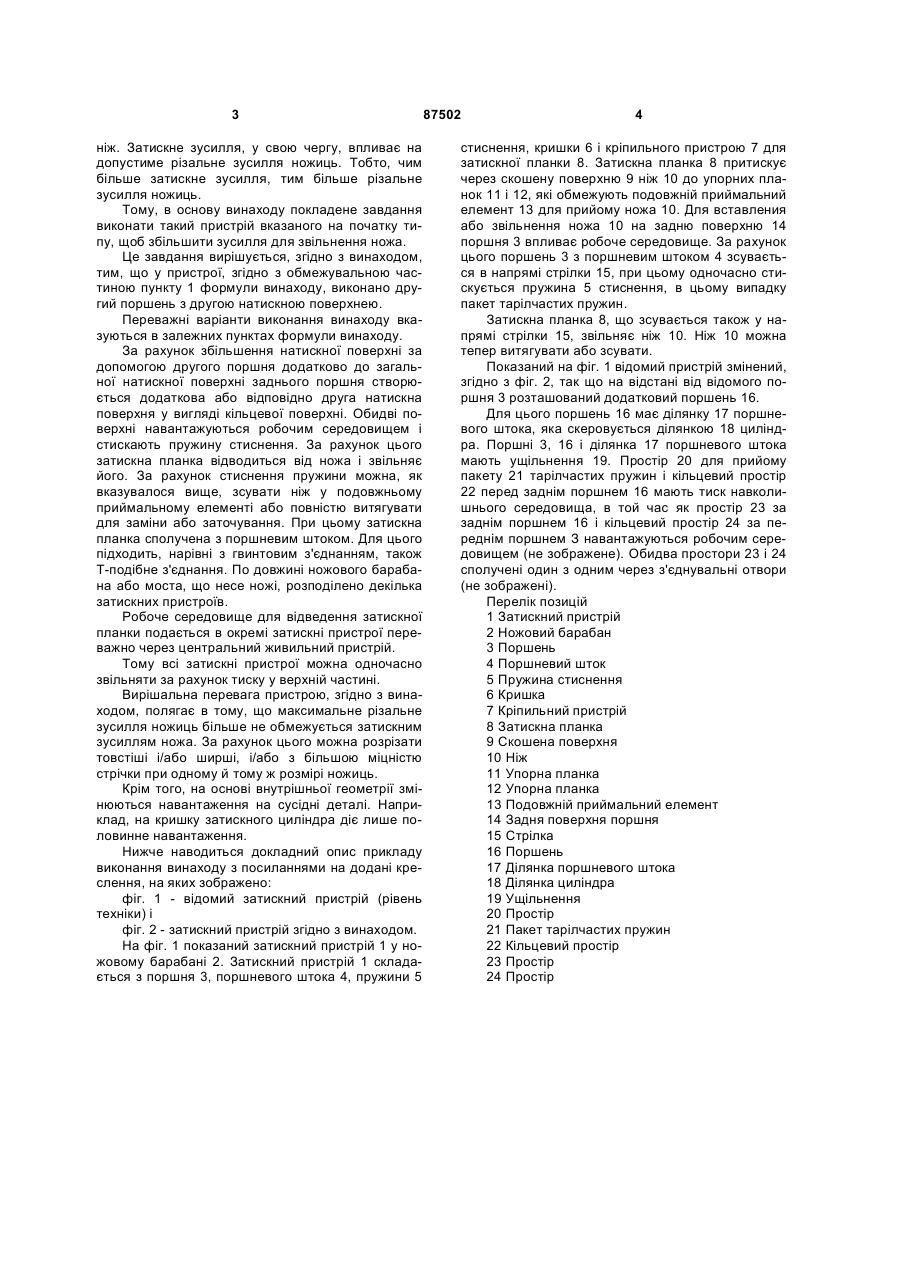

1. Пристрій для затискання ножа (10) ножиць для поперечного розділення стрічок, зокрема ножиць для поперечного розділення катаних стрічок, і/або кінцевих ножиць, що містить поршень (3) з натискною поверхнею і з поршневим штоком (4), затискну планку (8), виконану зі скошеною поверхнею для притискання ножа (10) до упорних планок (11, 12) і з'єднану з поршневим штоком (4), кріпильний пристрій (7) для затискної планки (8), пружину (5) стиснення для відведення затискної планки від ножа та його вивільнення і кришку (6), який відрізняється тим, що він оснащений другим по C2 2 (19) 1 3 ніж. Затискне зусилля, у свою чергу, впливає на допустиме різальне зусилля ножиць. Тобто, чим більше затискне зусилля, тим більше різальне зусилля ножиць. Тому, в основу винаходу покладене завдання виконати такий пристрій вказаного на початку типу, щоб збільшити зусилля для звільнення ножа. Це завдання вирішується, згідно з винаходом, тим, що у пристрої, згідно з обмежувальною частиною пункту 1 формули винаходу, виконано другий поршень з другою натискною поверхнею. Переважні варіанти виконання винаходу вказуються в залежних пунктах формули винаходу. За рахунок збільшення натискної поверхні за допомогою другого поршня додатково до загальної натискної поверхні заднього поршня створюється додаткова або відповідно друга натискна поверхня у вигляді кільцевої поверхні. Обидві поверхні навантажуються робочим середовищем і стискають пружину стиснення. За рахунок цього затискна планка відводиться від ножа і звільняє його. За рахунок стиснення пружини можна, як вказувалося вище, зсувати ніж у подовжньому приймальному елементі або повністю витягувати для заміни або заточування. При цьому затискна планка сполучена з поршневим штоком. Для цього підходить, нарівні з гвинтовим з'єднанням, також Т-подібне з'єднання. По довжині ножового барабана або моста, що несе ножі, розподілено декілька затискних пристроїв. Робоче середовище для відведення затискної планки подається в окремі затискні пристрої переважно через центральний живильний пристрій. Тому всі затискні пристрої можна одночасно звільняти за рахунок тиску у верхній частині. Вирішальна перевага пристрою, згідно з винаходом, полягає в тому, що максимальне різальне зусилля ножиць більше не обмежується затискним зусиллям ножа. За рахунок цього можна розрізати товстіші і/або ширші, і/або з більшою міцністю стрічки при одному й тому ж розмірі ножиць. Крім того, на основі внутрішньої геометрії змінюються навантаження на сусідні деталі. Наприклад, на кришку затискного циліндра діє лише половинне навантаження. Нижче наводиться докладний опис прикладу виконання винаходу з посиланнями на додані креслення, на яких зображено: фіг. 1 - відомий затискний пристрій (рівень техніки) і фіг. 2 - затискний пристрій згідно з винаходом. На фіг. 1 показаний затискний пристрій 1 у ножовому барабані 2. Затискний пристрій 1 складається з поршня 3, поршневого штока 4, пружини 5 87502 4 стиснення, кришки 6 і кріпильного пристрою 7 для затискної планки 8. Затискна планка 8 притискує через скошену поверхню 9 ніж 10 до упорних планок 11 і 12, які обмежують подовжній приймальний елемент 13 для прийому ножа 10. Для вставления або звільнення ножа 10 на задню поверхню 14 поршня 3 впливає робоче середовище. За рахунок цього поршень 3 з поршневим штоком 4 зсувається в напрямі стрілки 15, при цьому одночасно стискується пружина 5 стиснення, в цьому випадку пакет тарілчастих пружин. Затискна планка 8, що зсувається також у напрямі стрілки 15, звільняє ніж 10. Ніж 10 можна тепер витягувати або зсувати. Показаний на фіг. 1 відомий пристрій змінений, згідно з фіг. 2, так що на відстані від відомого поршня 3 розташований додатковий поршень 16. Для цього поршень 16 має ділянку 17 поршневого штока, яка скеровується ділянкою 18 циліндра. Поршні 3, 16 і ділянка 17 поршневого штока мають ущільнення 19. Простір 20 для прийому пакету 21 тарілчастих пружин і кільцевий простір 22 перед заднім поршнем 16 мають тиск навколишнього середовища, в той час як простір 23 за заднім поршнем 16 і кільцевий простір 24 за переднім поршнем З навантажуються робочим середовищем (не зображене). Обидва простори 23 і 24 сполучені один з одним через з'єднувальні отвори (не зображені). Перелік позицій 1 Затискний пристрій 2 Ножовий барабан 3 Поршень 4 Поршневий шток 5 Пружина стиснення 6 Кришка 7 Кріпильний пристрій 8 Затискна планка 9 Скошена поверхня 10 Ніж 11 Упорна планка 12 Упорна планка 13 Подовжній приймальний елемент 14 Задня поверхня поршня 15 Стрілка 16 Поршень 17 Ділянка поршневого штока 18 Ділянка циліндра 19 Ущільнення 20 Простір 21 Пакет тарілчастих пружин 22 Кільцевий простір 23 Простір 24 Простір 5 Комп’ютерна верстка І. Скворцова 87502 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
