Ущільнювач субстрату

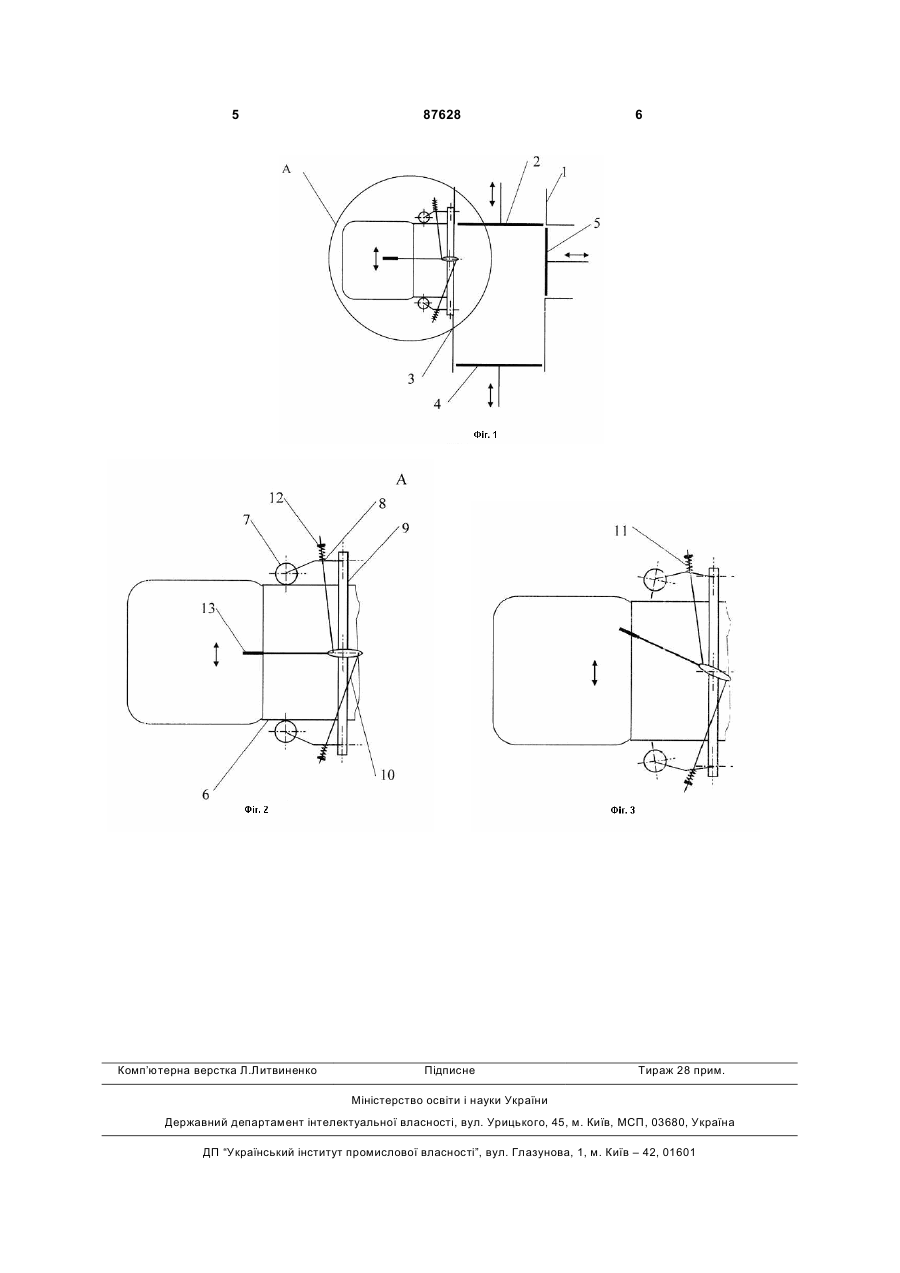

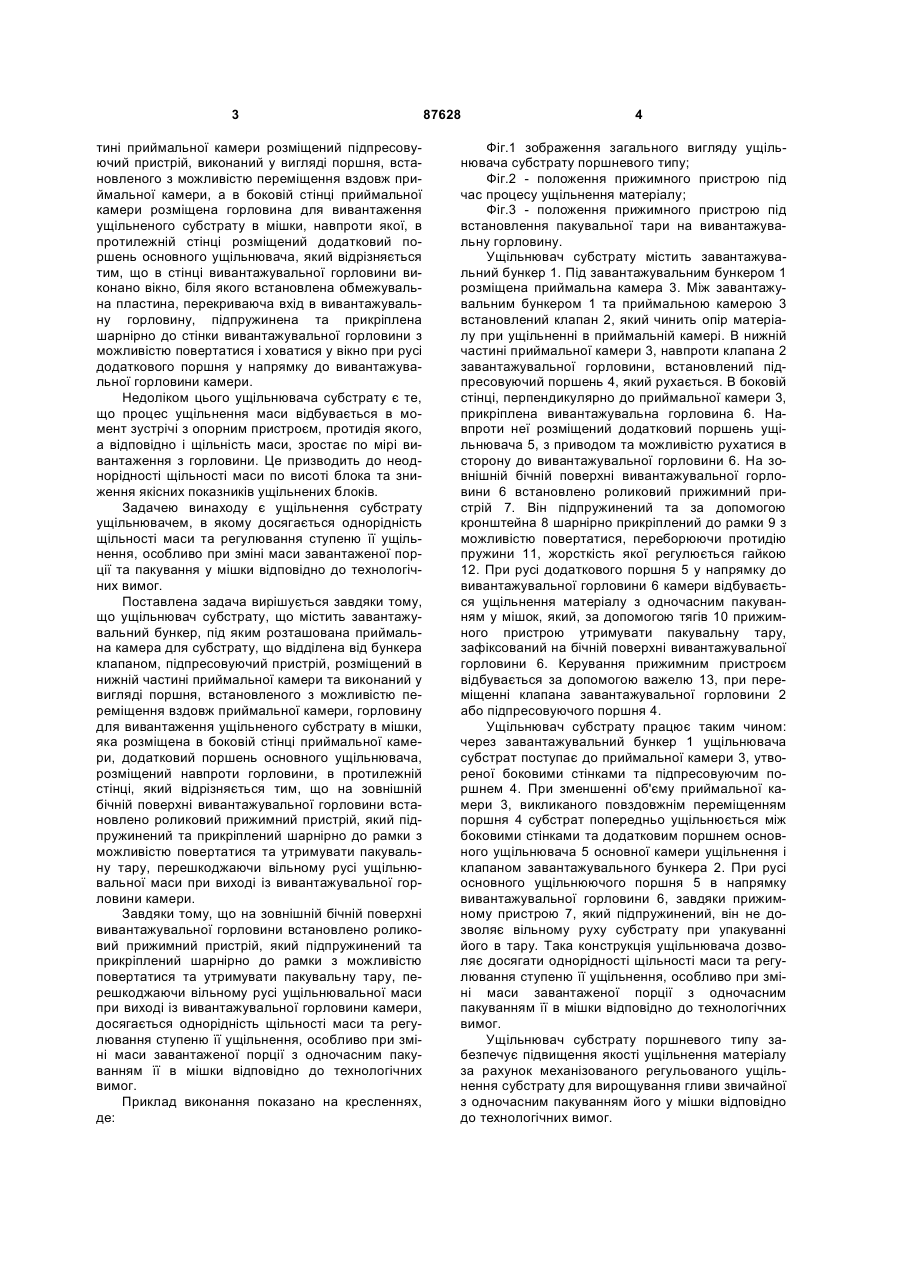

Ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, що відділена від бункера 3 тині приймальної камери розміщений підпресовуючий пристрій, виконаний у вигляді поршня, встановленого з можливістю переміщення вздовж приймальної камери, а в боковій стінці приймальної камери розміщена горловина для вивантаження ущільненого субстрату в мішки, навпроти якої, в протилежній стінці розміщений додатковий поршень основного ущільнювача, який відрізняється тим, що в стінці вивантажувальної горловини виконано вікно, біля якого встановлена обмежувальна пластина, перекриваюча вхід в вивантажувальну горловину, підпружинена та прикріплена шарнірно до стінки вивантажувальної горловини з можливістю повертатися і ховатися у вікно при русі додаткового поршня у напрямку до вивантажувальної горловини камери. Недоліком цього ущільнювача субстрату є те, що процес ущільнення маси відбувається в момент зустрічі з опорним пристроєм, протидія якого, а відповідно і щільність маси, зростає по мірі вивантаження з горловини. Це призводить до неоднорідності щільності маси по висоті блока та зниження якісних показників ущільнених блоків. Задачею винаходу є ущільнення субстрату ущільнювачем, в якому досягається однорідність щільності маси та регулювання ступеню її ущільнення, особливо при зміні маси завантаженої порції та пакування у мішки відповідно до технологічних вимог. Поставлена задача вирішується завдяки тому, що ущільнювач субстрату, що містить завантажувальний бункер, під яким розташована приймальна камера для субстрату, що відділена від бункера клапаном, підпресовуючий пристрій, розміщений в нижній частині приймальної камери та виконаний у вигляді поршня, встановленого з можливістю переміщення вздовж приймальної камери, горловину для вивантаження ущільненого субстрату в мішки, яка розміщена в боковій стінці приймальної камери, додатковий поршень основного ущільнювача, розміщений навпроти горловини, в протилежній стінці, який відрізняється тим, що на зовнішній бічній поверхні вивантажувальної горловини встановлено роликовий прижимний пристрій, який підпружинений та прикріплений шарнірно до рамки з можливістю повертатися та утримувати пакувальну тару, перешкоджаючи вільному русі ущільнювальної маси при виході із вивантажувальної горловини камери. Завдяки тому, що на зовнішній бічній поверхні вивантажувальної горловини встановлено роликовий прижимний пристрій, який підпружинений та прикріплений шарнірно до рамки з можливістю повертатися та утримувати пакувальну тару, перешкоджаючи вільному русі ущільнювальної маси при виході із вивантажувальної горловини камери, досягається однорідність щільності маси та регулювання ступеню її ущільнення, особливо при зміні маси завантаженої порції з одночасним пакуванням її в мішки відповідно до технологічних вимог. Приклад виконання показано на кресленнях, де: 87628 4 Фіг.1 зображення загального вигляду ущільнювача субстрату поршневого типу; Фіг.2 - положення прижимного пристрою під час процесу ущільнення матеріалу; Фіг.3 - положення прижимного пристрою під встановлення пакувальної тари на вивантажувальну горловину. Ущільнювач субстрату містить завантажувальний бункер 1. Під завантажувальним бункером 1 розміщена приймальна камера 3. Між завантажувальним бункером 1 та приймальною камерою 3 встановлений клапан 2, який чинить опір матеріалу при ущільненні в приймальній камері. В нижній частині приймальної камери 3, навпроти клапана 2 завантажувальної горловини, встановлений підпресовуючий поршень 4, який рухається. В боковій стінці, перпендикулярно до приймальної камери 3, прикріплена вивантажувальна горловина 6. Навпроти неї розміщений додатковий поршень ущільнювача 5, з приводом та можливістю рухатися в сторону до вивантажувальної горловини 6. На зовнішній бічній поверхні вивантажувальної горловини 6 встановлено роликовий прижимний пристрій 7. Він підпружинений та за допомогою кронштейна 8 шарнірно прикріплений до рамки 9 з можливістю повертатися, переборюючи протидію пружини 11, жорсткість якої регулюється гайкою 12. При русі додаткового поршня 5 у напрямку до вивантажувальної горловини 6 камери відбувається ущільнення матеріалу з одночасним пакуванням у мішок, який, за допомогою тягів 10 прижимного пристрою утримувати пакувальну тару, зафіксований на бічній поверхні вивантажувальної горловини 6. Керування прижимним пристроєм відбувається за допомогою важелю 13, припереміщенні клапана завантажувальної горловини 2 або підпресовуючого поршня 4. Ущільнювач субстрату працює таким чином: через завантажувальний бункер 1 ущільнювача субстрат поступає до приймальної камери 3, утвореної боковими стінками та підпресовуючим поршнем 4. При зменшенні об'єму приймальної камери 3, викликаного повздовжнім переміщенням поршня 4 субстрат попередньо ущільнюється між боковими стінками та додатковим поршнем основного ущільнювача 5 основної камери ущільнення і клапаном завантажувального бункера 2. При русі основного ущільнюючого поршня 5 в напрямку вивантажувальної горловини 6, завдяки прижимному пристрою 7, який підпружинений, він не дозволяє вільному руху субстрату при упакуванні його в тару. Така конструкція ущільнювача дозволяє досягати однорідності щільності маси та регулювання ступеню її ущільнення, особливо при зміні маси завантаженої порції з одночасним пакуванням її в мішки відповідно до технологічних вимог. Ущільнювач субстрату поршневого типу забезпечує підвищення якості ущільнення матеріалу за рахунок механізованого регульованого ущільнення субстрату для вирощування гливи звичайної з одночасним пакуванням його у мішки відповідно до технологічних вимог. 5 Комп’ютерна верстка Л.Литвиненко 87628 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
