Світлооптичний модуль

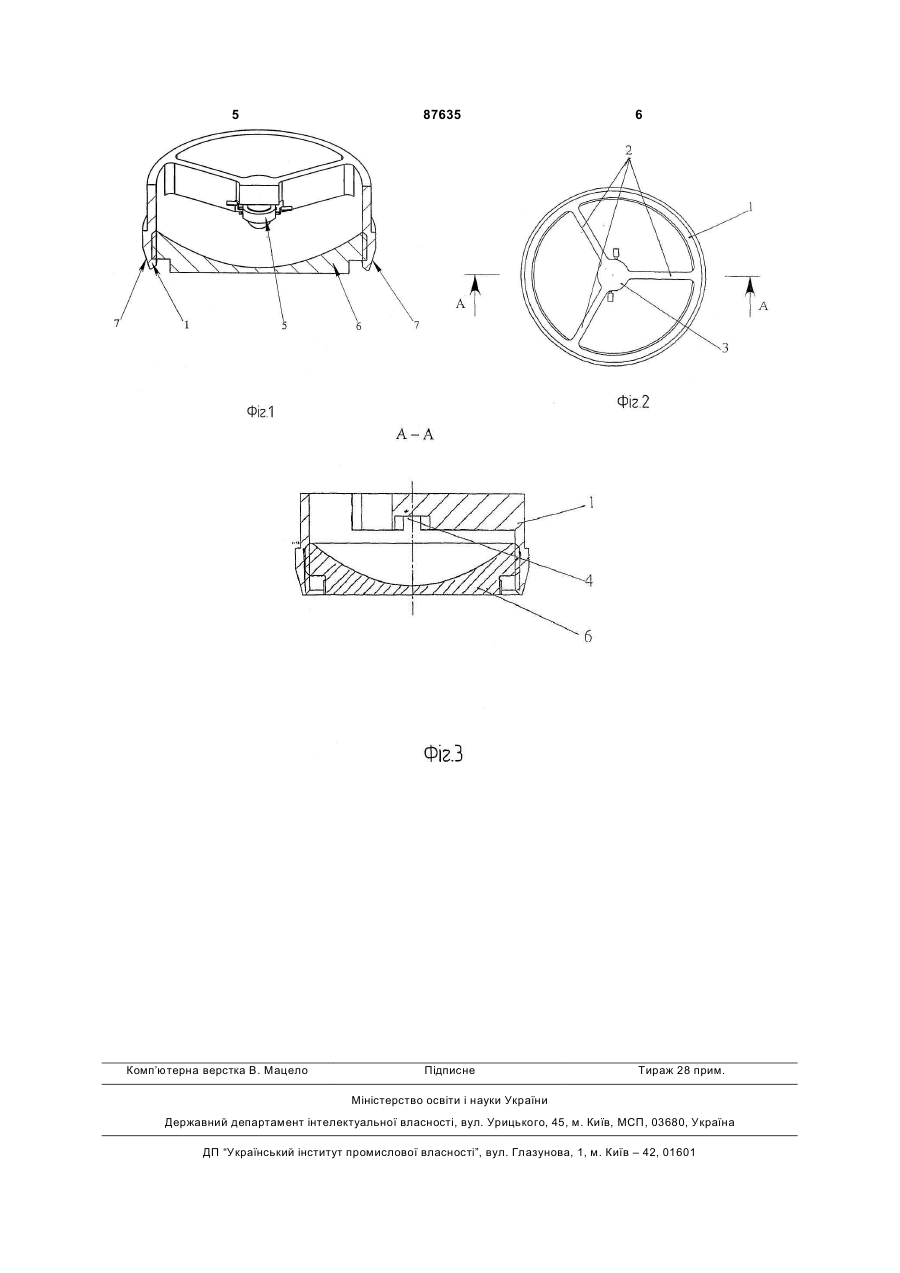

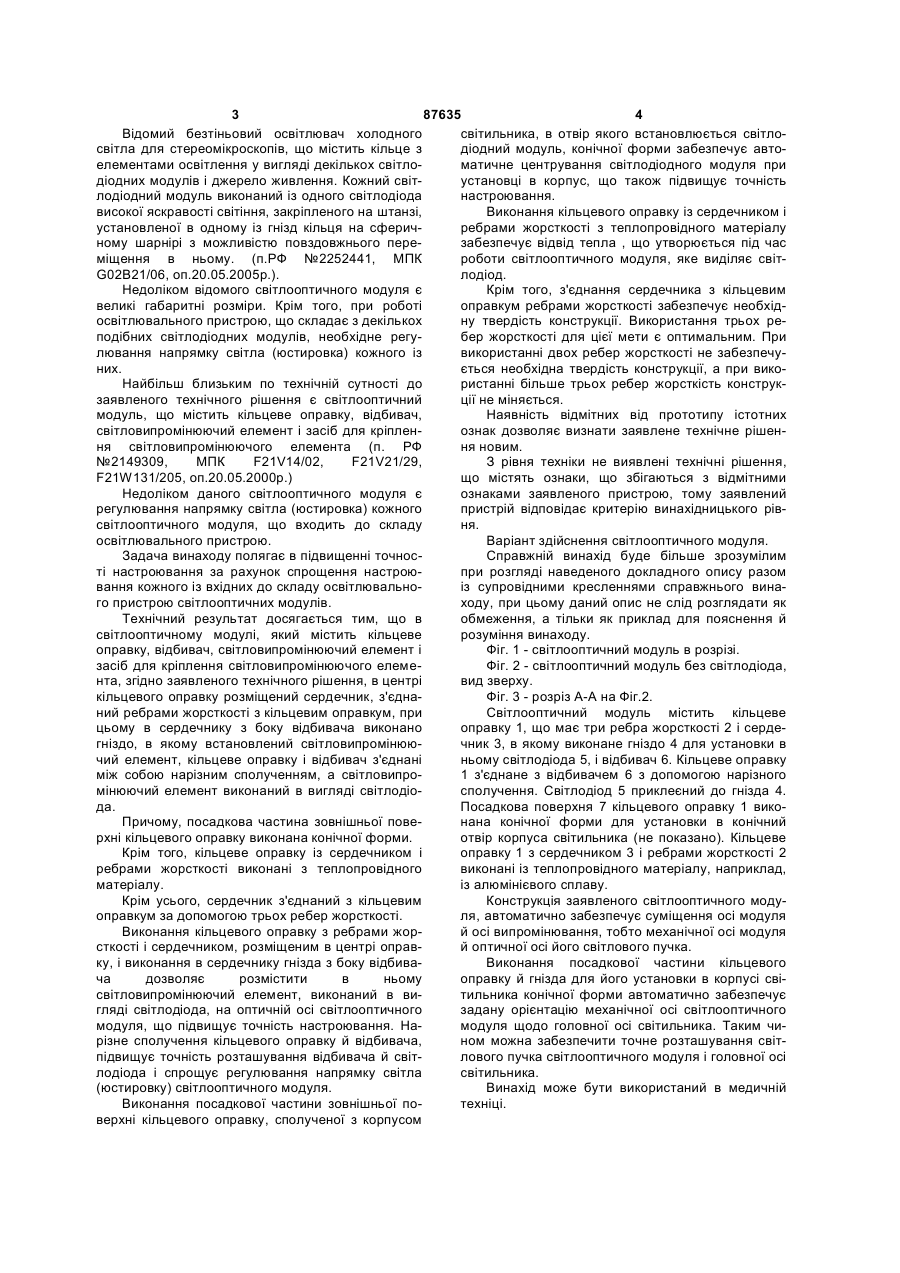

1. Світлооптичний модуль, який містить кільцеву оправку, відбивач, світловипромінюючий елемент і засіб для кріплення світловипромінюючого елемента, який відрізняється тим, що в центрі кільцевої оправки розміщений сердечник, з'єднаний ребрами жорсткості з кільцевою оправкою, при цьому в сердечнику з боку відбивача виконане гніздо, у якому встановлений світловипромінюючий елемент, кільцева оправка і відбивач з'єднані між собою за допомогою нарізного з'єднання, а світловипромінюючий елемент виконаний в вигляді світлодіода. 2. Світлооптичний модуль за п. 1, який відрізняється тим, що посадкова частина кільцевої оправки виконана конічною. 3. Світлооптичний модуль за п. 1, який відрізняється тим, що кільцева оправка з сердечником і ребрами жорсткості виконані із теплопровідного матеріалу. 4. Світлооптичний модуль за п. 1, який відрізняється тим, що сердечник з'єднаний з кільцевою оправкою за допомогою трьох ребер жорсткості. UA (21) a200808592 (22) 24.01.2006 (24) 27.07.2009 (86) PCT/RU2006/000020, 24.01.2006 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) КАЛЄТІН АНДРІЙ ОЛЕКСАНДРОВИЧ, RU, РОСІХІНА ОЛЬГА МИХАЙЛІВНА, RU, ЦЕПЕЛЕВ ДМИТРО ВІТАЛЬЕВИЧ, RU, ОСІПОВ МИКОЛА ОЛЕКСАНДРОВИЧ, RU, ВЕРШІНІН МИКОЛА ФЕДОРОВИЧ, RU (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД ЕМА, RU (56) RU 27852, 20.02.2003 RU 2187039, 10.08.2002 RU 2253887, 10.07.2003 RU 2252441, 20.05.2005 RU 2149309, 20.05.2000 SU 131359, 23.05.1987 US 6530683, 11.03.2003 DE 19803060, 23.09.1999 US 6220733,24.04.2001 GB 361043, 19.11.1931 C2 2 (19) 1 3 87635 4 Відомий безтіньовий освітлювач холодного світильника, в отвір якого встановлюється світлосвітла для стереомікроскопів, що містить кільце з діодний модуль, конічної форми забезпечує автоелементами освітлення у вигляді декількох світломатичне центрування світлодіодного модуля при діодних модулів і джерело живлення. Кожний світустановці в корпус, що також підвищує точність лодіодний модуль виконаний із одного світлодіода настроювання. високої яскравості світіння, закріпленого на штанзі, Виконання кільцевого оправку із сердечником і установленої в одному із гнізд кільця на сферичребрами жорсткості з теплопровідного матеріалу ному шарнірі з можливістю повздовжнього перезабезпечує відвід тепла , що утворюється під час міщення в ньому. (п.РФ №2252441, МПК роботи світлооптичного модуля, яке виділяє світG02B21/06, оп.20.05.2005р.). лодіод. Недоліком відомого світлооптичного модуля є Крім того, з'єднання сердечника з кільцевим великі габаритні розміри. Крім того, при роботі оправкум ребрами жорсткості забезпечує необхідосвітлювального пристрою, що складає з декількох ну твердість конструкції. Використання трьох реподібних світлодіодних модулів, необхідне регубер жорсткості для цієї мети є оптимальним. При лювання напрямку світла (юстировка) кожного із використанні двох ребер жорсткості не забезпечуних. ється необхідна твердість конструкції, а при викоНайбільш близьким по технічній сутності до ристанні більше трьох ребер жорсткість конструкзаявленого технічного рішення є світлооптичний ції не міняється. модуль, що містить кільцеве оправку, відбивач, Наявність відмітних від прототипу істотних світловипромінюючий елемент і засіб для кріпленознак дозволяє визнати заявлене технічне рішення світловипромінюючого елемента (п. РФ ня новим. №2149309, МПК F21V14/02, F21V21/29, З рівня техніки не виявлені технічні рішення, F21W131/205, оп.20.05.2000р.) що містять ознаки, що збігаються з відмітними Недоліком даного світлооптичного модуля є ознаками заявленого пристрою, тому заявлений регулювання напрямку світла (юстировка) кожного пристрій відповідає критерію винахідницького рівсвітлооптичного модуля, що входить до складу ня. освітлювального пристрою. Варіант здійснення світлооптичного модуля. Задача винаходу полягає в підвищенні точносСправжній винахід буде більше зрозумілим ті настроювання за рахунок спрощення настроюпри розгляді наведеного докладного опису разом вання кожного із вхідних до складу освітлювальноіз супровідними кресленнями справжнього винаго пристрою світлооптичних модулів. ходу, при цьому даний опис не слід розглядати як Технічний результат досягається тим, що в обмеження, а тільки як приклад для пояснення й світлооптичному модулі, який містить кільцеве розуміння винаходу. оправку, відбивач, світловипромінюючий елемент і Фіг. 1 - світлооптичний модуль в розрізі. засіб для кріплення світловипромінюючого елемеФіг. 2 - світлооптичний модуль без світлодіода, нта, згідно заявленого технічного рішення, в центрі вид зверху. кільцевого оправку розміщений сердечник, з'єднаФіг. 3 - розріз А-А на Фіг.2. ний ребрами жорсткості з кільцевим оправкум, при Світлооптичний модуль містить кільцеве цьому в сердечнику з боку відбивача виконано оправку 1, що має три ребра жорсткості 2 і сердегніздо, в якому встановлений світловипромінюючник 3, в якому виконане гніздо 4 для установки в чий елемент, кільцеве оправку і відбивач з'єднані ньому світлодіода 5, і відбивач 6. Кільцеве оправку між собою нарізним сполученням, а світловипро1 з'єднане з відбивачем 6 з допомогою нарізного мінюючий елемент виконаний в вигляді світлодіосполучення. Світлодіод 5 приклеєний до гнізда 4. да. Посадкова поверхня 7 кільцевого оправку 1 викоПричому, посадкова частина зовнішньої повенана конічної форми для установки в конічний рхні кільцевого оправку виконана конічної форми. отвір корпуса світильника (не показано). Кільцеве Крім того, кільцеве оправку із сердечником і оправку 1 з сердечником 3 і ребрами жорсткості 2 ребрами жорсткості виконані з теплопровідного виконані із теплопровідного матеріалу, наприклад, матеріалу. із алюмінієвого сплаву. Крім усього, сердечник з'єднаний з кільцевим Конструкція заявленого світлооптичного модуоправкум за допомогою трьох ребер жорсткості. ля, автоматично забезпечує суміщення осі модуля Виконання кільцевого оправку з ребрами жорй осі випромінювання, тобто механічної осі модуля сткості і сердечником, розміщеним в центрі оправй оптичної осі його світлового пучка. ку, і виконання в сердечнику гнізда з боку відбиваВиконання посадкової частини кільцевого ча дозволяє розмістити в ньому оправку й гнізда для його установки в корпусі свісвітловипромінюючий елемент, виконаний в витильника конічної форми автоматично забезпечує гляді світлодіода, на оптичній осі світлооптичного задану орієнтацію механічної осі світлооптичного модуля, що підвищує точність настроювання. Намодуля щодо головної осі світильника. Таким чирізне сполучення кільцевого оправку й відбивача, ном можна забезпечити точне розташування світпідвищує точність розташування відбивача й світлового пучка світлооптичного модуля і головної осі лодіода і спрощує регулювання напрямку світла світильника. (юстировку) світлооптичного модуля. Винахід може бути використаний в медичній Виконання посадкової частини зовнішньої потехніці. верхні кільцевого оправку, сполученої з корпусом 5 Комп’ютерна верстка В. Мацело 87635 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
