Спосіб модернізації невідної лебідки
Формула / Реферат
Спосіб модернізації невідної лебідки для вибірки урізів донних неводів, який відрізняється тим, що на вантажний вал лебідки встановлюються два фрикційних тягових шківи з напівкруглою або клиноподібною канавкою з притискними роликами, зусилля притиснення яких регулюється пружинами, і канатовідбійники для виведення каната з канавки шківів.
Текст

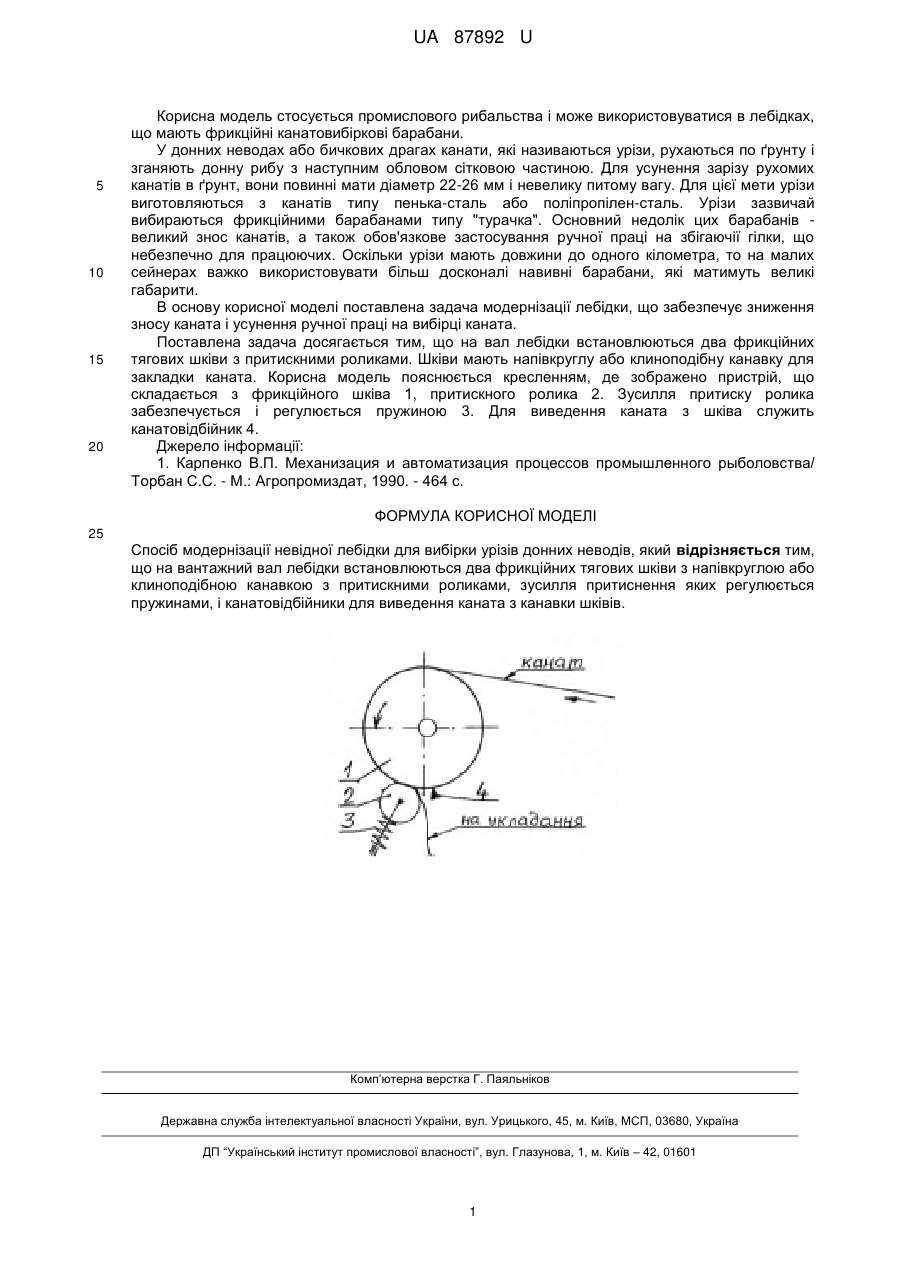

Реферат: UA 87892 U UA 87892 U 5 10 15 20 Корисна модель стосується промислового рибальства і може використовуватися в лебідках, що мають фрикційні канатовибіркові барабани. У донних неводах або бичкових драгах канати, які називаються урізи, рухаються по ґрунту і зганяють донну рибу з наступним обловом сітковою частиною. Для усунення зарізу рухомих канатів в ґрунт, вони повинні мати діаметр 22-26 мм і невелику питому вагу. Для цієї мети урізи виготовляються з канатів типу пенька-сталь або поліпропілен-сталь. Урізи зазвичай вибираються фрикційними барабанами типу "турачка". Основний недолік цих барабанів великий знос канатів, а також обов'язкове застосування ручної праці на збігаючії гілки, що небезпечно для працюючих. Оскільки урізи мають довжини до одного кілометра, то на малих сейнерах важко використовувати більш досконалі навивні барабани, які матимуть великі габарити. В основу корисної моделі поставлена задача модернізації лебідки, що забезпечує зниження зносу каната і усунення ручної праці на вибірці каната. Поставлена задача досягається тим, що на вал лебідки встановлюються два фрикційних тягових шківи з притискними роликами. Шківи мають напівкруглу або клиноподібну канавку для закладки каната. Корисна модель пояснюється кресленням, де зображено пристрій, що складається з фрикційного шківа 1, притискного ролика 2. Зусилля притиску ролика забезпечується і регулюється пружиною 3. Для виведення каната з шківа служить канатовідбійник 4. Джерело інформації: 1. Карпенко В.П. Механизация и автоматизация процессов промышленного рыболовства/ Торбан С.С. - М.: Агропромиздат, 1990. - 464 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб модернізації невідної лебідки для вибірки урізів донних неводів, який відрізняється тим, що на вантажний вал лебідки встановлюються два фрикційних тягових шківи з напівкруглою або клиноподібною канавкою з притискними роликами, зусилля притиснення яких регулюється пружинами, і канатовідбійники для виведення каната з канавки шківів. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
Автори російськоюShyshov Yurii Vasyliovych
МПК / Мітки
МПК: B66D 1/00
Мітки: невідної, модернізації, лебідки, спосіб
Код посилання
