Пристрій для транспортування і очистки коренебульбоплодів

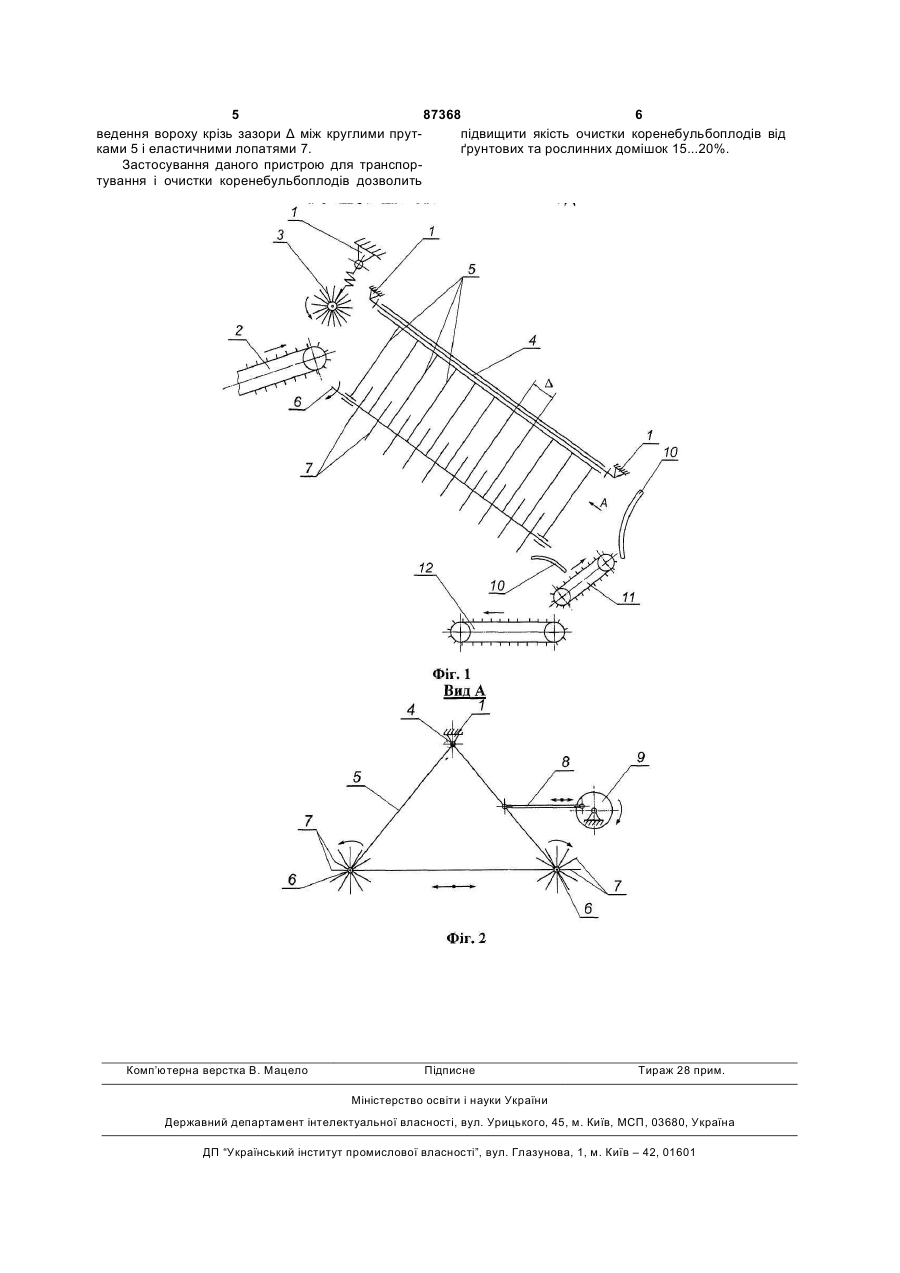

Пристрій для транспортування та очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, похило встановлений очисник вороху, пальчасту очисну гірку та вивантажувальний транспортер, який відрізняється тим, що очисник вороху має у поперечному перерізі трикутну форму, яка утворена закріпленими з зазорами один до одного круглими прутками, при цьому крізь вершину трикутної форми проходить поздовжня вісь, вздовж кутів основи встановлені привідні щітки, еластичні лопаті яких розташовані усередину очисника між круглими прутками, а одна з бічних сторін кінематично з'єднана з приводом приведення очисника у поперечні коливальні рухи. (19) (21) a200711113 (22) 08.10.2007 (24) 10.07.2009 (46) 10.07.2009, Бюл.№ 13, 2009 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1764555, 30.09.1992 SU 1727638, 23.04.1992 SU 201799, 08.09.1967 RU 2224404, 27.02.2004 RU 2087089, 20.08.1997 RU 2144759, 27.01.2000 UA 79911, 25.07.2007. US 4392533, 12.07.1983 SU 1752240, 07.08.1989 3 87368 4 мішками. Очищення коренебульбоплодів від ґрунсіюються крізь зазори Δ між круглих прутків 5 і тових та рослинних решток з однаковою швидкісвідводяться за межі пристрою. При цьому, оскільтю транспортування призводить до того, що проки, вершина трикутної форми містить повздовжню цес транспортування та очищення вісь 4, то очисник, завдяки тязі 8 і приводу 9, здійкоренебульбоплодів ніяким чином не активізоваснює поперечні коливальні рухи з певною амплітуний фактично й має дуже низькі показники якості. дою і частотою, які сприяють не тільки прямолінійВинаходом поставлено завдання підвищити ному рухові частин вороху коренебульбоплодів якість очистки коренебульбоплодів від ґрунтових донизу упоперек круглих прутків 5, але й поперета рослинних домішок. чним рухам, яки періодично відкидають частини Поставлене винаходом завдання досягається вороху до кутів основи (трикутної форми) очиснитим, що у пристрої для транспортування і очистки ка. Тут вони періодично потрапляють у зони дії коренебульбоплодів, який містить раму, подавапривідних щіток 6, еластичні лопаті 7 яких розтальний транспортер, відбивну щітку, похило всташовані усередині очисника між круглими прутками новлений очисник вороху, пальчасту очисну гірку 5. Еластичні лопаті 7, завдяки напрямкам оберта вивантажувальний транспортер, згідно винахотання привідних щіток 6, відбивають частини воду очисник вороху має у поперечній площині трироху коренебульбоплодів догори, де вони мають кутну форму, яка утворена закріпленими з зазораудари об бічні частини очисника (об похило розми один до одного круглими прутками, при цьому у ташовані круглі прутки 5) і з їх поверхонь ефективвершині трикутної форми розміщена поздовжня но оббивається налиплий грунт. Таким чином усевісь, у кутах основи встановлені привідні щітки, редині очисника відбувається складний, еластичні лопаті яких розташовані усередину очизигзагоподібний рух частин вороху коренебульбосника між круглими прутками, а одна з бічних стоплодів, що здійснюються вздовж і у поперек кругрін кінематично зв'язана з приводом у поперечні лих прутків 5. У нижніх кутах основи очисника відколивальні рухи. буваються періодичні удари по частинам вороху Пристрій для транспортування і очистки корекоренебульбоплодів, що забезпечує дуже ефектинебульбоплодів схематично зображений на Фіг. 1 вне і повне його розосередження на окремі композагальний вигляд збоку. На Фіг. 2 дано вид А на ненти. Поперечні коливальні рухи очисника сприФіг. 1. яють дуже ефективній сепарації (просіюванню) Пристрій для транспортування і очистки коредомішок, які фактично з усіх боків очисника відвонебульбоплодів містить раму 1, подавальний дяться за межі пристрою. Крім цього еластичні транспортер 2, відбивну щітку 3 з еластичними лопаті 7 привідних щіток 6 також захоплюють ґрунпрутками, похило встановлений очисник вороху, тові домішки і рослинні рештки і примусово їх відщо має у поперечній площині трикутну форму, водять із середини очисника. Рухаючись таким вершина якої містить поздовжню вісь 4 і яка утвочином тіла коренебульбоплодів досягають нижньої рена закріпленими з зазорами Δ один до одного частини похило встановленого очисника майже круглими прутками 5, а у кутах основи встановлені повністю позбавляючись ґрунтових домішок і роспривідні щітки 6, еластичні лопаті 7 яких розташолинних решток. Після цього тіла коренебульбопвані у середині очисника між круглими прутками 5. лодів остаточно залишають похило встановлений Одна з бічних сторін очисника кінематично, за доочисник і, без втрат, завдяки фігурним екранам 10 помогою тяги 8, зв'язана з приводом 9 у поперечні падають на полотно пальчастої очисної гірки 11. коливальні рухи. Нижній вихідний кінець очисника Завдяки тому, що в переважній більшості тіла коохоплюють два фігурних напрямних екрани 10, ренебульбоплодів мають круглу форму, і як тверді знизу яких розташована похило встановлена патіла, вони скочуються вниз по полотну пальчастої льчаста очисна гірка 11, а під нею горизонтально очисної гірки 11, а значно подрібнені ґрунтові дорозташований вивантажувальний транспортер 12. мішки та рослинні рештки, які ще залишились до Напрямки поступального, обертального і коливацього, захоплюються пальцями очисної гірки 11 і льного рухів робочих органів пристрою для трансвиносяться через верхній її кінець за межі очиснипортування і очистки коренебульбоплодів показані ка. Після цього вже повністю очищені від домішок стрілками. тіла коренебульбоплодів потрапляють на виванПристрій для транспортування і очистки коретажувальний транспортер 12 і грузяться в бункер, небульбоплодів працює наступним чином. Ворох або у транспортний засіб. Розміри зазорів Δ між коренебульбоплодів відразу після викопування круглими прутками 5 повинні бути не більшими, подавальним транспортером 2 подається усереніж мінімальні розміри тіл коренебульбоплодів. дину похило встановленого очисника, який має у При цьому розміри зазорів Δ також повинні бути поперечній площині трикутну форму і утворений такими, щоб не відбувалось заклинювання еласвстановленими з зазорами Δ один до одного кругтичних лопатей 7 привідних щіток 6 між круглими лими прутками 5. Відбивна щітка 3 так встановлепрутками 5 у нижніх кутах основи очисника. Кутові на на рамі 1, що відбиває потік коренебульбоплошвидкості обертання привідних щіток 6 повинні дів фактично у замкнутий простір трикутного враховувати ступінь забрудненості вороху ґрунтопоперечного перерізу, створений круглими прутвими та рослинними рештками, щільність вороху, ками 5, а її еластичні прутки частково подрібнюють його вологість, наявність міцних ґрунтових вклюворох і частково його розосереджують на окремі чень тощо. Частота і амплітуда коливальних рухів, компоненти. Частини вороху коренебульбоплодів що створюються приводом 9 очисника повинні усередині очисника під дією власної ваги починабути такими, при яких відбувається інтенсивне ють рух донизу упоперек круглих прутків 5, а поперетрушування вороху коренебульбоплодів недрібнені ґрунтові домішки й рослинні рештки прозалежно від його стану і фактично примусове від 5 87368 6 ведення вороху крізь зазори Δ між круглими прутпідвищити якість очистки коренебульбоплодів від ками 5 і еластичними лопатями 7. ґрунтових та рослинних домішок 15...20%. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
