Завантажник

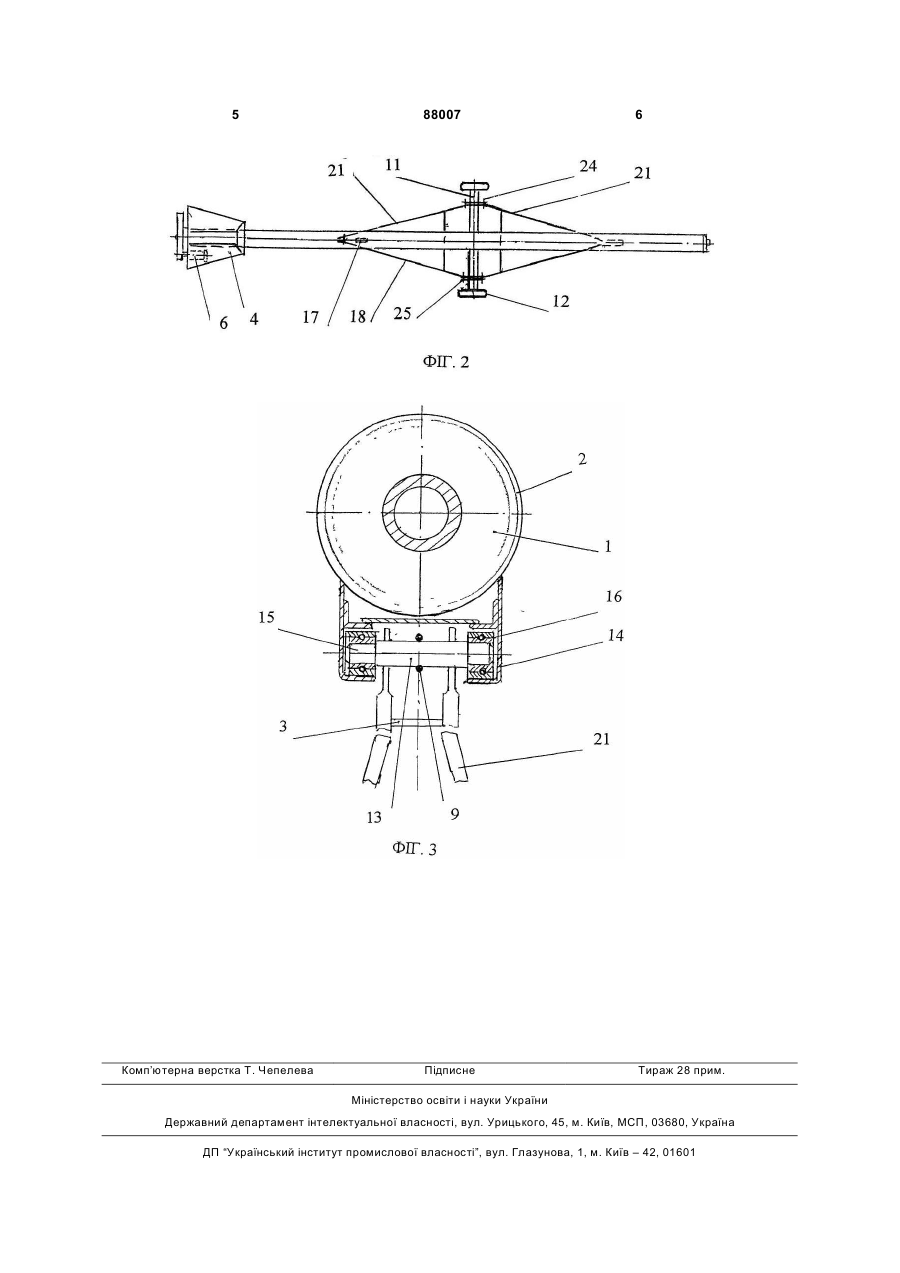

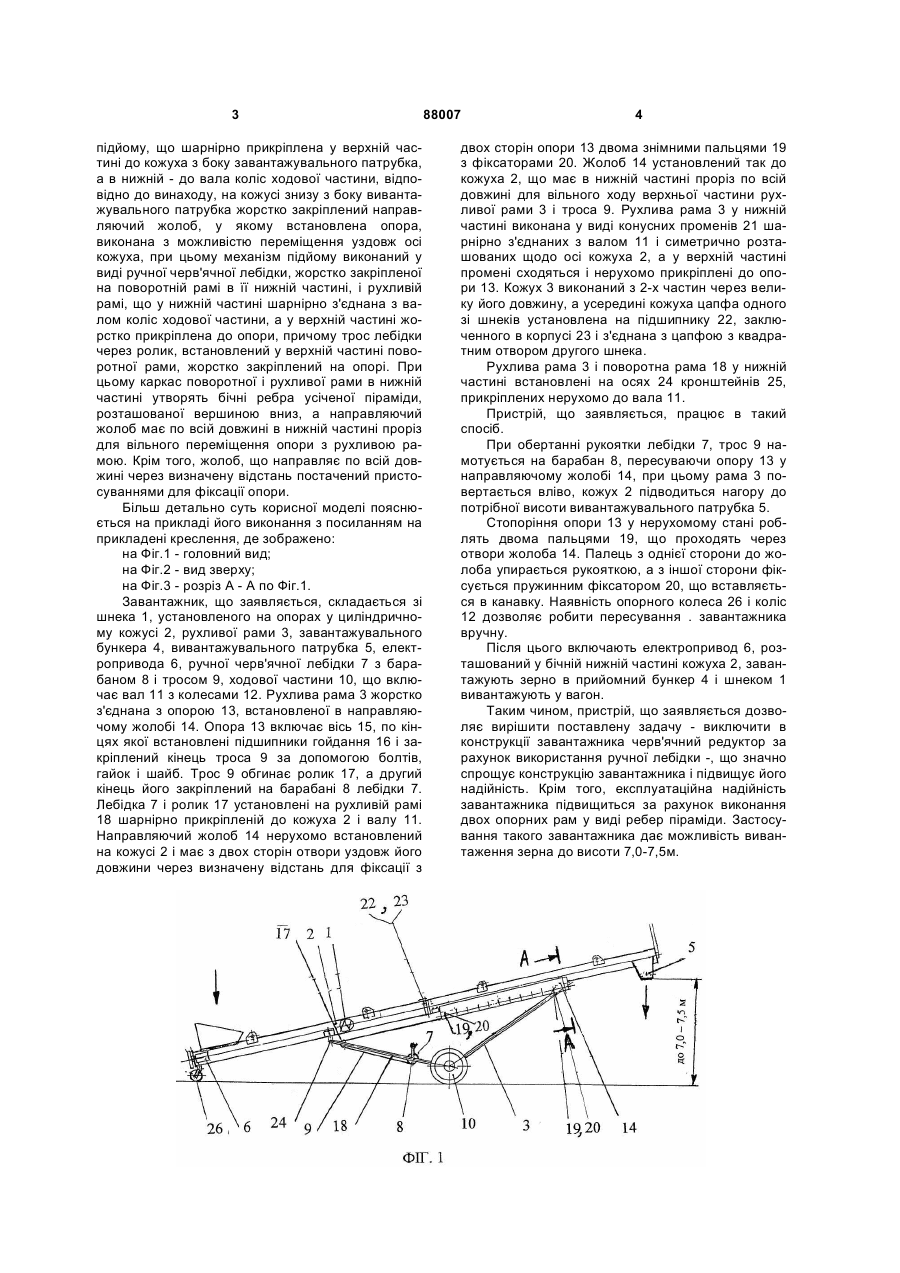

1. Завантажник, що містить кожух із завантажувальним патрубком з одного боку і вивантажувальним - з іншого, і поворотну раму, оснащену механізмом підйому, що шарнірно прикріплена у верхній частині до кожуха з боку завантажувально C2 2 (19) 1 3 підйому, що шарнірно прикріплена у верхній частині до кожуха з боку завантажувального патрубка, а в нижній - до вала коліс ходової частини, відповідно до винаходу, на кожусі знизу з боку вивантажувального патрубка жорстко закріплений направляючий жолоб, у якому встановлена опора, виконана з можливістю переміщення уздовж осі кожуха, при цьому механізм підйому виконаний у виді ручної черв'ячної лебідки, жорстко закріпленої на поворотній рамі в її нижній частині, і рухливій рамі, що у нижній частині шарнірно з'єднана з валом коліс ходової частини, а у верхній частині жорстко прикріплена до опори, причому трос лебідки через ролик, встановлений у верхній частині поворотної рами, жорстко закріплений на опорі. При цьому каркас поворотної і рухливої рами в нижній частині утворять бічні ребра усіченої піраміди, розташованої вершиною вниз, а направляючий жолоб має по всій довжині в нижній частині проріз для вільного переміщення опори з рухливою рамою. Крім того, жолоб, що направляє по всій довжині через визначену відстань постачений пристосуваннями для фіксації опори. Більш детально суть корисної моделі пояснюється на прикладі його виконання з посиланням на прикладені креслення, де зображено: на Фіг.1 - головний вид; на Фіг.2 - вид зверху; на Фіг.3 - розріз А - А по Фіг.1. Завантажник, що заявляється, складається зі шнека 1, установленого на опорах у циліндричному кожусі 2, рухливої рами 3, завантажувального бункера 4, вивантажувального патрубка 5, електропривода 6, ручної черв'ячної лебідки 7 з барабаном 8 і тросом 9, ходової частини 10, що включає вал 11 з колесами 12. Рухлива рама 3 жорстко з'єднана з опорою 13, встановленої в направляючому жолобі 14. Опора 13 включає вісь 15, по кінцях якої встановлені підшипники гойдання 16 і закріплений кінець троса 9 за допомогою болтів, гайок і шайб. Трос 9 обгинає ролик 17, а другий кінець його закріплений на барабані 8 лебідки 7. Лебідка 7 і ролик 17 установлені на рухливій рамі 18 шарнірно прикріпленій до кожуха 2 і валу 11. Направляючий жолоб 14 нерухомо встановлений на кожусі 2 і має з двох сторін отвори уздовж його довжини через визначену відстань для фіксації з 88007 4 двох сторін опори 13 двома знімними пальцями 19 з фіксаторами 20. Жолоб 14 установлений так до кожуха 2, що має в нижній частині проріз по всій довжині для вільного ходу верхньої частини рухливої рами 3 і троса 9. Рухлива рама 3 у нижній частині виконана у виді конусних променів 21 шарнірно з'єднаних з валом 11 і симетрично розташованих щодо осі кожуха 2, а у верхній частині промені сходяться і нерухомо прикріплені до опори 13. Кожух 3 виконаний з 2-х частин через велику його довжину, а усередині кожуха цапфа одного зі шнеків установлена на підшипнику 22, заключенного в корпусі 23 і з'єднана з цапфою з квадратним отвором другого шнека. Рухлива рама 3 і поворотна рама 18 у нижній частині встановлені на осях 24 кронштейнів 25, прикріплених нерухомо до вала 11. Пристрій, що заявляється, працює в такий спосіб. При обертанні рукоятки лебідки 7, трос 9 намотується на барабан 8, пересуваючи опору 13 у направляючому жолобі 14, при цьому рама 3 повертається вліво, кожух 2 підводиться нагору до потрібної висоти вивантажувального патрубка 5. Стопоріння опори 13 у нерухомому стані роблять двома пальцями 19, що проходять через отвори жолоба 14. Палець з однієї сторони до жолоба упирається рукояткою, а з іншої сторони фіксується пружинним фіксатором 20, що вставляється в канавку. Наявність опорного колеса 26 і коліс 12 дозволяє робити пересування . завантажника вручну. Після цього включають електропривод 6, розташований у бічній нижній частині кожуха 2, завантажують зерно в прийомний бункер 4 і шнеком 1 вивантажують у вагон. Таким чином, пристрій, що заявляється дозволяє вирішити поставлену задачу - виключити в конструкції завантажника черв'ячний редуктор за рахунок використання ручної лебідки -, що значно спрощує конструкцію завантажника і підвищує його надійність. Крім того, експлуатаційна надійність завантажника підвищиться за рахунок виконання двох опорних рам у виді ребер піраміди. Застосування такого завантажника дає можливість вивантаження зерна до висоти 7,0-7,5м. 5 Комп’ютерна верстка Т. Чепелева 88007 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
