Розкидач – завантажник сипких матеріалів

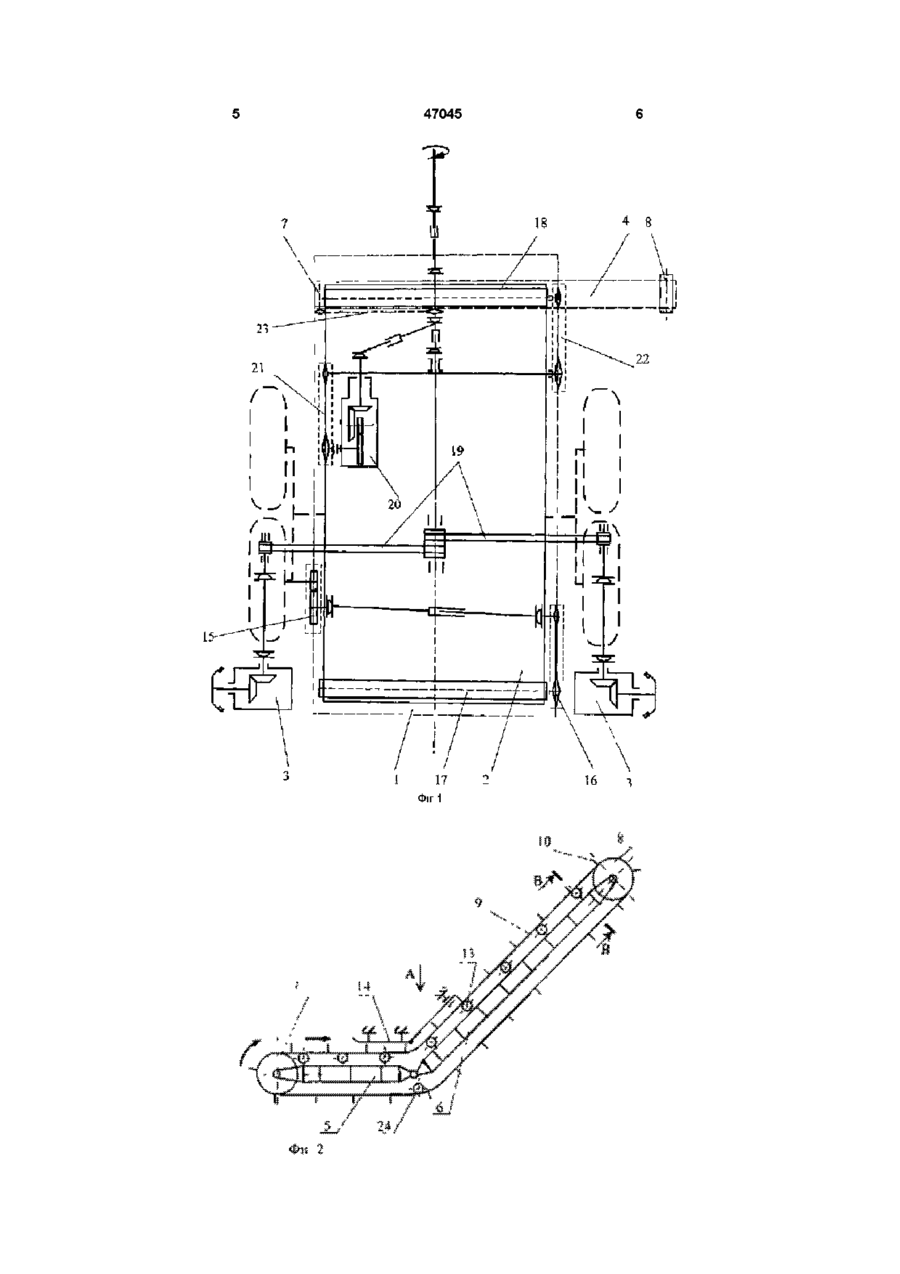

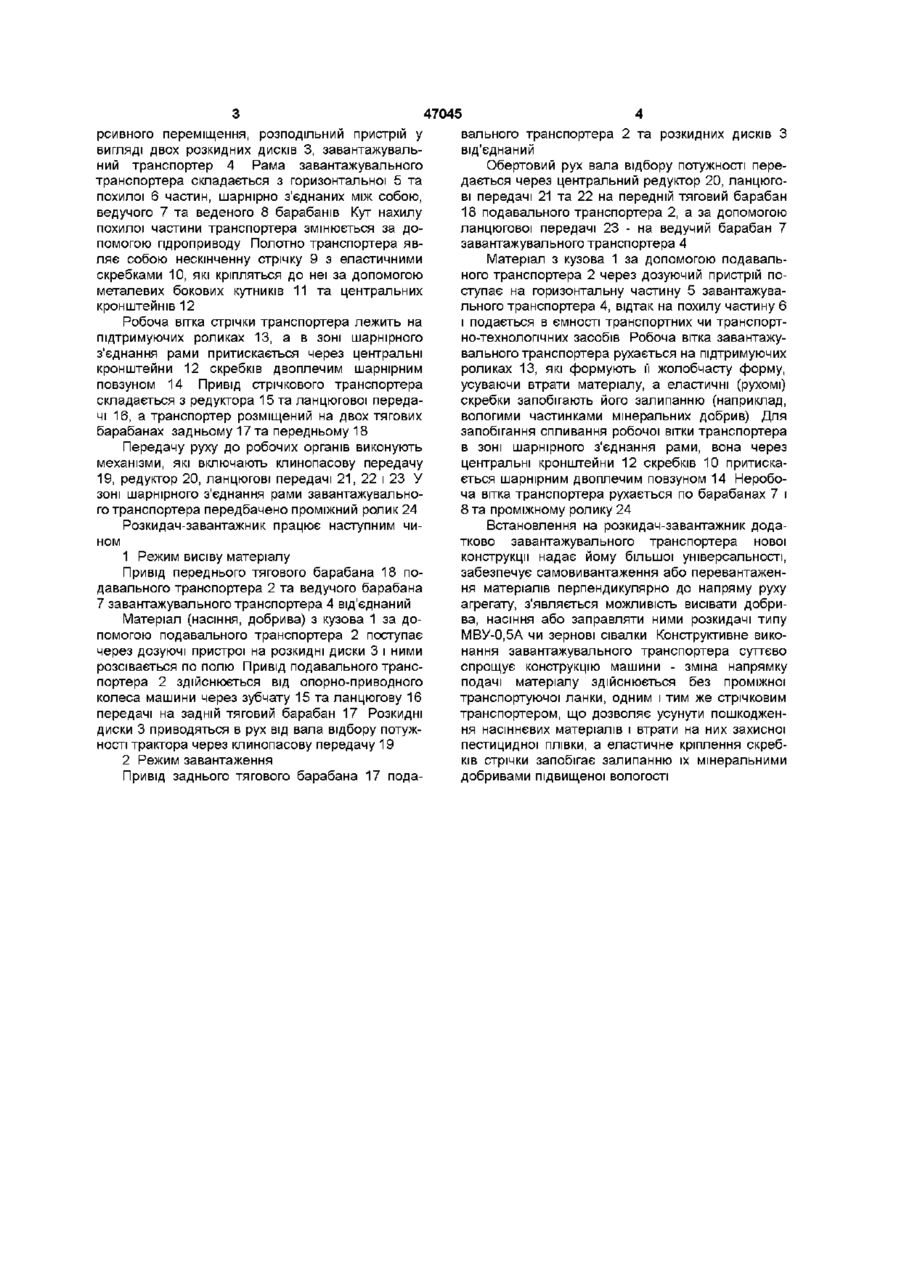

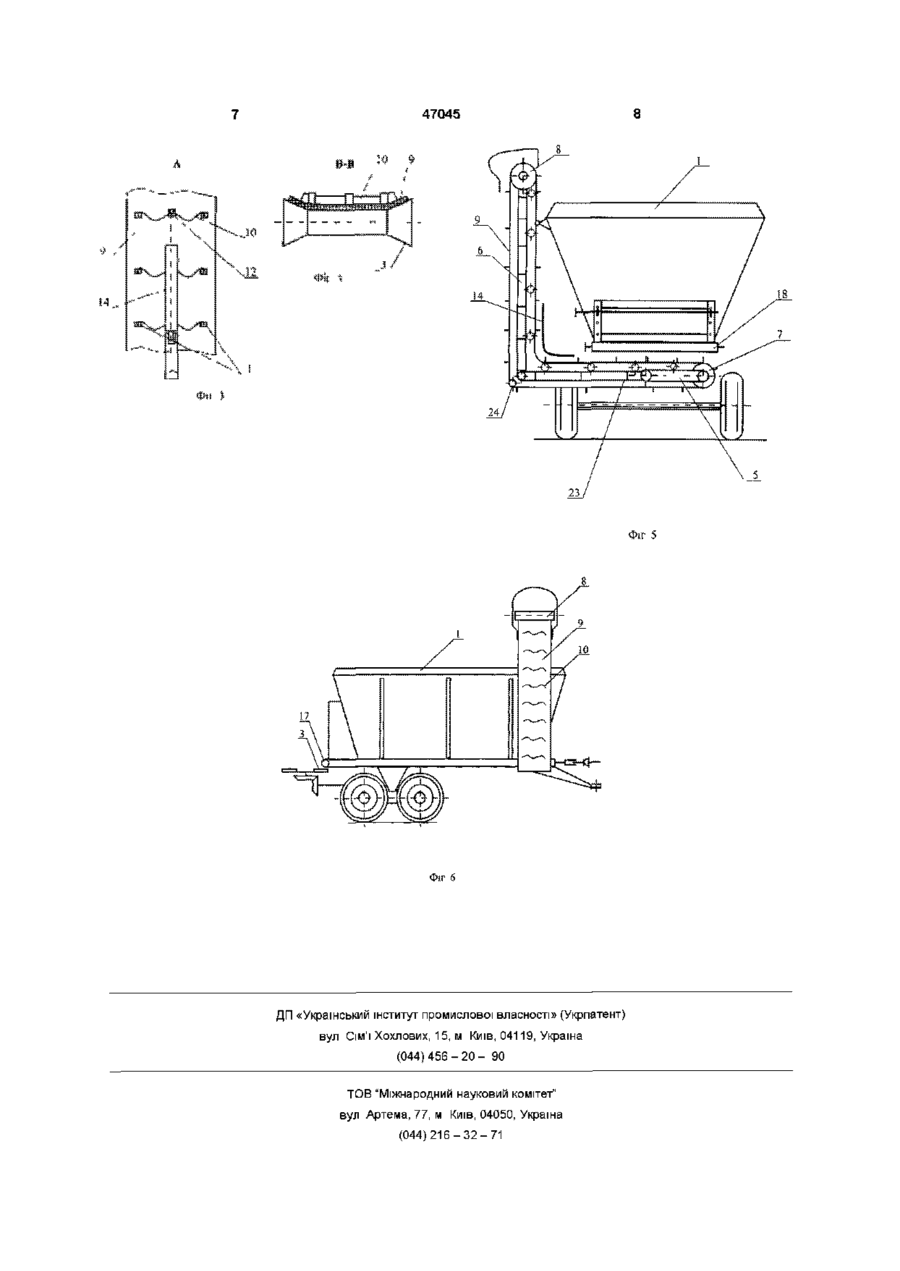

Розкидач-завантажник сипких матеріалів, що містить кузов з подавальним транспортером, розподільний пристрій та механізм приводу робочих органів, який відрізняється тим, що розкидачзавантажник сипких матеріалів додатково обладнаний завантажувальним транспортером, виконаним у вигляді горизонтальної та похилої шарнірно з'єднаних частин рами та нескінченної стрічки з закріпленими на ній еластичними скребками, які в зоні з'єднання рами притиснуті двоплечим шарнірним повзуном Винахід відноситься до галузі сільськогосподарського машинобудування і може бути використаний як мобільний агрегат для сівби і завантаження насіння, добрив та інших сипких матеріалів ВІДОМІ завантажники, що містять кузов з подаючим транспортером, шнеком та шарнірно закріпленим на виході останнього завантажувальним стрічковим транспортером з ведучим барабаном та механізмом його приводу (а с СРСР №515488, кл А01 15/00, №420270, кл А01С 17/00, № 835332 кл А01С15/00) Недоліком цих завантажників є наявність проміжної транспортуючої ланки шнекового типу між подаючим та завантажувальним транспортерами, що призводить до пошкодження насіннєвих матеріалів та втрати на них пестицидної плівки Відома також машина для внесення мінеральних добрив СТТ-10, що містить кузов з реверсивним подаючим транспортером, розподільний пристрій, виконаний у вигляді двох роторів, та механізм приводу робочих органів (а с СРСР №1055382 кл А01 С15/00) Машина призначена для внесення добрив, транспортування та самовивантаження сипких матеріалів Недоліком такої машини є пошкодження насіннєвих матеріалів, втрати на них пестицидної плівки, залипання робочих органів добривами підвищеної вологості, а також неможливість самовивантаження і перевантаження матеріалів в ІНШІ ЄМНОСТІ перпендикулярно до напрямку руху машинно-тракторного агрегату В основу винаходу поставлено задачу в ма шині для внесення мінеральних добрив шляхом зміни и конструкції забезпечити універсальність машини, отримати можливість самовивантаження або перевантаження матеріалів перпендикулярно до напрямку руху агрегату, завдяки конструктивному виконанню завантажувального транспортера та ліквідації проміжної транспортуючої ланки усунути можливість пошкодження насіннєвих матеріалів, втрати на них пестицидної плівки, запобігти залипанню завантажувального транспортера добривами підвищеної вологості Поставлена задача досягається тим, що виконаний на базі машини для внесення мінеральних добрив розкидачзавантажник сипких матеріалів (надалі - розкидачзавантажник) містить кузов з подавальним транспортером, розподільний пристрій та механізм приводу робочих органів і додатково обладнаний завантажувальним транспортером, виконаним у вигляді двох шарнірно з'єднаних частин рами та нескінченної стрічки з закріпленими на ній еластичними скребками, які в зоні з'єднання рами притиснуті двоплечим шарнірним повзуном На фіг 1 зображена принципова схема розкидача-завантажника, фіг 2 - завантажувальний транспортер, фіг 3 - вид зверху завантажувального транспортера, фіг 4 - переріз завантажувального транспортера, фіг 5 схема розкидачазавантажника (вид спереду), фіг 6 - схема розкидача-завантажника (вид збоку) Розкидач-завантажник містить кузов 1 з подавальним стрічковим транспортером 2, який за допомогою механізму приводу має можливість реве ю ^о 47045 рсивного переміщення, розподільний пристрій у вигляді двох розкидних дисків 3, завантажувальний транспортер 4 Рама завантажувального транспортера складається з горизонтальної 5 та похилої 6 частин, шарнірно з'єднаних між собою, ведучого 7 та веденого 8 барабанів Кут нахилу похилої частини транспортера змінюється за допомогою пдроприводу Полотно транспортера являє собою нескінченну стрічку 9 з еластичними скребками 10, які кріпляться до неї за допомогою металевих бокових кутників 11 та центральних кронштейнів 12 Робоча вітка стрічки транспортера лежить на підтримуючих роликах 13, а в зоні шарнірного з'єднання рами притискається через центральні кронштейни 12 скребків двоплечим шарнірним повзуном 14 Привід стрічкового транспортера складається з редуктора 15 та ланцюгової передачі 16, а транспортер розміщений на двох тягових барабанах задньому 17 та передньому 18 Передачу руху до робочих органів виконують механізми, які включають клинопасову передачу 19, редуктор 20, ланцюгові передачі 21, 22 і 23 У зоні шарнірного з'єднання рами завантажувального транспортера передбачено проміжний ролик 24 Розкидач-завантажник працює наступним чином 1 Режим висіву матеріалу Привід переднього тягового барабана 18 подавального транспортера 2 та ведучого барабана 7 завантажувального транспортера 4 від'єднаний Матеріал (насіння, добрива) з кузова 1 за допомогою подавального транспортера 2 поступає через дозуючі пристрої на розкидні диски 3 і ними розсівається по полю Привід подавального транспортера 2 здійснюється від опорно-приводного колеса машини через зубчату 15 та ланцюгову 16 передачі на задній тяговий барабан 17 Розкидні диски 3 приводяться в рух від вала відбору потужності трактора через клинопасову передачу 19 2 Режим завантаження Привід заднього тягового барабана 17 пода вального транспортера 2 та розкидних дисків З від'єднаний Обертовий рух вала відбору потужності передається через центральний редуктор 20, ланцюгові передачі 21 та 22 на передній тяговий барабан 18 подавального транспортера 2, а за допомогою ланцюгової передачі 23 - на ведучий барабан 7 завантажувального транспортера 4 Матеріал з кузова 1 за допомогою подавального транспортера 2 через дозуючий пристрій поступає на горизонтальну частину 5 завантажувального транспортера 4, відтак на похилу частину 6 і подається в ємності транспортних чи транспортно-технологічних засобів Робоча вітка завантажувального транспортера рухається на підтримуючих роликах 13, які формують її жолобчасту форму, усуваючи втрати матеріалу, а еластичні (рухомі) скребки запобігають його залипанню (наприклад, вологими частинками мінеральних добрив) Для запобігання спливання робочої вітки транспортера в зоні шарнірного з'єднання рами, вона через центральні кронштейни 12 скребків 10 притискається шарнірним двоплечим повзуном 14 Неробоча вітка транспортера рухається по барабанах 7 і 8 та проміжному ролику 24 Встановлення на розкидач-завантажник додатково завантажувального транспортера нової конструкції надає йому більшої універсальності, забезпечує самовивантаження або перевантаження матеріалів перпендикулярно до напряму руху агрегату, з'являється можливість висівати добрива, насіння або заправляти ними розкидачі типу МВУ-0.5А чи зернові сівалки Конструктивне виконання завантажувального транспортера суттєво спрощує конструкцію машини - зміна напрямку подачі матеріалу здійснюється без проміжної транспортуючої ланки, одним і тим же стрічковим транспортером, що дозволяє усунути пошкодження насіннєвих матеріалів і втрати на них захисної пестицидної плівки, а еластичне кріплення скребків стрічки запобігає залипанню їх мінеральними добривами підвищеної вологості 47045 4 8 t \ • • t U- М . Ц І 1 М HlJ_llBia»|l 2 2 2 1 1 N ч. 1 9 і M r I I / I J 1 7 Фіг 1 16 47045 23. Фіг 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
