Спосіб роботи прямоструминного котла при часткових навантаженнях
Номер патенту: 88096
Опубліковано: 10.09.2009
Автори: Мисак Йосип Степанович, Климчук Олександр Володимирович, Мисак Ігор Васильович, Івасик Ярослав Федорович, Клуб Михайло Васильович
Формула / Реферат
Спосіб роботи прямоструминного котла при часткових навантаженнях шляхом регулювання витрати живильної води зміною положення дросельного клапана, в якому після переводу котла в режим ковзного тиску і зниження його навантаження до мінімально можливого в випарних поверхнях підтримують тиск середовища, який нижчий критичного, але вищий за тиск у поверхнях нагріву в режимі ковзного тиску, який відрізняється тим, що на вхід поверхонь нагріву вбудованих камер згоряння подають живильну воду, спалюють розпалювальну витрату палива лише у вбудованих камерах згоряння та скидають продукти згоряння в зону пароперегрівної частини котла.
Текст

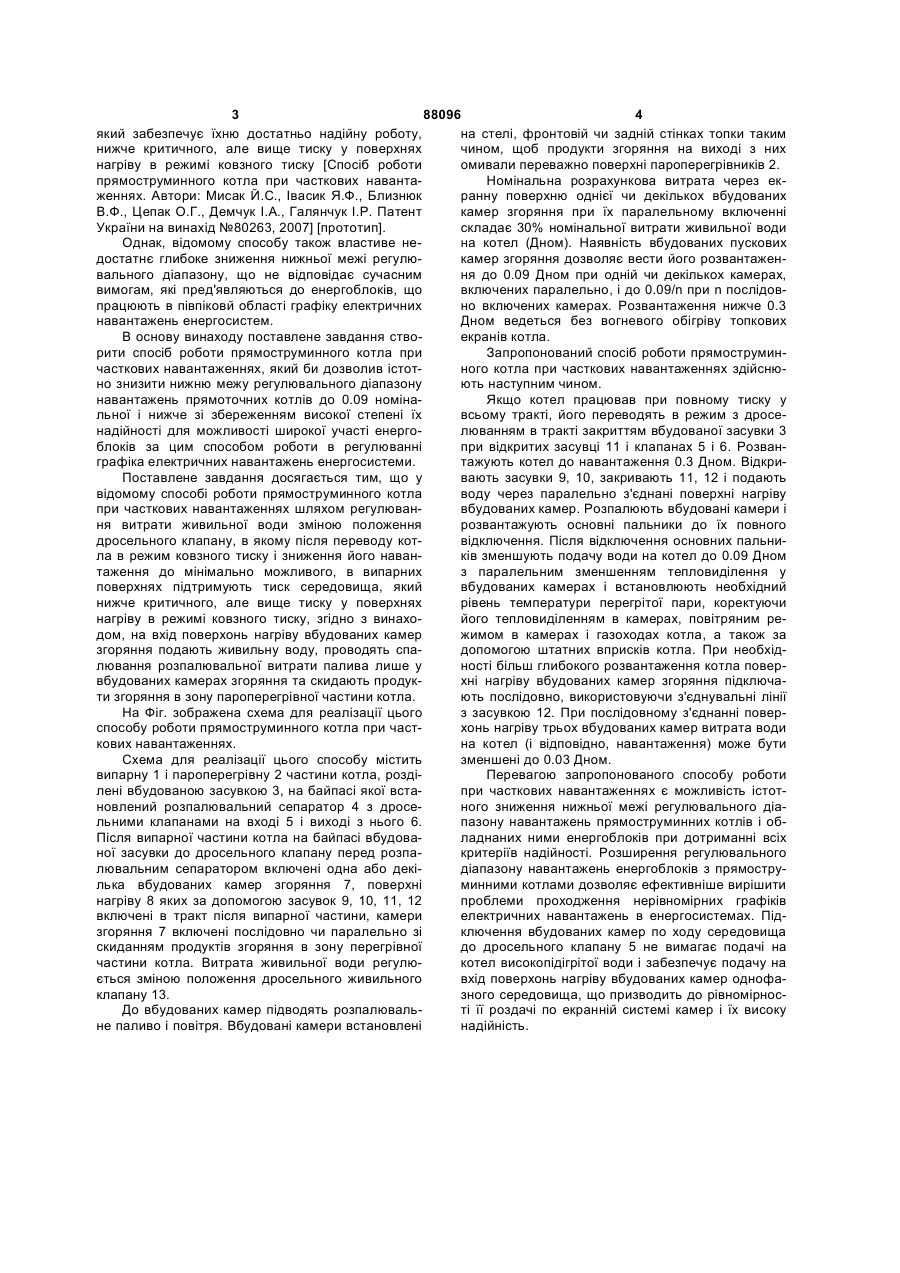

Спосіб роботи прямоструминного котла при часткових навантаженнях шляхом регулювання витрати живильної води зміною положення дросельного клапана, в якому після переводу котла в режим ковзного тиску і зниження його навантаження до мінімально можливого в випарних поверхнях підтримують тиск середовища, який нижчий критичного, але вищий за тиск у поверхнях нагріву в режимі ковзного тиску, який відрізняється тим, що на вхід поверхонь нагріву вбудованих камер згоряння подають живильну воду, спалюють розпалювальну витрату палива лише у вбудованих камерах згоряння та скидають продукти згоряння в зону пароперегрівної частини котла. (19) (21) a200800200 (22) 04.01.2008 (24) 10.09.2009 (46) 10.09.2009, Бюл.№ 17, 2009 р. (72) МИСАК ЙОСИП СТЕПАНОВИЧ, КЛУБ МИХАЙЛО ВАСИЛЬОВИЧ, КЛИМЧУК ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ІВАСИК ЯРОСЛАВ ФЕДОРОВИЧ, МИСАК ІГОР ВАСИЛЬОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЛЬВІВОРГРЕС" (56) UA 80263 C2, F22B35/00, 10.09.2007 DE 3243578 A1, F22B29/12, 30.05.1984 GB 2102105 A, F22B29/10, 26.01.1983 JP 7217804 A, F22B1/18, 18.08.1995 3 88096 4 який забезпечує їхню достатньо надійну роботу, на стелі, фронтовій чи задній стінках топки таким нижче критичного, але вище тиску у поверхнях чином, щоб продукти згоряння на виході з них нагріву в режимі ковзного тиску [Спосіб роботи омивали переважно поверхні пароперегрівників 2. прямоструминного котла при часткових навантаНомінальна розрахункова витрата через екженнях. Автори: Мисак Й.С., Івасик Я.Ф., Близнюк ранну поверхню однієї чи декількох вбудованих В.Ф., Цепак О.Г., Демчук І.А., Галянчук І.Р. Патент камер згоряння при їх паралельному включенні України на винахід №80263, 2007] [прототип]. складає 30% номінальної витрати живильної води Однак, відомому способу також властиве нена котел (Дном). Наявність вбудованих пускових достатнє глибоке зниження нижньої межі регулюкамер згоряння дозволяє вести його розвантаженвального діапазону, що не відповідає сучасним ня до 0.09 Дном при одній чи декількох камерах, вимогам, які пред'являються до енергоблоків, що включених паралельно, і до 0.09/n при n послідовпрацюють в півпіковй області графіку електричних но включених камерах. Розвантаження нижче 0.3 навантажень енергосистем. Дном ведеться без вогневого обігріву топкових В основу винаходу поставлене завдання ствоекранів котла. рити спосіб роботи прямоструминного котла при Запропонований спосіб роботи прямоструминчасткових навантаженнях, який би дозволив істотного котла при часткових навантаженнях здійснюно знизити нижню межу регулювального діапазону ють наступним чином. навантажень прямоточних котлів до 0.09 номінаЯкщо котел працював при повному тиску у льної і нижче зі збереженням високої степені їх всьому тракті, його переводять в режим з дросенадійності для можливості широкої участі енерголюванням в тракті закриттям вбудованої засувки 3 блоків за цим способом роботи в регулюванні при відкритих засувці 11 і клапанах 5 і 6. Розванграфіка електричних навантажень енергосистеми. тажують котел до навантаження 0.3 Дном. ВідкриПоставлене завдання досягається тим, що у вають засувки 9, 10, закривають 11, 12 і подають відомому способі роботи прямоструминного котла воду через паралельно з'єднані поверхні нагріву при часткових навантаженнях шляхом регулюванвбудованих камер. Розпалюють вбудовані камери і ня витрати живильної води зміною положення розвантажують основні пальники до їх повного дросельного клапану, в якому після переводу котвідключення. Після відключення основних пальнила в режим ковзного тиску і зниження його наванків зменшують подачу води на котел до 0.09 Дном таження до мінімально можливого, в випарних з паралельним зменшенням тепловиділення у поверхнях підтримують тиск середовища, який вбудованих камерах і встановлюють необхідний нижче критичного, але вище тиску у поверхнях рівень температури перегрітої пари, коректуючи нагріву в режимі ковзного тиску, згідно з винахойого тепловиділенням в камерах, повітряним редом, на вхід поверхонь нагріву вбудованих камер жимом в камерах і газоходах котла, а також за згоряння подають живильну воду, проводять спадопомогою штатних вприсків котла. При необхідлювання розпалювальної витрати палива лише у ності більш глибокого розвантаження котла повервбудованих камерах згоряння та скидають продукхні нагріву вбудованих камер згоряння підключати згоряння в зону пароперегрівної частини котла. ють послідовно, використовуючи з'єднувальні лінії На Фіг. зображена схема для реалізації цього з засувкою 12. При послідовному з'єднанні поверспособу роботи прямоструминного котла при частхонь нагріву трьох вбудованих камер витрата води кових навантаженнях. на котел (і відповідно, навантаження) може бути Схема для реалізації цього способу містить зменшені до 0.03 Дном. випарну 1 і пароперегрівну 2 частини котла, роздіПеревагою запропонованого способу роботи лені вбудованою засувкою 3, на байпасі якої встапри часткових навантаженнях є можливість істотновлений розпалювальний сепаратор 4 з дросеного зниження нижньої межі регулювального діальними клапанами на вході 5 і виході з нього 6. пазону навантажень прямоструминних котлів і обПісля випарної частини котла на байпасі вбудоваладнаних ними енергоблоків при дотриманні всіх ної засувки до дросельного клапану перед розпакритеріїв надійності. Розширення регулювального лювальним сепаратором включені одна або декідіапазону навантажень енергоблоків з прямострулька вбудованих камер згоряння 7, поверхні минними котлами дозволяє ефективніше вирішити нагріву 8 яких за допомогою засувок 9, 10, 11, 12 проблеми проходження нерівномірних графіків включені в тракт після випарної частини, камери електричних навантажень в енергосистемах. Підзгоряння 7 включені послідовно чи паралельно зі ключення вбудованих камер по ходу середовища скиданням продуктів згоряння в зону перегрівної до дросельного клапану 5 не вимагає подачі на частини котла. Витрата живильної води регулюкотел високопідігрітої води і забезпечує подачу на ється зміною положення дросельного живильного вхід поверхонь нагріву вбудованих камер однофаклапану 13. зного середовища, що призводить до рівномірносДо вбудованих камер підводять розпалювальті її роздачі по екранній системі камер і їх високу не паливо і повітря. Вбудовані камери встановлені надійність. 5 Комп’ютерна верстка М. Мацело 88096 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for operation of direct-flow boiler at partial loads
Автори англійськоюMysak Yosyp Stepanovych, Klub Myhailo Vasyliovych, Klymchuk Oleksandr Volodymyrovych, Ivasyk Yaroslav Fedorovych, Mysak Ihor Vasyliovych
Назва патенту російськоюСпособ работы прямоточного котла при частичных нагрузках
Автори російськоюМисак Иосиф Степанович, Клуб Михаил Васильевич, Климчук Александр Владимирович, Ивасик Ярослав Федорович, Мысак Игорь Васильевич
МПК / Мітки
МПК: F23B 30/00
Мітки: прямоструминного, спосіб, часткових, навантаженнях, котла, роботи
