Спосіб роботи прямоструминного котла при часткових навантаженнях

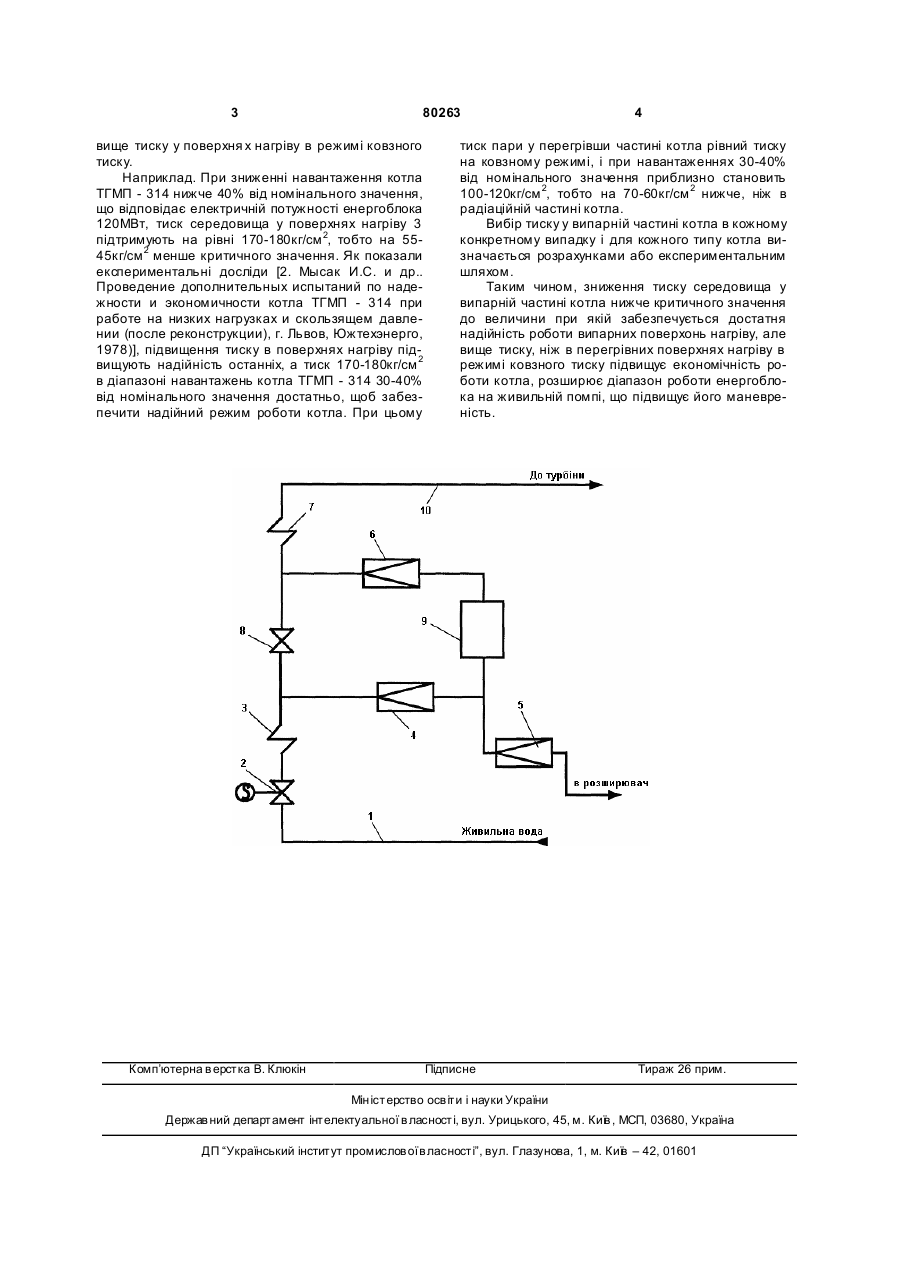

Спосіб роботи прямоструминного котла при часткових навантаженнях шляхом регулювання витрати живильної води зміною положення дросельного клапана, який відрізняється тим, що, в період після переводу котла в режим ковзного тиску і зниження його навантаження до мінімально можливого рівня, для розширення діапазону навантажень, в випарних поверхнях нагріву підтримують тиск середовища нижче критичного тиску, але вище тиску, ніж в перегрівних поверхнях нагріву в режимі ковзного тиску. (19) (21) 20040604427 (22) 08.06.2004 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Мисак Йосиф Степанович, Івасик Ярослав Федорович, Близнюк Василь Федорович, Цепак Оксана Георгіївна, Демчук Іван Андрійович, Галянчук Ігор Романович (73) Відкрите акціонерне товариство "ЛьвівОРГРЕС", НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" (56) SU 857637, 23.08.1981 SU 857638, 23.08.1981 SU 1020690 A, 30.05.1983 SU 192827, 02.03.1967 3 80263 вище тиску у поверхня х нагріву в режимі ковзного тиску. Наприклад. При зниженні навантаження котла ТГМП - 314 нижче 40% від номінального значення, що відповідає електричній потужності енергоблока 120МВт, тиск середовища у поверхнях нагріву 3 підтримують на рівні 170-180кг/см 2, тобто на 5545кг/см 2 менше критичного значення. Як показали експериментальні досліди [2. Мысак И.С. и др.. Проведение дополнительных испытаний по надежности и экономичности котла ТГМП - 314 при работе на низких нагрузках и скользящем давлении (после реконструкции), г. Львов, Южтехэнерго, 1978)], підвищення тиску в поверхнях нагріву підвищують надійність останніх, а тиск 170-180кг/см 2 в діапазоні навантажень котла ТГМП - 314 30-40% від номінального значення достатньо, щоб забезпечити надійний режим роботи котла. При цьому Комп’ютерна в ерстка В. Клюкін 4 тиск пари у перегрівши частині котла рівний тиску на ковзному режимі, і при навантаженнях 30-40% від номінального значення приблизно становить 100-120кг/см 2, тобто на 70-60кг/см 2 нижче, ніж в радіаційній частині котла. Вибір тиску у випарній частині котла в кожному конкретному випадку і для кожного типу котла визначається розрахунками або експериментальним шляхом. Таким чином, зниження тиску середовища у випарній частині котла нижче критичного значення до величини при якій забезпечується достатня надійність роботи випарних поверхонь нагріву, але вище тиску, ніж в перегрівних поверхнях нагріву в режимі ковзного тиску підвищує економічність роботи котла, розширює діапазон роботи енергоблока на живильній помпі, що підвищує його маневреність. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
