Пристрій для забезпечення доступу абонентів корпоративної комп’ютерної мережі до ресурсів зовнішніх мереж

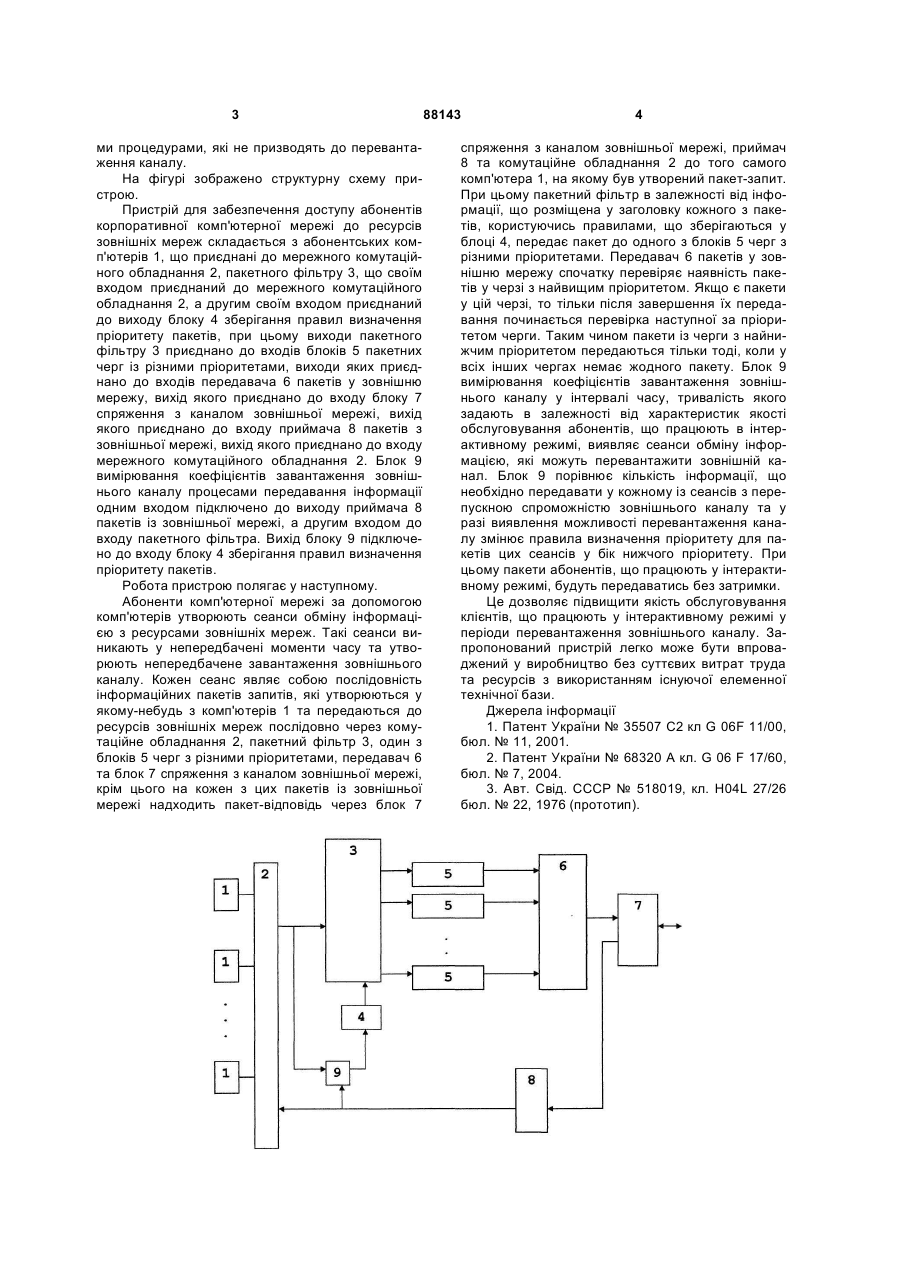

Пристрій для забезпечення доступу абонентів корпоративної комп'ютерної мережі до ресурсів зовнішніх мереж, що складається з абонентських C2 2 (19) 1 3 ми процедурами, які не призводять до перевантаження каналу. На фігурі зображено структурну схему пристрою. Пристрій для забезпечення доступу абонентів корпоративної комп'ютерної мережі до ресурсів зовнішніх мереж складається з абонентських комп'ютерів 1, що приєднані до мережного комутаційного обладнання 2, пакетного фільтру 3, що своїм входом приєднаний до мережного комутаційного обладнання 2, а другим своїм входом приєднаний до виходу блоку 4 зберігання правил визначення пріоритету пакетів, при цьому виходи пакетного фільтру 3 приєднано до входів блоків 5 пакетних черг із різними пріоритетами, виходи яких приєднано до входів передавача 6 пакетів у зовнішню мережу, вихід якого приєднано до входу блоку 7 спряження з каналом зовнішньої мережі, вихід якого приєднано до входу приймача 8 пакетів з зовнішньої мережі, вихід якого приєднано до входу мережного комутаційного обладнання 2. Блок 9 вимірювання коефіцієнтів завантаження зовнішнього каналу процесами передавання інформації одним входом підключено до виходу приймача 8 пакетів із зовнішньої мережі, а другим входом до входу пакетного фільтра. Вихід блоку 9 підключено до входу блоку 4 зберігання правил визначення пріоритету пакетів. Робота пристрою полягає у наступному. Абоненти комп'ютерної мережі за допомогою комп'ютерів утворюють сеанси обміну інформацією з ресурсами зовнішніх мереж. Такі сеанси виникають у непередбачені моменти часу та утворюють непередбачене завантаження зовнішнього каналу. Кожен сеанс являє собою послідовність інформаційних пакетів запитів, які утворюються у якому-небудь з комп'ютерів 1 та передаються до ресурсів зовнішніх мереж послідовно через комутаційне обладнання 2, пакетний фільтр 3, один з блоків 5 черг з різними пріоритетами, передавач 6 та блок 7 спряження з каналом зовнішньої мережі, крім цього на кожен з цих пакетів із зовнішньої мережі надходить пакет-відповідь через блок 7 88143 4 спряження з каналом зовнішньої мережі, приймач 8 та комутаційне обладнання 2 до того самого комп'ютера 1, на якому був утворений пакет-запит. При цьому пакетний фільтр в залежності від інформації, що розміщена у заголовку кожного з пакетів, користуючись правилами, що зберігаються у блоці 4, передає пакет до одного з блоків 5 черг з різними пріоритетами. Передавач 6 пакетів у зовнішню мережу спочатку перевіряє наявність пакетів у черзі з найвищим пріоритетом. Якщо є пакети у цій черзі, то тільки після завершення їх передавання починається перевірка наступної за пріоритетом черги. Таким чином пакети із черги з найнижчим пріоритетом передаються тільки тоді, коли у всіх інших чергах немає жодного пакету. Блок 9 вимірювання коефіцієнтів завантаження зовнішнього каналу у інтервалі часу, тривалість якого задають в залежності від характеристик якості обслуговування абонентів, що працюють в інтерактивному режимі, виявляє сеанси обміну інформацією, які можуть перевантажити зовнішній канал. Блок 9 порівнює кількість інформації, що необхідно передавати у кожному із сеансів з перепускною спроможністю зовнішнього каналу та у разі виявлення можливості перевантаження каналу змінює правила визначення пріоритету для пакетів цих сеансів у бік нижчого пріоритету. При цьому пакети абонентів, що працюють у інтерактивному режимі, будуть передаватись без затримки. Це дозволяє підвищити якість обслуговування клієнтів, що працюють у інтерактивному режимі у періоди перевантаження зовнішнього каналу. Запропонований пристрій легко може бути впроваджений у виробництво без суттєвих витрат труда та ресурсів з використанням існуючої елеменної технічної бази. Джерела інформації 1. Патент України № 35507 С2 кл G 06F 11/00, бюл. № 11, 2001. 2. Патент України № 68320 А кл. G 06 F 17/60, бюл. № 7, 2004. 3. Авт. Свід. СССР № 518019, кл. H04L 27/26 бюл. № 22, 1976 (прототип). 5 Комп’ютерна верстка А. Крижанівський 88143 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
