Вихрова труба-конус

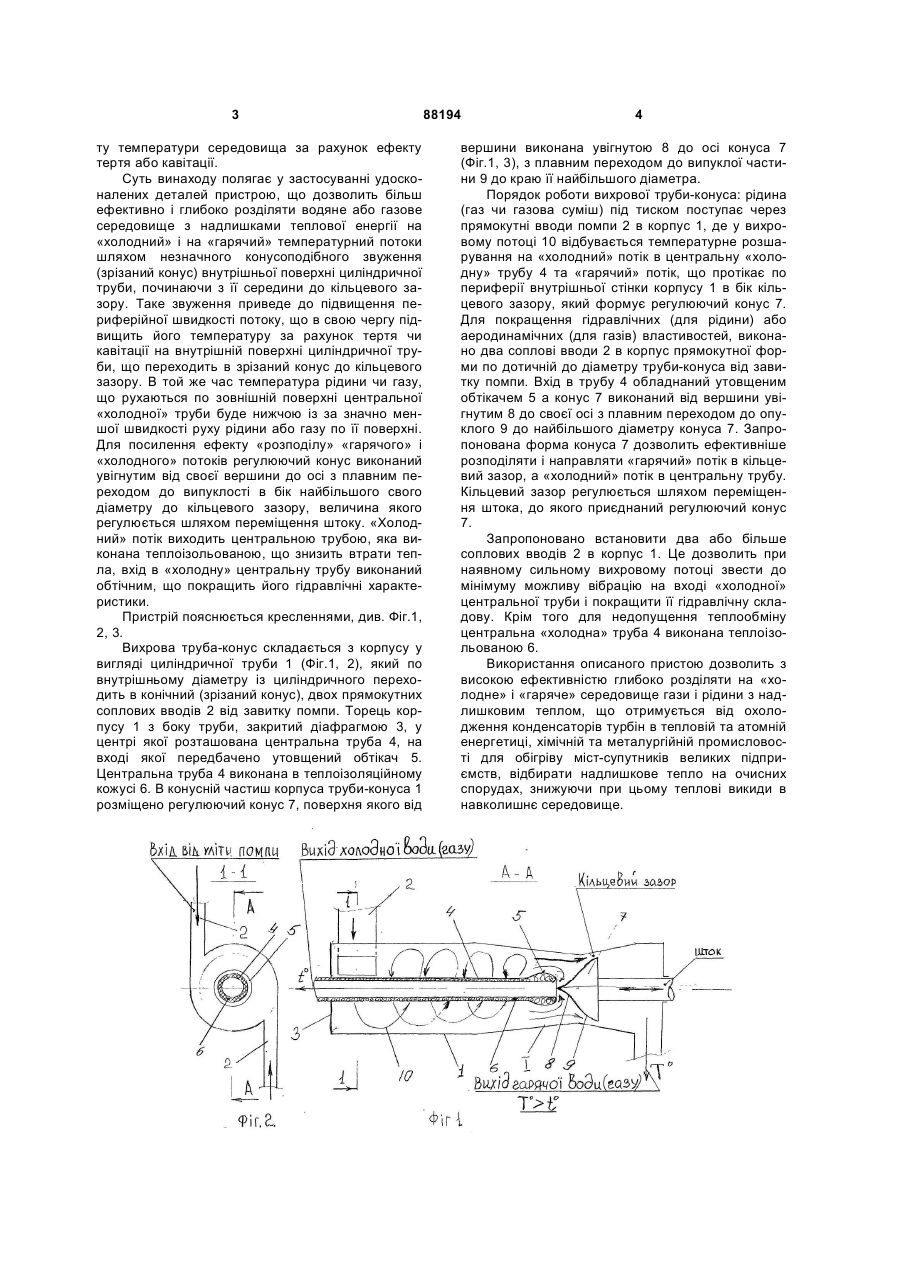

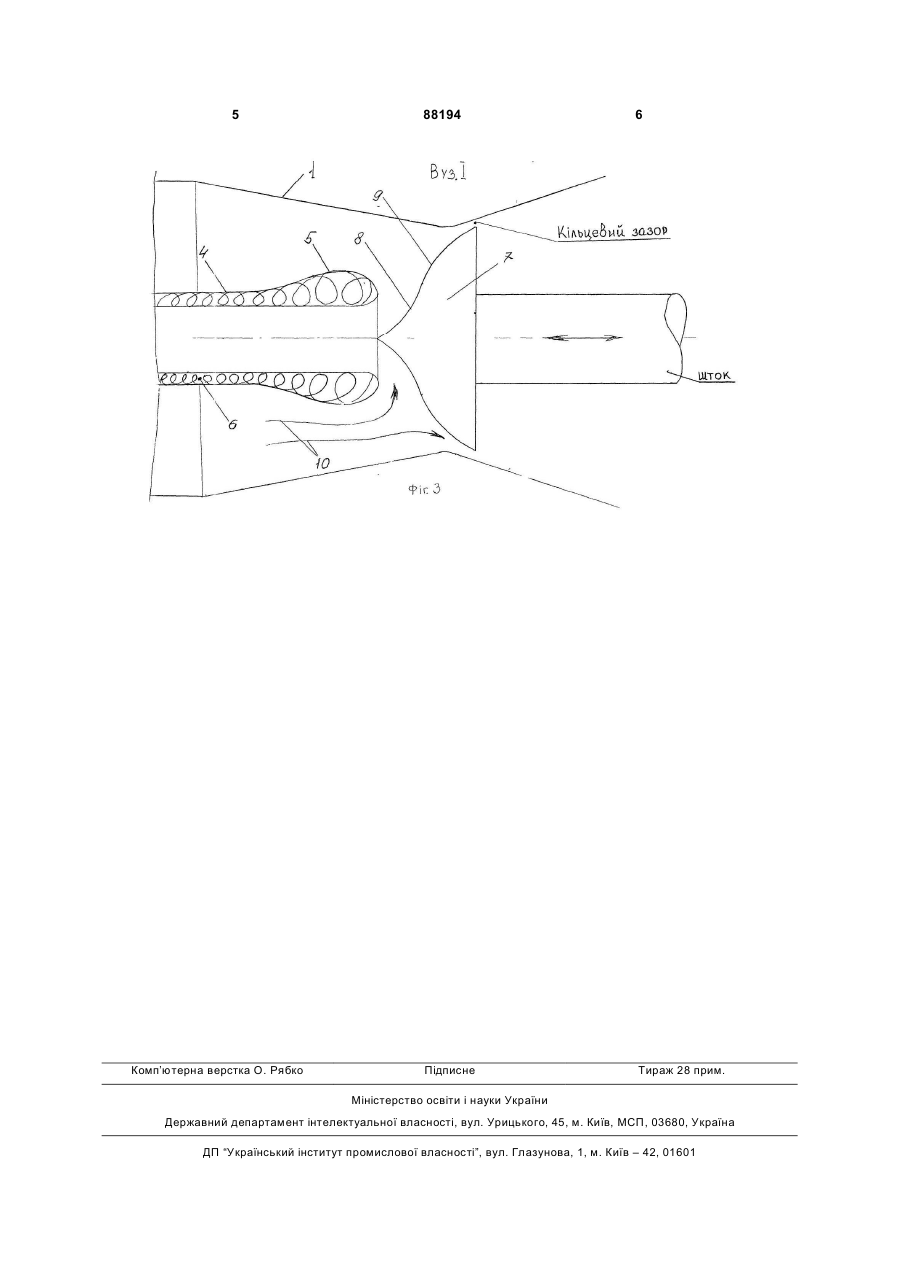

Вихрова труба-конус, що складається з корпусу, який є циліндричною трубою, що приєднана одним кінцем до завитка помпи, який закінчується C2 2 (19) 1 3 ту температури середовища за рахунок ефекту тертя або кавітації. Суть винаходу полягає у застосуванні удосконалених деталей пристрою, що дозволить більш ефективно і глибоко розділяти водяне або газове середовище з надлишками теплової енергії на «холодний» і на «гарячий» температурний потоки шляхом незначного конусоподібного звуження (зрізаний конус) внутрішньої поверхні циліндричної труби, починаючи з її середини до кільцевого зазору. Таке звуження приведе до підвищення периферійної швидкості потоку, що в свою чергу підвищить його температуру за рахунок тертя чи кавітації на внутрішній поверхні циліндричної труби, що переходить в зрізаний конус до кільцевого зазору. В той же час температура рідини чи газу, що рухаються по зовнішній поверхні центральної «холодної» труби буде нижчою із за значно меншої швидкості руху рідини або газу по її поверхні. Для посилення ефекту «розподілу» «гарячого» і «холодного» потоків регулюючий конус виконаний увігнутим від своєї вершини до осі з плавним переходом до випуклості в бік найбільшого свого діаметру до кільцевого зазору, величина якого регулюється шляхом переміщення штоку. «Холодний» потік виходить центральною трубою, яка виконана теплоізольованою, що знизить втрати тепла, вхід в «холодну» центральну трубу виконаний обтічним, що покращить його гідравлічні характеристики. Пристрій пояснюється кресленнями, див. Фіг.1, 2, 3. Вихрова труба-конус складається з корпусу у вигляді циліндричної труби 1 (Фіг.1, 2), який по внутрішньому діаметру із циліндричного переходить в конічний (зрізаний конус), двох прямокутних соплових вводів 2 від завитку помпи. Торець корпусу 1 з боку труби, закритий діафрагмою 3, у центрі якої розташована центральна труба 4, на вході якої передбачено утовщений обтікач 5. Центральна труба 4 виконана в теплоізоляційному кожусі 6. В конусній частиш корпуса труби-конуса 1 розміщено регулюючий конус 7, поверхня якого від 88194 4 вершини виконана увігнутою 8 до осі конуса 7 (Фіг.1, 3), з плавним переходом до випуклої частини 9 до краю її найбільшого діаметра. Порядок роботи вихрової труби-конуса: рідина (газ чи газова суміш) під тиском поступає через прямокутні вводи помпи 2 в корпус 1, де у вихровому потоці 10 відбувається температурне розшарування на «холодний» потік в центральну «холодну» трубу 4 та «гарячий» потік, що протікає по периферії внутрішньої стінки корпусу 1 в бік кільцевого зазору, який формує регулюючий конус 7. Для покращення гідравлічних (для рідини) або аеродинамічних (для газів) властивостей, виконано два соплові вводи 2 в корпус прямокутної форми по дотичній до діаметру труби-конуса від завитку помпи. Вхід в трубу 4 обладнаний утовщеним обтікачем 5 а конус 7 виконаний від вершини увігнутим 8 до своєї осі з плавним переходом до опуклого 9 до найбільшого діаметру конуса 7. Запропонована форма конуса 7 дозволить ефективніше розподіляти і направляти «гарячий» потік в кільцевий зазор, а «холодний» потік в центральну трубу. Кільцевий зазор регулюється шляхом переміщення штока, до якого приєднаний регулюючий конус 7. Запропоновано встановити два або більше соплових вводів 2 в корпус 1. Це дозволить при наявному сильному вихровому потоці звести до мінімуму можливу вібрацію на вході «холодної» центральної труби і покращити її гідравлічну складову. Крім того для недопущення теплообміну центральна «холодна» труба 4 виконана теплоізольованою 6. Використання описаного пристою дозволить з високою ефективністю глибоко розділяти на «холодне» і «гаряче» середовище гази і рідини з надлишковим теплом, що отримується від охолодження конденсаторів турбін в тепловій та атомній енергетиці, хімічній та металургійній промисловості для обігріву міст-супутників великих підприємств, відбирати надлишкове тепло на очисних спорудах, знижуючи при цьому теплові викиди в навколишнє середовище. 5 Комп’ютерна верстка О. Рябко 88194 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
