Вибухозахищена трансформаторна підстанція

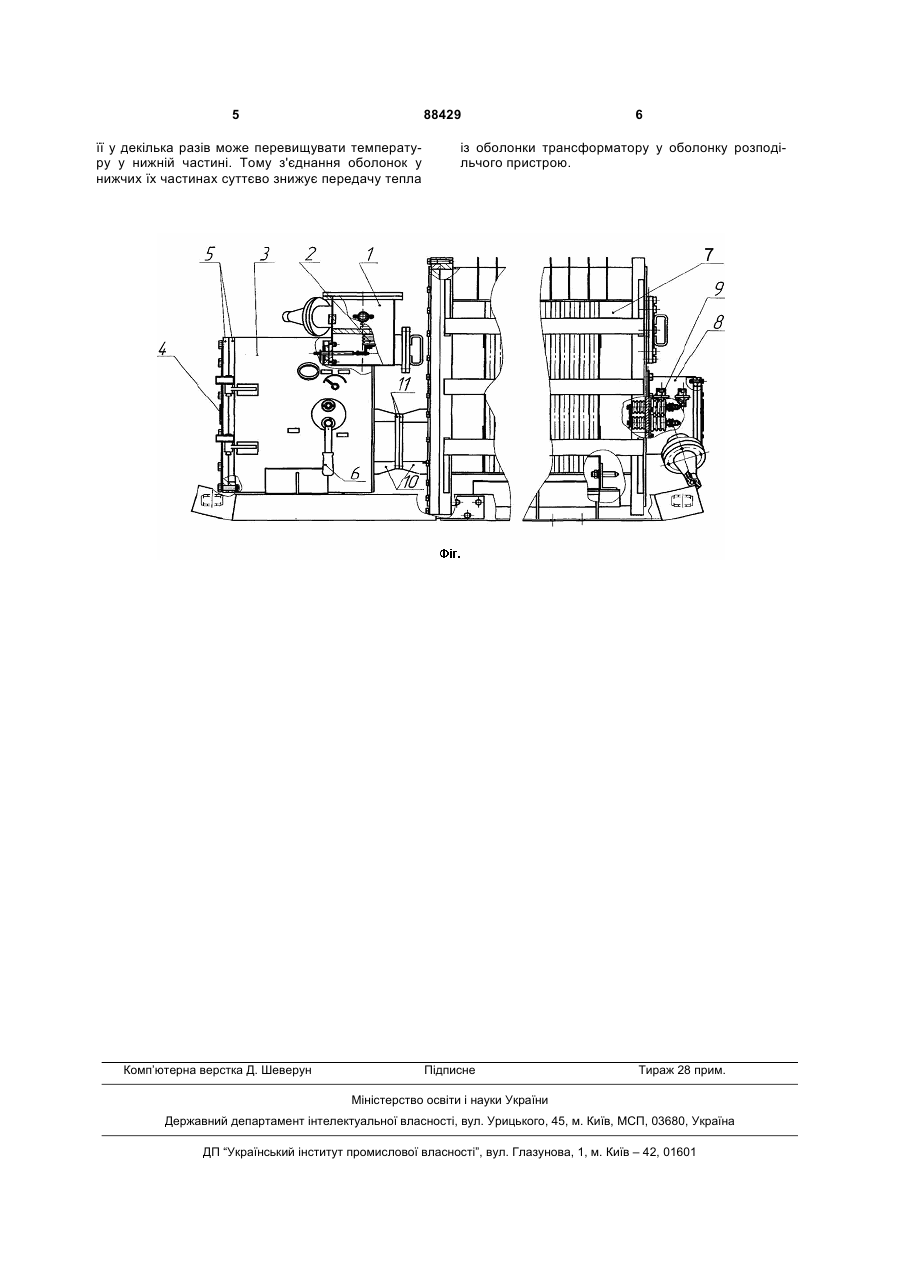

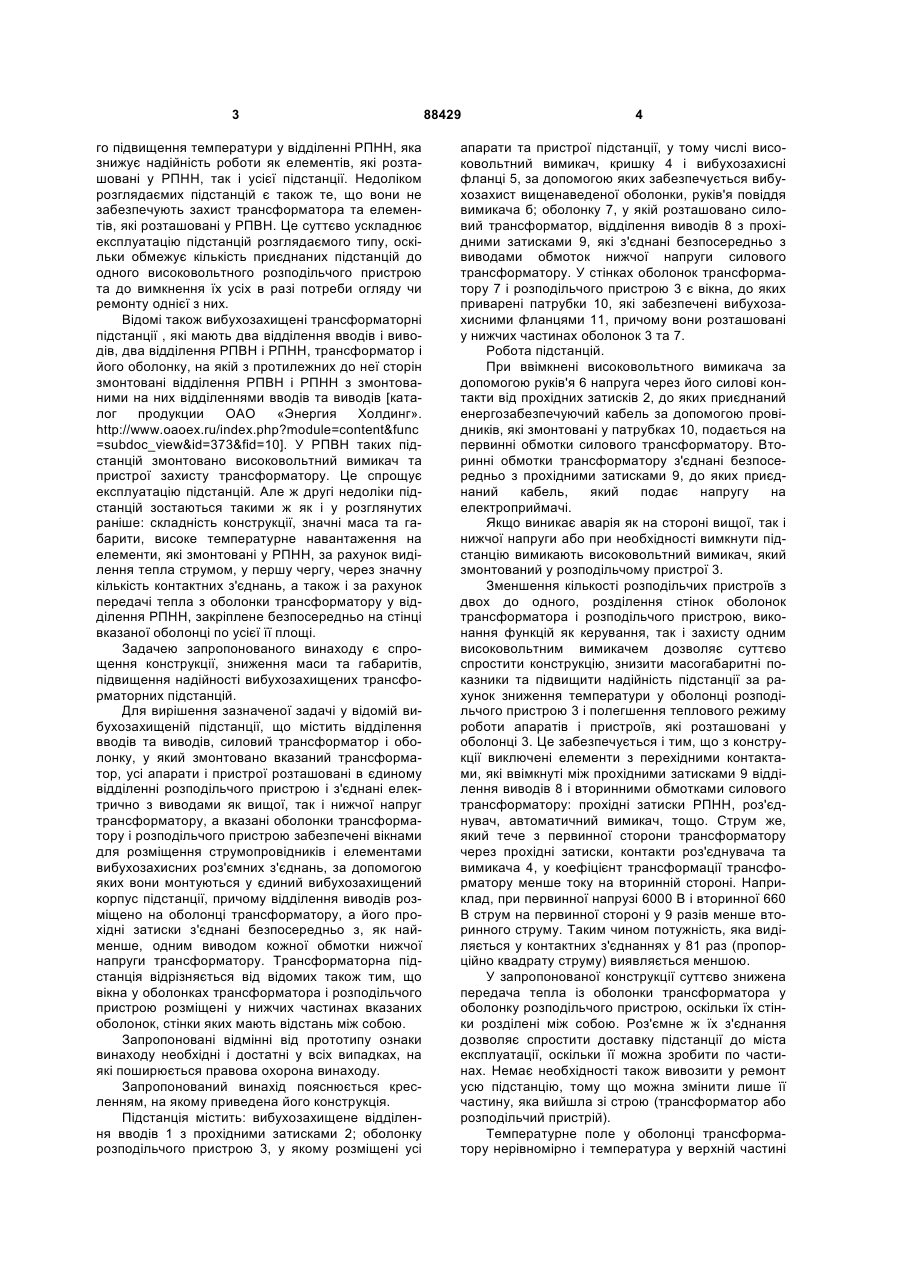

1. Вибухозахищена трансформаторна підстанція, що містить вибухозахищені відділення вводів та виводів, трансформатор і оболонку, у якій розташований вказаний трансформатор, яка відрізняється тим, що високовольтний вимикач та усі апарати і пристрої керування та захисту змонтова C2 1 3 го підвищення температури у відділенні РПНН, яка знижує надійність роботи як елементів, які розташовані у РПНН, так і усієї підстанції. Недоліком розглядаємих підстанцій є також те, що вони не забезпечують захист трансформатора та елементів, які розташовані у РПВН. Це суттєво ускладнює експлуатацію підстанцій розглядаємого типу, оскільки обмежує кількість приєднаних підстанцій до одного високовольтного розподільчого пристрою та до вимкнення їх усіх в разі потреби огляду чи ремонту однієї з них. Відомі також вибухозахищені трансформаторні підстанції , які мають два відділення вводів і виводів, два відділення РПВН і РПНН, трансформатор і його оболонку, на якій з протилежних до неї сторін змонтовані відділення РПВН і РПНН з змонтованими на них відділеннями вводів та виводів [каталог продукции ОАО «Энергия Холдинг». http://www.oaoex.ru/index.php?module=content&func =subdoc_view&іd=373&fid=10]. У РПВН таких підстанцій змонтовано високовольтний вимикач та пристрої захисту трансформатору. Це спрощує експлуатацію підстанцій. Але ж другі недоліки підстанцій зостаються такими ж як і у розглянутих раніше: складність конструкції, значні маса та габарити, високе температурне навантаження на елементи, які змонтовані у РПНН, за рахунок виділення тепла струмом, у першу чергу, через значну кількість контактних з'єднань, а також і за рахунок передачі тепла з оболонки трансформатору у відділення РПНН, закріплене безпосередньо на стінці вказаної оболонці по усієї її площі. Задачею запропонованого винаходу є спрощення конструкції, зниження маси та габаритів, підвищення надійності вибухозахищених трансформаторних підстанцій. Для вирішення зазначеної задачі у відомій вибухозахищеній підстанції, що містить відділення вводів та виводів, силовий трансформатор і оболонку, у який змонтовано вказаний трансформатор, усі апарати і пристрої розташовані в єдиному відділенні розподільчого пристрою і з'єднані електрично з виводами як вищої, так і нижчої напруг трансформатору, а вказані оболонки трансформатору і розподільчого пристрою забезпечені вікнами для розміщення струмопровідників і елементами вибухозахисних роз'ємних з'єднань, за допомогою яких вони монтуються у єдиний вибухозахищений корпус підстанції, причому відділення виводів розміщено на оболонці трансформатору, а його прохідні затиски з'єднані безпосередньо з, як найменше, одним виводом кожної обмотки нижчої напруги трансформатору. Трансформаторна підстанція відрізняється від відомих також тим, що вікна у оболонках трансформатора і розподільчого пристрою розміщені у нижчих частинах вказаних оболонок, стінки яких мають відстань між собою. Запропоновані відмінні від прототипу ознаки винаходу необхідні і достатні у всіх випадках, на які поширюється правова охорона винаходу. Запропонований винахід пояснюється кресленням, на якому приведена його конструкція. Підстанція містить: вибухозахищене відділення вводів 1 з прохідними затисками 2; оболонку розподільчого пристрою 3, у якому розміщені усі 88429 4 апарати та пристрої підстанції, у тому числі високовольтний вимикач, кришку 4 і вибухозахисні фланці 5, за допомогою яких забезпечується вибухозахист вищенаведеної оболонки, руків'я повіддя вимикача б; оболонку 7, у якій розташовано силовий трансформатор, відділення виводів 8 з прохідними затисками 9, які з'єднані безпосередньо з виводами обмоток нижчої напруги силового трансформатору. У стінках оболонок трансформатору 7 і розподільчого пристрою 3 є вікна, до яких приварені патрубки 10, які забезпечені вибухозахисними фланцями 11, причому вони розташовані у нижчих частинах оболонок 3 та 7. Робота підстанцій. При ввімкнені високовольтного вимикача за допомогою руків'я 6 напруга через його силові контакти від прохідних затисків 2, до яких приєднаний енергозабезпечуючий кабель за допомогою провідників, які змонтовані у патрубках 10, подається на первинні обмотки силового трансформатору. Вторинні обмотки трансформатору з'єднані безпосередньо з прохідними затисками 9, до яких приєднаний кабель, який подає напругу на електроприймачі. Якщо виникає аварія як на стороні вищої, так і нижчої напруги або при необхідності вимкнути підстанцію вимикають високовольтний вимикач, який змонтований у розподільчому пристрої 3. Зменшення кількості розподільчих пристроїв з двох до одного, розділення стінок оболонок трансформатора і розподільчого пристрою, виконання функцій як керування, так і захисту одним високовольтним вимикачем дозволяє суттєво спростити конструкцію, знизити масогабаритні показники та підвищити надійність підстанції за рахунок зниження температури у оболонці розподільчого пристрою 3 і полегшення теплового режиму роботи апаратів і пристроїв, які розташовані у оболонці 3. Це забезпечується і тим, що з конструкції виключені елементи з перехідними контактами, які ввімкнуті між прохідними затисками 9 відділення виводів 8 і вторинними обмотками силового трансформатору: прохідні затиски РПНН, роз'єднувач, автоматичний вимикач, тощо. Струм же, який тече з первинної сторони трансформатору через прохідні затиски, контакти роз'єднувача та вимикача 4, у коефіцієнт трансформації трансформатору менше току на вторинній стороні. Наприклад, при первинної напрузі 6000 В і вторинної 660 В струм на первинної стороні у 9 разів менше вторинного струму. Таким чином потужність, яка виділяється у контактних з'єднаннях у 81 раз (пропорційно квадрату струму) виявляється меншою. У запропонованої конструкції суттєво знижена передача тепла із оболонки трансформатора у оболонку розподільчого пристрою, оскільки їх стінки розділені між собою. Роз'ємне ж їх з'єднання дозволяє спростити доставку підстанції до міста експлуатації, оскільки її можна зробити по частинах. Немає необхідності також вивозити у ремонт усю підстанцію, тому що можна змінити лише її частину, яка вийшла зі строю (трансформатор або розподільчий пристрій). Температурне поле у оболонці трансформатору нерівномірно і температура у верхній частині 5 88429 її у декілька разів може перевищувати температуру у нижній частині. Тому з'єднання оболонок у нижчих їх частинах суттєво знижує передачу тепла Комп’ютерна верстка Д. Шеверун 6 із оболонки трансформатору у оболонку розподільчого пристрою. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
