Вибухозахищений електротехнічний пристрій

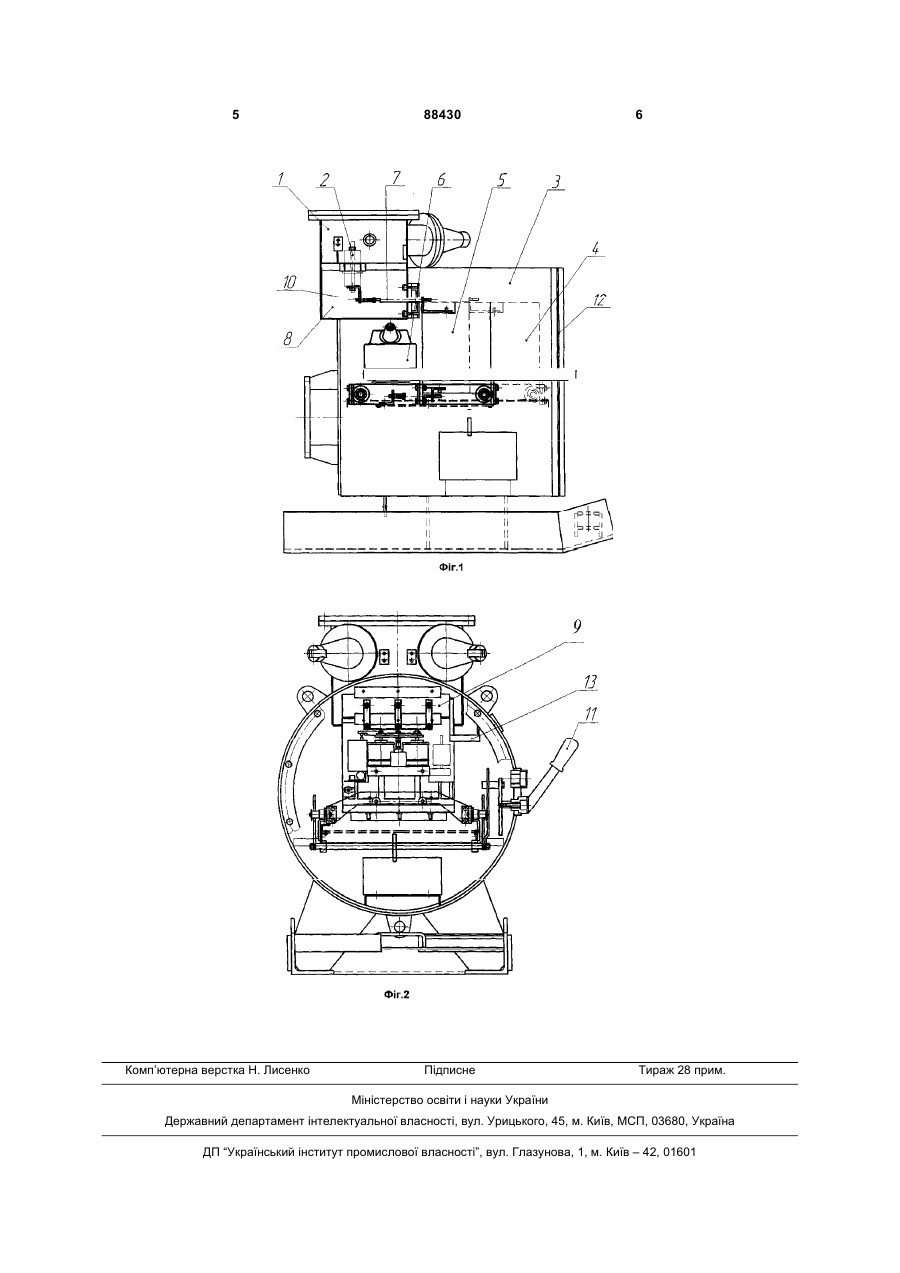

Вибухозахищений електротехнічний пристрій, який містить вибухозахищене відділення вводів та апаратне, пересувне шасі, на якому змонтовані елементи пристрою, частини швидко 3 городках відділень вводів та виводів за допомогою швидкороз'ємних силових з'єднувачів [В.С.Дзюбан, И.Г.Ширнин, Б.Н.Ванеев, В.М.Гостищев. Справочник энергетика угольной шахты. Донецк, Юго-Восток, 2001. с.602-623.] Ці пристрої мають такі недоліки, як складність їх конструкцій, значні масу та габарити, які пов'язані з необхідністю розташування роз'єднувачів у своїх вибухозахищених відділеннях, двох груп з'єднувачів, які є додатковою ланкою між роз'єднувачами та елементами, які змонтовані на пересувному шасі, вузлів блокування, забороняючих відкриттю двері у апаратне відділення при ввімкнутих роз'єднувачах. Задачею винаходу є спрощення конструкції, зниження маси та габаритних показників, підвищення надійності пристрою. Для досягнення цієї мети у відомому вибухозахищеному пристрої, який має вибухозахищені відділення вводів та апаратне, пересувне шасі, на якому розташовані елементи пристрою, які знаходяться у апаратному відділенні, і частини швидкороз'ємних з'єднувачів запропоновано ввести у конструкцію додаткове вибухозахищене відділення, у якому розташувати другі частини вищенаведених електричних з'єднувачів і частини прохідних затисків до яких вони приєднані, а також обладнати це відділення кришкою, яка може затуляти відділення при роз'єднаних з'єднувачах, причому пересувне шасі механічно з'єднати з руків'ями його повідця, яке розташоване на зовнішньому боку оболонки пристрою і зблокувати з дверями апаратного відділення так, що вони можуть бути відчинені лише тоді, коли вищенаведена кришка додаткового відділення є закритою. Запропоновані відмінні від прототипу ознаки пристрою необхідні і достатні у всіх випадках, на які поширюється правова охорона винаходу. Запропонований пристрій пояснюється кресленнями Фіг.1, Фіг.2, на яких наведена його конструкція. Пристрій містить вибухозахищене відділення вводів 1 з прохідними затисками 2, апаратне відділення 3, у якому розташоване пересувне шасі 4 із змонтованими на ньому апаратами і елементами, наприклад з вимикачем 5, трансформато 88430 4 ром напруги 6 тощо і частинами швидкороз'ємних електричних з'єднувачів 7, дверями апаратного відділення 12. У конструкцію додатково введено вибухозахищене відділення 8 з кришкою 9, у якому розміщені частини прохідних затисків 2 та електричних з'єднувачів, наприклад розетки 10, які електричне приєднані до частин вищенаведених прохідних затисків 2. Пересувне шасі механічно з'єднане з руків'ям 11, яке розташоване на зовнішньому боці оболонки і за допомогою якої шасі 4 може рухатися у апаратному відділенні. Це відділення З обладнане дверями 12, а кришка 9 механічно з'єднана з важелем 13, за допомогою якого відділення може відчинятися чи зачинятися. Робота пристрою. Для приведення пристрою у робочий стан зачиняють двері 12 апаратного відділення і відчиняють кришку 9 додаткового відділення. Далі, за допомогою руків'я 11 пересувають шасі 4 з вимикачем 5 до увімкнення контактів 11 та 7 з'єднувача. У цьому стані увімкненням вимикача 5 здійснюється подача напруги на електроприймачі. При необхідності доступу до елементів, змонтованих у апаратному відділенні 3, вимикають вимикач 5, пересувають шасі 4 у положення, коли контакти 10 та 7 роз'єднані (показано на кресленні пунктиром) і зачиняють кришку 9. Це дозволяє забезпечити вибухозахист відділення 8 з частинами контактів 3 і прохідними затисками 2, на яких присутня напруга. У той же час на усіх апаратах і елементах у апаратному відділенні напруга відсутня і тому можливо безпечно відчинити двері 12 і мати доступ до вищенаведених апаратів та елементів. Запропонований пристрій дозволяє поєднати функції електричних з'єднувачів та роз'єднувачів з їхніми вибухозахищеними відділеннями, що дозволяє спростити конструкцію, знизити масогабаритні показники та підвищити надійність пристрою завдяки зниженню кількості контактів у силових ланцюгах і, таким чином, джерел тепла. На кресленнях не наведені виводи пристрою, оскільки вони можуть бути виконані як у відомих конструкціях чи також, як у запропонованому пристрою. 5 Комп’ютерна верстка Н. Лиcенко 88430 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
